    No.000173 鋼球を利用した角度調整機構

    関連カテゴリ

    簡単機構で微調整

    鋼球を利用した角度調整機構

    真円球

    真円球
    商品名真円球
    型番BLMJ6
    ※下記表内のオレンジ着色部分は本事例で使用した型式に該当する仕様です
    選定根拠 | 選定可能サイズ | 精度情報

    選定根拠

    既製品を用いて安価にボールジョイントのような使用方法をさせる為

    ページトップへ戻る

    選定可能サイズ

    ■真円球

    サイズ単位材質等級硬度規格
    インチSUJ22861〜67HRCJIS B1501
    SUS440C59〜66HRCJIS B1501に準ずる
    ミリSUJ261〜67HRCJIS B1501
    SUS440C59〜66HRCJIS B1501に準ずる

    ■サイズ展開

    サイズ単位直径材質
    SUJ2SUS440C
    インチSφ1.8○○
    Sφ5/32○○
    Sφ3.16○○
    Sφ7/32○○
    Sφ15/64○○
    Sφ1.4○○
    Sφ17/64○○
    Sφ9/32○○
    Sφ5.16○○
    Sφ11/32○○
    Sφ3.8○○
    Sφ13/32○○
    ミリSφ3○○
    Sφ3.5○○
    Sφ4○−
    Sφ4.5○−
    Sφ5○−
    Sφ6○−
    Sφ8○−

    ページトップへ戻る

    精度情報

    ■28等級規格（JIS　B1501）

    (mm)

    直径不同max.0.7
    真球度max.0.7
    表面粗度max.0.05
    ロットの直径の相互差max.1.4

    ページトップへ戻る

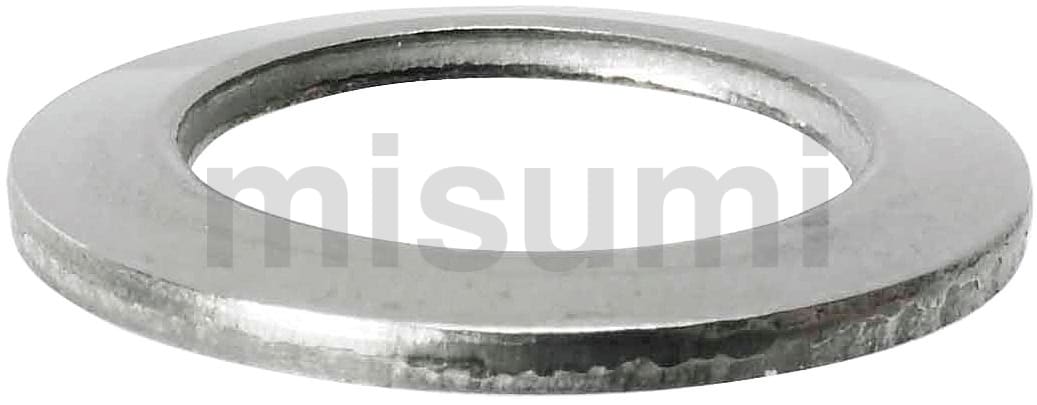

    皿ばね座金
