(!)Windows7 は、2020年1月14日のマイクロソフト社サポート終了に伴い、当サイト推奨環境の対象外とさせていただきます。

カテゴリ・メーカーから探す

カテゴリから探す

3Dデータから直接手配する

設計事例から探す

メーカーから探す

特集から探す

検索コード | 商品詳細
キーワード候補
型番ショートカット（商品詳細）
販売終了品
<WOS>型番見積 / 注文

お見積

型番チェックサービス

貴社向け業務支援
貴社向け担当者ご案内
技術相談窓口
複数カテゴリ検索
キーワードからユニット事例を探す

No.000311 外径測定ゲージ

関連カテゴリ

傾斜を利用したワークセット

傾斜を利用し、ダイヤルゲージを使用したワーク外径計測

IDEA NOTE 工具ブランクを流用

ワークが頻繁にあたる位置決めとして、耐摩耗性が高く、径精度の良い成型エンドミル用超硬ブランクを流用している

  • SolidWorks,IGES,Parasolid,SATなどの3D CADとDXFの2D CADデータをダウンロードできます。
    CADデータ利用規定
    １．データの利用目的
    株式会社ミスミ（以下「当社」といいます）が本サイトに掲載するＣＡＤデータ（３ＤＣＡＤデータ、３ＤＣＡＤ中間データおよび２ＤＣＡＤデータをいいます）は、ＣＡＤを用いたレイアウト設計において、当社または当社取り扱いメーカーの製品（以下、製品といいます）の干渉・形状等を簡便に確認のためにご利用いただくことを目的として提供しております。
    また本サイトの各事例ページで記載された部品を組み合わせた場合の品質・正確性・機能・安全性・信頼性等の一切の保証は致しかねますので予めご了承ください。
    ２．データの特性
    ＣＡＤデータのうち、公差・表面の粗さ・面取り等については、実際の製品の形状と異なる場合があります。また、ＣＡＤデータの容量を軽くし、安定したデータの提供を維持するため、一部の製品につきましては油溝形状やネジ、バネ形状等を省略したデータとなっている場合がございます。あらかじめご了承のうえご利用ください。
    ３．免責事項
    当社は、ＣＡＤデータの作成にあたり十分な注意をしておりますが、上述のデータの特性により、ＣＡＤデータの正確性を保証するものではありません。また、当社は予告なしにＣＡＤデータを変更、追加または削除することがあります。当社は、理由の如何に関わらず、ＣＡＤデータの利用、変更および削除により生じるいかなる損害に対しても責任を負うものではありません。
    ４．著作権
    ＣＡＤデータに含まれる一切の情報の著作権は、当社または当社取り扱いメーカーに帰属します。当該著作権は、著作権法および国際条約により保護されています。当社の事前の許可を得ることなく、上述の利用目的以外にＣＡＤデータを利用（複製、改変、アップロード、掲示、送信、頒布、ライセンス、販売、出版等を含む）することはできません。また、貴社の機械設計以外の目的でのご使用（販売促進等のご使用を含む）はできません。
    上述の利用目的および法令等に違反したＣＡＤデータの利用が認められた場合、当社は、利用者に対しＣＡＤデータおよび当社のサイトの利用を禁止するほか、法的措置を取る場合があります。
    ５．第三者規定
    第三者（取り扱いメーカーを含む）が権利を有するＣＡＤデータやＣＡＤデータ作成・閲覧ソフトウェアを利用する場合は、別途、第三者が定める規定に同意しなければＣＡＤデータやソフトウェアが利用できない場合がございます。またこの場合、当社は当該第三者のＣＡＤデータ及びソフトウェアの瑕疵、権利侵害等については、一切の責任を負いません。あらかじめご了承下さい。

    CADデータダウンロード

    CADデータダウンロード: ファイル形式
    生成

    ダウンロードありがとうございます。

    こちらの事例がお役に立てたようでしたら、
    Good IDEAボタンをクリックしてください。

    今後更にご利用頂ける事例を掲載していくための、
    データとして利用させて頂きます。

    Good IDEA!

    CADデータに関する留意事項

    1. アセンブリデータは構想設計段階の組立図で、構造を説明するためのものです。従って、詳細な部品形状は、各種設計条件を加味して仕上げられたものではありません。
      データの一部を流用される際は、ご設計中の条件に適合した仕様に編集してください。
    2. ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
      サブアセンブリ単位で流用、編集できるように構成することを意図しています。

      3. ※枠で囲われた部分がサブアセンブリ単位

    3. 製作部品は寸法や形状を編集しやすいスケッチ、ヒストリーを心がけて作成しています。
    4. ユニットに使用している他社購入品CADデータは、カタログを参照し、ミスミ監修にてオリジナルで作成しています。

    ページトップへ戻る

  • 外径測定ゲージの部品リストをCSV形式でダウンロードできます。
  • ※ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
       サブアセンブリ単位で流用、編集できるように構成することを意図しています。

仕様

目的・動作

  • ダイヤルゲージを使用したワーク外径計測
  • 測定方法はワークを1回転させ、外径の誤差を確認する
  • ダイヤルゲージのレバーを上げた状態でワークを手動で左側からセット
  • レバーを離すことでダイヤルゲージがワークに当り計測する

環境・操作性

  • ワークを所定の場所に置き、ダイヤルゲージを押し当てることでワーク外径を測定することができる

対象ワーク

  • 形状種類：円形
  • 外形寸法：φ100×H40[mm]
  • 質量：120[g]
  • 材質：鉄系鋳物(FC250)(測定部切削品)

特徴

動作仕様・寸法

  • 作業者がワークを手動で投入し、測定する測定治具
  • 外観寸法：W150×L307×H188[mm]

必要精度・荷重

  • 外径計測の必要精度：0.01[mm]

主要部品の選定根拠

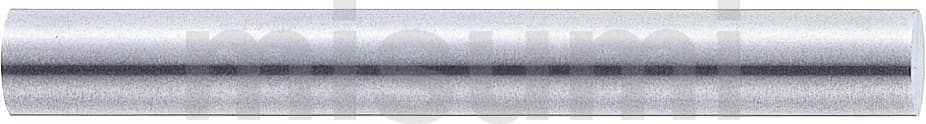

  • 成形エンドミル用超硬ブランク
    外径精度が出ており、耐摩耗性が期待でき入手容易な超硬ブランクをワーク当てとして選定し、正確な繰り返し位置決めを狙う
  • ダイヤルホルダ
    コレットスリーブでダイヤルゲージのスピンドルを締めつけ、取り付け時にスピンドルを傷つけることがないため選定

設計ポイント

構造の作り込みと設計の勘所

  • ワークはマスターを製作し、比較することで正確な計測を可能にしている
  • 脚に角度をつけることにより、自重でワークをピンに当てる構造としている。ピンに押し当てる工程は一方のみとなる
  • ブラケットは持ち運び時、ダイヤルゲージに手が当たらないようにするために取り付けている。(持ち運び時にブラケットとベースを持つことを想定)
  • ワークベースは残留応力を除去し、経年変化を少なくするため、サブゼロ処理を施している
  • 検索コード：#UL311

部品リスト

外径測定ゲージ 構成部品
No. 部品名 イメージ写真 ミスミ型式 数量 参考単価
(税別)
(単位:円)		 参考出荷日 最新カタログ
掲載ページ番号
1 ダイヤルホルダ ダイヤルホルダ DGHL1 1 2,340 1 日目 1_2240
2 成形エンドミル用超硬ブランク 成形エンドミル用超硬ブランク MG20B6-30 2 710 1 日目
  • 上記の部品リストには、ミスミ部品のみをご案内しております。
    部品リストダウンロード（CSV）では、ミスミ部品以外の他社メーカー品、加工品のリストもダウンロード頂けます。
  • 価格、出荷日などは参考値のため実際と異なる場合があります。詳細はWeb Order System等にてご確認ください。
  • SolidWorks,IGES,Parasolid,SATなどの3D CADとDXFの2D CADデータをダウンロードできます。
    CADデータ利用規定
    １．データの利用目的
    株式会社ミスミ（以下「当社」といいます）が本サイトに掲載するＣＡＤデータ（３ＤＣＡＤデータ、３ＤＣＡＤ中間データおよび２ＤＣＡＤデータをいいます）は、ＣＡＤを用いたレイアウト設計において、当社または当社取り扱いメーカーの製品（以下、製品といいます）の干渉・形状等を簡便に確認のためにご利用いただくことを目的として提供しております。
    また本サイトの各事例ページで記載された部品を組み合わせた場合の品質・正確性・機能・安全性・信頼性等の一切の保証は致しかねますので予めご了承ください。
    ２．データの特性
    ＣＡＤデータのうち、公差・表面の粗さ・面取り等については、実際の製品の形状と異なる場合があります。また、ＣＡＤデータの容量を軽くし、安定したデータの提供を維持するため、一部の製品につきましては油溝形状やネジ、バネ形状等を省略したデータとなっている場合がございます。あらかじめご了承のうえご利用ください。
    ３．免責事項
    当社は、ＣＡＤデータの作成にあたり十分な注意をしておりますが、上述のデータの特性により、ＣＡＤデータの正確性を保証するものではありません。また、当社は予告なしにＣＡＤデータを変更、追加または削除することがあります。当社は、理由の如何に関わらず、ＣＡＤデータの利用、変更および削除により生じるいかなる損害に対しても責任を負うものではありません。
    ４．著作権
    ＣＡＤデータに含まれる一切の情報の著作権は、当社または当社取り扱いメーカーに帰属します。当該著作権は、著作権法および国際条約により保護されています。当社の事前の許可を得ることなく、上述の利用目的以外にＣＡＤデータを利用（複製、改変、アップロード、掲示、送信、頒布、ライセンス、販売、出版等を含む）することはできません。また、貴社の機械設計以外の目的でのご使用（販売促進等のご使用を含む）はできません。
    上述の利用目的および法令等に違反したＣＡＤデータの利用が認められた場合、当社は、利用者に対しＣＡＤデータおよび当社のサイトの利用を禁止するほか、法的措置を取る場合があります。
    ５．第三者規定
    第三者（取り扱いメーカーを含む）が権利を有するＣＡＤデータやＣＡＤデータ作成・閲覧ソフトウェアを利用する場合は、別途、第三者が定める規定に同意しなければＣＡＤデータやソフトウェアが利用できない場合がございます。またこの場合、当社は当該第三者のＣＡＤデータ及びソフトウェアの瑕疵、権利侵害等については、一切の責任を負いません。あらかじめご了承下さい。

    CADデータダウンロード

    CADデータダウンロード: ファイル形式
    生成

    ダウンロードありがとうございます。

    こちらの事例がお役に立てたようでしたら、
    Good IDEAボタンをクリックしてください。

    今後更にご利用頂ける事例を掲載していくための、
    データとして利用させて頂きます。

    Good IDEA!

    CADデータに関する留意事項

    1. アセンブリデータは構想設計段階の組立図で、構造を説明するためのものです。従って、詳細な部品形状は、各種設計条件を加味して仕上げられたものではありません。
      データの一部を流用される際は、ご設計中の条件に適合した仕様に編集してください。
    2. ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
      サブアセンブリ単位で流用、編集できるように構成することを意図しています。

      3. ※枠で囲われた部分がサブアセンブリ単位

    3. 製作部品は寸法や形状を編集しやすいスケッチ、ヒストリーを心がけて作成しています。
    4. ユニットに使用している他社購入品CADデータは、カタログを参照し、ミスミ監修にてオリジナルで作成しています。

    ページトップへ戻る

  • 外径測定ゲージの部品リストをCSV形式でダウンロードできます。

同じ機能（目的/工程）のユニット事例

ページ - / -

inCAD Libraryに関するお問い合わせ

下記の専用フォームより承ります。

ページトップへ戻る

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

24時間受付

ご注文・お取り引き

0120-343-066

8:00～20:00(日曜日・年末年始は除く)

Webお問い合わせフォーム（要ログイン）

24時間受付

お客様との通話は、サービス品質向上のため一部録音させていただいております。

その他 お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
