設計・製造現場のためのアルミフレーム総合情報

アルミフレームの接続の仕方に合わせて接続部品をご紹介。きっとやりたい接続方法や新たなアイデアが見つかります。

商品情報

ジョイント・ブラケット・ナット
さまざまな接続方法例

アルミフレームの接続方法に合わせてご確認ください。

基本的な接続

角度調節する接続

異なる溝幅同士の接続

特殊フレームと
アルミフレームの接続

その他接続

アルミフレームユニットの組み立て方法はこちら パネル・フェンスネットの接続方法はこちら

ミスミアルミフレームの締結について

・違う強度の締結

サイズが同じシリーズで例えば「6シリーズ」が共通していれば、強度の違うHFS、EFS、NFS（NEFS）、GFS（GNFS）同士を締結できます。

・異なる溝幅のフレームとの組み合わせ

架台とカバーリングを一体化するときなど、溝幅の異なるフレームであっても問題なく組んでいただけます。
6シリーズと、5シリーズや8シリーズの溝幅混合フレームや、異種サイズフレーム接続ブラケットのご用意があります。
これらをお使いいただければより自在にアルミフレームをお使いいただけます。

・他メーカーとの締結

穴サイズ交差やフレーム端面から穴までの距離の公差などがメーカーによって異なるため、他メーカーのアルミフレームとの互換性はございません。
締結時は同じメーカーのアルミフレーム・アクセサリをご使用ください。

基本的な接続例

L型接続例

厚型ブラケットによる接続
厚型ブラケットによる接続
ブラインドブラケットによる接続
ブラインドブラケットによる接続
後入れブラインドブラケットによる接続
後入れブラインドブラケットによる接続

コーナー部接続例

コーナーブラインドブラケットによる接続
コーナーブラインドブラケットによる接続

例えばHFS6-3030を使用して1辺1mの箱を作るときは下記のような計算になります。

商品名 型番 数量
コーナーブラインドブラケット HBLBCB6 8
アルミフレーム H（縦） HFS6-3030-990 4
D・W（横） HFS6-3030-940 8

縦に使用するフレームの長さ＝1000mmー(5mm×2)＝990mm

上部・下部に使用するフレームの長さ＝1000mmー(30mm×2）＝940mm

3方向タイプ
コーナーブラケットによる接続
厚型ブラケットによる接続 商品ページ 商品ページ
後入れジョイントブラケットによる接続
ブラインドブラケットによる接続 商品ページ 商品ページ

クロス接続例

クロス接続例
シリーズ フレームサイズ 頭が出ない
ブラケット		 ベースプレート
接続
5 20×20 HBLFSNF5 ×
HBLBL5 ○
6 30×30 HBLFSN6 ×
HBLBL6 ○
30×60 HBLFSD6 ×
8 40×40 HBLFSNF8 ×
HBLBL8 ○
40×80 HBLFSD8 ×
8-45 45×45 HBLFSN8-45 ×
HBLSS8-45 ○
45×90 HBLSD8-45 ○
50×50 HBLFSN8-50 ×

クロス接続時にブラケットの頭がフレームからはみ出ないブラケットが各シリーズにあります。
突起がなく、ベースプレート接続もできるブラケットは○、できないものは×で表しています。

コの字型接続例

コの字型接続例
商品名 型番 数量
アルミフレーム（締結側） HFS8-90180-90-LMH-RMH 1
アルミフレーム HFS8-90180-長さ 2
後入れダブルジョイント HPJN8-90 8
薄型ブラケットを使用した接続例
薄型ブラケットを使用した接続例
記号 商品名 型番 数量
（1） アルミフレーム（締結側） HFS5-2040 1
（2） アルミフレーム HFS5-2020 1
（3） 薄型ブラケット HBLST5-P 1
（4） ボルト CBM5-8 4

継ぎ足し接続例

①フレームに追加工を行い継ぎ足しする方法

例：断面30×60の4000mmのアルミフレームに
1000mmのアルミフレームを継ぎ足す場合

1. 4000mmのアルミフレーム右側にS穴を水平にあける

2. 1000mmのアルミフレーム左側にD穴を水平にあける

3. 先入れダブルジョイントをS穴の数分用意

4. 先入れダブルジョイント用ナットをD穴の数分用意

5. 六角穴付きボルトを先入れダブルジョイント部品×2個用意

6. （5）のボルトを（3）の先入れダブルジョイントに通す。

7. （5）のボルトの頭をS穴に入れてから（3）をS穴に入れる。

8. （4）のタップが溝と水平になるように（2）のフレームのD穴に入れる。

9. （7）で取り付けたボルトで（4）に締結する。これを両面の溝数分行う。

シリーズ 記号 商品名 型番 数量 備考
6 （1） 30×60アルミフレームS穴 HFS6-3060-4000-RSH 1 　
（2） 30×60アルミフレームD穴 HFS6-3060-1000-LDH 1 　
（3） 先入れダブルジョイント単品 HDJFSN6 2 1セットで2個
（4） 先入れダブルジョイント用ナット HDJRN6 2 　
（5） 六角穴付きボルト CBM5-40 4 　
シリーズ 記号 商品名 型番 数量 備考
8 （1） 40×80アルミフレームS穴 HFS8-4080-4000-RSH 1 　
（2） 40×80アルミフレームD穴 HFS8-40800-1000-LDH 1 　
（3） 先入れダブルジョイント単品 HDJFSN8 2 1セットで2個
（4） 先入れダブルジョイント用ナット HDJRN8 2 　
（5） 六角穴付きボルト CBM6-50 4 　
シリーズ 記号 商品名 型番 数量 備考
8-45 （1） 30×60アルミフレームS穴 HFS8-4590-4000-RSH 1 　
（2） 30×60アルミフレームD穴 HFS8-4590-1000-LDH 1 　
（3） 先入れダブルジョイント単品 HDJFSN8-45 2 1セットで2個
（4） 先入れダブルジョイント用ナット HDJRN8-45 2 　
（5） 六角穴付きボルト CBM6-60 4 　
継ぎ足し接続例

注意点：接続部分の負荷を減らすため、接続部分の下にフレームを垂直につなげ、下から支える構造にする。

②フレームに追加工なしで継ぎ足しする方法

つなげる2本のフレームの間に長ナットL寸固定タイプを入れ締結する。
例：断面30×60の4000mmのアルミフレームに、1000mmのアルミフレームを継ぎ足す場合

1. 長ナットL寸固定タイプにSETの追加工を指定し、溝数分用意する。

2. 2本のフレーム溝に半分づつ入れ締結する。

注意点：接続部分の負荷を減らすため、接続部分の下にフレームを垂直につなげ、
下から支える構造にする。

フレームに追加工なしで継ぎ足しする方法
シリーズ 記号 商品名 型番 数量
5 （1） 20×40アルミフレーム HFS5-2040-4000 1
（2） 20×40アルミフレーム HFS5-2040-1000 1
（3） 長ナットL寸固定タイプ HNTLG5 6
シリーズ 記号 商品名 型番 数量
6 （1） 30×60アルミフレーム HFS6-3060-4000 1
（2） 30×60アルミフレーム HFS6-3060-1000 1
（3） 長ナットL寸固定タイプ HNTLG6 6
シリーズ 記号 商品名 型番 数量
8 （1） 40×80アルミフレーム HFS8-4080-4000 1
（2） 40×80アルミフレーム HFS8-4080-1000 1
（3） 長ナットL寸固定タイプ HNTLG8 6
シリーズ 記号 商品名 型番 数量
8-45 （1） 45×90アルミフレーム HFS8-4590-4000 1
（2） 45×90アルミフレーム HFS8-4590-1000 1
（3） 長ナットL寸固定タイプ HNTLG8 6

横につなげる接続例

（1）1本のフレームにL穴追加工を行います。 1000mmで3か所取り付けの時の型番例：EFS6-30120-1000-JLP300-H3

（2）もう1本には追加工なし（EFS6-30120-1000）

（3）HALJ6を3つで接続。

横につなげる接続例
記号 商品名 型番 数量
（1） アルミフレーム（締結側） EFS6-30120-1000-JLP300-H3 1
（2） アルミフレーム EFS6-30120-1000 1
（3） パラレルジョイント HALJ6 3

複数面フレームとの接続例

NEFS8-50100を垂直方向に接続する方法

NEFS8-50100-長さ-LSVで垂直方向にS穴をあけます。そこにHDJSN8-45を取付、NEFS5-5050にナットを瀬べりこませて締結します。

複数面フレームとの接続例
NEFS8-80160を垂直方向に接続する方法

NEFS8-80160で160方向へのS穴追加工はできません。そのためHDJSN8取り付けができません。
NBLUDW8などのブラケットで締結してください。

NEFS8-80160を垂直方向に接続する方法
記号 商品名 型番 数量
（1） 80×160アルミフレーム NEFS8-80160-長さ 1
（2） 80×80アルミフレーム NEFS8-8080-長さ 1
（3） 極厚型ブラケット NBLUDW8 2
（4） 六角穴付きボルト CBM8-25 8
（5） 六角穴付きボルト CBM8-15 8
（6） ナット HNTT8-8 16

角度を調整したいときの接続例

角度付きフレームの接続例

角度つきフレームの使用例 商品ページ 商品ページ 商品ページ

45度ブラケットを使用する接続例

45度ブラケット使用例 商品ページ

フリーアングルブラケットを使用する接続例

フリーアングルブラケット使用例 商品ページ 商品ページ 商品ページ
(1)フレーム断面+フレーム断面取付

HBLTBBN30-SETを2つとS穴追加工をしたアルミフレームを用意します。
HBLTBBN30のSETの先入れダブルジョイントとボルトを使用して接続します。

接続例

接続例

クランプレバーなしタイプ

ブラケット
取付位置		 型式 数量 備考
断面 HBLTBBN30-SET 1 SET（先入れダブルジョイント+ボルト）
HFS6-3030-［50-4000/0.5］-RSV 1 S穴追加工
断面 HBLTBBN30-SET 1SET（先入れダブルジョイント+ボルト）
HFS6-3030-［50-4000/0.5］-LSV 1 S穴追加工

クランプレバー付タイプを使用する場合

型式 数量 備考
HBLTBD30-SET5 1SET5（先入れダブルジョイント2つ+ボルト）
HFS6-3030-［50-4000/0.5］-RSV 1 S穴追加工
HFS6-3030-［50-4000/0.5］-LSV1 S穴追加工
(2)フレーム側面+フレーム断面取付

フレーム側面側にHBLTBA30のSET1orSET2をナットで取り付け。
フレーム断面側にHBLTBBN30のSETをフレームにS穴追加工をし、先入れダブルジョイントで接続します。
（クランプレバー付タイプは、HBLTBC30のSET3orSET4でフレーム側面と断面を接続します。）

側面に沿って角度を調整したい場合(横方向)

側面に沿って角度を調整したい場合(横方向)

クランプレバーなしタイプ

ブラケット
取付位置		型式 数量 備考
側面 HBLTBA30-SET1M 1 SET1（穴1部分にナット2つ+ボルト）
HFS6-3030-［50-4000/0.5］M 1 なし
断面 HBLTBBN30-SETM 1 SET（先入れダブルジョイント+ボルト）
HFS6-3030-［50-4000/0.5］-LSVM 1 S穴追加工

クランプレバー付タイプを使用する場合

型式 数量 備考
HBLTBC30-SET3 1 SET3（穴1部分にナット2つ+
先入れダブルジョイント+ボルト）
HFS6-3030-［50-4000/0.5］ 1なし
HFS6-3030-［50-4000/0.5］-LSV 1S穴追加工

側面に直角方向に角度を調整したい場合(縦方向)

側面に直角方向に角度を調整したい場合(縦方向)

クランプレバーなしタイプ

ブラケット
取付位置		 型式 数量 備考
側面 HBLTBA30-SET21 SET2（穴2部分にナット1つ+ボルト）
HFS6-3030-［50-4000/0.5］ 1 なし
断面HBLTBBN30-SET 1 SET（先入れダブルジョイント+ボルト）
HFS6-3030-［50-4000/0.5］-LSV 1S穴追加工

クランプレバー付タイプを使用する場合

型式 数量 備考
HBLTBC30-SET4 1SET4（穴2部分にナット1つ+
先入れダブルジョイント+ボルト）
HFS6-3030-［50-4000/0.5］ 1なし
HFS6-3030-［50-4000/0.5］-LSV 1 S穴追加工
(3)フレーム側面+フレーム側面取付

HBLTBA30のSET1orSET2を2つ重ねて接続します。

側面に沿って角度を調整したい場合(横方向)

側面に沿って角度を調整したい場合(横方向)

クランプレバーなしタイプ

ブラケット
取付位置		型式 数量 備考
側面 HBLTBA30-SET1 2 SET1（穴1部分にナット2つ+ボルト）
HFS6-3030-［50-4000/0.5］ 2 なし

側面に直角方向に角度を調整したい場合(縦方向)

側面に直角方向に角度を調整したい場合(縦方向)

クランプレバーなしタイプ

ブラケット
取付位置		型式 数量 備考
側面 HBLTBA30-SET22 SET2（穴2部分にナット1つ+ボルト）
HFS6-3030-［50-4000/0.5］ 2 なし

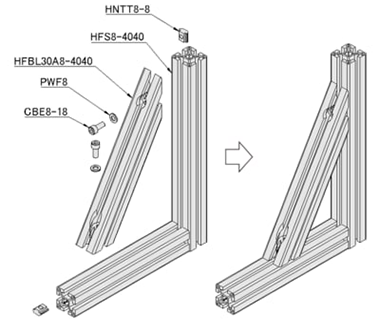

補強用ブラケットで筋交いをして補強する例

補強用ブラケットで筋交いをして補強する例
シリーズ フレームサイズ 補強用ブラケット型番
5 20X20 HFBL5-2020
20X40 HFBL5-2040
40X20 HFBL5-4020
6 30X30 HFBL6-3030
30X60 HFBL6-3060
60X30 HFBL6-6030
8 40X40 GFBL8-4040
40X80 GFBL8-4080
8-45 45X45 GFBL8-4545
45X90 GFBL8-4590
50X50 GFBL8-5050
50X100 GFBL8-50100

異種フレーム同士の接続例

L型接続例

8シリーズ40角と6シリーズ30角を接続する場合
異種フレーム同士の接続例

フレーム中心で接続する例

記号 商品名 型番 数量
（1） 40×40アルミフレーム HFS8-4040-長さ 1
（2） 30×30アルミフレーム HFS6-3030-長さ 1
（3） 8-6シリーズ締結ブラケット HBLBS8-6 1

※6シリーズと5シリーズの締結はHBLBS6-5をご使用いただけます。

右側面いちで接続する例

記号 商品名 型番 数量
（1） 40×40アルミフレーム HFS8-4040-長さ 1
（2） 30×30アルミフレーム HFS6-3030-長さ 1
（3） 8-6シリーズ締結ブラケット HBLTS8-6R 1
（4） 六角穴付きボルト CBM6-20 1
（5） 六角穴付きボルト CBM6-15 1
（6） ナット HNTT8-6 1
（7） ナット HNTT6-6 1

クロス接続例

6シリーズ30角と5シリーズ20角のアルミフレームをクロス接続する場合
クロス接続例

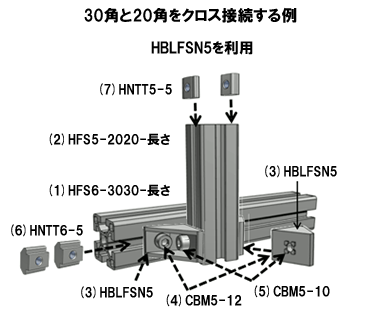

HBLFSNF5を利用する場合

記号 商品名 型番 数量
（1） 30×30アルミフレーム HFS6-3030-長さ 1
（2） 20×20アルミフレーム HFS5-2020-長さ 1
（3） ダイキャストブラケット HBLFSNF5 2
（4） 六角穴付きボルト CBM5-12 2
（5） 六角穴付きボルト CBM5-10 2
（6） ナット HNTT6-5 2
（7） ナット HNTT5-5 2

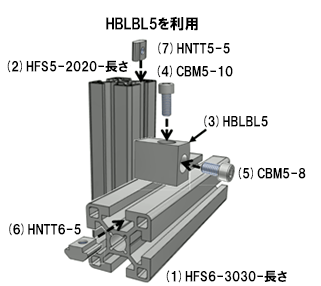

HBLBL5を利用する場合

記号 商品名 型番 数量
（1） 30×30アルミフレーム HFS6-3030-長さ 1
（2） 20×20アルミフレーム HFS5-2020-長さ 1
（3） ブロックブラケット HBLBL5 1
（4） 六角穴付きボルト CBM5-10 1
（5） 六角穴付きボルト CBM5-8 1
（6） ナット HNTT6-5 1
（7） ナット HNTT5-5 1
8シリーズと5シリーズをクロス接続する場合
40角と20角をクロス接続する場合

40角と20角をクロス接続する場合

記号 商品名 型番 数量
（1） 40×40アルミフレーム HFS8-4040-長さ 1
（2） 20×20アルミフレーム HFS5-2020-長さ 1
（3） ダイキャストブラケット HBLFSNF5 2
（4） 六角穴付きボルト CBM5-15 2
（5） 六角穴付きボルト CBM5-10 2
（6） ナット HNTT6-5 2
（7） ナット HNTT5-5 2
45角と20角をクロス接続する場合

45角と20角をクロス接続する場合

記号 商品名 型番 数量
（1） 45×45アルミフレーム HFS8-4545-長さ 1
（2） 20×20アルミフレーム HFS5-2020-長さ 1
（3） ダイキャストブラケット HBLFSNF5 2
（4） 六角穴付きボルト CBM5-15 2
（5） 六角穴付きボルト CBM5-10 2
（6） ナット HNTT6-5 2
（7） ナット HNTT5-5 2
8シリーズと6シリーズをクロス接続する場合
HBLFSN6を使用する場合

HBLFSN6を使用する場合

記号 商品名 型番 数量
（1） 40×40アルミフレーム HFS8-4040-長さ 1
（2） 30×30アルミフレーム HFS6-3030-長さ 1
（3） ダイキャストブラケット HBLFSN6 2
（4） 六角穴付きボルト CBM6-15 2
（5） 六角穴付きボルト CBM6-12 2
（6） ナット HNTT8-6 2
（7） ナット HNTT6-6 2
HBLBL6を使用する場合

HBLBL6を使用する場合

記号 商品名 型番 数量
（1） 40×40アルミフレーム HFS8-4040-長さ 1
（2） 30×30アルミフレーム HFS6-3030-長さ 1
（3） ブロックブラケット HBLBL6 1
（4） 六角穴付きボルト CBM6-15 1
（5） 六角穴付きボルト CBM6-12 1
（6） ナット HNTT8-6 1
（7） ナット HNTT6-6 1

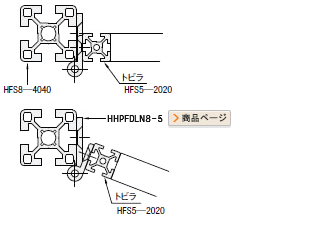

異型ハタ蝶番接続例

異形フレームどうしの異形ハタ蝶番取り付け例 商品ページ

特殊なフレームの接続例

L型フレームの接続例

ブラケットによる接続
ブラケットによる接続 商品ページ 商品ページ 商品ページ 商品ページ
シングルジョイントによる接続
シングルジョイントによる接続 商品ページ 商品ページ 商品ページ

Rフレームの接続例

Rフレーム使用例 商品ページ 商品ページ 商品ページ 商品ページ 商品ページ 商品ページ

曲げフレームの接続例

（1）曲げフレームへS穴、延長フレームにはD穴を追加工します。

（2）先入れダブルジョイント単品と同ナットを両面からボルトで締結します。

曲げフレームの長さを延長する場合

曲げフレームの長さを延長する場合

記号 商品名 型番 数量
（1） 曲げフレーム HFSMG6-3030-A300-B200-R140-LSH 1
（2） 延長フレーム HFS6-3030-100-RDH 1
（3） 先入れダブルジョイント単品 HDJFSN6 1セット
（4） 先入れダブルジョイント用ナット HDJRN6 1
（5） ボルト CBM5-40 2

引き戸用アルミフレームの接続例

引き戸用アルミフレームをアルミフレームに接続する方法

アルミフレームにザグリ穴Z6をあけ、M6ボルトで締結します。

40角の場合

40角の場合

記号 商品名 型番 数量
（1） 40×40アルミフレーム HFS8-4040-1000-Z6-XA30-XB500-XC970 1
（2） 引き戸用アルミフレーム HFTF6-3030-1000 1
（3） ボルト CBM6-35 3
（4） ナット HNTT6-6 3
45角の場合

45角の場合

記号 商品名 型番 数量
（1） 45×45アルミフレーム HFS8-4545-1000-Z6-XA30-XB500-XC970 1
（2） 引き戸用アルミフレーム HFTF6-3030-1000 1
（3） ボルト CBM6-35 3
（4） ナット HNTT6-6 3

スライドレールの接続例

スライドレール取り付けサイズ 商品ページ 商品ページ 商品ページ 商品ページ 商品ページ
40角の場合

40角の場合

記号 商品名 型番 数量
（1） 40×40アルミフレーム HFS8-4040-長さ 1
（2） スライドレール HRLFL-長さ 1
（3） 接続プレート HRLPL8 3
（4） 六角穴付きボルト CBM6-15 3
（5） 六角穴付きボルト CBM6-10 3
（6） ナット HNTT8-6 3
（7） ナット HNTT6-6 3
45角の場合

45角の場合

記号 商品名 型番 数量
（1） 45×45アルミフレーム HFS8-4545-長さ 1
（2） スライドレール HRLFL-長さ 1
（3） 接続プレート HRLPL8 3
（4） 六角穴付きボルト CBM6-15 3
（5） 六角穴付きボルト CBM6-10 3
（6） ナット HNTT8-6 3
（7） ナット HNTT6-6 3

吊り引き戸用フレームの接続例

吊り引き戸用フレームにタップを立て、両側のアルミフレームには、端面にレンチ穴を開けます。
それぞれをスクリュージョイントで接続します。

吊り引き戸用フレームに垂直にアルミフレームを接続する場合

吊り引き戸用フレームに垂直にアルミフレームを接続する場合

記号 商品名 型番 数量
（1） 30×30アルミフレーム HFS6-3030-1800-RCH 1
（2） 吊り引き戸用フレーム HFHSD6-3030-2000-TPW 1
（3） スクリュージョイント HCJ6 2

フラットフレームの接続例

フラットフレームとアルミフレームを接続する場合

フラットフレームとアルミフレームを接続する場合

記号 商品名 型番 数量
（1） フラットフレーム HFSFIL5-3020-長さ 1
（2） 30×30アルミフレーム HFS6-3030-長さ 1
（3） 6-5シリーズ接続ブラケット HBLBS6-5 1

導電方法

アルマイト層が絶縁になっているため、その層を破って締結することでアルミフレーム同士を導通させます。
5，6，8，8-45のすべてのシリーズにあります。5シリーズでは、以下の解決策3，5，6で対応できます。
解決策1で行う場合は、HUZW6にかわる歯付座金M5ボルト対応商品をご利用ください。

解決策1焼結ナット・歯付座金を利用

焼結ナット（HNTTSN6-6)をフレームに入れ、ボルトとブラケットの間に歯付座金（HUZW6)を入れる。
焼結ナットの突起がフレームのアルマイト層を破り導通、歯付座金がブラケットのアルマイト層を破り導通。

*焼結ナット（導電機能付）であれば先入れ・後入れなどすべて対応可能
*表示例の押し出し型ブラケットでなく、ダイキャストブラケット（HBLFSN6等）はアルマイト被膜処理をしていないので歯付座金不要

焼結ナット・歯付座金を利用
部材 型番（6シリーズの場合） 数量 価格
ブラケット HBLTS6 1 100
焼き付けナット HNTTSN6-6 2 66
歯付座金 HUZW6PACK 2 15.6（2/100個入り）
ボルト CBM6-15 2 12（2/100個入り）
フレーム追加工 なし - -
　 　 　 合計193.6円
解決策2導電用ワッシャ・歯付座金を利用

先入れナット（HNTT6-6)に導電用ワッシャ（HDW6)を被せフレームに入れ、ボルトとブラケットの間に歯付座金（HUZW6)を入れる。
導電用ワッシャの突起がフレームのアルマイト層を破り導通、歯付座金がブラケットのアルマイト層を破り導通。

*表示例の押し出し型ブラケットでなく、ダイキャストブラケット（HBLFSN6等）はアルマイト被膜処理をしていないので歯付座金不要

導電用ワッシャ・歯付座金を利用
部材 型番（6シリーズの場合） 数量 価格
ブラケット HBLTS6 1 100
鉄ナット HNTT6-6 2 66
導電用ワッシャ HDW6 2 94
歯付座金 HUZW6PACK 2 15.6（2/100個入り）
ボルト CBM6-15 2 12（2/100個入り）
フレーム追加工 なし - -
　 　 　 合計287.6円
解決策3後入れボルト・フランジ付ナットを利用

後入れボルト（HATL6-6-17)を溝からフレームに入れ、90度回す。ブラケットの穴を通してフランジ付ナット（HTDN6）で止める。
後入れﾎﾞﾙﾄの突起がフレームのアルマイト層を破り導通、フランジ付ナット下面の波面がブラケットのアルマイト層を破り導通。

*フレーム・ブラケットはどれでも対応可

後入れボルト・フランジ付ナットを利用
部材 型番（6シリーズの場合） 数量 価格
ブラケット HBLTS6 1 100
後入れボルト HATLSN6-6-22 2 260
フランジ付きナット HTDN6 2 80
フレーム追加工 なし - -
　 　 　 合計440円
解決策4先入れダブルジョイントキット偏芯ナットタイプを利用

S穴追加工をしたフレームに先入れダブルジョイントキット偏芯ナットタイプ（HDJHSN6)で締結することで導通する。
先入れダブルジョイントナットの突起部がフレームのアルマイト層を破り導通。S穴追加工の切削面はアルマイトがなく締結で導通。

*フレームは先入れダブルジョイントに対応するもの

先入れダブルジョイントキット偏芯ナットタイプを利用
部材 型番（6シリーズの場合） 数量 価格
先入れダブルジョイントキット
偏芯ナットタイプ		 HDJHSN6 1 250
フレーム追加工 S穴追加工 - 390
　 　 　 合計640円
解決策5後入れダブルジョイントを利用

M穴追加工をしたフレームに後入れダブルジョイント（HDJHSN6)で締結することで導通する。
先入れダブルジョイントナットの突起部がフレームのアルマイト層を破り導通。S穴追加工の切削面はアルマイトがなく締結で導通。

*フレームは先入れダブルジョイントに対応するもの

後入れダブルジョイントを利用
部材 型番（6シリーズの場合） 数量 価格
後入れダブルジョイント HPJN6-30 1 390
フレーム追加工 M穴追加工 - 120
　 　 　 合計510円
解決策6先入れブラインドブラケットを利用

先入れブラインドブラケットで締結すると、ブラケットのセットスクリューがフレームのアルマイト層を破り導通。

*フレームは同じシリーズであればどれでも対応可
*後入れブラインドブラケットは除く（締結力により導通しない場合あり）

先入れブラインドブラケットを利用
部材 型番（6シリーズの場合） 数量 価格
先入れブラインドブラケット HBLBS6 1 419
フレーム追加工 なし - -
　 　 　 合計419円

リニアガイドの接続方法

リニアガイドの接続方法

選定方法

①リニアガイドを選定する。
②リニアガイドに合わせて長ナットのL寸、M径、N寸、P寸、S（タップ数）を指定する。
③アルミフレームは平行面取りフレームを推奨。※フレームの長さは接続部分の長さに余裕を持たせる。
④リニアガイドと長ナットのM径と厚さからボルトの選定を行う。

5シリーズ
商品名 型番
リニアガイド SSEB10-95
長ナット SHNTLP5-96-M3-N8-P20-5
平行面取りアルミフレーム HFSP5-2020-136
ボルト CBE3-10
6シリーズ
商品名 型番
リニアガイド SSEB13-120
長ナット SHNTLP6-120-M3-N10-P25-5
平行面取りアルミフレーム HFSP6-3030-180
ボルト CBE3-12
8シリーズ
商品名 型番
リニアガイド SSEB20-280
長ナット SHNTLP8-280-M4-N20-P60-5
平行面取りアルミフレーム HFSP8-4040-360
ボルト CBE4-20
8-45シリーズ
商品名 型番
リニアガイド SSEB20-280
長ナット SHNTLP8-280-M4-N20-P60-5
平行面取りアルミフレーム HFSP8-4545-370
ボルト CBE4-20
ヘルプ
【納期割引サービス】割引率、大幅UP！ 1個から最大50％OFF。ご利用3万社突破、対象商品3万点に大幅拡大。ご注文後のキャンセルが可能になりました。
アルマイト鋼板の加工が人気！詳細はこちら＜meviy＞

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

その他のお問い合わせ

お問い合わせ窓口はこちら

モバイルサイトに切替

Copyright © MISUMI Corporation All Rights Reserved.
