製造現場のためのリニアガイド総合情報

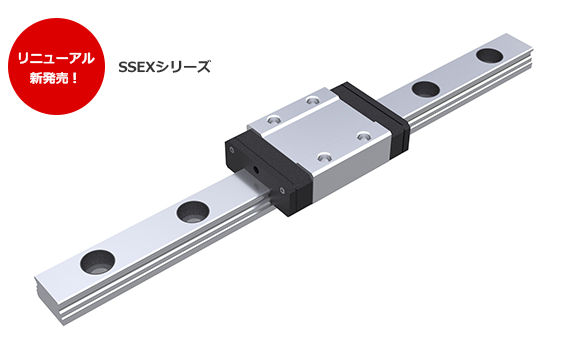

ミスミのリニアガイドが
進化して再登場します

12シリーズ、一斉リニューアル開始

対象商品はこちら

高耐荷重　×　低摺動　×　低コスト

※低コストは販売終了予定品と比較した価格

Point | 進化した3つのポイント

1：許容耐荷重・モーメントの向上

許容耐荷重・許容モーメントが向上し、より大きな負荷にも安定して対応できるようになりした。
今までの製品より1段階小さい型式へのサイズダウン可能

新旧比較一覧はこちら

2：摺動抵抗の低減

内部構造の見直しにより、摺動抵抗を低減。
より滑らかな動きによる低トルクの滑り出し、高速運転時の発熱の抑制などにもつながります

【リニューアル品】

型式 組付け高さ（H） 摺動抵抗（N）
SXEB
SXELB
SXEBS
SXEBN
SXELBN
SXEBSN
SXEBM
SXELBM
SXECB		 6 0.04
8 0.08
10 0.1
13 0.4
16 0.8
20 1
SXEBW
SXELBW
SXEBWN
SXELBWN
SXEBWN
SXELBWM		 6.5 0.05
9 0.08
12 0.1
14 0.4
16 0.8

【販売終了予定品】

型式 組付け高さ（H） 摺動抵抗（N）
SSEB
SSELB
SSEBS
SSEBN
SSELBN
SSEBSN
SSEBM
SSELBM
SSECB		 6 0.3
8 0.3
10 0.5
13 0.7
16 0.8
20 1.2
SSEBW
SSELBW
SSEBWN
SSELBWN
SSEBWN
SSELBWM		 6.5 0.3
9 0.4
12 0.8
14 1
16 1.2

3：保全性向上

グリスニップルの付属オプション追加
小さいサイズのリニアガイドは給脂(油)用の穴を追加

材質：ステンレス
規格：PB107形

全体のスペック比較一覧はこちら

Point | 設計者さま向けのリニューアル切替サポート

1：取り付けの互換性

レールの取り付け穴、取り付け高さ、ブロックのねじ位置などは
すべて販売終了予定品と同等

※一部型式で寸法記載のないレール底面からブロック底面の高さが変わります。
　既存のクランパーが取りつかない場合がありますのでお気を付けください

設計変更の必要はありません！

2：型式の変更

SSEB10-155

SXEB10-155

型式の2個目の『S』を『X』に変えるだけ！

3：CADデータのダウンロード

新しい型式で商品ページからダウンロードしてください
RAPiD Designからも新商品データをダウンロード可能です

SXEB10-155

検索

4：今後のリニューアル計画

・潤滑ユニットオプション（MX)
・防塵タイプ
・耐熱タイプ
・超ロングブロックタイプ

2027年　春販売予定

Point | 購買担当さま向けのリニューアル切替サポート

1：リニューアルに伴う販売終了予定品の終了時期に関して

リニューアルに伴い、以下の型式は2027年9月に販売終了となります。
設計者の方への設計変更の認知、メンテナンス用としてのストック発注
装置構成表の型式の書き換えをお願いいたします。

【販売終了予定一覧】

型式 名称
SSEBN ミニチュアリニアガイド ノック穴付標準ブロック
SSEBS ミニチュアリニアガイド ショートブロック
SSEBSN ミニチュアリニアガイド ノック穴付ショートブロック
SSELBN ミニチュアリニアガイド ノック穴付ロングブロック
SSECB ミニチュアリニアガイド 超ロングブロック
SSEBM ミニチュアリニアガイド ワイド標準ブロック
SSELBM ミニチュアリニアガイド ワイドロングブロック
SSEBWN ミニチュアリニアガイド ワイドレール ノック穴付標準ブロック
SSELBWN ミニチュアリニアガイド ワイドレール ノック穴付ロングブロック
SSEBWM ミニチュアリニアガイド ワイドレール ワイド標準ブロック
SSELBWM ミニチュアリニアガイド ワイドレール ワイドロングブロック
SSEBT ミニチュアリニアガイド　耐熱用
SSEBD ミニチュアリニアガイド　防塵用　標準ブロック
SSEB ミニチュアリニアガイド 標準ブロック
SSELB ミニチュアリニアガイド ロングブロック
SSEBW ミニチュアリニアガイド ワイドレール 標準ブロック
SSELBW ミニチュアリニアガイド ワイドレール ロングブロック

2：リニューアル品と販売終了予定品との価格の比較に関して

リニューアル品は、販売終了予定品よりも、約10％お安くご提供いたします。
また、納期割引を使用いただくことで、複数本購入する場合はさらにお安くなります。

【単価・納期割サービス価格】

リニューアル品

数量 1～9 10～19 20～24 25～39 40～49 50～
単価 2,390
納期割引単価 2,151 1,912 1,673 1,673 1,673 1,314
値引き率 ▲10％ ▲20％ ▲30％ ▲30％ ▲30％ ▲45％

販売終了予定品

数量 1～9 10～19 20～39 25～39 40～49 50～
単価 2,650
納期割引単価 2,173 2,173 2,093 2,093 1,828 1,828
値引き率 ▲18％ ▲18％ ▲21％ ▲21％ ▲31％ ▲31％

10％OFF

納期割を使うと
最大50％OFF

＼切替に迷った時はこちらまで／

お問い合わせフォームはこちら

FAQ | よくある質問

設計者さま向け

Q 取り付け穴ピッチ、テーブルの固定ねじの穴は変わるか
A

販売終了予定品と比較して取り付け穴ピッチとサイズ、テーブル側の固定ねじのサイズは変わりません

購買担当者さま向け

Q 販売終了予定品はいつまで購入可能か
A

28年の9月まで購入可能となっております。指定型式登録などをされている場合は早めに発注いただくか、
リニューアル品への切り替えをお願いします。

Q 供給停止などはあり得るのか
A

1年間の出荷保証をしておりますが、急な受注の増加などで材料が枯渇する場合もございます。
1年分の材料を確保しておりますが性能に問題がない場合はお早目の切替をお願いしたします。

リニューアル対象一覧
