    No.000037 マガジン移し変えユニット

    関連カテゴリ

    ローラスライドレールを使用した押出し機構

    inCAD Components

    マガジン移し変えユニット

    ローラースライドレール

    ローラースライドレール
    商品名 ローラースライドレール
    型番 RSR25-240
    特徴 No.25はメンテナンスフリー、低騒音。No.40はガタが少なくスムーズな走行が可能です
    ※下記表内のオレンジ着色部分は本事例で使用した型式に該当する仕様です
    選定根拠 | 選定可能サイズ | 速度・荷重(負荷情報)

    選定根拠

    負荷の低い直動ガイドとして適当

    ページトップへ戻る

    選定可能サイズ

    ■ローラースライドレール（セット品）

    呼称　No. レール スライダープレート レール長さ
    材質 表面処理 材質 表面処理
    25 アルミ合金 白アルマイト SUS304 - 160-1040（80とび）
    40 SPCC 三価クロメート SPCC 三価クロメート 300-800（50とび）、900、1000

    ページトップへ戻る

    速度・荷重(負荷情報)

    ■ローラースライドレールの定格荷重

    呼称　No. 25 40
    荷重方向 Pa Pb Pc Pd Pa Pb Pc Pd
    静的定格荷重 120N 240N 100N 250N 500N 165N
    動的定格荷重 40N 80N 30N 75N 150N 50N
    クリアランス(mm) 0.1以下 0.15以下 0

    ページトップへ戻る

    IDEA NOTE ワークを傷つけないプッシャ

    ワークプッシャはワークに傷を付けないよう、ピン角を避け、角はR面取を施し、材質も考慮する

    IDEA NOTE 乗り移りの完了確認

    ワーク乗り移りの完了を確認するため、乗り移り端にワークプッシャ又はワークそのものを検知するセンサを設置する

    • SolidWorks,IGES,Parasolid,SATなどの3D CADとDXFの2D CADデータをダウンロードできます。
      CADデータ利用規定
      １．データの利用目的
      株式会社ミスミ（以下「当社」といいます）が本サイトに掲載するＣＡＤデータ（３ＤＣＡＤデータ、３ＤＣＡＤ中間データおよび２ＤＣＡＤデータをいいます）は、ＣＡＤを用いたレイアウト設計において、当社または当社取り扱いメーカーの製品（以下、製品といいます）の干渉・形状等を簡便に確認のためにご利用いただくことを目的として提供しております。
      また本サイトの各事例ページで記載された部品を組み合わせた場合の品質・正確性・機能・安全性・信頼性等の一切の保証は致しかねますので予めご了承ください。
      ２．データの特性
      ＣＡＤデータのうち、公差・表面の粗さ・面取り等については、実際の製品の形状と異なる場合があります。また、ＣＡＤデータの容量を軽くし、安定したデータの提供を維持するため、一部の製品につきましては油溝形状やネジ、バネ形状等を省略したデータとなっている場合がございます。あらかじめご了承のうえご利用ください。
      ３．免責事項
      当社は、ＣＡＤデータの作成にあたり十分な注意をしておりますが、上述のデータの特性により、ＣＡＤデータの正確性を保証するものではありません。また、当社は予告なしにＣＡＤデータを変更、追加または削除することがあります。当社は、理由の如何に関わらず、ＣＡＤデータの利用、変更および削除により生じるいかなる損害に対しても責任を負うものではありません。
      ４．著作権
      ＣＡＤデータに含まれる一切の情報の著作権は、当社または当社取り扱いメーカーに帰属します。当該著作権は、著作権法および国際条約により保護されています。当社の事前の許可を得ることなく、上述の利用目的以外にＣＡＤデータを利用（複製、改変、アップロード、掲示、送信、頒布、ライセンス、販売、出版等を含む）することはできません。また、貴社の機械設計以外の目的でのご使用（販売促進等のご使用を含む）はできません。
      上述の利用目的および法令等に違反したＣＡＤデータの利用が認められた場合、当社は、利用者に対しＣＡＤデータおよび当社のサイトの利用を禁止するほか、法的措置を取る場合があります。
      ５．第三者規定
      第三者（取り扱いメーカーを含む）が権利を有するＣＡＤデータやＣＡＤデータ作成・閲覧ソフトウェアを利用する場合は、別途、第三者が定める規定に同意しなければＣＡＤデータやソフトウェアが利用できない場合がございます。またこの場合、当社は当該第三者のＣＡＤデータ及びソフトウェアの瑕疵、権利侵害等については、一切の責任を負いません。あらかじめご了承下さい。

      CADデータダウンロード

      CADデータダウンロード: ファイル形式
      生成

      ダウンロードありがとうございます。

      こちらの事例がお役に立てたようでしたら、
      Good IDEAボタンをクリックしてください。

      今後更にご利用頂ける事例を掲載していくための、
      データとして利用させて頂きます。

      Good IDEA!

      CADデータに関する留意事項

      1. アセンブリデータは構想設計段階の組立図で、構造を説明するためのものです。従って、詳細な部品形状は、各種設計条件を加味して仕上げられたものではありません。
        データの一部を流用される際は、ご設計中の条件に適合した仕様に編集してください。
      2. ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
        サブアセンブリ単位で流用、編集できるように構成することを意図しています。

        3. ※枠で囲われた部分がサブアセンブリ単位

      3. 製作部品は寸法や形状を編集しやすいスケッチ、ヒストリーを心がけて作成しています。
      4. ユニットに使用している他社購入品CADデータは、カタログを参照し、ミスミ監修にてオリジナルで作成しています。

      ページトップへ戻る

    • マガジン移し変えユニットの部品リストをCSV形式でダウンロードできます。
    • ※ユニットのアセンブリCADデータは、いくつかのサブアセンブリで構成されています。
         サブアセンブリ単位で流用、編集できるように構成することを意図しています。

    仕様

    目的・動作

    • 段積されたワークをマガジンからマガジンへ手動で移し替えるユニット

    環境・操作性

    • クリーンルーム

    対象ワーク

    • ワーク：セラミックプレート＋マガジン
    • セラミックプレート外形寸法：W76×D93×H4[mm]
    • マガジン外形寸法：W80×D100×H165[mm]

    特徴

    動作仕様・寸法

    • 外観寸法：W200×D350×H215[mm]
    • ストローク：80[mm]

    必要精度・荷重

    • プッシャガタツキ：±1[mm]

    主要部品の選定根拠

    • 比較的低精度で問題ないため、安価な直動ユニットを採用

    設計ポイント

    主要部品の計算工程

    • ローラスライドレールの上下方向クリアランス
      ローラスライドレールの上下クリアランス（ガタ）は基準寸法に対して±0.15[mm]であるが、
      ワークとマガジンの上下方向のクリアランス（遊び）は1[mm]の為、問題なし

    構造の作り込みと設計の勘所

    • 手動の場合は操作によって荷重や速度が不安定なので、ベアリングを内蔵するローラスライドレールを採用している
    • プッシャプレートは、上下でたわみが発生しないよう剛性を考慮する
    • 検索コード：#UL37

    部品リスト

    マガジン移し変えユニット 構成部品
    No. 部品名 イメージ写真 ミスミ型式
    (商品詳細は下記型式をクリック)     		数量
    1 ローラースライドレール ローラースライドレール RSR25-240 1

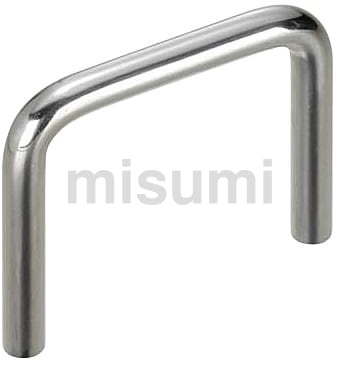

    2 つまみ取手 つまみ取手 UWANCS8-48 1
    3 アンプ内蔵型光電センサ アンプ内蔵型光電センサ MT-SDD 1
    • 上記の部品リストには、ミスミ部品のみをご案内しております。
      部品リストダウンロード（CSV）では、ミスミ部品以外の他社メーカー品、加工品のリストもダウンロード頂けます。
