手動ステージ総合情報

耐荷重から精度、商品タイプ（X軸・XY軸・Z軸など）まで、
選定する際のポイントを確認しながらご希望の手動ステージをスムーズに選定できます。

直動
水平面Z
回転
ゴニオ・傾斜
複数軸一体型

商品を探す

ステージ選定表

直動ステージ（X軸、XY軸、Z軸）

耐荷重 (N)	外観イメージ	移動量 (mm)			ステージ面(mm)	精度帯（真直度）	特長	TYPE
耐荷重 (N)	外観イメージ	～±10	～±100	±100～	ステージ面(mm)	精度帯（真直度）	特長	X軸	XY軸	Z軸
～19.6	押しねじ式	±5,±7.5			□20,□25, □40,□60	簡易調整 (規定なし)	スタンダード	XKNG XKNGZ	XYKNG	ZKNG
	キーガイド式	15,20			幅：40,60		強化クランプ	XKYF XKYL	－	－
	キーガイド式	15,20			□40		薄型	－	XYKYF	－
	送りねじ式	±2.5			13x27		コンパクト	XSEN	－	－
		5.6～154			幅：6.7 長さ：16,18,25,31.4		ロングストローク	XSENC	－	－
		25			29x50		強化クランプ	XKCS	－	－

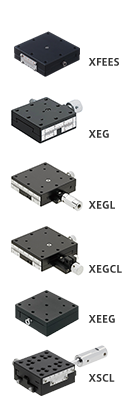

～39.2	送りねじ式(正方形)	±5,±7,±8			□25,□40,□60	中精度 (50μm)	スタンダード	XFES	XYFES	ZFES
		±5,±7,±8				中精度 (50μm)	六角レンチ式	XFEES	XYFEES	-
		±5,±7,±9				高精度 (30μm)	スタンダード	XEG	XYEG	ZEG
							省スペース	-	DSXYEG	-
							ハンドル延長	XEGL	XYEGL	ZEGL
							強化クランプ	XEGCL	XYEGCL	ZEGCL
		±3,±5,±7					六角レンチ式	XEEG	XYEEG	ZEEG
		±11,±21			□40,□60		ノック穴付き	XSC	XYSC	ZSC
		±11,±21			□40,□60		ノック穴付きハンドル延長	XSCL	XYSCL	-

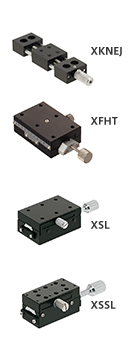

	送りねじ式(長方形)	±7,±9,±13,±17,±23			□20,□25, □40,□60, 25x40,40x60	簡易調整 (規定なし)	スタンダード	XKNEJ XKJM	XYKNEJ	ZKNEJ
		±10,±20,±35			□40,□60, 40x60,40x90	中精度 (50μm)	スタンダード	XFHT	-	-
		±21,±35			40x60, 40x90	高精度 (30μm)	スタンダード	XSL	XYSL	ZSL
							強化クランプ	XSLCL	XYSLCL	ZSLCL
							薄型	XSLC	XYSLC	ZSLC
		±12,±16,±40			幅：24.8 長さ：42,50,100		面幅スリム	XSSL	-	-
		±12			24.8x42		面幅スリム薄型	XSSLC	-	-
		±27,±42,±57			25x40		ロングストローク	XLSL	-	ZLSL

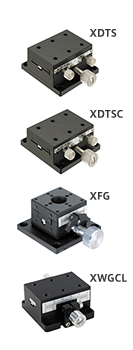

	ラック＆ピニオン式	±12,±14,±23			25x40, 40x60, 40x90	簡易調整 (規定なし)	スタンダード	XKRG XKRKG	XYKRG	-
		±16,±21,±35				中精度 (50μm)	スタンダード	XDTS	XYDTS	ZDTS
		±15,±20,±35				中精度 (50μm)	薄型	XDTSC	XYDTSC	ZDTSC
		±5,±10,±20			□25,□40,□60	高精度 (30μm)	スタンダード（正方形）	XFG	XYFG	ZFG
		±10,±20			□40,□60		粗微動ハンドル	XSFG	-	-
		±12,±21,±35,±60			24.8x42, 40x60, 40x90, 40x140		スタンダード（長方形）	XWG	XYWG	ZWG
							強化クランプ	XWGCL	XYWGCL	ZWGCL
							ハンドル延長	XWGL	-	-
	ラック＆ピニオン式 (ロング）	±30,±40,±60,±90			30x50	中精度 (50μm)	ロングストローク	XDTLS	-	ZDTLS
		60,160,260,360			25x42	高精度（規定なし）	超ロングストローク (ブロック組合せ)	XLARGE	-	-
		±15,±25,±40,±65,±90			25x42	高精度 (30μm)	ロングストローク	XLWG	-	ZLWG
～343		±140			40×50	高精度 (30μm)	超ロングストローク	XLONG	-	-

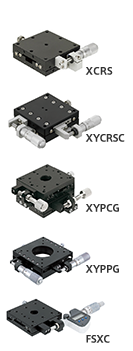

	クロスローラ	±3.2,±6.5,±12.5,±25			□25,□40,□50, □60,□80,□90, □100,□120	中精度 (30μm)	スタンダード	XCRS	XYCRS	ZCRS
		±6.5			□40,□60,□80	中精度 (30μm)	薄型	-	XYCRSC	-
		±3.2,±6.5,±12.5,±25			□25,□40,□60, □80,□100,□120	高精度 (3μm)	スタンダード	XPG	XYPG XYPCG	ZPG
		±6.5			□40,□60		ノック穴付き	-	XYPGN	-
		±6.5,±12.5			□40,□60,□80		薄型	-	XYSPG	-
		±12.5			□100		透過穴	-	XYPPG	-
		±6.5,±20			25x60, 60x110		ロングストローク	XLPG	-	-
		±3.2、±6.5、±12.5			□25,□40,□60,□80		仕様選択	FSXC	-	-

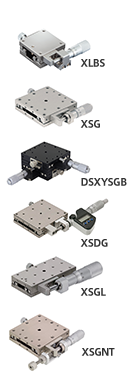

	リニアボール	±6.5			□40,□60	中精度 (10μm)	ステンレス	XLBS	XYLBS	ZLBS
		±3.2、±6.5、±12.5			□25,□40,□50, □60,□70,□80, □100	高精度 (1μm～)	ステンレス	XSG XSGB XSCG XSCGB	XYSG XYSGB XYSCG XYSCGB	ZSG ZSGB ZSCG ZSCGB
		±3.2、±6.5、±12.5			□25,□40,□50, □60,□70,□80, □100		省スペース	-	DSXYSGB DSXYSCG	-
		±6.5,±12.5			□40,□50,□60, □70,□80,□100		デジタルマイクロメータヘッド	XSDG	-	-
		±6.5,±12.5			□40,□50,□60, □70,□80		粗微動マイクロメータヘッド	XSKG	XYSKG	-
		±3.2、±6.5			□25,□40,□50, □60,□70		対抗クランプ	XSGNT	XYSGNT	-
		±12.5,±25			40x80, 60x120		面幅スリム	XSGL XSBGL	-	-
		±3.2、±6.5			□25,□40,□50, □60,□70,□80		仕様選択	FSXR	FSXYR	FSZR
～1176	送りねじ式	±3,±5			□40,□60	簡易調整 (規定なし)	中耐荷重	XKDSP	-	-
		10,15,25,30,40,50,60,70			□40,□60,□80, 25x40,40x80		ストローク選択	XKNEF	-	-
		25,40,50,75			□40,□60,□80, 40x80		大リード	XKS	XYKS	-
		50,100,150			□80		高耐荷重	XKST	-	ZKST
		片側30,75			20x40, 40x60		左右ネジ式開閉幅調整	XANON	-	-
	ラック＆ピニオン式	±12,±21,±35			24.8x40, 40x60, 40x90	高精度 (30μm～)	高耐荷重	XWGSR	-	-
	リニアガイド	128			□80	高精度 (30μm～)	ロングストローク	XLSG	-	-
	クロスローラ	±20,±25,±30,±40,±50			□80,□100, □120,□150, □200	高精度 (6μm～)	高耐荷重	XTOUGH	-	-
～1470	リニアガイド	65～615（50刻み）			75x150, 100x150	簡易調整 (規定なし)	パラメトリックユニット版手動ユニット	PKUE	-	PKUL
	シャフトガイド	30～330（50刻み）			65x125	簡易調整 (規定なし)	パラメトリックユニット版手動ユニット	PSPX	-	PSPZ

水平面Z

耐荷重 (N)	外観イメージ	移動量 (mm)	ステージ面 (mm)	平行度	精度帯（真直度）	特長	TYPE
6.9～14.7	ZLFG	±2.5,±5,±10	□25,□40,□60	規定なし	高精度（30μm）	C-VALUE	ZLFG
9.8～39.2	ZLPCG	±2,±3,±5	□25,□40, □60,□80	50μm,100μm	高精度（3μm）	スタンダード	ZLPG ZLPCG
19.6～29.4	ZLTG	±3	□40,□60,□80	100μm	高精度（5μm）	薄型	ZLTG ZLTCG
29.4～49	ZLLB	±3,±5	□40,□60	80μm	中精度	スチール製	ZLLB
29.4～58.8	ZLPGS	±3	□40,□60	100μm	高精度（3μm）	高耐荷重ステンレス製	ZLPGS ZLPCGS
29.4～98.1	ZLFD	±5,±7	□40,□60	100μm	中精度	C-VALUE 高耐荷重	ZLFD
68.6	ZHRD	30	□60,□90	50μm	高精度	高精度高耐荷重長ストローク	ZHRD
68.6～98	ZLJG	40, 70	80x120, 120x180	400μm	中精度	高耐荷重	ZLJS
68.6～98	ZLJG	40, 70	80x120, 120x180	200μm	高精度	高耐荷重	ZLJG

回転

耐荷重 (N)	外観イメージ	移動量 (mm)	ステージ面 (mm)	最小読取角度（度分秒/目盛）	精度帯（真直度）	特長	TYPE
9.8～14.7	XKRC	±22.5°	φ35,φ55	<目盛りなし>	低精度（簡易）	簡易調整低コスト	XKRC
9.8～29.4	RTSS	±10°	□40,□60	1'51",1'12"※	中精度（標準）	簡易調整取り付け面が正方形	RTSS
9.8～39.2	RTRM	粗動：360° 微動：±5°	φ40,φ60,φ80	10.08"※	中精度（標準）	C-VALUE 粗微動調整	RTRS RTRM
9.8	RPGE	粗動：360° 微動：±3°	φ24	0.5°	高精度（偏芯量0.05mm)	小径粗微動調整	RPGE
9.8～49	RPG	粗動：360° 微動：±5°	φ38,φ60, φ85,φ110	0.2°,0.1°※		粗微動調整	RPG
49～58.8	RPGS	粗動：360° 微動：±5°	φ60,φ85	55",42"※		ステンレス粗微動調整	RPGS
58.8	RPGT	粗動：360° 微動：±5°	φ100	32"※		透過穴付粗微動調整	RPGT
68.6	REG	粗動：360°	φ25,φ40,φ60	5°,2°,1°		低コスト	REG
980～1960	KUS	粗動：360°	φ48,φ98,φ198	30°	低精度（簡易）	スチール簡易調整高耐荷重	KUS

※印のある最小読取角度は、マイクロメータを10μm動かしたときのステージ面の移動角度。

ゴニオ・傾斜

耐荷重 (N)	外観イメージ	移動量	ステージ面 (mm)	最小読取角度（度分秒/目盛）	特長	TYPE
耐荷重 (N)	外観イメージ	移動量	ステージ面 (mm)	最小読取角度（度分秒/目盛）	特長	1軸	2軸
19.6～49	GFSG	±10° ～±25°	□25,□40, □60,□80	0.1°	アルミ製で軽量	GFSG	-
9.8～58.8	GFG	±8° ～±25°	□25,□30,□40, □50,□60,□80	0.1°	2軸組み合わせ品あり	GFG	GFWG
29.4～49	GPG	±2.5° ～±7°	□40,□50, □60,□70	15"～53" （マイクロメータ）	微調整可能 2軸組み合わせ品あり	GPG	GPWG

複数軸が一体化したステージ

調整軸	外観イメージ	移動量	ステージ面 (mm)	耐荷重 (N)	ステージの厚さ (mm)	特長	TYPE
回転＋傾斜	TLSG	回転：±2° 傾斜：±3°	58x60	9.8	18.5	回転と傾斜調整を低コストで実現	TLSG
XY軸＋回転	XYRSL	直動：±21,±35 回転：360°	φ60,φ90	34.3	45,50	3軸調整をコンパクトに実現	XYRSL
X軸＋水平面Z軸	XZLNG	X軸：±5,±7,±10 水Z軸：+10,+26	□25,□40,□60	34.3	35,40,60	2軸調整をコンパクトに実現	XZLNG
XYZ軸	STLXYZ35	X軸：20 Y軸：30 Z軸：60	24.5x35	19.6	-	直動3軸調整をコンパクトに実現	STLXYZ
