安全柵折れ戸ユニット（上下別パネルタイプ）

[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行って頂きます。
[ ! ]組立出荷品は扉2枚と蝶番の組み立てとなります。付属品アクセサリの取付はお客様にて行って頂きます。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細はこちら
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
[ ! ]上段、下段で同じ種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵折れ戸ユニット上下同パネルタイプから選定ください。
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]左右組み合わせによる両開きでの使用は可能ですが推奨しておりません。（補強等をご考慮ください）
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]安全柵 折れ戸ユニット（上下同パネルタイプ）は>>こちら

型式		選択						W (開口幅) 選択	D (高さ) 指定 1mm単位	L 扉幅（1枚）	T
TYPE	ｼﾘｰｽﾞ	フェンスネット (線径φ3.2)	パネル(t=3)			複合板 (t＝3)	なし
			透明	ブラウンスモーク	オレンジ
(シルバータイプ) HFUCFL HFUCFR (シルバータイプ組立出荷) K-HFUCFL K-HFUCFR	6	30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー)	PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ)	BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート)	DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ)	FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード)	N (パネルなし)	1000 ～ 2000	1000 ～ 2500	（W-9）/2	30
	8										40
(黄色タイプ) HFUCFLY HFUCFRY (黄色タイプ組立出荷) K-HFUCFLY K-HFUCFRY	6										30
	8										40

[ ! ]アンカースタンドとキャスターの干渉を考慮し、W/2が固定柵幅より100㎜短い寸法になるようご選定ください。
例：固定柵の幅が1000㎜の場合、折れ戸ユニットの開口幅Wは（1000-100）×2＝1800を推奨
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。

■構成部品詳細

型式		構成部品
TYPE	シリーズ	フェンスネット	固定柵・扉	本体締結部品
		パネル 複合板	フレーム	ボルト	数量
(シルバータイプ) HFUCFL HFUCFR (シルバータイプ組立出荷) K-HFUCFL K-HFUCFR	6	フェンスネット 樹脂パネル 複合板	HFFS6-3030 HFFH6-3030	SCB8-40	12
	8		HFFS8-4040 HFFH8-4040	SCB12-60
(黄色タイプ) HFUCFLY HFUCFRY (黄色タイプ組立出荷) K-HFUCFLY K-HFUCFRY	6		HFFSY6-3030 HFFHY6-3030	SCB8-40
	8		HFFSY8-4040 HFFHY8-4040	SCB12-60

[ ! ]中材の材質・表面処理は下部の選定サポート情報をご参照ください。

中材の種類

中材の種類		線径・厚み	色	特徴
フェンス	フェンスネット_50ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:50×50ｍｍ、拳が入らない 黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装 シルバー　材質：SS400、表面処理：三価クロメート
	フェンスネット_40ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:40×40ｍｍ、拳が入らない 黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装 シルバー　材質：SS400、表面処理：三価クロメート
	フェンスネット_30ピッチ	3.2mm	黒・シルバー	交点：溶接、隙間:30×30ｍｍ、指4本入らない 黒　材質：SS400、表面処理：エポキシポリエステル樹脂系粉体塗装 シルバー　材質：SS400、表面処理：三価クロメート
パネル	PET	3mm	透明 ・ オレンジ ・ ブラウンスモーク	耐衝撃性:○　耐薬品性:△　難燃性:×
	制電塩ビ	3mm	透明 ・ オレンジ	耐衝撃性:×　耐薬品性:◎　難燃性:◎
	アクリル	3mm	透明 ・ オレンジ ・ ブラウンスモーク	耐衝撃性:×　耐薬品性:○　難燃性:×
	ポリカーボネート	3mm	透明 ・ ブラウンスモーク	耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板	ホワイトボード	3mm	白	芯材：白色発泡ポリプロピレン　表面：SGCC 表面塗装：アクリル樹脂系焼付塗装 マグネット張り付く、使用雰囲気温度:0～80℃
	複合板	3mm	黒・シルバー	芯材：黒色発泡ポリプロピレン樹脂　表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装 使用雰囲気温度:0～80℃

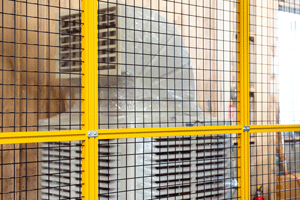

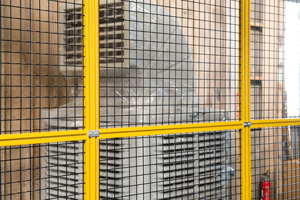

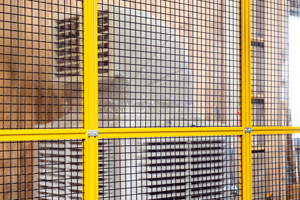

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)

透明	ブラウンスモーク	オレンジ

6シリーズ 付属アクセサリ		数量	付属ボルトナット
			ボルト		ナット
			型式	数量	型式	数量
①蝶番	SHHPSD6-3	6	SHFBS4-10	36	SHNTP6-4	36
②取手	UHFNG100	2	SHFBS5-10	4	SHNTP6-5	4
③扉キャスター	SQCM6	2	-	-	-	-
④大型打掛錠	HHMU100	2	CBSST6-10	8	SHNTP6-6	8
⑤戸当たり	RBTMF2H30-50-30-F30.0-G15.0-Z6	2	SCB6-30	4	SHNTP6-6	4
⑥ワイヤーセット	CWAC10-300-DW6	2	SCB6-8	2	SHNTP6-6	2
	HKKJ	2	SHFBS5−12	4	SHNTP6−5	4
⑦溝カバー	HSCV6-B（S/Y）	1	-	-	-	-

[ ! ]溝カバーは閉扉時の緩衝目的で使用を推奨します。溝カバーによりフレーム側面に1㎜の出っ張りができます。
[ ! ]溝カバーの取付位置は扉の間を推奨します。取付位置や長さは任意ですが、付属5mです。追加で必要な場合は別途ご購入ください。

8シリーズ 付属アクセサリ		数量	付属ボルトナット
			ボルト		ナット
			型式	数量	型式	数量
①蝶番	SHHPSD8-3	6	SHFBS5-15	36	SHNTP8-5	36
②取手	UHFNG100	2	SHFBS5-15	4	SHNTP8-5	4
③扉キャスター	SQCM8	2	-	-	-	-
④大型打掛錠	HHMU100	2	CBSST6-12	8	SHNTP8-6	8
⑤戸当たり	RBTMF2H30-50-30-F30.0-G15.0-Z6	2	SCB6-35	4	SHNTP8-6	4
⑥ワイヤーセット	CWAC10-300-DW6	2	SCB6−12	2	SHNTP8-6	2
	HKKJ	2	SHFBS5−15	4	SHNTP8-5	4
⑦溝カバー	HSCV8-B（S/Y）	1	-	-	-	-

[ ! ]溝カバーは閉扉時の緩衝目的で使用を推奨します。溝カバーによりフレーム側面に1㎜の出っ張りができます。
[ ! ]溝カバーの取付位置は扉の間を推奨します。取付位置や長さは任意ですが、付属品は全長5mです。追加で必要な場合は別途ご購入ください。

Alteratation	Code	Spec	\/１Code
溝カバー色変更	MS	溝カバーの色をグレーに変更します	0
	MY	溝カバーの色を黄色に変更します

[ ! ]溝カバーの標準色は黒になります。

■組立方法
組み立て図・付属部品の詳細はこちらをご参照ください。
6シリーズ詳細　説明書
8シリーズ詳細　説明書

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
