安全柵折れ戸ユニット（上下同パネルタイプ）
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・折りたたむことで広い開口部を取れる扉・最大2000mmの広い開口幅・...
詳細情報を確認するご注意
- 組立出荷品は扉2枚と蝶番を組み付けた状態で出荷します。折れ戸2枚のセット商品です。参考画像の固定柵部分は付属しておりません。
- 安全柵へのアクセサリの取り付けはお客様にて行って頂きます。戸当たりの取り付け位置はご自由にご調整ください。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。また、当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 中材エキスパンドメタル×イエローフレームは一時的に納期が伸びております。9月末頃解消予定です。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ミスミ製と他社メーカー製の安全柵では互換性がないため、同一メーカーでのご使用を推奨します。
未確定：候補が352型番あります。
外形図・規格表
外形図
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行って頂きます。
[ ! ]組立出荷品は扉2枚と蝶番の組み立てとなります。付属品アクセサリの取付はお客様にて行って頂きます。
[ ! ]組立出荷品は扉2枚と蝶番の組み立てとなります。付属品アクセサリの取付はお客様にて行って頂きます。
HFUBFL（シルバータイプ左開き）
HFUBFR（シルバータイプ右開き）
HFUBFLY（黄色タイプ左開き）
HFUBFRY（黄色タイプ右開き）
HFUBFR（シルバータイプ右開き）
HFUBFLY（黄色タイプ左開き）
HFUBFRY（黄色タイプ右開き）
K−HFUBFL（シルバータイプ左開き 組立出荷）
K−HFUBFR（シルバータイプ右開き 組立出荷）
K−HFUBFLY（黄色タイプ左開き 組立出荷）
K−HFUBFRY（黄色タイプ右開き 組立出荷）
K−HFUBFR（シルバータイプ右開き 組立出荷）
K−HFUBFLY（黄色タイプ左開き 組立出荷）
K−HFUBFRY（黄色タイプ右開き 組立出荷）
■参考図
※固定棚は商品に含まれません。
※本図は左開きを表します。
ご使用にあたって
[ ! ]上段、下段で別の種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵折れ戸ユニット上下別パネルタイプから選定ください。
[ ! ]左右組み合わせによる両開きでの使用は可能ですが推奨しておりません。（補強等をご考慮ください）
[ ! ]使用回数、耐久性に関するデータはございません。
フェンスネット
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
パネル
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
複合板
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
フレーム
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
| 出荷形態 | 色 | 左開き | 右開き |
| 部材出荷 | シルバー | HFUBFL | HFUBFR |
| 黄色 | HFUBFLY | HFUBFRY | |
| 組立出荷 | シルバー | K-HFUBFL | K-HFUBFR |
| 黄色 | K-HFUBFLY | K-HFUBFRY |
構成部品
■構成部品詳細
[ ! ]エキスパンドメタル選択時はフレームがHFVS,HFVHとなります。
[ ! ]エキスパンドメタル選択時は振動防止用のシムとして、NSCP1H-S-6が付属されますので、お客様にてフレーム溝への挿入をお願いいたします。
挿入方法につきましては、NSCP1H-S-6商品ページをご確認ください。
| 型式 | 構成部品 | |||||
| フェンスネット エキスパンドメタル パネル 複合板 | 固定柵・扉 | 本体締結部品 | ||||
| Type | ｼﾘｰｽﾞ | フレーム ※材質：A6063S-T5 | ボルト | 数量 | ||
| (シルバータイプ) HFUBFL HFUBFR (シルバータイプ組立出荷) K-HFUBFL K-HFUBFR | 6 | フェンスネット 黒 (FENP) フェンスネット シルバー (FENM) エキスパンドメタル 黒 エキスパンドメタル シルバー 樹脂パネル 複合板 | HFFS6-3030 HFFH6-3030 HFVS6-3030 HFVH6-3030 | SCB8－40 | 12 | |
| 8 | HFFS8-4040 HFFH8-4040 HFVS8-4040 HFVH8-4040 | SCB12-60 | ||||
| (黄色タイプ) HFUBFLY HFUBFRY (黄色タイプ組立出荷) K-HFUBFLY K-HFUBFRY | 6 | HFFSY6-3030 HFFHY6-3030 HFVSY6-3030 HFVHY6-3030 | SCB8－40 | |||
| 8 | HFFSY8-4040 HFFHY8-4040 HFVSY8-4040 HFVHY8-4040 | SCB12-60 | ||||
[ ! ]エキスパンドメタル選択時は振動防止用のシムとして、NSCP1H-S-6が付属されますので、お客様にてフレーム溝への挿入をお願いいたします。
挿入方法につきましては、NSCP1H-S-6商品ページをご確認ください。
規格表
| 型式 | － | フェンスネット エキスパンドメタル パネル 複合板 パネルなし | － | W | － | D |
| K-HFUBFL6 | － | 30B | － | W1600 | － | D2000 |
| HFUBFL6 | － | PET3 | － | W1200 | － | D1500 |
| 型式 | 選択 | W (開口幅) 選択 | D (高さ) 指定 1mm単位 | L 扉幅（1枚） | T 厚み | ||||||||
| TYPE | ｼﾘｰｽﾞ | フェンスネット (線径φ3.2) | エキスパンドメタル | パネル(t=3) | 複合板 (t＝3) | なし | |||||||
| ソロバン目 | タタミ目 | 透明 | ブラウンスモーク | オレンジ | |||||||||
| (シルバータイプ) HFUBFL HFUBFR (シルバータイプ 組立出荷) K-HFUBFL K-HFUBFR | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | X32B (XS32 黒) X32S (XS32 シルバー) X42B (XS42 黒) X42S (XS42 シルバー) | X32BV (XS32 黒) X32SV (XS32 シルバー) X42BV (XS42 黒) X42SV (XS42 シルバー) | PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ) | BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート) | DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ) | FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード) | N (パネルなし) | 1000 ～ 2000 | 1000 ～ 2500 エキスパンド メタル 選択 1000 ～ 2200 | （W-9）/2 | 30 |
| 8 | 40 | ||||||||||||
| (黄色タイプ) HFUBFLY HFUBFRY (黄色タイプ 組立出荷) K-HFUBFLY K-HFUBFRY | 6 | 30 | |||||||||||
| 8 | 40 | ||||||||||||
[ ! ]アンカースタンドとキャスターの干渉を考慮し、W/2が固定柵幅より100㎜短い寸法になるようご選定ください。
例：固定柵の幅が1000㎜の場合、折れ戸ユニットの開口幅Wは（1000-100）×2＝1800を推奨
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。
付属品
| 6シリーズ 付属アクセサリ | 数量 | 付属ボルトナット | ||||
| ボルト | ナット | |||||
| 型式 | 数量 | 型式 | 数量 | |||
| ①蝶番 | SHHPSD6-3 | 6 | SHFBS4-10 | 36 | SHNTP6-4 | 36 |
| ②取手 | UHFNG100 | 2 | SHFBS5-10 | 4 | SHNTP6-5 | 4 |
| ③扉キャスター | SQCM6 | 2 | - | - | - | - |
| ④大型打掛錠 | HHMU100 | 2 | CBSST6-10 | 8 | SHNTP6-6 | 8 |
| ⑤戸当たり | RBTMF2H30-50-30-F30.0-G15.0-Z6 | 2 | SCB6-30 | 4 | SHNTP6-6 | 4 |
| ⑥ワイヤーセット | CWAC10-300-DW6 | 2 | SCB6-8 | 2 | SHNTP6-6 | 2 |
| HKKJ | 2 | SHFBS5−12 | 4 | SHNTP6−5 | 4 | |
| ⑦溝カバー | HSCV6-B（S/Y） | 1 | - | - | - | - |
[ ! ]溝カバーの取付位置は扉の間を推奨します。取付位置や長さは任意ですが、付属5mです。追加で必要な場合は別途ご購入ください。
| 8シリーズ 付属アクセサリ | 数量 | 付属ボルトナット | ||||
| ボルト | ナット | |||||
| 型式 | 数量 | 型式 | 数量 | |||
| ①蝶番 | SHHPSD8-3 | 6 | SHFBS5-15 | 36 | SHNTP8-5 | 36 |
| ②取手 | UHFNG100 | 2 | SHFBS5-15 | 4 | SHNTP8-5 | 4 |
| ③扉キャスター | SQCM8 | 2 | - | - | - | - |
| ④大型打掛錠 | HHMU100 | 2 | CBSST6-12 | 8 | SHNTP8-6 | 8 |
| ⑤戸当たり | RBTMF2H30-50-30-F30.0-G15.0-Z6 | 2 | SCB6-35 | 4 | SHNTP8-6 | 4 |
| ⑥ワイヤーセット | CWAC10-300-DW6 | 2 | SCB6−12 | 2 | SHNTP8-6 | 2 |
| HKKJ | 2 | SHFBS5−15 | 4 | SHNTP8-5 | 4 | |
| ⑦溝カバー | HSCV8-B（S/Y） | 1 | - | - | - | - |
[ ! ]溝カバーの取付位置は扉の間を推奨します。取付位置や長さは任意ですが、付属品は全長5mです。追加で必要な場合は別途ご購入ください。
選定サポート情報
ミスミ安全柵の特長・選定方法動画

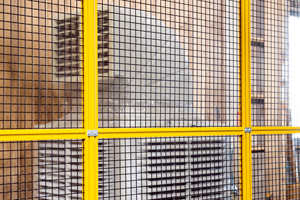

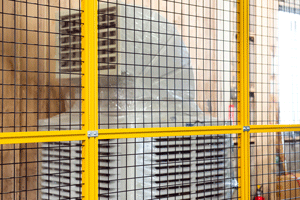

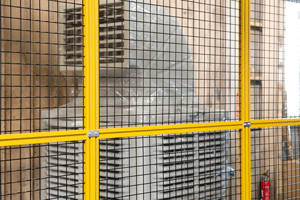

■中材種類
■波長別透過率曲線
| ■エキスパンドメタル メッシュ寸法  ■エキスパンドメタル 目の方向
縦に長いタタミ目の2種類ございます。 [ ! ]端面の形状は実際と異なります。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
[ ! ]実測値であり保証値ではありません。
■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)
| 透明 | ブラウンスモーク | オレンジ |
 |  |  |
追加工
| 型式 | ー | フェンスネット エキスパンドメタル パネル 複合板 パネルなし | ー | W | ー | D | ー | 追加工 コード |
| K-HFUBFL6 | ー | 30B | ー | W1600 | ー | D2000 | ー | NL |
| K-HFUBFLY6 | ー | 30B | ー | W2000 | ー | D2000 | ー | MY |
| Alteratation | Code | Spec | \/１Code |
| 打掛錠無し | NL | 打掛錠無しの状態で出荷します | -350 |
| Alteratation | Code | Spec | \/１Code |
| 溝カバー色変更 | MS | 溝カバーの色をグレーに変更します | 0 |
| MY | 溝カバーの色を黄色に変更します |
使用例
関連部品
アジャスタパッド・アンカー | フレームキャップ | ||||
カテゴリページ | |||||
代表商品 | |||||
画像 |  |  |  |  | |
アルミフレーム総合情報ページ
- 安全柵のラインナップ・組み立て方は「商品特長・選び方ページ」をご覧ください。
- 安全柵の固定方法（アンカーについて）や中材についての詳細は「周辺部品・中材ページ」をご覧ください。
- 安全柵の強度計算等技術情報は「技術情報ページ」をご覧ください。
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
ラインナップ
上下同パネルタイプ | 上下別パネルタイプ | 出荷日 |
 |  | 部材品：3日目出荷 組立品：5日目出荷 |
本商品 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】
・折りたたむことで広い開口部を取れる扉
・最大2000mmの広い開口幅
・1mm単位で寸法指定が可能
・標準3日目出荷の短納期、組立出荷品も標準5日目の短納期出荷
・寸法を選ぶだけで必要な部材が届くので設計不要、組立も簡単
・2023年9月よりパネル色オレンジを追加
ご注意
- 組立出荷品は扉2枚と蝶番を組み付けた状態で出荷します。折れ戸2枚のセット商品です。参考画像の固定柵部分は付属しておりません。
- 安全柵へのアクセサリの取り付けはお客様にて行って頂きます。戸当たりの取り付け位置はご自由にご調整ください。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。また、当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 中材エキスパンドメタル×イエローフレームは一時的に納期が伸びております。9月末頃解消予定です。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ミスミ製と他社メーカー製の安全柵では互換性がないため、同一メーカーでのご使用を推奨します。
納期・価格
納期
| 3 | 日目出荷 |
| 5 | 日目出荷 |
概要・仕様
■折れ戸ユニットレイアウト
【閉扉図】
【閉扉図】
【半開き図】
【開扉図】
■折れ戸参考図
■戸当たり取付図
■キャスター取付図
■溝カバー取付図
・溝カバーは開閉時の緩衝目的の付属品です。
・扉と扉の間、固定棚と扉の間といった、開閉時にフレームが干渉する
部分への取付を推奨します。
・取付位置や長さは任意ですが、付属品は全長4mです。
・追加で必要な場合は別途ご購入ください。
・扉と扉の間、固定棚と扉の間といった、開閉時にフレームが干渉する
部分への取付を推奨します。
・取付位置や長さは任意ですが、付属品は全長4mです。
・追加で必要な場合は別途ご購入ください。
■ワイヤー用フック取付図
■ワイヤー取付図
