安全柵スライドユニット（上下別パネルタイプ）
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・安全柵開き戸ユニットに比べ、省スペースでの開閉が可能・安全柵吊り引き...
詳細情報を確認するご注意
- 組立出荷品は固定柵と扉、スライドレールを組付けた状態で出荷します。安全柵へのアクセサリの取り付けはお客様にて行って頂きます。未組立品の場合は、安全柵の組立からお客様で行っていただきます。
- スライドレールと柵の組立性を考慮し、ナット挿入位置にポンチがございます。
- スライドレールにより、固定柵部の適用アンカースタンドはHFLANK/HFJANKになります（詳細は規格図注記参照）。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。組立出荷の場合は1台からパレット出荷になります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4,896型番あります。
外形図・規格表
HFUCQL（シルバータイプ左開き）
HFUCQR（シルバータイプ右開き）
HFUCQLY（黄色タイプ左開き）
HFUCQRY（黄色タイプ右開き）
HFUCQR（シルバータイプ右開き）
HFUCQLY（黄色タイプ左開き）
HFUCQRY（黄色タイプ右開き）
K−HFUCQL（シルバータイプ左開き 組立出荷）
K−HFUCQR（シルバータイプ右開き 組立出荷）
K−HFUCQLY（黄色タイプ左開き 組立出荷）
K−HFUCQRY（黄色タイプ右開き 組立出荷）
K−HFUCQR（シルバータイプ右開き 組立出荷）
K−HFUCQLY（黄色タイプ左開き 組立出荷）
K−HFUCQRY（黄色タイプ右開き 組立出荷）
※本図は左開きを表します。
■6シリーズ
■8シリーズ
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行って頂きます。
[ ! ]組立出荷品は固定柵と扉、スライドレールを組付けた状態で出荷します。付属品アクセサリの取付はお客様にて行って頂きます。
[ ! ]部材出荷品の場合、スライドレールと柵の組立性を考慮し、ナット挿入位置にポンチがございます。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細はこちら
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
[ ! ]上段、下段で同じ種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵ユニットスライドユニット上下同パネルタイプから選定ください。
[ ! ]扉を完全に開閉することで、スライドレールのボールクリープ現象は回避できます。
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]スライドレール突出寸法により、固定柵部の適用アンカースタンドは下記になります。
・H寸が120、150の場合：HFLANK、HFJANK
・H寸が100の場合：HFLANK
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]スライドレール単品は標準部品としてのお取り扱いがありません。
[ ! ]両開きでの使用は推奨しておりません。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]安全柵スライドユニット（上下同パネルタイプ）は>>こちら
[ ! ]組立出荷品は固定柵と扉、スライドレールを組付けた状態で出荷します。付属品アクセサリの取付はお客様にて行って頂きます。
[ ! ]部材出荷品の場合、スライドレールと柵の組立性を考慮し、ナット挿入位置にポンチがございます。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細はこちら
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
[ ! ]上段、下段で同じ種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵ユニットスライドユニット上下同パネルタイプから選定ください。
[ ! ]扉を完全に開閉することで、スライドレールのボールクリープ現象は回避できます。
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]スライドレール突出寸法により、固定柵部の適用アンカースタンドは下記になります。
・H寸が120、150の場合：HFLANK、HFJANK
・H寸が100の場合：HFLANK
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]スライドレール単品は標準部品としてのお取り扱いがありません。
[ ! ]両開きでの使用は推奨しておりません。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]安全柵スライドユニット（上下同パネルタイプ）は>>こちら
| 出荷形態 | 色 | 左開き | 右開き |
| 部材出荷 | シルバー | HFUCQL | HFUCQR |
| 黄色 | HFUCQLY | HFUCQRY | |
| 組立出荷 | シルバー | K-HFUCQL | K-HFUCQR |
| 黄色 | K-HFUCQLY | K-HFUCQRY |
規格表
| 型式 | ー | ＜上段＞ フェンスネット パネル 複合板 パネルなし | ー | ＜下段＞ フェンスネット パネル 複合板 パネルなし | ー | W | ー | D | ー | H |
| K-HFUCQL6 | ー | PET3 | ー | 30B | ー | W800 | ー | D2000 | ー | H150 |
| HFUCQL6 | ー | 30B | ー | N | ー | W1200 | ー | D1500 | ー | H120 |
スライドユニット上下別パネルタイプ
■W：800、1000
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。
■W：800、1000
| 型式 | 選択 | W (固定柵幅) 選択 | D (高さ) 指定 1mm単位 | H （足高さ） 選択 | |||||||
| TYPE | ｼﾘｰｽﾞ | フェンスネット (線径φ3.2) | パネル (t=3) | 複合板 (t＝3) | なし | ||||||
| 透明 | ブラウンスモーク | オレンジ | |||||||||
| (シルバータイプ) HFUCQL HFUCQR (シルバータイプ 組立出荷) K-HFUCQL K-HFUCQR | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | PET3 (PET 3mm透明) AC3 (アクリル 3mm透明) PC3 (ポリカーボネート 3mm透明) ST３ (制電塩ビ 3mm透明) | BPET3 (PET3mm ブラウンスモーク) BAC3 (アクリル3mm ブラウンスモーク) BPC3 (ポリカーボネート3mm ブラウンスモーク) | DPET3 (PET 3mmオレンジ) DAC3 (アクリル 3mmオレンジ) DST3 (制電塩ビ 3mmオレンジ) | FS3 (複合板3mm シルバー) FB3 (複合板 3mm黒) WB3 (ホワイトボード3mm白) | N (パネル なし) | 800 1000 | 1000 ～ 2500 | 100 120 150 | |
| 8 | |||||||||||
| (黄色タイプ) HFUCQLY HFUCQRY (黄色タイプ 組立出荷) K-HFUCQLY K-HFUCQRY | 6 | ||||||||||
| 8 | |||||||||||
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。
■W：1200
[ ! ]W寸1200の場合、D寸は2000までの選択になります。
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。
| 型式 | 選択 | W (固定柵幅) 選択 | D (高さ) 指定 1mm単位 | H （足高さ） 選択 | ||||||
| TYPE | ｼﾘｰｽﾞ | フェンスネット (線径φ3.2) | パネル (t=3) | 複合板 (t＝3) | なし | |||||
| 透明 | ブラウンスモーク | オレンジ | ||||||||
| (シルバータイプ) HFUCQL HFUCQR (シルバータイプ組立出荷) K-HFUCQL K-HFUCQR | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | PET3 (PET 3mm透明) AC3 (アクリル 3mm透明) PC3 (ポリカーボネート3mm透明) ST３ (制電塩ビ 3mm透明) | BPET3 (PET3mm ブラウンスモーク) BAC3 (アクリル3mm ブラウンスモーク) BPC3 (ポリカーボネート3mm ブラウンスモーク) | DPET3 (PET 3mmオレンジ) DAC3 (アクリル 3mmオレンジ) DST3 (制電塩ビ 3mmオレンジ) | FS3 (複合板3mm シルバー) FB3 (複合板 3mm黒) WB3 (ホワイトボード3mm白) | N (パネル なし) | 1200 | 1000 ～ 2000 | 100 120 150 |
| 8 | ||||||||||
| (黄色タイプ) HFUCQLY HFUCQRY (黄色タイプ組立出荷) K-HFUCQLY K-HFUCQRY | 6 | |||||||||
| 8 | ||||||||||
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。
■主要部寸法
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
| 型式 | L1 （全長） | L2 （開口寸法） | L3 （扉幅） | L4 （スライドレール 突出寸法） | T | ||
| TYPE | ｼﾘｰｽﾞ | ||||||
| (シルバータイプ) | 6 | W×2+90 | W+11 | W+76 | 16.5 | 30 | |
| HFUCQL | |||||||
| HFUCQR | |||||||
| (シルバータイプ組立出荷) | 8 | 11.5 | 40 | ||||
| K-HFUCQL | |||||||
| K-HFUCQR | |||||||
| (黄色タイプ) | 6 | 16.5 | 30 | ||||
| HFUCQLY | |||||||
| HFUCQRY | |||||||
| (黄色タイプ組立出荷) | 8 | 11.5 | 40 | ||||
| K-HFUCQLY | |||||||
| K-HFUCQRY | |||||||
構成部品
■構成部品詳細
| 型式 | 構成部品 | ||||
| フェンスネット パネル 複合板 | 固定柵・扉 | 本体締結部品 | |||
| TYPE | ｼﾘｰｽﾞ | フレーム | ボルト | 数量 | |
| (シルバータイプ) HFUCQL HFUCQR (シルバータイプ組立出荷) K-HFUCQL K-HFUCQR | 6 | フェンスネット 黒 (FENP) フェンスネット シルバー (FENM) 樹脂パネル 複合板 | HFFS6-3030 HFFH6-3030 | SCB8-40 | 12 |
| 8 | HFFS8-4040 HFFH8-4040 | SCB12-60 | |||
| (黄色タイプ) HFUCQLY HFUCQRY (黄色タイプ組立出荷) K-HFUCQLY K-HFUCQRY | 6 | HFFSY6-3030 HFFHY6-3030 | SCB8-40 | ||
| 8 | HFFSY8-4040 HFFHY8-4040 | SCB12-60 | |||
選定サポート情報
中材の種類
■波長別透過率曲線| 中材の種類 | 線径・厚み | 色 | 特徴 | |

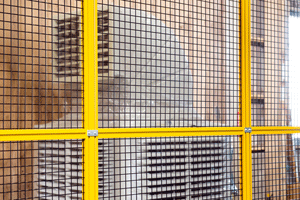

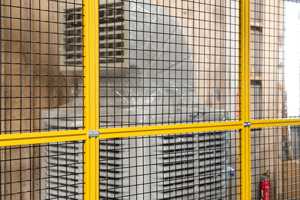

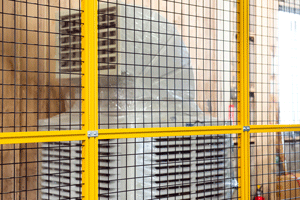

| フェンス | フェンスネット_50ピッチ | 3.2mm | 黒・シルバー | 隙間:50×50ｍｍ、拳が入らない 黒 材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装 シルバー 材質：SS400、表面処理：三価クロメート |
| フェンスネット_30ピッチ | 3.2mm | 黒・シルバー | 隙間:30×30ｍｍ、指4本入らない 黒 材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装 シルバー 材質：SS400、表面処理：三価クロメート | |
| パネル | PET | 3mm | 透明 ・ オレンジ ・ ブラウンスモーク | 耐衝撃性:○ 耐薬品性:△ 難燃性:× |
| 制電塩ビ | 3mm | 透明 ・ オレンジ | 耐衝撃性:× 耐薬品性:◎ 難燃性:◎ | |
| アクリル | 3mm | 透明 ・ オレンジ ・ ブラウンスモーク | 耐衝撃性:× 耐薬品性:○ 難燃性:× | |
| ポリカーボネート | 3mm | 透明 ・ ブラウンスモーク | 耐衝撃性:◎ 耐薬品性:△ 難燃性:△ | |
| 複合板 | ホワイトボード | 3mm | 白 | 芯材：白色発泡ポリプロピレン 表面：SGCC 表面塗装：アクリル樹脂系焼付塗装 マグネット張り付く、使用雰囲気温度:0～80℃ |
| 複合板 | 3mm | 黒・シルバー | 芯材：黒色発泡ポリプロピレン樹脂 表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装 使用雰囲気温度:0～80℃ | |
[ ! ]実測値であり保証値ではありません。
■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)
| 透明 | ブラウンスモーク | オレンジ |
 |  |  |
付属品
スライドユニットのご購入で構成部品に加え、下記付属アクセサリがついてきます。■スライドユニット付属アクセサリ一覧
| 構成部材 | 数量 | シリーズ | 取り付け用ボルト | 数量 | 取り付け用ナット | 数量 | |
| ①スライドユニット専用スライドレール | SRAZ | 2 | 6 | TRSS5-10 | 22（W800） | SHNTP6-5 | 22（W800） |
| 26（W1000） | 26（W1000） | ||||||
| 8 | TRSS5-12 | 30（W1200） | SHNTP8-5 | 30（W1200） | |||
| ②取手 | UHFNG100 | 2 | 6 | SHFBS5-10 | 4 | SHNTP6-5 | 4 |
| SHFBS5-12 | SHNTP6-5 | ||||||
| 8 | SHFBS5-12 | SHNTP8-5 | |||||
| SHFBS5-15 | SHNTP8-5 | ||||||
| ③打掛錠 | HSUKJ6-71-SSP | 1 | 6 | - | |||
| HSUKJ8-91-SSP | 8 | ||||||
| ④専用キャスター板金 | SQCL（＊1） | 1 | 6 | SCB6-14 | 2 | SHNTP6-6 | 2 |
| 8 | SCB6-18 | SHNTP8-6 | |||||
| ⑤キャスター本体 | CLGK50-N | 1 | - | SCB6-8 | 4 | - | - |
| ⑥専用L型ブラケット | SUBL | 3 | 6 | SCB6-10 | 12 | SHNTP6-6 | 12 |
| 8 | SCB6-15 | SHNTP8-6 | |||||
■スライドユニット専用商品詳細情報
※④⑥は安全柵専用の商品となります。当サイトでの販売はしていません。
※④⑥は安全柵専用の商品となります。当サイトでの販売はしていません。
| 専用商品 | 材質 | 表面処理 | |
| ④専用キャスター板金 | SQCL/SQCR | SPHC | 三価クロメート |
| ⑥専用L型ブラケット | SUBL | SPHC | 三価クロメート |
追加工
| 型式 | ー | ＜上段＞ フェンスネット パネル 複合板 パネルなし | ー | ＜下段＞ フェンスネット パネル 複合板 パネルなし | ー | W | ー | D | ー | H | ー | 追加工 コード |
| K-HFUCQL6 | ー | PET3 | ー | 30B | ー | W800 | ー | D2000 | ー | H150 | ー | NL |
| HFUCQL6 | ー | 30B | ー | N | ー | W1200 | ー | D1500 | ー | H120 | ー | NL |
| Alteratation | Code | Spec | \/１Code |
| 打掛錠無し | NL | 打掛錠無しの状態で出荷します | -350 |
使用例
■組立方法
組み立て図・付属部品の詳細はこちらをご参照ください。
6シリーズ詳細 説明書
8シリーズ詳細 説明書
■固定方法
アンカーは付属しません。固定時は下記商品の使用を推奨しています。
コの字型低ハイト 商品ページ
L字板金 6シリーズ商品ページ・8シリーズ商品ページ
関連部品
アジャスタパッド・アンカー | フレームキャップ | ||||
カテゴリページ | |||||
代表商品 | |||||
画像 |  |  |  |  | |
アルミフレーム総合情報ページ

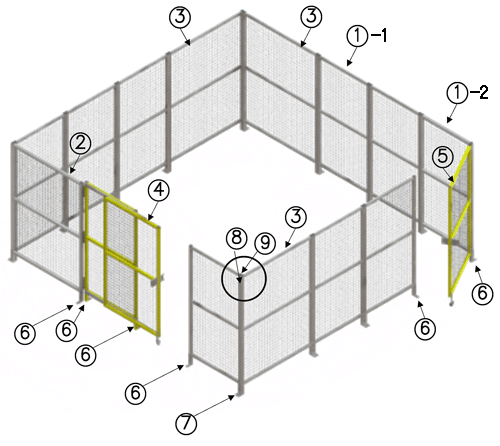

- 安全柵のラインナップ・組み立て方は「商品特長・選び方ページ」をご覧ください。
- 安全柵の固定方法（アンカーについて）や中材についての詳細は「周辺部品・中材ページ」をご覧ください。
- 安全柵の強度計算等技術情報は「技術情報ページ」をご覧ください。
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
