安全柵スライドユニット(上下同パネルタイプ)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目～60日目
【特長】・安全柵開き戸ユニットに比べ、省スペースでの開閉が可能・安全柵吊り引き戸ユニットに比べ、上部に...
詳細を確認- 複合板黒色（FB3）は在庫枯渇により一時的に長納期化しております。
- 組立出荷品は固定柵と扉、スライドレールを組付けた状態で出荷します。安全柵へのアクセサリの取り付けはお客様にて行って頂きます。未組立品の場合は、安全柵の組立からお客様で行っていただきます。
スライドレールと柵の組立性を考慮し、ナット挿入位置にポンチがございます。スライドレールにより、固定柵部の適用アンカースタンドはHFLANK/HFJANKになります（詳細は規格図注記参照）。 - 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。組立出荷の場合は1台からパレット出荷になります。また、当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ミスミ製と他社メーカー製の安全柵では互換性がないため、同一メーカーでのご使用を推奨します。
未確定：候補が384型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行って頂きます。
[ ! ]組立出荷品は固定柵と扉、スライドレールを組付けた状態で出荷します。付属品アクセサリの取付はお客様にて行って頂きます。
[ ! ]組立出荷品は固定柵と扉、スライドレールを組付けた状態で出荷します。付属品アクセサリの取付はお客様にて行って頂きます。
HFUBQL（シルバータイプ 左開き 部材出荷）
HFUBQR（シルバータイプ 右開き 部材出荷）
HFUBQLY（黄色タイプ 左開き 部材出荷）
HFUBQRY（黄色タイプ 右開き 部材出荷）
HFUBQR（シルバータイプ 右開き 部材出荷）
HFUBQLY（黄色タイプ 左開き 部材出荷）
HFUBQRY（黄色タイプ 右開き 部材出荷）
K−HFUBQL（シルバータイプ 左開き 組立出荷）
K−HFUBQR（シルバータイプ 右開き 組立出荷）
K−HFUBQLY（黄色タイプ 左開き 組立出荷）
K−HFUBQRY（黄色タイプ 右開き 組立出荷）
K−HFUBQR（シルバータイプ 右開き 組立出荷）
K−HFUBQLY（黄色タイプ 左開き 組立出荷）
K−HFUBQRY（黄色タイプ 右開き 組立出荷）
※本図は左開きを表します。
■6シリーズ
■8シリーズ
ご使用にあたって
[ ! ]上段、下段で別の種類の中材を選択したい場合はこちらから選定ください。
[ ! ]左右組み合わせによる両開きでの使用は可能ですが推奨しておりません。（補強等をご考慮ください）
[ ! ]使用回数、耐久性に関するデータはございません。
[ ! ]組み立て図・付属部品の詳細はこちらをご参照ください。6シリーズ安全柵スライドユニット 説明書・8シリーズ安全柵スライドユニット 説明書
[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[スライドレール]
[ ! ]本製品に使用するスライドレールの単品販売は>>こちら。
[ ! ]扉を完全に開閉することで、スライドレールのボールクリープ現象は回避できます。
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]スライドレール突出寸法により、固定柵部の適用アンカースタンドは下記になります。
・H寸が120、150の場合：HFLANK、HFJANK
・H寸が100の場合：HFLANK
[フレーム]
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
[フェンスネット]
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[エキスパンドメタル]
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
[樹脂パネル]
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細は>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[複合板]
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
[ ! ]上段、下段で別の種類の中材を選択したい場合はこちらから選定ください。
[ ! ]左右組み合わせによる両開きでの使用は可能ですが推奨しておりません。（補強等をご考慮ください）
[ ! ]使用回数、耐久性に関するデータはございません。
[ ! ]組み立て図・付属部品の詳細はこちらをご参照ください。6シリーズ安全柵スライドユニット 説明書・8シリーズ安全柵スライドユニット 説明書
[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[スライドレール]
[ ! ]本製品に使用するスライドレールの単品販売は>>こちら。
[ ! ]扉を完全に開閉することで、スライドレールのボールクリープ現象は回避できます。
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]スライドレール突出寸法により、固定柵部の適用アンカースタンドは下記になります。
・H寸が120、150の場合：HFLANK、HFJANK
・H寸が100の場合：HFLANK
[フレーム]
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
[フェンスネット]
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[エキスパンドメタル]
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
[樹脂パネル]
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細は>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[複合板]
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
| 出荷形態 | タイプ | 左開き | 右開き |
| 部材出荷 | シルバータイプ | HFUBQL | HFUBQR |
| 黄色タイプ | HFUBQLY | HFUBQRY | |
| 組立出荷 | シルバータイプ | K-HFUBQL | K-HFUBQR |
| 黄色タイプ | K-HFUBQLY | K-HFUBQRY |
規格表
| 型式 | － | 中材 | － | W | － | D | － | H |
| K-HFUBQL6 | － | 30B | － | W800 | － | D2000 | － | H150 |
| HFUBQL6 | － | PET3 | － | W1200 | － | D1500 | － | H120 |
スライドユニット上下同パネルタイプ
■W寸法：800 / 1000
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]ブラウンスモークパネルは、筐体専用樹脂パネル(PET・アクリル・ポリカーボネート)を使用しており、既存品パネル(PET・アクリル・ポリカーボネート)と色味が異なりますので、ご注意ください。
■W寸法：800 / 1000
| 型式 | 中材選択 | W (固定柵幅) 選択 | D (高さ) 指定1mm単位 | H （足高さ） 選択 | ||||||||
| TYPE | ｼﾘｰｽﾞ | フェンスネット (線径φ3.2) | エキスパンドメタル | 樹脂パネル (t=3) | 複合板 (t＝3) | なし | ||||||
| ソロバン目 | タタミ目 | 透明 | ブラウンスモーク | オレンジ | ||||||||
| (シルバータイプ 部材出荷) HFUBQL HFUBQR (シルバータイプ 組立出荷) K-HFUBQL K-HFUBQR | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | X32B (XS32 黒) X32S (XS32 シルバー) X42B (XS42 黒) X42S (XS42 シルバー) | X32BV (XS32 黒) X32SV (XS32 シルバー) X42BV (XS42 黒) X42SV (XS42 シルバー) | PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ) | BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート) | DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ) | FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード) | N (中材なし) | 800 1000 | 1000 ～ 2500 エキスパンド メタル 選択時 1000 ～ 2200 | 100 120 150 |
| 8 | ||||||||||||
(黄色タイプ 部材出荷) HFUBQLY HFUBQRY (黄色タイプ 組立出荷) K-HFUBQLY K-HFUBQRY | 6 | |||||||||||
| 8 | ||||||||||||
[ ! ]ブラウンスモークパネルは、筐体専用樹脂パネル(PET・アクリル・ポリカーボネート)を使用しており、既存品パネル(PET・アクリル・ポリカーボネート)と色味が異なりますので、ご注意ください。
■W寸法：1200
[ ! ]エキスパンドメタル選択時は、「K-」の組立出荷のみで未組立品の設定はございません。
[ ! ]W寸法：1200の場合、エキスパンドメタルはお選びいただけません。
[ ! ]W寸法：1200の場合、D寸は2000までの選択になります。
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]ブラウンスモークパネルは、筐体専用樹脂パネル(PET・アクリル・ポリカーボネート)を使用しており、既存品パネル(PET・アクリル・ポリカーボネート)と色味が異なりますので、ご注意ください。
| 型式 | 中材選択 | W (固定柵幅) 選択 | D (高さ) 指定1mm単位 | H （足高さ） 選択 | ||||||
| TYPE | ｼﾘｰｽﾞ | フェンスネット (線径φ3.2) | 樹脂パネル (t=3) | 複合板 (t＝3) | なし | |||||
| 透明 | ブラウンスモーク | オレンジ | ||||||||
| (シルバータイプ 部材出荷) HFUBQL HFUBQR (シルバータイプ 組立出荷) K-HFUBQL K-HFUBQR | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ) | BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート) | DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ) | FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード) | N (中材なし) | 1200 | 1000 ～ 2000 | 100 120 150 |
| 8 | ||||||||||
| (黄色タイプ 部材出荷) HFUBQLY HFUBQRY (黄色タイプ 組立出荷) K-HFUBQLY K-HFUBQRY | 6 | |||||||||
| 8 | ||||||||||
[ ! ]W寸法：1200の場合、エキスパンドメタルはお選びいただけません。
[ ! ]W寸法：1200の場合、D寸は2000までの選択になります。
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]ブラウンスモークパネルは、筐体専用樹脂パネル(PET・アクリル・ポリカーボネート)を使用しており、既存品パネル(PET・アクリル・ポリカーボネート)と色味が異なりますので、ご注意ください。
■主要部寸法
[ ! ]D寸にはスライドレール突出寸法（L4）含まれておりません。固定柵の全高はL4寸法分高くなります。
[ ! ]エキスパンドメタル選択時はフレームがHFVS,HFVHとなり、振動防止用のシムとして、NSCP1H-S-6が付属されますので、お客様にてフレーム溝への挿入をお願いいたします。
挿入方法につきましては、こちらをご確認ください。
■付属アクセサリ一覧
*1 左開きの場合はSQCLになります。右開きの場合はSQCRになります。
■固定方法
アンカーは付属しません。固定時は下記商品の使用を推奨しています。
コの字型低ハイトアンカースタンド
L字型板金アンカースタンド 6シリーズ・8シリーズ
[ ! ]実測値であり保証値ではありません。
| 型式 | L1 （全長） | L2 （開口寸法） | L3 （扉幅） | L4 （スライドレール 突出寸法） | T | ||
| TYPE | ｼﾘｰｽﾞ | ||||||
| (シルバータイプ部材出荷) | 6 | W×2+90 | W+11 | W+76 | 16.5 | 30 | |
| HFUBQL | |||||||
| HFUBQR | |||||||
| (シルバータイプ組立出荷) | 8 | 11.5 | 40 | ||||
| K-HFUBQL | |||||||
| K-HFUBQR | |||||||
| (黄色タイプ部材出荷) | 6 | 16.5 | 30 | ||||
| HFUBQLY | |||||||
| HFUBQRY | |||||||
| (黄色タイプ組立出荷) | 8 | 11.5 | 40 | ||||
| K-HFUBQLY | |||||||
| K-HFUBQRY | |||||||
追加工
| 型式 | － | 中材 | － | W | － | D | － | H | － | 追加工 |
| K-HFUBQL6 | － | 30B | － | W800 | － | D2000 | － | H150 | － | NL |
| Alteratation | Code | Spec | \/１Code |
| 打掛錠無し | NL | 打掛錠無しの状態で出荷します | -350 |
構成部品
| 型式 | 構成部品 | |||||
| 中材 | 固定柵・扉 | 本体締結部品 | ||||
| Type | ｼﾘｰｽﾞ | フレーム ※材質：A6063S-T5 | ボルト | 数量 | ||
| (シルバータイプ部材出荷) HFUBQL HFUBQR (シルバータイプ組立出荷) K-HFUBQL K-HFUBQR | 6 | フェンスネット エキスパンドメタル 樹脂パネル 複合板 | HFFS6-3030 HFFH6-3030 HFVS6-3030 HFVH6-3030 | SCB8－40 | 12 | |
| 8 | HFFS8-4040 HFFH8-4040 HFVS8-4040 HFVH8-4040 | SCB12-60 | ||||
| (黄色タイプ部材出荷) HFUBQLY HFUBQRY (黄色タイプ組立出荷) K-HFUBQLY K-HFUBQRY | 6 | HFFSY6-3030 HFFHY6-3030 HFVSY6-3030 HFVHY6-3030 | SCB8－40 | |||
| 8 | HFFSY8-4040 HFFHY8-4040 HFVSY8-4040 HFVHY8-4040 | SCB12-60 | ||||
挿入方法につきましては、こちらをご確認ください。
■付属アクセサリ一覧
| 構成部材 | 数量 | シリーズ | 取付用ボルト | 数量 | 取付用ナット | 数量 | |
| ①スライドユニット専用スライドレール | SRAZ | 2 | 6 | TRSS5-10 | 22（W800） | SHNTP6-5 | 22（W800） |
| 26（W1000） | 26（W1000） | ||||||
| 8 | TRSS5-12 | 30（W1200） | SHNTP8-5 | 30（W1200） | |||
| ②取手 | UHFNG100 | 2 | 6 | SHFBS5−10 | 4 | SHNTP6-5 | 4 |
| SHFBS5−12 | SHNTP6-5 | ||||||
| 8 | SHFBS5−12 | SHNTP8-5 | |||||
| SHFBS5−15 | SHNTP8-5 | ||||||
| ③打掛錠 | HSUKJ6-71-SSP | 1 | 6 | - | |||
| HSUKJ8-91-SSP | 8 | ||||||
| ④専用キャスター板金 | SQCL（＊1） | 1 | 6 | SCB6-14 | 2 | SHNTP6-6 | 2 |
| 8 | SCB6-18 | SHNTP8-6 | |||||
| ⑤キャスター本体 | CLGK50-N | 1 | - | SCB6-8 | 4 | - | - |
| ⑥専用L型ブラケット | SUBL | 3 | 6 | SCB6-10 | 12 | SHNTP6-6 | 12 |
| 8 | SCB6-15 | SHNTP8-6 | |||||
■スライドユニット専用商品詳細情報
※④⑥は安全柵専用の商品となります。当サイトでの販売はしていません。
※④⑥は安全柵専用の商品となります。当サイトでの販売はしていません。
| 専用商品 | 材質 | 表面処理 | |
| ④専用キャスター板金 | SQCL/SQCR | SPHC | 三価クロメート |
| ⑥専用L型ブラケット | SUBL | SPHC | 三価クロメート |
使用例
組み立て図・付属部品の詳細はこちらをご参照ください。6シリーズ安全柵スライドユニット 説明書・8シリーズ安全柵スライドユニット 説明書■固定方法
アンカーは付属しません。固定時は下記商品の使用を推奨しています。
コの字型低ハイトアンカースタンド
L字型板金アンカースタンド 6シリーズ・8シリーズ
【スライドレール端部取付図】
・スライドレールの両端は柱フレームとの取付になります。
・取付詳細は組立手順書をご確認ください。
・スライドレールの両端は柱フレームとの取付になります。
・取付詳細は組立手順書をご確認ください。
【専用キャスター取付図】
【専用L型ブラケット取付図】
【専用スライドレール（W=800）】
【専用スライドレール（W=1000）】
【専用スライドレール（W=1200）】
【専用スライドレール（W=1000）】
【専用スライドレール（W=1200）】
| 専用スライドレール | レール長さ1 | レール長さ2 | レール長さ3 | ストローク | A | B | C | D | E | F | G | H | N | AH |
| W | ||||||||||||||
| 800用 | 800 | 884 | 796.5 | 806 | 500 | 712.5 | 765 | - | - | 699 | - | - | 4 | 4 |
| 1000用 | 1000 | 1084 | 996.5 | 1006 | 500 | 700 | 912.5 | 965 | - | 700 | 899 | - | 5 | 4 |
| 1200用 | 1200 | 1284 | 1196.5 | 1206 | 476 | 700 | 900 | 1112.5 | 1165 | 700 | 900 | 1099 | 6 | 6 |
選定サポート情報
ミスミ安全柵の特長・選定方法動画
中材の種類
| ■エキスパンドメタル メッシュ寸法  ■エキスパンドメタル 目の方向
縦に長いタタミ目の2種類ございます。 [ ! ]端面の形状は実際と異なります。< | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

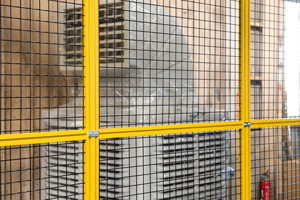

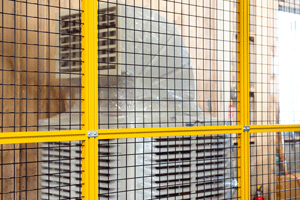

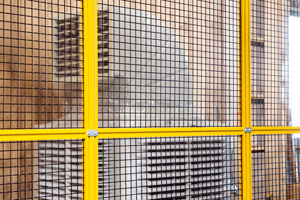

■中材フェンスネット 視認性比較
| 30ピッチ | 40ピッチ | 50ピッチ |
 |  |  |
■波長別透過率曲線
[ ! ]実測値であり保証値ではありません。
■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)
| 透明 | ブラウンスモーク | オレンジ |
 |  |  |

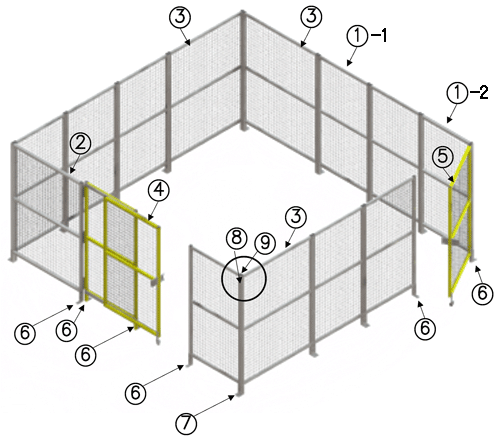

ご注文例
| No. | 商品名 | 型番 | 出荷日 | 数量 | 単価(参考) | 小計(参考) | 合計(参考) |
| ①-1 | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1000-D1850-H150 | 4日目 | 8 | 12,317 | 98,536 | 345,540円 |
| ①-2 | Hシリーズ安全柵ユニット | K-HFUB8-50B-W1000-D1850-H150 | 4日目 | 1 | 18,948 | 18,948 | |
| ② | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1370-D1850-H150 | 4日目 | 1 | 20,108 | 20,108 | |
| ③ | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1460-D1850-H150 | 4日目 | 3 | 20,874 | 62,622 | |
| ④ | スライドユニット | K-HFUBQLY8-50B-W1000-D1850-H150 | 5日目 | 1 | 80,157 | 80,157 | |
| ⑤ | 開き戸ユニット | K-HFUBHRY8-50B-W1000-D1850 | 5日目 | 1 | 28,475 | 28,475 | |
| ⑥ | アンカースタンド | HFLANK8-4040-SET | 1日目 | 6 | 959 | 5,754 | |
| ⑦ | アンカースタンド | HFLANK8-4080-SET | 1日目 | 11 | 1,278 | 14,058 | |
| ⑧ | 板金ﾌﾟﾚｰﾄ | SHPTSS8-SEP | 1日目 | 22 | 475 | 10,450 | |
| ⑨ | フレームキャップ | HFC8-4040-B | 1日目 | 32 | 201 | 6,432 |
関連部品
カテゴリページ | |||||
代表商品 | |||||
画像 |  |  |  |  | |
ラインナップ
| 上下同パネルタイプ | 上下別パネルタイプ | 出荷日 |
 |  | 部材品：3日目出荷 組立品：5日目出荷 |
| 本商品 | HFUCQ |
アルミフレーム総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 60日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 60日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 60日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】
・安全柵開き戸ユニットに比べ、省スペースでの開閉が可能
・安全柵吊り引き戸ユニットに比べ、上部にレールがなく、高さのある製品の出し入れも可能に
・1mm単位で寸法指定が可能
・標準3日目出荷の短納期、組立出荷品も標準5日目の短納期出荷
・寸法を選ぶだけで必要な部材が届くので設計不要、組立も簡単
・中材なしも販売開始
・2023年9月にオレンジパネル、2026年1月にフェンスネットピッチ40を追加
・組立手順書、アクセサリ取付はこちら（6シリーズ、8シリーズ）
ご注意
- 複合板黒色（FB3）は在庫枯渇により一時的に長納期化しております。
- 組立出荷品は固定柵と扉、スライドレールを組付けた状態で出荷します。安全柵へのアクセサリの取り付けはお客様にて行って頂きます。未組立品の場合は、安全柵の組立からお客様で行っていただきます。
スライドレールと柵の組立性を考慮し、ナット挿入位置にポンチがございます。スライドレールにより、固定柵部の適用アンカースタンドはHFLANK/HFJANKになります（詳細は規格図注記参照）。 - 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。組立出荷の場合は1台からパレット出荷になります。また、当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
ミスミ製と他社メーカー製の安全柵では互換性がないため、同一メーカーでのご使用を推奨します。
納期・価格
納期
| 3 | 日目出荷 |
| 5 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜10 | 11～20 | 21～ |
| 出荷日 | 通常 | 6日目(未組立) 8日目(組立) | お見積り |
出荷日については、こちらをご覧ください。
安全柵スライドユニット(上下同パネルタイプ)のレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
安全柵カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
安全柵ユニット(上下同パネルタイプ)
4.2通常出荷日:3日目～
ミスミ
安全柵ユニット(低ハイトタイプ)
4.4通常出荷日:3日目～ミスミ
Nシリーズ安全柵ユニット(上下同パネルタイプ)
3通常出荷日:4日目～
ミスミ
安全柵開き戸ユニット(上下同パネルタイプ)
5通常出荷日:3日目～
ミスミ
梁位置自由指定安全柵ユニット(1枚タイプ)
0通常出荷日:3日目～ミスミ
Nシリーズ安全柵ユニット(低ハイトタイプ)
4通常出荷日:4日目～
ミスミ
安全柵開き戸ユニット(低ハイトタイプ)
0通常出荷日:3日目～
ミスミ
安全柵ユニット(上下別パネルタイプ)
0通常出荷日:3日目～
ミスミ
安全柵吊り引き戸ユニット固定柵部セット(上下同パネルタイプ)
2通常出荷日:5日目～
