安全柵 開き戸ユニット（上下別パネルタイプ）

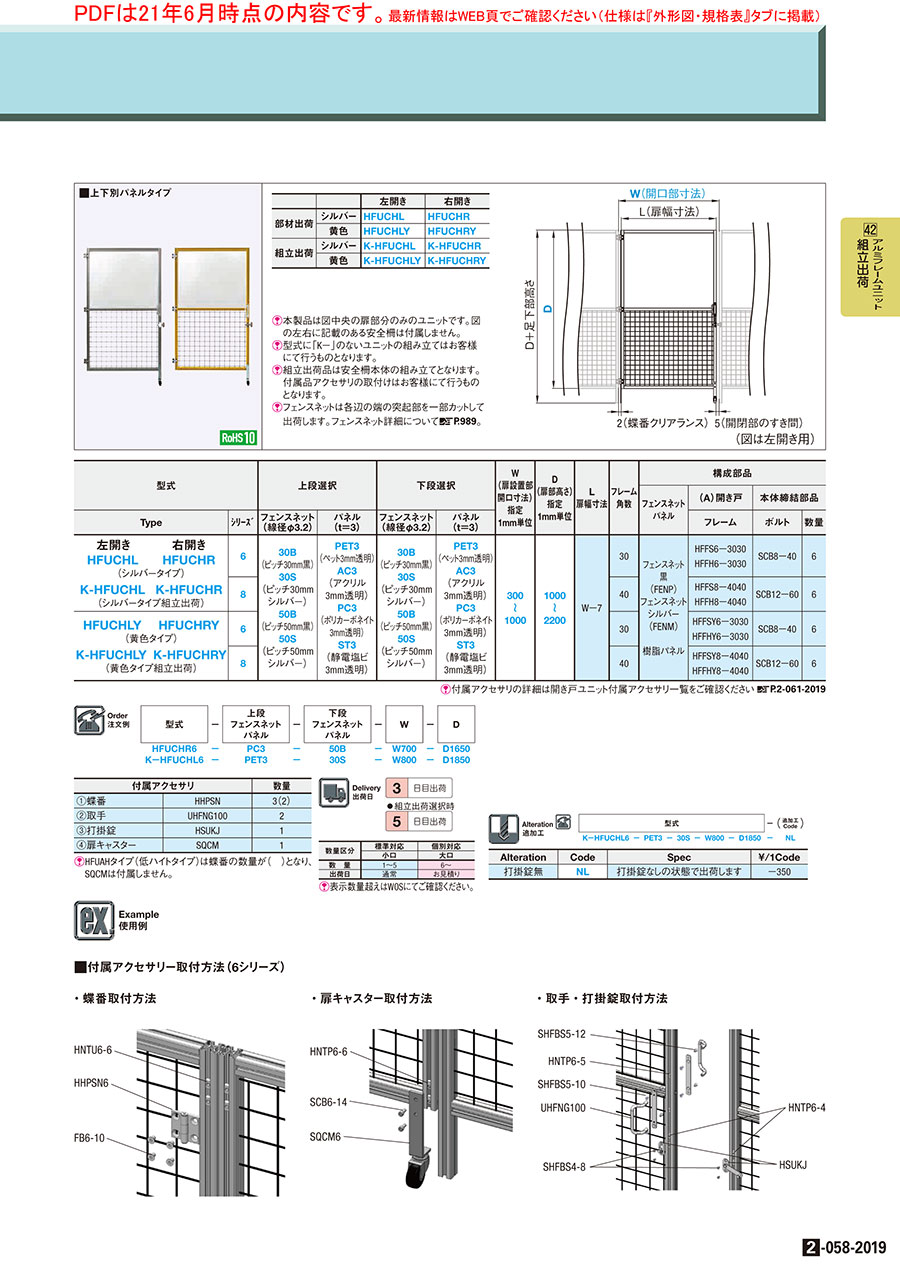

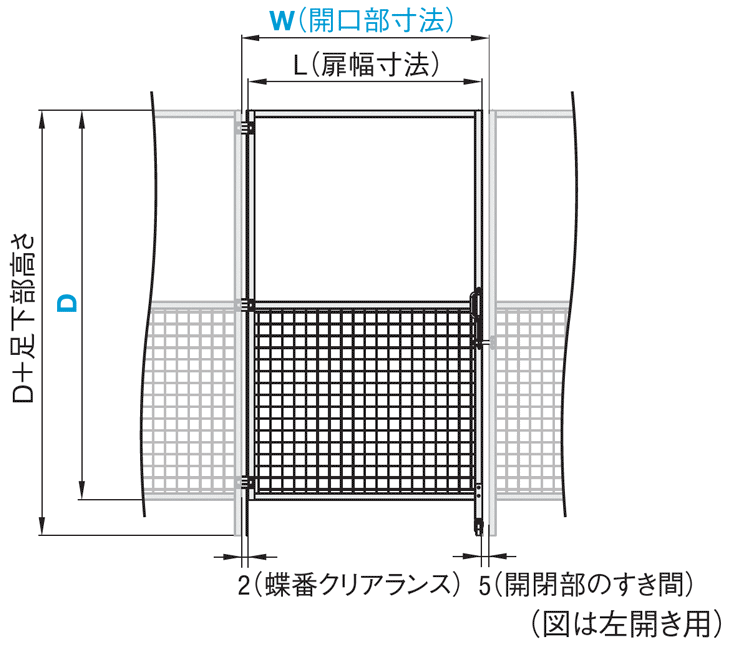

[ ! ]Ｌ[扉幅寸法]は、W[開口部寸法]－(2+5)　となります。
[ ! ]本製品は図中央の扉部分のみのユニットです。図の左右に記載のある全柵は付属しません。
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行うものになります。
[ ! ]組立出荷品は安全柵本体の組み立てとなります。
[ ! ]付属品アクセサリの取付はお客様にて行うものとなります。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細について>>こちら。
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
[ ! ]上段、下段で同じ種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵ユニット上下同パネルタイプから選定ください>>こちら。
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]左右の組み合わせで観音開きとして使用可能です。扉同子のクリアランスはお客様にてお決めください。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]足下部高さ：付属品扉用キャスタの高さ調整範囲は約85～150（参考値）です。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。

型式		上段選択ー下段選択						W (幅) 開口部寸法 指定 1mm単位	D (高さ) 指定 1mm単位	L 扉幅寸法	T
TYPE	ｼﾘｰｽﾞ	フェンスネット (線径φ3.2)	パネル(t=3)			複合板 (t＝3)	なし
			透明	ブラウンスモーク	オレンジ
(シルバータイプ) HFUCHL　（左開き） HFUCHR　（右開き） (シルバータイプ組立出荷) K-HFUCHL　（左開き） K-HFUCHR　（右開き）	6	30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー)	PET3 (PET 3mm透明) AC3 (アクリル 3mm透明) PC3 (ポリカーボネート 3mm透明) ST3 (制電塩ビ 3mm透明)	BPET3 (PET3mm ブラウンスモーク) BAC3 (アクリル3mm ブラウンスモーク) BPC3 (ポリカーボネート 3mm ブラウンスモーク）	DPET3 (PET 3mmオレンジ) DAC3 (アクリル 3mmオレンジ) DST3 (制電塩ビ 3mmオレンジ）	FS3 (複合板 3mmシルバー) FB3 (複合板 3mm黒) WB3 (ホワイトボード 3mm白)	N (パネルなし)	300 ～ 1000	1000 〜 2200	W-7	30
	8										40
(黄色タイプ) HFUCHLY　（左開き） HFUCHRY　（右開き） (黄色タイプ組立出荷) K-HFUCHLY　（左開き） K-HFUCHRY　（右開き）	6										30
	8										40

[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。

■構成部品

型式		構成部品
		フェンスネット パネル 複合板	(A)開き戸	締結部品
TYPE	ｼﾘｰｽﾞ		フレーム	ボルト	数量
(シルバータイプ) HFUCHL　（左開き） HFUCHR　（右開き） (シルバータイプ組立出荷) K-HFUCHL　（左開き） K-HFUCHR　（右開き）	6	フェンスネット 黒 (FENP) フェンスネット シルバー (FENM) 樹脂パネル 複合板	HFFS6-3030	SCB8-40	6
	8		HFFS8-4040	SCB12-60
(黄色タイプ) HFUCHLY　（左開き） HFUCHRY　（右開き） (黄色タイプ組立出荷) K-HFUCHLY　（左開き） K-HFUCHRY　（右開き）	6		HFFSY6-3030	SCB8-40
	8		HFFSY8-4040	SCB12-60

開き戸ユニットの購入で、構成部品に加えて下記付属品もセットでついてきます。

■開き戸ユニット付属アクセサリ一覧

構成部材		シリーズ	数量	ボルト	数量	ナット	数量
①蝶番	HHPSN	6	3(2)	FB6－10	12(8)	HNTU6－6	12(8)
		8	3(2)	FB6－12	12(8)	HNTU8－6	12(8)
②取手	UHFNG100(※1)	6	2	SHFBS5－10	4	HNTP6－5	4
		8	2	SHFBS5－12	4	HNTP8－5	4
③打掛錠	HSUKJ	6	1	SHFBS4－8	4	HNTP6－4	4
		8	1	SHFBS4－10	4	HNTP8－4	4
④扉キャスター	SQCM	6	1	SCB6－14	2(※2)	HNTP6－6	2(※2)
		8	1	SCB8－18	2(※2)	HNTP8－8	2(※2)

[ ! ]HFUAHタイプ（低ハイトタイプ）は蝶番の数量が（　）となり、SQCMは付属しません。
[ ! ]付属アクセサリーは左開き、右開き共に同じ商品が付属します。
（※1）UHFNG100には上記表に加えプレートと取手取り付け用のボルト（SHFBS5-12）が2本付属します。
（※2）SQCMのボルトナットはSQCMと同梱されています。

＜安全柵　開き戸ユニット　標準レイアウト例＞

（図は左開き用）

[ ! ]開き戸ユニットは、開き戸（A）と①～④の付属アクセサリで構成されています。使用例は判別の為商品を着色しています。
【参考】表記の商品は付属しません。

■中材の種類

中材の種類		線径・厚み	色	特徴

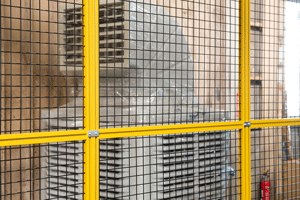

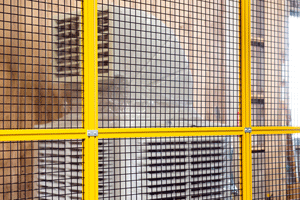

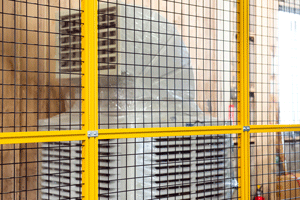

フェンス	フェンスネット_50ピッチ	3.2mm	黒・シルバー	隙間:50×50ｍｍ、拳が入らない 黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装 シルバー　材質：SS400、表面処理：三価クロメート
	フェンスネット_30ピッチ	3.2mm	黒・シルバー	隙間:30×30ｍｍ、指4本入らない 黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装 シルバー　材質：SS400、表面処理：三価クロメート
パネル	PET	3mm	透明 ・ オレンジ ・ ブラウンスモーク	耐衝撃性:○　耐薬品性:△　難燃性:×
	制電塩ビ	3mm	透明 ・ オレンジ	耐衝撃性:×　耐薬品性:◎　難燃性:◎
	アクリル	3mm	透明 ・ オレンジ ・ ブラウンスモーク	耐衝撃性:×　耐薬品性:○　難燃性:×
	ポリカーボネート	3mm	透明 ・ ブラウンスモーク	耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板	ホワイトボード	3mm	白	芯材：白色発泡ポリプロピレン　表面：SGCC 表面塗装：アクリル樹脂系焼付塗装 マグネット張り付く、使用雰囲気温度:0～80℃
	複合板	3mm	黒・シルバー	芯材：黒色発泡ポリプロピレン樹脂　表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装 使用雰囲気温度:0～80℃

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)

透明	ブラウンスモーク	オレンジ
