安全柵開き戸ユニット(低ハイトタイプ)
未確定：候補が384型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行うものになります。
[ ! ]組立出荷品は安全柵本体の組み立てとなります。[ ! ]付属品アクセサリの取付はお客様にて行うものとなります。
[ ! ]組立出荷品は安全柵本体の組み立てとなります。[ ! ]付属品アクセサリの取付はお客様にて行うものとなります。
ご使用にあたって

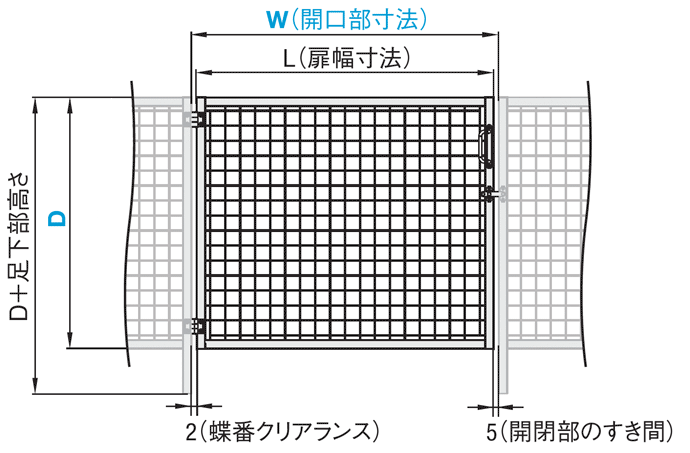

[ ! ]Ｌ[扉幅寸法]は、W[開口部寸法]－(2+5) となります。
[ ! ]本製品は図中央の扉部分のみのユニットです。図の左右に記載のある安全柵は付属しません。
[ ! ]左右の組み合わせで観音開きとして使用可能です。扉同士のクリアランスはお客様にてお決めください。
[ ! ]足下部高さにつきまして、扉用キャスタの高さ調整範囲は約85～150（参考値）です。
[ ! ]使用回数、耐久性に関するデータはございません。
[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[フレーム]
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
[フェンスネット]
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[エキスパンドメタル]
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
[樹脂パネル]
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細は>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[複合板]
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
[ ! ]Ｌ[扉幅寸法]は、W[開口部寸法]－(2+5) となります。
[ ! ]本製品は図中央の扉部分のみのユニットです。図の左右に記載のある安全柵は付属しません。
[ ! ]左右の組み合わせで観音開きとして使用可能です。扉同士のクリアランスはお客様にてお決めください。
[ ! ]足下部高さにつきまして、扉用キャスタの高さ調整範囲は約85～150（参考値）です。
[ ! ]使用回数、耐久性に関するデータはございません。
[ ! ]安全柵のラインナップ・組立方法は商品特長・選び方ページをご覧ください。
[ ! ]安全柵の固定方法（アンカーについて）や中材についての詳細は周辺部品・中材ページをご覧ください。
[ ! ]安全柵の強度計算等技術情報は技術情報ページをご覧ください。
[フレーム]
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
[フェンスネット]
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[エキスパンドメタル]
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
[樹脂パネル]
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細は>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[複合板]
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
| 出荷形態 | タイプ | 左開き | 右開き |
| 部材出荷 | シルバータイプ | HFUAHL | HFUAHR |
| 黄色タイプ | HFUAHLY | HFUAHRY | |
| 組立出荷 | シルバータイプ | K-HFUAHL | K-HFUAHR |
| 黄色タイプ | K-HFUAHLY | K-HFUAHRY |
規格表
| 型式 | - | 中材 | - | W | - | D | ||
| HFUAHL6 | - | 50B | - | W500 | - | D700 | ||
| K-HFUAHRY8 | - | FS3 | - | W500 | - | D700 | ||
| 型式 | 中材選択 | W (幅) 指定1mm単位 | D (高さ) 指定1mm単位 | L 扉幅 寸法 | T | |||||||||
| TYPE | ｼﾘｰｽﾞ | フェンスネット | エキスパンドメタル | 樹脂パネル(t=3) | 複合板 | なし | ||||||||
| (線径φ3.2) | ソロバン目 | タタミ目 | 透明 | ブラウンスモーク | オレンジ | (t＝3) | ||||||||
| (シルバータイプ部材出荷) HFUAHL（左開き） HFUAHR（右開き） (シルバータイプ組立出荷) K-HFUAHL（左開き） K-HFUAHR（右開き） | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 40B (ピッチ40mm 黒) 40S (ピッチ40mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | X32B (XS32 黒) X32S (XS32 シルバー) X42B (XS42 黒) X42S (XS42 シルバー) | X32BV (XS32 黒) X32SV (XS32 シルバー) X42BV (XS42 黒) X42SV (XS42 シルバー) | PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST3 (制電塩ビ) | BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート) | DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ) | FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード) | N (中材なし) | 300 ～ 1000 | 500 ～ 1030 | W-7 | 30 | |
| 8 | 40 | |||||||||||||
| (黄色タイプ部材出荷) HFUAHLY（左開き） HFUAHRY（右開き） (黄色タイプ組立出荷) K-HFUAHLY（左開き） K-HFUAHRY（右開き） | 6 | 30 | ||||||||||||
| 8 | 40 | |||||||||||||
追加工
| 型式 | - | 中材 | - | W | - | D | - | （追加工） | ||
| HFUAHL6 | - | PET3 | - | W500 | - | D700 | - | NL | ||
| Alteration | Code | Spec | ￥/1Code |
| 打掛錠無 | NL | 打掛錠なしの状態で出荷します | －350 |
構成部品
| 型式 | 構成部品 | |||||
| 中材 | (A)開き戸 | 本体締結部品 | ||||
| TYPE | ｼﾘｰｽﾞ | フレーム | ボルト | 数量 | ||
| (シルバータイプ部材出荷) HFUAHL (左開き) HFUAHR (右開き) (シルバータイプ組立出荷) K-HFUAHL (左開き) K-HFUAHR (右開き) | 6 | フェンスネット 黒(FENP) フェンスネット シルバー(FENM) エキスパンドメタル 樹脂パネル 複合板 | HFFS6-3030 HFFH6-3030 HFVS6-3030 HFVH6-3030 | SCB8-40 | 4 | |
| 8 | HFFS8-4040 HFFH8-4040 HFVS8-4040 HFVH8-4040 | SCB12-60 | ||||
| (黄色タイプ部材出荷) HFUAHLY (左開き) HFUAHRY (右開き) (黄色タイプ組立出荷) K-HFUAHLY (左開き) K-HFUAHRY (右開き) | 6 | HFFSY6-3030 HFFHY6-3030 HFVSY6-3030 HFVHY6-3030 | SCB8-40 | |||
| 8 | HFFSY8-4040 HFFHY8-4040 HFVSY8-4040 HFVHY8-4040 | SCB12-60 | ||||
[ ! ]中材：エキスパンドメタル選択時はフレームがHFVS,HFVHとなり、振動防止用のシムとして、NSCP1H-S-6が付属されますので、お客様にてフレーム溝への挿入をお願いいたします。
挿入方法につきましては、こちらをご確認ください。
■付属アクセサリ一覧
| 構成部材 | シリーズ | 数量 | ボルト | 数量 | ナット | 数量 | |
| 蝶番 | HHPSN(※1) | 6 | 2 | FB6－10 | 8 | HNTU6－6 | 8 |
| 8 | 2 | FB6－12 | 8 | HNTU8－6 | 8 | ||
| 取手 | UHFNG100(※2) | 6 | 2 | SHFBS5－10 | 4 | HNTP6－5 | 4 |
| 8 | 2 | SHFBS5－12 | 4 | HNTP8－5 | 4 | ||
| 打掛錠 | HSUKJ | 6 | 1 | SHFBS4－8 | 4 | HNTP6－4 | 4 |
| 8 | 1 | SHFBS4－10 | 4 | HNTP8－4 | 4 | ||
付属アクセサリーは左開き、右開き共に同じ商品が付属します。
（※1）中材でエキスパンドを選択した場合のみ、付属の蝶番がSHHPSD6-3(6シリーズ)、SHHPSD8-3(8シリーズ)となります。
その場合、ボルトは12本付属します。
（※2）UHFNG100には上記表に加えプレートと取手取り付け用のボルト（SHFBS5-12）が2本付属します。
（※1）中材でエキスパンドを選択した場合のみ、付属の蝶番がSHHPSD6-3(6シリーズ)、SHHPSD8-3(8シリーズ)となります。
その場合、ボルトは12本付属します。
（※2）UHFNG100には上記表に加えプレートと取手取り付け用のボルト（SHFBS5-12）が2本付属します。
選定サポート情報
ミスミ安全柵の特長・選定方法動画
■中材の種類
| ■エキスパンドメタル メッシュ寸法  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
■エキスパンドメタル 目の方向  [ ! ]エキスパンドメタルは、格子のひし形が横に長いソロバン目と、 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

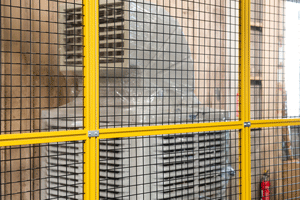

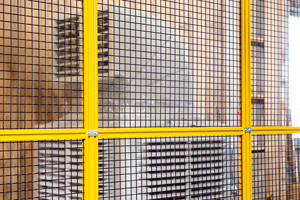

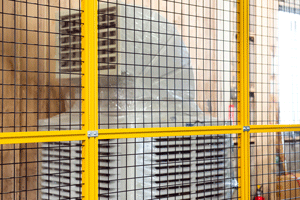

■中材フェンスネット 視認性比較
| 30ピッチ | 40ピッチ | 50ピッチ |
 |  |  |
■波長別透過率曲線
[ ! ]実測値であり保証値ではありません。
■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)
| 透明 | ブラウンスモーク | オレンジ |
 |  |  |
ご注文例
| No. | 商品名 | 型番 | 出荷日 | 数量 | 単価(参考) | 小計(参考) | 合計(参考) |
| ①-1 | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1000-D1850-H150 | 4日目 | 8 | 12,317 | 98,536 | 345,540円 |
| ①-2 | Hシリーズ安全柵ユニット | K-HFUB8-50B-W1000-D1850-H150 | 4日目 | 1 | 18,948 | 18,948 | |
| ② | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1370-D1850-H150 | 4日目 | 1 | 20,108 | 20,108 | |
| ③ | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1460-D1850-H150 | 4日目 | 3 | 20,874 | 62,622 | |
| ④ | スライドユニット | K-HFUBQLY8-50B-W1000-D1850-H150 | 5日目 | 1 | 80,157 | 80,157 | |
| ⑤ | 開き戸ユニット | K-HFUBHRY8-50B-W1000-D1850 | 5日目 | 1 | 28,475 | 28,475 | |
| ⑥ | アンカースタンド | HFLANK8-4040-SET | 1日目 | 6 | 959 | 5,754 | |
| ⑦ | アンカースタンド | HFLANK8-4080-SET | 1日目 | 11 | 1,278 | 14,058 | |
| ⑧ | 板金ﾌﾟﾚｰﾄ | SHPTSS8-SEP | 1日目 | 22 | 475 | 10,450 | |
| ⑨ | フレームキャップ | HFC8-4040-B | 1日目 | 32 | 201 | 6,432 |
ラインナップ
| 低ハイトタイプ | 上下同パネルタイプ | 上下別パネルタイプ | 出荷日 |
 |  |  | 部材品：3日目出荷 組立品：5日目出荷 |
| 本商品 | HFUBH | HFUCH |
