安全柵 開き戸ユニット（上下同パネルタイプ）
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・1mm単位で寸法指定が可能・標準3日目出荷の短納期、組立出荷品も標準...
詳細情報を確認するご注意
- 中材でフェンスネットをご指定の場合、フェンスネットは各辺の端の突起部を一部カットして出荷します。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 中材エキスパンドメタル×イエローフレームは一時的に納期が伸びております。9月末頃解消予定です。

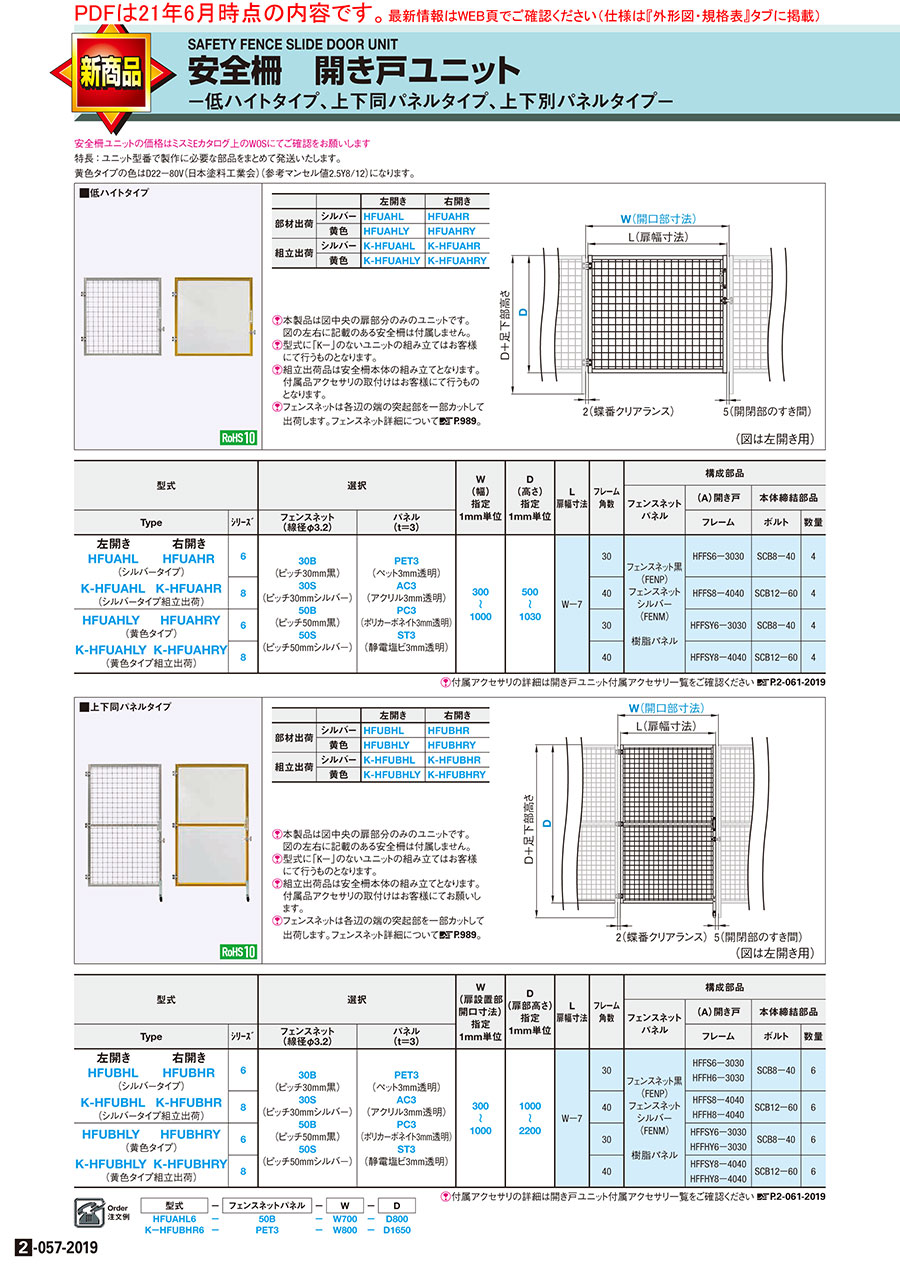

外形図・規格表
[ ! ]組立出荷品は安全柵本体の組み立てとなります。 [ ! ]付属品アクセサリの取付はお客様にて行うものとなります。
本商品は上図中央の開き戸ユニット部分のみです。図は左開き用です。
ご使用にあたって
[ ! ]Ｌ[扉幅寸法]は、W[開口部寸法]－(2+5) となります。
[ ! ]本製品は図中央の扉部分のみのユニットです。図の左右に記載のある安全柵は付属しません。
[ ! ]左右の組み合わせで観音開きとして使用可能です。扉同士のクリアランスはお客様にてお決めください。
[ ! ]足下部高さ：付属品扉用キャスタの高さ調整範囲は約85～150（参考値）です。
[ ! ]使用回数、耐久性に関するデータはございません。

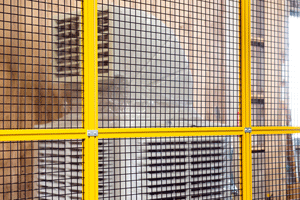

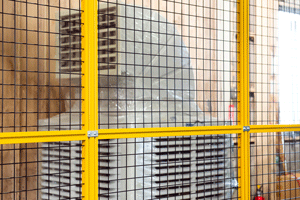

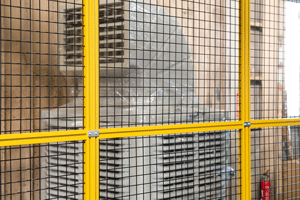

フェンスネット
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
パネル
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
複合板
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
フレーム
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
| 左開き | 右開き | ||
| 部材出荷 | シルバー | HFUBHL | HFUBHR |
| 黄色 | HFUBHLY | HFUBHRY | |
| 組立出荷 | シルバー | K-HFUBHL | K-HFUBHR |
| 黄色 | K-HFUBHLY | K-HFUBHRY |
構成部品
| 型式 | 構成部品 | |||||
| フェンスネット パネル 複合板 | (A)開き戸 | 本体締結部品 | ||||
| TYPE | ｼﾘｰｽﾞ | フレーム ※材質：A6063S-T5 | ボルト | 数量 | ||
| (シルバータイプ) HFUBHL （左開き） HFUBHR （右開き） (シルバータイプ組立出荷) K-HFUBHL （左開き） K-HFUBHR （右開き） | 6 | フェンスネット 黒 (FENP) フェンスネット シルバー (FENM) エキスパンドメタル 黒 エキスパンドメタル シルバー 樹脂パネル 複合板 | HFFS6-3030 HFFH6-3030 HFVS6-3030 HFVH6-3030 | SCB8-40 | 6 | |
| 8 | HFFS8-4040 HFFH8-4040 HFVS8-4040 HFVH8-4040 | SCB12-60 | ||||
| (黄色タイプ) HFUBHLY （左開き） HFUBHRY （右開き） (黄色タイプ組立出荷) K-HFUBHLY （左開き） K-HFUBHRY （右開き） | 6 | HFFSY6-3030 HFFHY6-3030 HFVSY6-3030 HFVHY6-3030 | SCB8-40 | |||
| 8 | HFFSY8-4040 HFFHY8-4040 HFVSY8-4040 HFVHY8-4040 | SCB12-60 | ||||
[ ! ]エキスパンドメタル選択時はフレームがHFVS,HFVHとなります。
[ ! ]エキスパンドメタル選択時は振動防止用のシムとして、NSCP1H-S-6が付属されますので、お客様にてフレーム溝への挿入をお願いいたします。
挿入方法につきましては、NSCP1H-S-6商品ページをご確認ください。
規格表
| 型式 | - | フェンスネット エキスパンドメタル パネル 複合板 パネルなし | - | W | - | D | ||
| HFUBHL6 | - | 50B | - | W1000 | - | D2000 | ||
| K-HFUBHRY8 | - | FS3 | - | W1000 | - | D2000 | ||
| 型式 | 選択 | W (幅) 開口部寸法 指定 1mm単位 | D (高さ) 指定 1mm単位 | L 扉幅寸法 | T 厚み | ||||||||
| TYPE | ｼﾘｰｽﾞ | フェンスネット (線径φ3.2) | エキスパンドメタル | パネル(t=3) | 複合板 (t＝3) | なし | |||||||
| ソロバン目 | タタミ目 | 透明 | ブラウンスモーク | オレンジ | |||||||||
| (シルバータイプ) HFUBHL（左開き） HFUBHR（右開き） (シルバータイプ組立出荷) K-HFUBHL（左開き） K-HFUBHR（右開き） | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | X32B (XS32 黒) X32S (XS32 シルバー) X42B (XS42 黒) X42S (XS42 シルバー) | X32BV (XS32 黒) X32SV (XS32 シルバー) X42BV (XS42 黒) X42SV (XS42 シルバー) | PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST3 (制電塩ビ) | BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート） | DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ） | FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード) | N (パネルなし) | 300 ～ 1000 | 1000 ～ 2200 | W-7 | 30 |
| 8 | 40 | ||||||||||||
| (黄色タイプ) HFUBHLY（左開き） HFUBHRY（右開き） (黄色タイプ組立出荷) K-HFUBHLY（左開き） K-HFUBHRY（右開き） | 6 | 30 | |||||||||||
| 8 | 40 | ||||||||||||
付属品
| 構成部材 | シリーズ | 数量 | ボルト | 数量 | ナット | 数量 | |
| ①蝶番 | HHPSN(※1) | 6 | 3 | FB6－10 | 12 | HNTU6－6 | 12 |
| 8 | 3 | FB6－12 | 12 | HNTU8－6 | 12 | ||
| ②取手 | UHFNG100(※2) | 6 | 2 | SHFBS5－10 | 4 | HNTP6－5 | 4 |
| 8 | 2 | SHFBS5－12 | 4 | HNTP8－5 | 4 | ||
| ③打掛錠 | HSUKJ | 6 | 1 | SHFBS4－8 | 4 | HNTP6－4 | 4 |
| 8 | 1 | SHFBS4－10 | 4 | HNTP8－4 | 4 | ||
| ④扉キャスター | SQCM | 6 | 1 | SCB6-14 | 2 | HNTP6－6 | 2 |
| 8 | 1 | SCB8-18 | 2 | HNTP8－8 | 2 | ||
（※1）中材でエキスパンドを選択した場合のみ、付属の蝶番がSHHPSD6-3(6シリーズ)、SHHPSD8-3(8シリーズ)となります。
その場合、ボルトは18本付属します。
（※2）UHFNG100には上記表に加えプレートと取手取り付け用のボルト（SHFBS5-12）が2本付属します。
（図は左開き用）

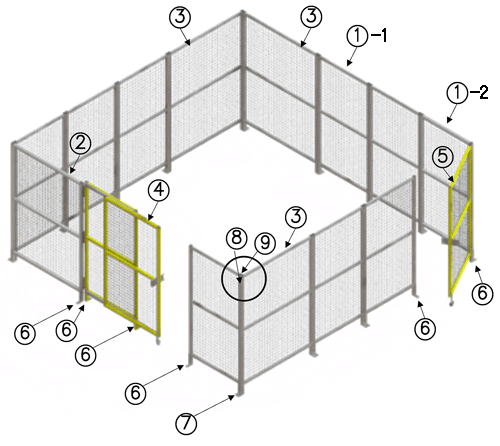

[ ! ]開き戸ユニットは、開き戸（A）と①～④の付属アクセサリで構成されています。使用例は判別の為商品を着色しています。
【参考】表記の商品は付属しません。
追加工
| 型式 | - | フェンスネット エキスパンドメタル パネル 複合板 パネルなし | - | W | - | D | - | （追加工 Code） | ||
| HFUBHL6 | - | PET3 | - | W1000 | - | D2000 | - | NL | ||
| Alteration | Code | Spec | ￥/1Code |
| 打掛錠無 | NL | 打掛錠なしの状態で出荷します | －350 |
選定サポート情報
■中材の種類
| ■エキスパンドメタル メッシュ寸法  | |||||||||||||||||||||||||||||||||||||||||||||||||||||
■エキスパンドメタル 目の方向  [ ! ]エキスパンドメタルは、格子のひし形が横に長いソロバン目と、 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
[ ! ]実測値であり保証値ではありません。
| 透明 | ブラウンスモーク | オレンジ |
 |  |  |
使用例
■付属アクセサリー取付方法（6シリーズ）
・蝶番取付方法
・扉キャスター取付方法
・取手・打掛錠取付方法
関連部品
アジャスタパッド・アンカー | フレームキャップ | ||||
カテゴリページ | |||||
代表商品 | |||||
画像 |  |  |  |  | |
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
アルミフレーム総合情報ページ
- 安全柵のラインナップ・組み立て方は「商品特長・選び方ページ」をご覧ください。
- 安全柵の固定方法（アンカーについて）や中材についての詳細は「周辺部品・中材ページ」をご覧ください。
- 安全柵の強度計算等技術情報は「技術情報ページ」をご覧ください。
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】
・1mm単位で寸法指定が可能
・標準3日目出荷の短納期、組立出荷品も標準5日目の短納期出荷
・寸法を選ぶだけで必要な部材が届くので設計不要、組立も簡単
・2023年4月よりエキスパンドメタルを追加
・2023年9月よりオレンジパネルを追加
・組立出荷品はフェンスネット・パネルをアルミフレームに組み付けた状態での出荷となります
※ご指定いただく幅寸法（W）は開口寸法、高さ（D）は扉部の高さです、足下開口部の寸法は含まれません
ご注意
- 中材でフェンスネットをご指定の場合、フェンスネットは各辺の端の突起部を一部カットして出荷します。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 中材エキスパンドメタル×イエローフレームは一時的に納期が伸びております。9月末頃解消予定です。
納期・価格
納期
| 3 | 日目出荷 |
●組立出荷選択時
| 5 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1〜5 | 6～ |
| 出荷日 | 通常 | お見積り |
出荷日については、こちらをご覧ください。
概要・仕様
ラインナップ
| 低ハイトタイプ | 上下同パネルタイプ | 上下別パネルタイプ | 出荷日 |
 |  |  | 部材品：3日目出荷 組立品：5日目出荷 |
| HFUAH | 本商品 | HFUCH |
ご注文例
| No. | 商品名 | 型番 | 出荷日 | 数量 | 単価(参考) | 小計(参考) | 合計(参考) |
| 1 | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1000-D1850-H150 | 4日目 | 9 | 11,730 | 105,570 | 319,618円 |
| 2 | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1370-D1850-H150 | 4日目 | 1 | 19,150 | 19,150 | |
| 3 | Nシリーズ安全柵ユニット | K-NFUB8-50B-W1460-D1850-H150 | 4日目 | 3 | 19,880 | 59,640 | |
| 4 | スライドユニット | K-HFUBQLY8-50B-W1000-D1850-H150 | 5日目 | 1 | 76,340 | 76,340 | |
| 5 | 開き戸ユニット | K-HFUBHRY8-50B-W1000-D1850 | 5日目 | 1 | 27,119 | 27,119 | |
| 6 | アンカースタンド | HFLANK8-4040-SET | 1日目 | 6 | 959 | 5,754 | |
| 7 | アンカースタンド | HFLANK8-4080-SET | 1日目 | 11 | 1,225 | 13,475 | |
| 8 | 板金ﾌﾟﾚｰﾄ | SHPTSS8-SEP | 1日目 | 22 | 455 | 10,010 | |
| 9 | フレームキャップ | HFC8-4040-B | 1日目 | 32 | 80 | 2,560 |
