モータ位置を上・横・下と選べるタイプです。直交軸ギヤヘッドを採用しており取付スペースの問題を解消します...
詳細を確認商品の特徴
CVMA
トップマウントタイプ(TM)
TM1 TM2 TM3 モータマウント位置仕様
TM5 モータマウント位置仕様
フレーム断面・拡大(左右対称)

サイドマウントタイプ(SM)
SM1 SM3 モータマウント位置仕様
SM2 SM4 モータマウント位置仕様
SM5 モータマウント位置仕様
ボトムマウントタイプ(BM)
BM1 BM3 BM4 モータマウント位置仕様

| フレーム | モータ カバー | プーリ ホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 |
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー 選択 | ||||||||
| TYPE | モータ マウント位置 | 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | ||||||||||
| CVMA | TM1 | − | 100 | − | 1000 | − | 25 | − | T100 | − | IM | − | 25 | − | H | − | A | |
| 型式 | B 指定10mm指定 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が 異なります。 | ||||
| Type | モータマウント位置 | 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | ||||
| CVMA | TM1 SM1 BM1 TM2 SM2 TM3 SM3 BM3 SM4 BM4 TM5 SM5 ※詳細はモータマウント位置選択表をご参考ください。 | 50~300 | 200~2000 | 25 40 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | 5 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 | H(一般仕様・緑) W(一般仕様・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) OR(耐油仕様・青) N(非粘着仕様・白) J(ベルトなし) ※その他のベルト仕様については以下のベルト選定表を参照ください。 | B(オリエンタルモータ) ※AはSCM(スピードコントロールモータ)を選定できません。 [ NG ]出力25のときパナソニックモータ適用不可。 |
| S200(三相) | IM(インダクションモータ) INVT(インダクションモータ+ 三菱製インバータ) | ||||||||
| ベルト仕様 | 標準ベルト(本体価格のみ) | オプションベルト1(+¥3,000) | オプションベルト2(+¥5,500) | ベルトなし(−¥4,000) |
| 一般用 | H(緑) W(白) HG(緑) | − | HBN(スカイブルー) | J (ベルトなし) |
| スライディング用 | G(緑) S(白) | − | − | |
| 傾斜搬送用 | LG(緑) LW(白) | − | − | |
| グリップ仕様 | − | GG(緑) GW(白) | GSN(緑) | |
| 耐油仕様 | OR(青) OH(緑) OG(緑) | OW(白) | ON(白) | |
| 非粘着仕様 | N(白) NS(白) | NB(スカイブルー) NBG(ライムグリーン) HH(緑) HW(白) | NWN(白) NSN(スカイブルー) NGN(ライムグリーン) HBG(緑) HBW(白) BW(白) | |
| 食品搬送用 | F(白) | KW(白) KSB(スカイブルー) PHB(スカイブルー) | PHN(スカイブルー) PWN(白) KWN(白) | |
| 電子部品搬送用 | D(黒) DS(黒) | − | DG(黒) |
| ギヤヘッドタイプ | モータマウント位置 | ||
| トップマウント | サイドマウント | ボトムマウント | |
| 直交軸 | ![]() | ![]() | ![]() |
| 平行軸 | ![]() | ![]() | [ ! ]モータマウント方向、モータ種類による関係寸法はこちらをご確認ください。 |
■搬送能力(TM・SM・BM) *参考値

[ ! ]アキューム搬送(スライディングベルトのみ適用)の場合は
グラフの1/2以下の搬送能力でご検討ください。
■ギヤヘッド減速比
※搬送速度はIM(モータ回転数1500rpm(50Hz)/1800rpm(60Hz))での参考値です。
*負荷状態により減少することがあります。*参考値
| ギヤヘッド 減速比 | ベルト速度(m/min) | ベルト速度(m/min) | ||
| TM・BM | SM | |||
| 50Hz | 60Hz | 50Hz | 60Hz | |
| 5 | 56.4 | 67.7 | 28.2 | 33.8 |
| 7.5 | 37.6 | 45.1 | 18.8 | 22.6 |
| 9 | 31.3 | 37.6 | 15.7 | 18.8 |
| 12.5 | 22.6 | 27.1 | 11.3 | 13.5 |
| 15 | 18.8 | 22.6 | 9.4 | 11 |
| 18 | 15.7 | 18.8 | 7.8 | 9.4 |
| 25 | 11.3 | 13.5 | 5.6 | 6.8 |
| 30 | 9.4 | 11.3 | 4.7 | 5.6 |
| 36 | 7.8 | 9.4 | 3.9 | 4.7 |
| 50 | 5.6 | 6.8 | 2.8 | 3.4 |
| 60 | 4.7 | 5.6 | 2.4 | 2.8 |
| 75 | 3.8 | 4.5 | 1.9 | 2.3 |
| 90 | 3.1 | 3.8 | 1.6 | 1.9 |
| 100 | 2.8 | 3.4 | 1.4 | 1.7 |
| 120 | 2.4 | 2.8 | 1.2 | 1.4 |
| 150 | 1.9 | 2.3 | 0.9 | 1.1 |
| 180 | 1.6 | 1.9 | 0.8 | 0.9 |
[ ! ]モータ仕様SCMの場合、(1/15)×(最大速度)まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。

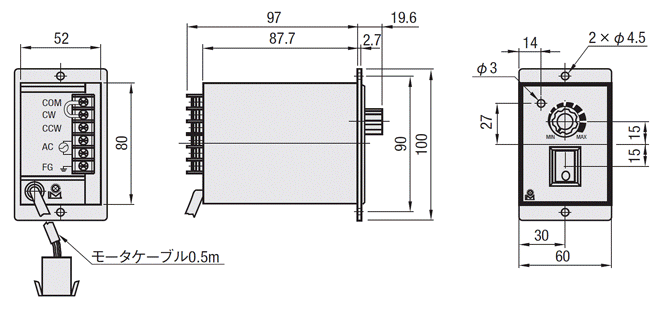

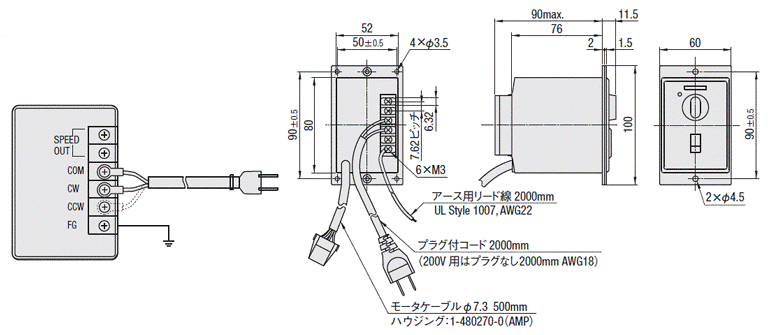

■オリエンタルモータスピードコントローラ外形図
6W/25W/40W共通
コントロールユニット裏面
白
黒
単相100V用プラグ(付属品)
(単相200V用はリード線)
接地
(アース用リード線:緑)
*図の接続でモータ軸は時計方向に回転します。
点線の位置に差し替えると反時計方向に回転します。

[ ! ]モータケーブルは延長できません。

モータ | オリエンタルモータ | |||
| モータユニット型番 | ギヤヘッド型番 | |||
| 出力 | 仕様 | 電圧 | ※□には減速比 が入ります | |
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□RA |
| 単相200V | US425-402 | |||
| 単相110V・115V | US425-401U2 | |||
| 単相220V・230V | US425-402E2 | |||
| 40W | スピードコント ロールモータ | 単相100V | US540-401 | 5GN□□RA |
| 単相200V | US540-402 | |||
| 単相110V・115V | US540-401U2 | |||
| 単相220V・230V | US540-402E2 | |||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、 スピードコントロール用取り付けねじ、取扱説明書 | |||
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
25W 40W | 1m | モーター側 コントロールユニット側 ![]() | モーター側 スピードコントローラ側 ![]() | ||
2m | |||||
3m | |||||
4m | |||||
・継ぎ足しできるケーブルの最大延長距離は4mです。 | ・継ぎ足しできるケーブルの最大延長距離は10mです。 | ||||
挿入位置 | コンベヤ側面の溝に挿入済み(4個/1溝) 追加ザグリ穴(FYA/FYB)選択時は追加挿入可能(別売) | 後入れナット(別売)追加工で指定可 加工・分解無しで挿入可能 | ||||||
品名 | 型番 | ねじの呼び | ピッチ | 品名 | 単品型番 | ねじの呼び | ピッチ | |
X部 | JIS1種六角ナット | M3(並目) | 0.5 | ― | ||||
Y部 | JIS1種六角ナット | M6(並目) | 1.0 | コンベヤ用後入れナット (10個入り) | M5(並目) | 0.8 | ||
― | M4(並目) | 0.7 | ||||||
M3(並目) | 0.5 | |||||||


| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||||||||||||||||||
| MK | モータ位置勝手違い![]() | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉:MK | [ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。 [ ! ]納期は+4日となります。 | CVMATM1-100-1000-25- T100-IM-25-H-A-MK | 6,000 | ||||||||||||||||||||||||||||
| FYA FYB | 追加ザグリ穴 ヘッド駆動 ![]() | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 〈指定方法〉:FYA300 FYA300-FYB600
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。 | CVMATM1-100-1000-25- T100-IM-25-H-A-FYA300 | 1,200 | ||||||||||||||||||||||||||||
| SCB | スピードコントローラ用ブラケット付属 (ブラシレスモータのコントローラにも適用可) <スピードコントローラブラケット規格図> ①スピードコントローラブラケット ![]() | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉: SCB パナソニック・オリエンタル・台湾製モータのコントローラに対応します。 | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ(M4x8)2本付属 [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 [ NG ]海外電圧TA100、TA110、TA115、TA200、TA220、TA230におけるパナソニック製スピードコントローラに適用不可。 | CVMATM1-100-1000-25- T100-IM-25-H-A-SCB | 800 | ||||||||||||||||||||||||||||
| CW | モータカバー窓付きタイプ ヘッド駆動 中間駆動 ![]() | モーターカバー窓付きタイプに変更できます。 〈指定方法〉:CW | [ ! ]メンテナンス用に樹脂プレート単品でも購入可能 [ NG ]CVMASM□は、CWは選択不可。 | CVMATM1-100-1000-25- T100-IM-25-H-A-CW | 3,000 | ||||||||||||||||||||||||||||
| ANT□ | 後入れナット付属![]() | ミスミコンベヤフレーム溝用の後入れナットを付属します。 材質:SUS316相当・焼結 〈指定方法〉:ANT5-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVMATM1-100-1000-25- T100-IM-25-H-A-ANT5-Q8-4 |
| ||||||||||||||||||||||||||||
| TBM | 端子箱付モータ ■オリエンタル仕様 ![]() | インダクションモータを端子箱付きのタイプに変更します。 〈指定方法〉:TBM | [ ! ]オリエンタル仕様のみ選定可能。 ※5日目商品は納期が+3日となります。 | CVMATM1-100-1000-25- T100-IM-25-H-A-TBM | 5,000 | ||||||||||||||||||||||||||||
| 追加工 コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm (アジャスタボルトタイプ、スタンド□台+補強材) ![]() *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉: NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000(GVシリーズはL寸≧1400)の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が(□-1)台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
*取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | CVMATM1-100-1000-25- T100-IM-25-H-A-NA1-H800-PN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm (アジャスタボルトタイプ、スタンド□台+補強材) ![]() | CVMATM1-100-1000-25- T100-IM-25-H-A-WA2-H800-P500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は(基準単価+追加スタンド価格x(□-1)となります。
コンベヤ用スタンドI型(NA□)
コンベヤ用スタンドH型(WA□)
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型式 | B | ¥本体価格 1~5コ | |||||||||||||||||
| L200〜300 | L305〜400 | L405〜500 | L505〜600 | L605〜700 | L705〜800 | L805〜900 | L905〜1000 | L1005〜1100 | L1105〜1200 | L1205〜1300 | L1305〜1400 | L1405〜1500 | L1505〜1600 | L1605〜1700 | L1705〜1800 | L1805〜1900 | L1905〜2000 | ||
| CVMATM□ CVMABM□ | 50~100 | 90,300 | 91,250 | 92,090 | 92,930 | 93,450 | 94,190 | 95,030 | 95,760 | 96,710 | 97,550 | 98,700 | 99,750 | 101,010 | 102,270 | 103,640 | 104,900 | 106,260 | 107,310 |
| 110~150 | - | 96,500 | 97,340 | 98,180 | 99,230 | 100,070 | 101,120 | 102,060 | 103,110 | 104,060 | 105,000 | 105,950 | 107,000 | 107,940 | 108,990 | 110,250 | 111,510 | 112,350 | |
| 160~200 | - | - | - | 105,000 | 105,840 | 106,790 | 107,730 | 108,570 | 109,830 | 110,990 | 111,830 | 112,770 | 113,930 | 115,190 | 116,660 | 117,810 | 118,970 | 120,120 | |
| 210~250 | - | - | - | - | - | 114,140 | 115,080 | 116,240 | 117,390 | 118,650 | 120,020 | 121,280 | 122,850 | 124,530 | 125,900 | 127,790 | 129,570 | 131,570 | |
| 260~300 | - | - | - | - | - | - | 119,180 | 120,330 | 121,700 | 123,170 | 124,850 | 126,320 | 127,890 | 129,570 | 131,360 | 132,620 | 134,820 | 137,660 | |
| CVMASM□ | 50~100 | 103,850 | 104,480 | 105,110 | 105,740 | 106,470 | 107,310 | 108,150 | 108,990 | 109,730 | 110,460 | 111,410 | 112,250 | 113,090 | 114,030 | 114,980 | 116,030 | 116,970 | 117,920 |
| 110~150 | - | 109,520 | 110,250 | 111,200 | 112,040 | 112,980 | 113,720 | 114,450 | 115,290 | 116,030 | 116,870 | 117,500 | 118,340 | 119,390 | 120,540 | 121,590 | 122,850 | 124,010 | |
| 160~200 | - | - | - | 117,920 | 118,650 | 119,600 | 120,650 | 121,700 | 122,750 | 123,590 | 124,640 | 125,790 | 127,050 | 128,420 | 129,780 | 131,040 | 132,620 | 134,090 | |
| 210~250 | - | - | - | - | - | 127,790 | 128,730 | 129,890 | 130,940 | 131,990 | 133,140 | 134,400 | 136,290 | 138,080 | 139,550 | 140,810 | 142,280 | 143,960 | |
| 260~300 | - | - | - | - | - | - | 131,780 | 133,250 | 134,720 | 136,080 | 137,130 | 138,390 | 139,440 | 141,020 | 142,700 | 144,480 | 146,580 | 149,420 | |
[ ! ]価格表にて「−」が付いているサイズはお取り扱いがございません。
取り扱いなし型番例:CVMATM1-160-400-25-T100-IM-15-G-B
| モータ・ベルト 仕様価格 | モータ出力 | 仕様 | A(パナソニックモータ) | B(オリエンタルモータ) |
| 25W 40W | IM | 本体価格 | ||
| SCM | ― | 本体価格+¥ 6,000 | ||
| INVT | 本体価格+¥ 9,400 | |||
| ギヤヘッド 仕様価格 | マウント位置 | A(パナソニックモータ) | B(オリエンタルモータ) |
| TM5・SM5 | 本体価格 | 本体価格 | |
| TM1~3 SM1~4 BM1~4 | 本体価格+¥6,700 | 本体価格+¥8,600 |
| ベルト 仕様価格 | 標準ベルト | オプションベルト1 | オプションベルト2 | ベルトなし |
| 本体価格のみ | 本体価格+¥3,000 | 本体価格+¥5,500 | 本体価格−¥4,000 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜2 | 3〜5 | 6〜 |
| 値引率 | 基準単価 | 基準単価 | お見積り |
| 出荷日 | 通常 | +2日 | |
| 8 | 日目出荷 |
| 商品名 | モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30 | モータマウント位置選択タイプ 蛇行抑制桟付ヘッド駆動2溝フレームφ30 | SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム(プーリ径30mm)- | GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム(プーリ径30mm)- | SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30 | SVシリーズ ヘッド駆動2溝フレーム(プーリ径30mm) |
|---|---|---|---|---|---|---|
| 写真 |
| |||||
| 駆動種類 | ヘッド駆動 トップマウント サイドマウント | ヘッド駆動 トップマウント サイドマウント | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 |
| 最大搬送重量(kg) | 15 | 15 | 15 | 15 | 15 | 15 |
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 39日目 |
- ( - ) | 40日目 |
- ( - ) | 39日目 |
モータ位置を上・横・下と選べるタイプです。直交軸ギヤヘッドを採用しており取付スペースの問題を解消します。
【小冊子】
2018年度コンベヤ専用小冊子を発刊。請求は「こちら」から(無料)
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実!

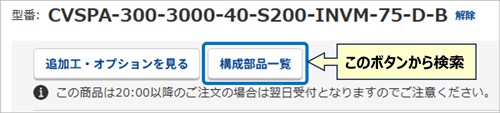

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
