平ベルトコンベヤ【CVシリーズ】モータ位置選択タイプ 蛇行抑制桟付ヘッド駆動2溝フレームΦ30
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：20日目～22日目
モータの取付位置を上・横・下と選べるタイプです。直交軸ギヤヘッドを採用しており取付スペースの問題を解消...
詳細を確認- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が96型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
商品情報
外形図
CVMB
トップマウントタイプ（TM）
トップマウントタイプ（TM）
TM1 TM2 TM3 モータマウント位置仕様
TM5 モータマウント位置仕様
フレーム断面・拡大（左右対称）
X部（M3用）Y部（M6用）
サイドマウントタイプ（SM）
ボトムマウントタイプ（BM）
SM1 SM3 モータマウント位置仕様
SM2 SM4 モータマウント位置仕様
SM5 モータマウント位置仕様
BM1 BM3 BM4 モータマウント位置仕様
■材質・表面処理
| フレーム | モータ カバー | プーリ ホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 |
※1溝につき最大4個ナットが挿入されております。ナット挿入用ザグリ穴が必要な場合は、追加工にてご指定ください。
※単相インダクションモータのみコンデンサが付属します。また、コンデンサ取付け位置はお客様にて組み替えられます。
[ ! ]図JIS規格の六角ナット使用可能です。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細はこちらをご参照ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。
※単相インダクションモータのみコンデンサが付属します。また、コンデンサ取付け位置はお客様にて組み替えられます。
[ ! ]図JIS規格の六角ナット使用可能です。
[ ! ]図中の寸法はベルト仕様H（厚み0.9mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちらをご参照ください。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細はこちらをご参照ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー 選択 | ||||||||
| TYPE | モータ マウント位置 | 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | ||||||||||
| CVMB | TM1 | − | 100 | − | 1000 | − | 25 | − | T100 | − | IM | − | 25 | − | H | − | A | |
| 型式 | Ｂ 指定10ｍｍ指定 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 | ||||
| Type | モータマウント位置 | 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | ||||
| CVMB | TM1 SM1 BM1 TM2 SM2 TM3 SM3 BM3 SM4 BM4 TM5 SM5 ※詳細はモータマウント位置選択表をご参考ください。 | 50～300 | 200～2000 | 25 40 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | 5 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 | H(一般仕様・緑) W(一般仕様・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) O(耐油仕様・緑) N(非粘着仕様・白) J(ベルトなし) ※その他のベルト仕様については以下のベルト選定表を参照ください。 | Ａ(パナソニックモータ) Ｂ(オリエンタルモータ) ※AはSCM(スピードコントロールモータ)を選定できません。 [ NG ]出力25のときパナソニックモータ適用不可。 |
| S200(三相) | IM(インダクションモータ) INVM(インダクションモータ＋三菱製インバータ) | ||||||||
[ ! ]直交軸ギヤヘッドはウォームギヤを使用しております。メンテナンス時等、ベルト側からモータを回転させることはできませんのでご注意ください。
[ ! ]蛇行抑制桟付ベルトはプライ数（厚さ）に応じて反りが発生する可能性がありますのでご確認ください。
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。[ NG ]スピードコントローラ用ブラケットは、海外電圧TA100、TA110、TA115、TA200、TA220、TA230におけるパナソニック製スピードコントローラには適用不可です。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ NG ]モータ・ギヤヘッド無しでは注文できません。
■モータマウント位置選択表
| ギヤヘッドタイプ | モータマウント位置 | ||
| トップマウント | サイドマウント | ボトムマウント | |
| 直交軸 |  |  |  |
| 平行軸 |  |  | [ ! ]モータマウント方向、モータ種類による関係寸法はこちらをご確認ください。 |
■ベルト選定表
[ ! ]平ベルト詳細はこちら〜参照
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+94) / 1000 小数点第3位四捨五入 単位：ｍ （Ｌ＝プーリ間長さ）
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちらをご参照ください。 (参考)
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。
| ベルト仕様 | 標準ベルト(本体価格のみ) | オプションベルト１(＋￥3,000) | オプションベルト２(＋￥5,500) | ベルトなし(−￥4,000) |
| 一般用 | H(緑) W(白) | − | − | Ｊ (ベルトなし) |
| スライディング用 | G(緑) S(白) | − | − | |
| 傾斜搬送用 | − | − | − | |
| グリップ仕様 | − | − | GG(緑) GW(白) | |
| 耐油仕様 | O(緑) | OW(白) | − | |
| 非粘着仕様 | N(白) | NB(スカイブルー) NBG(ライムグリーン) HH(緑) HW(白) | − | |
| 食品搬送用 | − | KW(白) KSB(スカイブルー) PHB(スカイブルー) | − | |
| 電子部品搬送用 | D(黒) | − | − |
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+94) / 1000 小数点第3位四捨五入 単位：ｍ （Ｌ＝プーリ間長さ）
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちらをご参照ください。 (参考)
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。
搬送能力算出
■搬送能力（TM・SM・BM） ＊参考値
■ギヤヘッド減速比
[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。
[ ! ]このグラフは水平条件での搬送能力です。
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。＊参考値
| ギアヘッド 減速比 | ベルト速度（m/min） | ベルト速度（m/min） | ||
| TM・BM | SM | |||
| 50Hz | 60Hz | 50Hz | 60Hz | |
| 5 | 56.4 | 67.7 | 28.2 | 33.8 |
| 7.5 | 37.6 | 45.1 | 18.8 | 22.6 |
| 9 | 31.3 | 37.6 | 15.7 | 18.8 |
| 12.5 | 22.6 | 27.1 | 11.3 | 13.5 |
| 15 | 18.8 | 22.6 | 9.4 | 11.3 |
| 18 | 15.7 | 18.8 | 7.8 | 9.4 |
| 25 | 11.3 | 13.5 | 5.6 | 6.8 |
| 30 | 9.4 | 11.3 | 4.7 | 5.6 |
| 36 | 7.8 | 9.4 | 3.9 | 4.7 |
| 50 | 5.6 | 6.8 | 2.8 | 3.4 |
| 60 | 4.7 | 5.6 | 2.4 | 2.8 |
| 75 | 3.8 | 4.5 | 1.9 | 2.3 |
| 90 | 3.1 | 3.8 | 1.6 | 1.9 |
| 100 | 2.8 | 3.4 | 1.4 | 1.7 |
| 120 | 2.4 | 2.8 | 1.2 | 1.4 |
| 150 | 1.9 | 2.3 | 0.9 | 1.1 |
| 180 | 1.6 | 1.9 | 0.8 | 0.9 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。

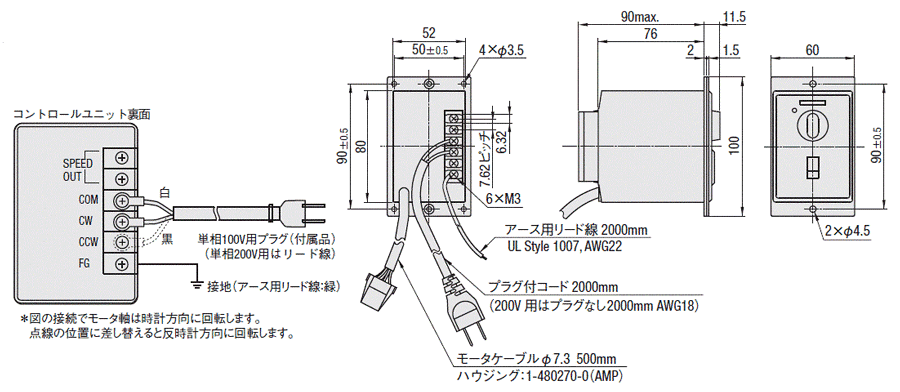

■オリエンタルモーター スピードコントローラ外形図
25W/40W 共通
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
25W/40W 共通
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
■スピードコントロールモータ型番
モータ | オリエンタルモータ | |||
モータ型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
出力 | 仕様 | 電圧 | ||
25W | スピードコント ロールモータ | 単相100V | ||
単相200V | ||||
40W | スピードコント ロールモータ | 単相100V | ||
単相200V | ||||
備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、コンデンサ＊、 スピードコントロール用取り付けねじ、取扱説明書 ＊60Ｗ、90Ｗのみ。 | |||
■オリエンタルモータ製スピードコントロールモータ用 延長用接続ケーブル（別売り）
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
25W 40W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
■コンベヤ 溝部適用ナット
挿入位置 | コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
X部 | JIS1種六角ナット | M3 （並目） | 0.5 | ― | ||||
Y部 | JIS1種六角ナット | M6 （並目） | 1.0 | コンベヤ用後入れナット （10個入り） | M5 （並目） | 0.8 | ||
― | M4 （並目） | 0.7 | ||||||
M3 （並目） | 0.5 | |||||||
メンテナンス部品検索（構成部品一覧）
- メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。 - 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
コンベヤ構成部品
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||||||||||||||||||
| MK | モータ位置勝手違い | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉：MK | [ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。 [！]納期は+4日となります。 | CVMBTM1-100-1000-25- T100-IM-25-H-A-MK | 6,000 | ||||||||||||||||||||||||||||
| FYA FYB | 追加ザグリ穴 ヘッド駆動  | 追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。 〈指定方法〉：FYA300 FYA300-FYB600
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。 | CVMBTM1-100-1000-25- T100-IM-25-H-A-FYA300 | 1,200 | ||||||||||||||||||||||||||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可） ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉： SCB パナソニック・オリエンタル・台湾製モータのコントローラに対応します。 | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 [ NG ]海外電圧TA100、TA110、TA115、TA200、TA220、TA230におけるパナソニック製スピードコントローラに適用不可。 | CVMBTM1-100-1000-25- T100-IM-25-H-A-SCB | 800 | ||||||||||||||||||||||||||||
| CW | モータカバー窓付きタイプ ヘッド駆動 中間駆動  | モーターカバー窓付きタイプに変更できます。 〈指定方法〉：CW | [ ! ]メンテナンス用に樹脂プレート単品でも購入可能 [ NG ]CVMBSM□は、CWは選択不可。 | CVMBTM1-100-1000-25- T100-IM-25-H-A-CW | 3,000 | ||||||||||||||||||||||||||||
| ANT□ | 後入れナット付属 | ミスミコンベヤフレーム溝用の後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT5-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVMBTM1-100-1000-25- T100-IM-25-H-A-ANT5-Q8-4 |
| ||||||||||||||||||||||||||||
| TBM | 端子箱付モータ ■オリエンタル仕様  | インダクションモータを端子箱付きのタイプに変更します。 〈指定方法〉：TBM | [ ! ]オリエンタル仕様のみ選定可能。 ※5日目商品は納期が＋3日となります。 | CVMBTM1-100-1000-25- T100-IM-25-H-A-TBM | 5,000 | ||||||||||||||||||||||||||||
| 追加工 コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | CVMBTM1-100-1000-25- T100-IM-25-H-A-NA1-H800-PN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | CVMBTM1-100-1000-25- T100-IM-25-H-A-WA2-H800-P500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
.gif){kind=icon}
外形図へ戻る価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜5コ | |||||||||||||||||
| L200〜300 | L305〜400 | L405〜500 | L505〜600 | L605〜700 | L705〜800 | L805〜900 | L905〜1000 | L1005〜1100 | L1105〜1200 | L1205〜1300 | L1305〜1400 | L1405〜1500 | L1505〜1600 | L1605〜1700 | L1705〜1800 | L1805〜1900 | L1905〜2000 | ||
| CVMBTM□ CVMBBM□ | 50～100 | 98,910 | 100,170 | 101,330 | 102,900 | 104,370 | 105,630 | 106,890 | 108,050 | 109,200 | 110,570 | 111,720 | 112,770 | 114,240 | 115,500 | 116,760 | 118,130 | 120,330 | 122,220 |
| 110～150 | － | 105,530 | 106,890 | 108,360 | 109,620 | 110,990 | 112,560 | 113,720 | 114,980 | 116,550 | 118,020 | 119,490 | 120,860 | 122,640 | 125,060 | 127,050 | 129,360 | 131,880 | |
| 160～200 | － | － | 113,190 | 114,560 | 116,030 | 117,500 | 119,180 | 120,440 | 122,120 | 123,590 | 124,950 | 126,210 | 128,000 | 130,310 | 132,300 | 134,300 | 136,290 | 138,600 | |
| 210～250 | － | － | － | 124,530 | 126,110 | 127,580 | 129,150 | 130,520 | 132,300 | 134,190 | 136,080 | 137,970 | 140,600 | 143,330 | 146,160 | 149,000 | 151,620 | 153,930 | |
| 260～300 | － | － | － | － | 128,940 | 130,620 | 132,200 | 133,880 | 135,660 | 137,660 | 139,440 | 141,540 | 143,850 | 146,690 | 149,630 | 152,780 | 155,610 | 158,130 | |
| CVMBSM□ | 50～100 | 109,100 | 110,150 | 111,300 | 112,560 | 113,820 | 115,190 | 116,660 | 118,020 | 119,490 | 120,860 | 122,120 | 123,380 | 124,640 | 126,210 | 128,000 | 129,780 | 131,250 | 132,620 |
| 110～150 | － | 115,500 | 116,970 | 118,340 | 119,810 | 121,380 | 122,850 | 124,220 | 125,900 | 127,260 | 128,730 | 130,310 | 131,780 | 133,350 | 135,030 | 136,920 | 138,600 | 141,020 | |
| 160～200 | － | － | 122,220 | 123,590 | 125,060 | 126,530 | 128,000 | 129,570 | 131,040 | 132,620 | 134,090 | 135,660 | 137,130 | 138,710 | 140,700 | 142,700 | 144,900 | 147,740 | |
| 210～250 | － | － | － | 132,720 | 134,400 | 136,190 | 137,870 | 139,760 | 141,540 | 143,430 | 145,320 | 147,210 | 149,210 | 151,620 | 154,250 | 156,980 | 159,600 | 162,540 | |
| 260～300 | － | － | － | － | 136,500 | 138,390 | 140,280 | 142,170 | 144,170 | 146,060 | 148,050 | 150,050 | 152,150 | 155,190 | 158,030 | 161,070 | 163,800 | 166,220 | |
| モータ・ベルト 仕様価格 | モータ出力 | 仕様 | A(パナソニックモータ) | B(オリエンタルモータ) |
| 25W 40W | IM | 本体価格 | ||
| SCM | − | 本体価格＋￥ 6,000 | ||
| INVM | 本体価格＋￥9,400 | |||
| ギヤヘッド 仕様価格 | マウント位置 | A(パナソニックモータ) | B(オリエンタルモータ) |
| TM5・SM5 | 本体価格 | 本体価格 | |
| TM1～3 SM1～4 BM1～4 | 本体価格＋￥6,700 | 本体価格＋￥8,600 |
| ベルト 仕様価格 | 標準ベルト | オプションベルト1 | オプションベルト2 | ベルトなし |
| 本体価格のみ | 本体価格＋￥3,000 | 本体価格＋￥5,500 | 本体価格−￥4,000 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜2 | 3〜5 | 6〜 |
| 値引率 | 基準単価 | 基準単価 | お見積り |
| 出荷日 | 通常 | ＋2日 | |
納期
| 8 | 日目出荷 |
[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
関連商品
| 商品名 | モータマウント位置選択タイプ 蛇行抑制桟付ヘッド駆動2溝フレームφ30 | モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30 | SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30 | SVシリーズ ヘッド駆動2溝フレーム（プーリ径30mm） |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | ヘッド駆動 トップマウント サイドマウント | ヘッド駆動 トップマウント サイドマウント | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 |
| 最大搬送重量（kg） | 15 | 15 | 15 | 15 | 15 | 15 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
- ( - ) | 20日目 |
- ( - ) | 22日目 |
詳細情報
基本情報
モータの取付位置を上・横・下と選べるタイプです。直交軸ギヤヘッドを採用しており取付スペースの問題を解消します。桟付ベルトにより蛇行を抑制します。
【小冊子】
2018年度コンベヤ専用小冊子を発刊。請求は「こちら」から(無料)
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
コンベヤ技術関連情報
ベルト交換方法
ミスミコンベヤヘッド駆動タイプにおける平ベルト交換方法
その他の技術情報について
メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。
ミスミコンベヤ選定サイト商品担当おすすめ
平ベルトコンベヤ【CVシリーズ】モータ位置選択タイプ 蛇行抑制桟付ヘッド駆動2溝フレームΦ30のレビュー
外販用生産設備に対する付帯部品として使用
5
5.02020/11/18
搬送部位に対する機構部品として使用しています。この商品の様に数多ある類似品の中でも自社ブランド（廉価版）としての価格の優...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q基準搬送方向と逆に搬送したい
A
配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
タイミングベルトコンベヤ 【GVシリーズ】 ２列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
平ベルトコンベヤ 【SVシリーズ】 ヘッド駆動2溝フレーム（プーリ径30mm）
4.7通常出荷日:在庫品1日目
ミスミ
平ベルトコンベヤ SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム Φ30
4.5通常出荷日:8日目～
ミスミ
平ベルトコンベヤ【CVシリーズ】モータ位置選択タイプ 蛇行抑制桟付ヘッド駆動2溝フレームΦ30
5通常出荷日:在庫品1日目～
ミスミ
平ベルトコンベヤ【GVシリーズ】 フルベルトタイプ 中間駆動２溝フレーム（プーリ径３０ｍｍ）
5通常出荷日:8日目～
ミスミ
平ベルトコンベヤ【SVシリーズ】蛇行抑制桟付中間駆動2溝フレーム Φ30
2.8通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ【GVシリーズ】 ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
平ベルトコンベヤ 【SVシリーズ】 中間駆動2溝フレーム Φ30
3.6通常出荷日:8日目～
ミスミ
平ベルトコンベヤ 【CVシリーズ】モータ内蔵タイプ 2溝フレーム Φ32
2通常出荷日:8日目
