現在、オリエンタルモーター仕様及び台湾モータ仕様は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了】パナソニック製スピードコントローラ仕様はメーカ生産中止のため、2022年3月31日で販売終了となりました。推奨代替品はオリエンタルモーター製スピードコントローラになります。
【販売終了】INV(インダクションモータ＋韓国製インバータ)仕様は販売終了となりました。
インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、
お客様にてインバータのご準備をお願いいたします。
規格表内の紫文字は2024年6月に規格を変更した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が10型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

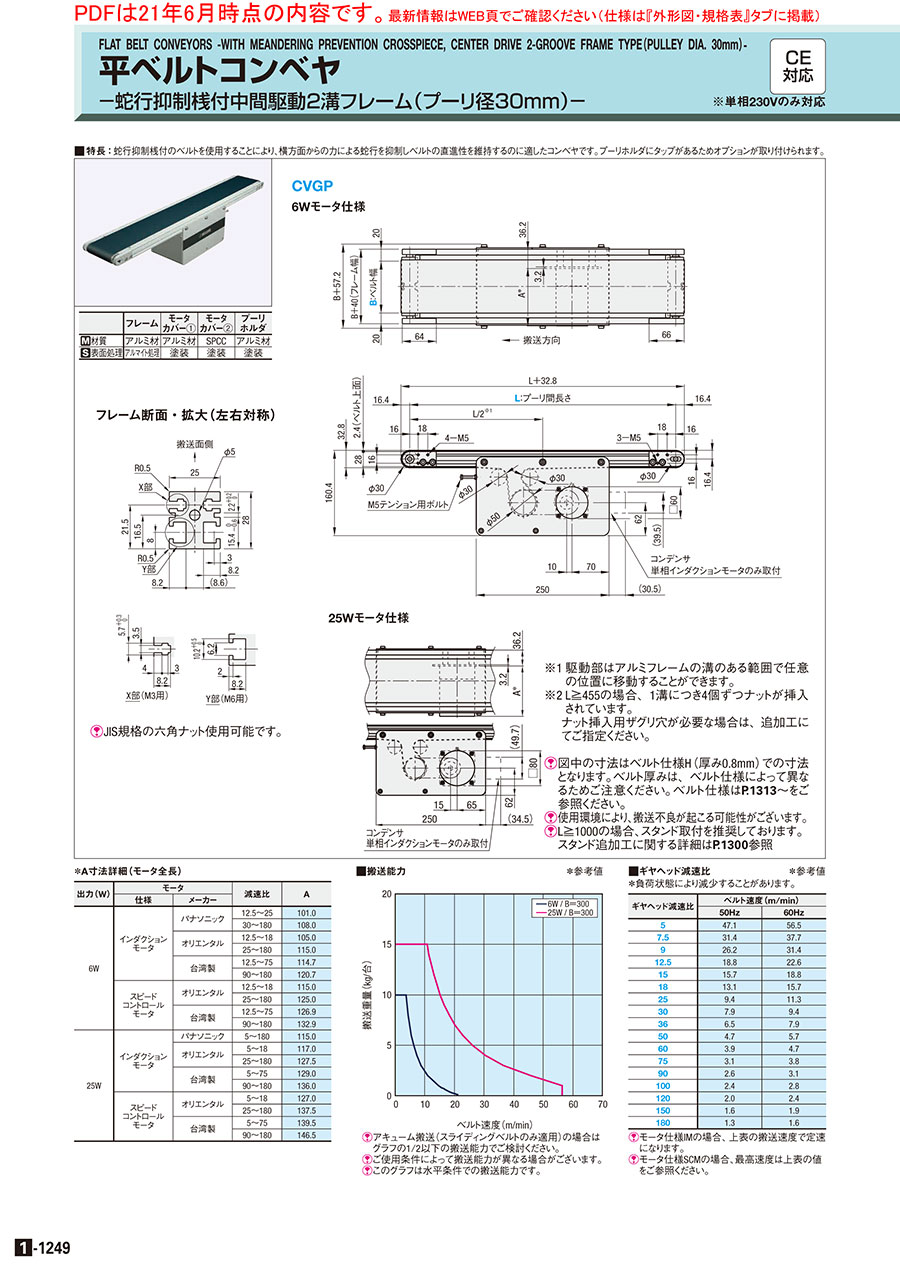

外形図

フレーム断面・拡大（左右対称）

X部(M3用)

Y部(M6用)

[ ! ]JIS規格の六角ナット使用可能です。

CVGP
6Wモータ仕様

Ａ＊は下記参照

25Wモータ仕様

※1 駆動部はアルミフレームの溝のある範囲で任意の位置に移動することができます。
※2 L≧455の場合、1溝につき4個ずつナットが挿入されています。ナット挿入用ザグリ穴が必要な場合は、追加工にてご指示下さい。
[ ! ]図中の寸法はベルト仕様H(厚み0.8mm)での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。ベルト仕様は>>こちらをご参照ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細は>>こちらをご参照ください。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。

■搬送能力

＊参考値

[ ! ]アキューム搬送 (スライディングベルトのみ
適用)の場合はグラフの1/2以下の搬送能力で
ご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる場合が
ございます。

[ ! ]このグラフは水平条件での搬送能力です。

■ギヤヘッド減速比
＊負荷状態により減少することがあります。

＊参考値

ギャヘッド減速比	ベルト速度(m/min)
ギャヘッド減速比	50Hz	60Hz
5	47.1	56.5
7.5	31.4	37.7
9	26.2	31.4
12.5	18.8	22.6
15	15.7	18.8
18	13.1	15.7
25	9.4	11.3
30	7.9	9.4
36	6.5	7.9
50	4.7	5.7
60	3.9	4.7
75	3.1	3.8
90	2.6	3.1
100	2.4	2.8
120	2.0	2.4
150	1.6	1.9
180	1.3	1.6

[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

コンベヤ　溝部適用ナット

挿入位置	Ｌ≧455以上の場合コンベヤ側面の溝に挿入済み（4個/1溝）追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR3	M3 （並目）	0.5	―
Y部	JIS1種六角ナット	LBNR6	M6 （並目）	1.0	コンベヤ用後入れナット（10個入り）	PACK-CHNT6-5	M5 （並目）	0.8
	―					PACK-CHNT6-4	M4 （並目）	0.7
	―					PACK-CHNT6-3	M3 （並目）	0.5

オリエンタルモータスピードコントローラ外形図
6W/25W共通

コントロールユニット裏面

白

黒

単相100V用プラグ(付属品)
(単相200V用はリード線)

接地
(アース用リード線：緑)

＊図の接続でモータ軸は時計方向に回転します。
　点線の位置に差し替えると反時計方向に回転します。

台湾モータスピードコントローラ外形図

[ ! ]モータケーブルは延長できません。

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。

＊A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカ
6W	インダクションモータ	オリエンタルモーター	12.5〜18	105.0
			25〜180	115.0
		台湾製	12.5〜75	114.7
			90〜180	120.7
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	115.0
			25〜180	125.0
		台湾製	12.5〜75	126.9
			90〜180	132.9
25W	インダクションモータ	オリエンタルモーター	5〜18	117.0
			25〜180	127.5
		台湾製	5〜75	129.0
			90〜180	136.0
	スピードコントロールモータ	オリエンタルモーター	5〜18	127.0
			25〜180	137.5
		台湾製	5〜75	139.5
			90〜180	146.5

	フレーム	モータカバー①	モータカバー②	プーリホルダ
[ M ]材質	アルミ材	アルミ材	SPCC	アルミ材
[ S ]表面処理	アルマイト処理	塗装	塗装	塗装

■機体重量
（モータ出力6Wの場合）　　　　(kg)

	機長L(mm)
ベルト幅 B(mm)	500	750	1000	1500	2000
50	5.8	6.5	7.3	8.7	10.1
100	7.4	8.3	9.1	10.8	12.4
150	10.6	11.7	12.8	14.9	17.1
300	13.8	15.2	16.5	19.1	21.8

※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。
※モータ出力が40Wになる場合は、2.1kg加算ください。

規格表

型式

−

モータ

−

ベルト仕様

−

モータメーカー選択

出力

−

電圧

−

仕様

−

ギヤヘッド
減速比

CVGP

−

100

−

1000

−

T100

−

CVGP

−

100

−

1000

−

(モータ・ギヤヘッドなし)

型式

B
指定1mm単位

L
指定5mm単位

モータ選択

ベルト仕様

モータメーカー選択
[ ! ]メーカーごとに価格が異なります。

出力(W)

電圧(V)

仕様

ギヤヘッド減速比

CVGP

50〜300

355〜2000

6
25

T100(単相)
T200(単相)

IM
(インダクションモータ)
SCM
(スピードコントロールモータ)

5
18
60
150

7.5
25
75
180

9
30
90

12.5
36
100

15
50
120

H(一般用・緑)
W(一般用・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用・黒)
O(耐油仕様・緑)
N(非粘着仕様・白)
J(ベルトなし)

※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。

B(オリエンタルモーター)
C(台湾製モータ)

※Cは搬送速度が20％程度低くなる可能性があります。

S200(三相)

IM(インダクションモータ)

[ NG ]出力6のとき5〜9適用不可

6
25

NV(モータなし)

NM(モータなし)

NH(ギヤヘッドなし)

R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちらを参照 [ ! ]ベルト詳細は>>こちらを参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定情報サイト」の「技術情報」をご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定情報サイト」参照
[ ! ]蛇行抑制桟付ベルトはプライ数（厚さ）に応じて反りが発生する可能性があるのでご確認ください。
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。

ベルト仕様	標準ベルト(本体価格のみ)	オプションベルト１(＋￥3,000)	オプションベルト２(＋￥5,500)	ベルトなし(−￥4,000)
一般用	H(緑)　W(白)	−	−	Ｊ (ベルトなし)
スライディング用	G(緑)　S(白)	−	−
傾斜搬送用	−	−	−
グリップ仕様	−	−	GG(緑)　GW(白)
耐油仕様	O(緑)	OW(白)	−
非粘着仕様	N(白)	NB(スカイブルー)　NBG(ライムグリーン) HH(緑)　HW(白)	−
食品搬送用	−	KW(白)　KSB(スカイブルー)　PHB(スカイブルー)	−
電子部品搬送用	D(黒)	−	−

[ ! ]平ベルト詳細は>>こちら〜参照
[ ! ]モータメーカC（台湾製モータ）は、H・W・G・S・D・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+A) / 1000　　　Ｌ＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
通常とローラエッジ追加工の場合で計算式のAの値が異なります。
A＝通常：270、片側ローラエッジ(HR/MR)：250、両側ローラエッジ(WR)：240
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちら(参考)
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。

スピードコントロールモータ型番

モータ			オリエンタルモーター		台湾製モータ
			モータ型番	ギヤヘッド型番 ※□には減速比が入ります		ギヤヘッド型番 ※□には減速比が入ります
					モータ型番
出力	仕様	電圧
6W	スピードコントロールモータ	単相100V	US206−401	2GN□S	PACMSV-UT60-W6-V100	PACMGXT60-□
		単相200V	US206−402		PACMSV-UT60-W6-V200
25W	スピードコントロールモータ	単相100V	US425−401	4GN□S	PACMSV-UT80-W25-V100	PACMGXT80-□
		単相200V	US425−402		PACMSV-UT80-W25-V200
備考			[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット、コンデンサ＊、スピードコントロール用取り付けねじ、取扱説明書＊60Ｗ、90Ｗのみ。		[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。

オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）

モータ出力	延長用接続ケーブル型番
	長さ	単相100V、単相200V		単相110V、単相115V 単相220V、単相230V

6W 25W	1m	CC-1	モーター側コントロールユニット側	CC01SU05	モーター側スピードコントローラ側
	2m	CC-2		CC02SU05
	3m	CC-3		CC03SU05
	4m	CC-4		CC04SU05
		・継ぎ足しできるケーブルの最大延長距離は4mです。		・継ぎ足しできるケーブルの最大延長距離は10mです。

[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

駆動位置指定

駆動部の位置を指定できます。
〈指定方法〉：MP152
[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。

対応コンベヤ	MP
CVGN・CVGP	68≦MP≦L-302
CVGN・CVGP(HR)	73≦MP≦L-302
CVGN・CVGP(MR)	68≦MP≦L-312
CVGN・CVGP(WR)	73≦MP≦L-312

[ ! ]ベルト受けローラは任意の位置に
移動します。
[ ! ]ベルトの厚みにより、MP寸法公差は
±1となります。
[ ! ]駆動部を端部に移動するとベルトが
斜めに安定することがありますが、
使用上問題ありません。

CVGP-100-1000-
25-T100-IM-25-
H-B-MP100

2,000

FYA
FYB

追加ザグリ穴

中間駆動

追加でナット挿入用のザグリ穴を手前と奥の
フレームに加工します。
〈指定方法〉：FYA300　FYA300-FYB600

対応コンベヤ	FYA・FYB
CVGN・CVGP	60≦FYA・FYB≦（L-60）
CVGN・CVGP(HR)	75≦FYA・FYB≦（L-60）
CVGN・CVGP(MR)	60≦FYA・FYB≦（L-75）
CVGN・CVGP(WR)	75≦FYA・FYB≦（L-75）

[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15
[ ! ]指定範囲は左記表となります。
中間駆動コンベヤにおいては、
駆動部側に対しFYAは搬送方向
下流側、 FYBは上流側にご設定
ください。

CVGP-100-1000-
25-T100-IM-25-
H-B-FYA500

1,200

HR
MR

片端ローラエッジ

HR（左ローラエッジ）MR（右ローラエッジ）

コンベヤの先端片側をローラエッジに
変更します。
中間駆動タイプのみ指定できます。
〈指定方法〉：HR　MR

日目出荷

[ ! ]モータは25W以上より選定可能
[ ! ]L寸450以上より選定可能
[ NG ]B（ベルト幅）201mm以上は
選定不可

CVGP-100-1000-
25-T100-IM-25-
H-B-HR

15,000

HR
MR

両側ローラエッジ

コンベヤの先端両側をローラエッジに
変更します。
中間駆動タイプのみ指定できます。
〈指定方法〉：WR

日目出荷

[ ! ]モータは25W以上より選定可能
[ ! ]L寸450以上より選定可能
[ NG ]B（ベルト幅）201mm以上は
選定不可

CVGP-100-1000-
25-T100-IM-25-
H-B-WR

30,000

モータカバー窓付きタイプ
中間駆動

モーターカバー窓付きタイプに変更できます。
〈指定方法〉：CW

[ ! ]メンテナンス用に樹脂プレート
単品でも購入可能
詳細はこちら

CVGP-100-1000-
25-T100-IM-25-
H-B-CW

3,000

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

SCB

スピードコントローラ用ブラケット付属

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット

スピードコントローラ用の取付
ブラケットを付属します。
〈指定方法〉：　SCB

[ ! ]ブラケット取付用ねじ2個付属
[ ! ]コントローラ取付用ねじ（M4x8）2本付属
[ ! ]コンベヤによっては、スペース上取り付かない
場合があります。
[ ! ]コンベヤ型式やモータ仕様によりブラケットの
形状が異なります。

CVGP-100-1000-25-
T100-SCM-25-H-B-SCB

800

ANT□

後入れナット付属

ミスミコンベヤフレーム溝用の
後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT6-Q8-4

[ ! ]後入れナット詳細はこちら

Code	ナット数量Q	M	付属品（1本）	A	B	T
			セットスクリュー
ANT5	4 8 12	3	M4×5	4.9	7	4
（M5溝用）		4
ANT6		3	M4×6	5.9	8	4.5
（M6溝用）		4
		5

CVGP-100-1000-25-
T100-SCM-25-H-B-
ANT6-Q8-4

カット数量	￥基準単価
Q	￥基準単価
4	300
8	500
12	700

電磁ブレーキ付モータ

■配線図

インダクションモータを電磁
ブレーキモータに変更します。
〈指定方法〉：BR

[ ! ]オリエンタルモーター仕様の三相モータのみ選定可能
[ ! ]モータ詳細についてはこちら

CVGP-100-1000-25-
S200-IM-25-H-B-BR

12,000

追加工

コンベヤ用スタンド追加

適用条件

指定例

コード

NA□

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1　D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。
[ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨
しております。
[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された
仕様です。
[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	－
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	－
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
CVGN・CVGP	21	B+41

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA	1
WA	2	300～	300～
	3	1300	2000
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、
⑤ブラケットは付属しません。
[ ! ]□=1の場合自立しません。
[ ! ]□≧2の場合に④アルミフレームが
不要の場合は本追加工ではなく、
単品のCSTS、CSTWを
ご注文ください。
（こちら,およびこちら）
[ ! ]スタンドは部品を分割して発送
いたします。お客様にて
組立が必要です。

CVGP-100-1000-25-T100-
SCM-25-H-B-NA1-H800-PN

WA□

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

CVGP-200-1000-25-T100-
SCM-25-H-B-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

		〈基準単価〉	＋	〈追加スタンド価格)	=	〈スタンド合計金額〉
例）NA1-H800-PN	→	6,860円	＋	0円	=	6,860円
例）NA3-H1000-P900	→	7,470円	＋	10,260x(3-1)円	=	27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

メンテナンス部品検索（構成部品一覧）

メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。
「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は「2D図面加工品」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある「お問合せフォーム」より問い合わせください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	B	￥本体価格 1〜9コ
型式	B	Ｌ355～400	Ｌ405～500	Ｌ505～600	Ｌ605～700	Ｌ705～800	L805～900	Ｌ905～1000	Ｌ1005～1100	Ｌ1105～1200	Ｌ1205～1300	Ｌ1305～1400	Ｌ1405～1500	Ｌ1505～1600	Ｌ1605～1700	Ｌ1705～1800	Ｌ1805～1900	Ｌ1905～2000
CVGP	50～100	129,780	130,310	130,620	131,360	132,200	132,930	133,670	134,510	135,350	136,080	136,610	137,240	137,970	138,710	139,550	140,280	141,020
	110～150	134,090	135,030	135,450	136,400	137,450	138,500	139,650	140,810	141,650	142,700	143,750	144,590	145,530	146,580	147,630	148,680	149,520
	160～200	－	139,230	139,650	140,700	141,650	142,800	143,960	145,320	146,270	147,110	148,160	149,210	150,260	151,200	152,250	153,300	154,350
	210～250	－	－	148,160	149,520	150,780	152,250	153,620	155,300	156,450	157,820	158,970	160,340	161,390	162,860	164,220	165,480	166,850
	260～300	－	－	－	155,820	157,400	158,870	160,340	162,330	163,700	164,960	166,320	167,580	169,050	170,420	171,890	173,250	174,720

[ ! ]表示数量超えはWOSにてご確認ください。

モータ仕様価格	モータ出力	仕様	B(オリエンタルモーター)	C(台湾製モータ)	R(モータ・ギヤヘッドなし)
	6W 25W	IM	本体価格＋￥5,000	本体価格のみ	本体価格－￥6,000
	6W 25W	SCM	本体価格＋￥11,000	本体価格＋￥ 6,000	本体価格－￥6,000

ベルト仕様価格	標準ベルト	オプションベルト１	オプションベルト２	ベルトなし
ベルト仕様価格	本体価格のみ	本体価格＋￥3,000	本体価格＋￥5,500	本体価格−￥4,000

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜5	6〜9	10〜
値引率	基準単価	基準単価	3％
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

コンベヤ構成部品

平ベルトコンベヤ　蛇行抑制桟付中間駆動2溝フレーム　φ３０関連画像3_コンベヤ構成部品

平ベルトコンベヤ　蛇行抑制桟付中間駆動2溝フレーム　φ３０関連画像4_コンベヤ構成部品

注意事項

逆搬送は、推奨しておりません。
本製品は、防水仕様ではありません。

型番リスト

表示件数

型番

CVGP-[50-300/1]-[355-2000/5]-[6,25]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGP-[50-300/1]-[355-2000/5]-[6,25]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

CVGP-[50-300/1]-[355-2000/5]-[6,25]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGP-[50-300/1]-[355-2000/5]-[6,25]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

CVGP-[50-300/1]-[355-2000/5]-[6,25]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGP-[50-300/1]-[355-2000/5]-[6,25]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

CVGP-[50-300/1]-[355-2000/5]-[6,25]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGP-[50-300/1]-[355-2000/5]-[6,25]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

CVGP-[50-300/1]-[355-2000/5]-[6,25]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

CVGP-[50-300/1]-[355-2000/5]-[6,25]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

ベルト幅/ピッチ B

(mm)

プーリ間長さ L(mm)

モータ仕様

モータ出力

(W)

モータ電圧 T （単相） ※日本向け

(V)

モータ電圧 S （三相） ※日本向け

(V)

モータ電圧 TA （単相）※インターナショナル

(V)

モータ電圧 SA （三相）※インターナショナル

(V)

モータ電圧（モータなし）

モータメーカー選択

ギヤヘッド減速比

ベルト仕様

最小発注数量

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

モータなし [NV]

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･緑[O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

モータなし [NV]

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

200

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

200

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

200 ～ 230

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

200 ～ 230

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

100 ～ 200

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

100 ～ 200

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

100 ～ 230

[C] 台湾製モータ / [R] モータ・ギヤヘッドなし

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

50 ～ 300

355 ～ 2000

インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]

6 ～ 25

100 ～ 230

[B] オリエンタルモーター

5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	14日目
- ( - )	8日目
- ( - )	14日目
- ( - )	8日目
- ( - )	14日目
- ( - )	8日目
- ( - )	14日目
- ( - )	8日目
- ( - )	14日目

基本情報

蛇行抑制桟付のベルトを使用することにより、横方面からの力による蛇行を抑制しベルトの直進性を維持するのに適したコンベヤです。
プーリホルダにタップがあるためオプションが取り付けられます。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

ご注意

現在、オリエンタルモーター仕様及び台湾モータ仕様は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了】パナソニック製スピードコントローラ仕様はメーカ生産中止のため、2022年3月31日で販売終了となりました。推奨代替品はオリエンタルモーター製スピードコントローラになります。
【販売終了】INV(インダクションモータ＋韓国製インバータ)仕様は販売終了となりました。
インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、
お客様にてインバータのご準備をお願いいたします。
規格表内の紫文字は2024年6月に規格を変更した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

概要・仕様

仕様・概要

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平ベルトコンベヤ　ＳＶシリーズヘッド駆動2溝フレーム（プーリ径30mm）
軽量（～15kg）までの平ベルトコンベヤです。
ミスミ
平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０
乗継搬送に適した中間駆動タイプです。
ミスミ
平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０
蛇行抑制桟付きの平ベルトコンベヤです。乗継搬送に適した中間駆動タイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平ベルトコンベヤ　蛇行抑制桟付中間駆動2溝フレーム　φ３０のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

食品機械の一部として活用

満足度：5.02017/09/09

ブラケット等取り付けやすく、容易に機械に組み込むことが可能です。また、いろいろな寸法に対応することが出来るのも大きなメリ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qメンテナンス用部品を購入出来ますか？

「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/

この商品を見た人は、こんな商品も見ています

	今見ている商品平ベルトコンベヤ　蛇行抑制桟付中間駆動2溝フレーム　φ３０	平ベルトコンベヤ　蛇行抑制桟付中間駆動３溝フレーム　φ５０	平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付中間駆動３溝フレーム　φ６０／３０	平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	8日目〜	8日目〜	8日目〜	8日目〜	10日目〜	8日目〜
ベルト種類	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト
駆動位置	中間駆動	中間駆動	中間駆動	中間駆動	中間駆動	ヘッド駆動
蛇行防止	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き
テールローラ径D（テール乗移り部R）(mm)	30	50	30	30	30	30
ドライブローラ径(mm)	50	50	50	30	30	30

よく一緒に購入される商品

ミスミ
平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動…0
通常価格(税別) : -
通常出荷日 : 8日目～
ミスミ
コンベヤ用ベルト受けカバー　対応コンベヤ…0
通常価格(税別) : -
通常出荷日 : 9日目
ミスミ
横桟付平ベルト3.6
通常価格(税別) : -
通常出荷日 : 14日目
ミスミ
コンベヤ用スタンド　Ｈ型3.7
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
コンベヤ用シュート向け角度調整ブラケット0
通常価格(税別) : 2,470円
通常出荷日 : 3日目
ミスミ
台湾製モータ・ギヤヘッド4
通常価格(税別) : 3,320円-
通常出荷日 : 5日目
ミスミ
【COMBe_パレット搬送モジュール】フ…0
通常価格(税別) : -
通常出荷日 : 40日目
ミスミ
アジャスタパッドユニット4
通常価格(税別) : 1,007円-
通常出荷日 : 在庫品1日目～
当日出荷可能
オークラ輸送機
コロコンミニローラタイプ幅50-5…0
通常価格(税別) : -
通常出荷日 : 2日目

この商品に関連するミスミユニット事例その他の事例を探す

ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

商品名	蛇行抑制桟付中間駆動2溝フレーム φ30	GVシリーズ中間駆動2溝フレーム（プーリ径30mm）	GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）-	GVシリーズフルベルトタイプ中間駆動2溝フレーム（プーリ径30mm）	GVシリーズフルベルトタイプ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）-	SVシリーズ蛇行抑制桟付中間駆動2溝フレーム φ30
写真
駆動種類	中間駆動	中間駆動	中間駆動	中間駆動	中間駆動	中間駆動
最大搬送重量（kg）	15	15	15	15	15	15

絞り込み条件

ベルト幅/ピッチ B(mm)

プーリ間長さ L(mm)

モータ仕様

モータ出力(W)

モータ電圧 T （単相） ※日本向け(V)

モータ電圧 S （三相） ※日本向け(V)

モータ電圧 TA （単相）※インターナショナル(V)

モータ電圧 SA （三相）※インターナショナル(V)

モータ電圧（モータなし）

モータメーカー選択

ギヤヘッド減速比

ベルト仕様

タイプ

CAD

出荷日

平ベルトコンベヤ 蛇行抑制桟付中間駆動2溝フレーム φ３０

ご注意

外形図・規格表

外形図

規格表

追加工

メンテナンス部品検索（構成部品一覧）

価格表

納期

コンベヤ構成部品

関連商品

関連ページリンク

注意事項

型番リスト

詳細情報

基本情報

ご注意

概要・仕様

仕様・概要

コンベヤ技術関連情報

ベルト交換方法

その他の技術情報について

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

技術サポート窓口

平ベルトコンベヤ　蛇行抑制桟付中間駆動2溝フレーム　φ３０

この商品に関連するミスミユニット事例その他の事例を探す
