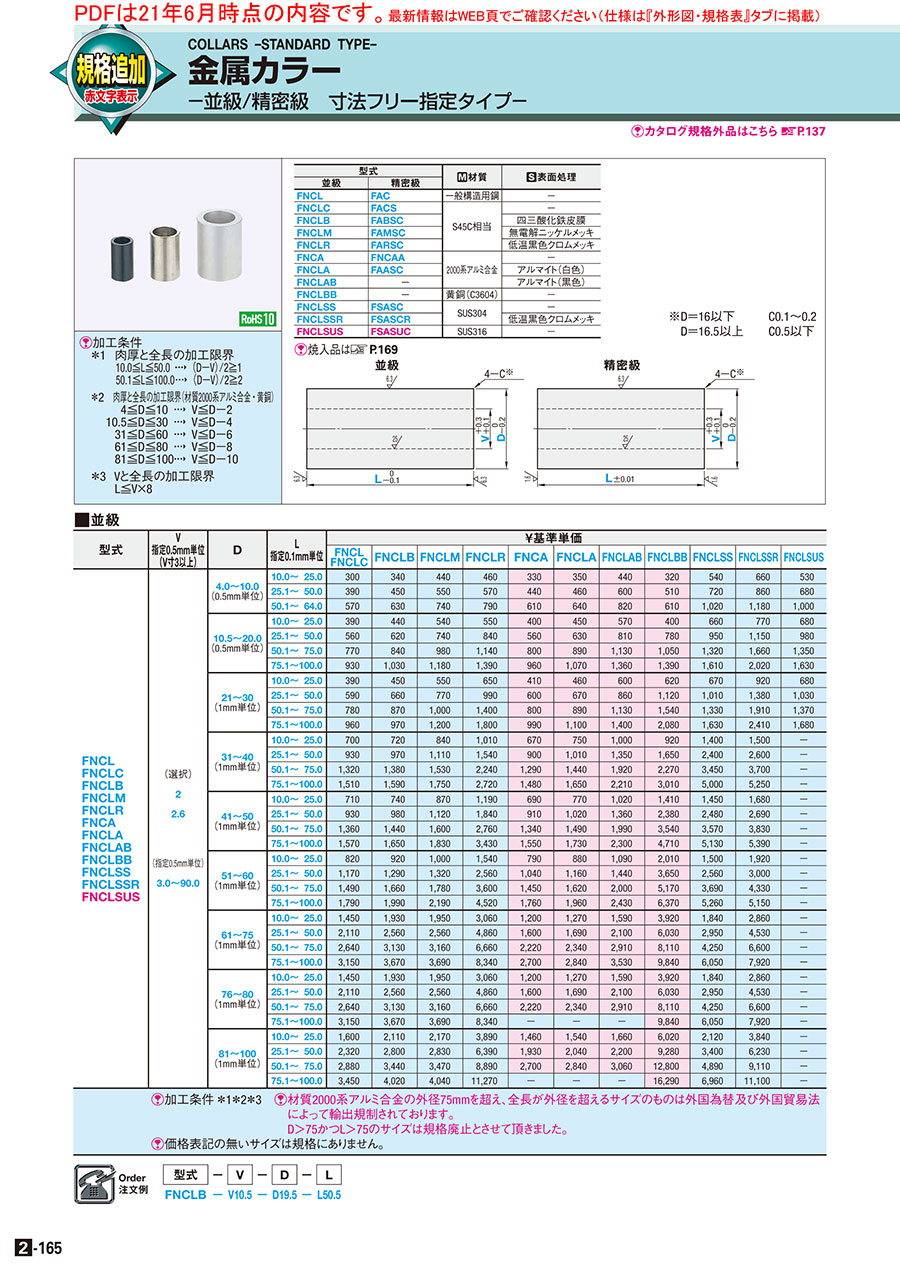

金属カラー　－並級／精密級　寸法フリー指定タイプ－

金属カラー　－並級／精密級　寸法フリー指定タイプ－

ご注意

ミスミユニット事例

コンベヤへの回転切り出し

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能
未確定：候補が280型番あります。
数量：

外形図・規格表

外形図

並級
精密級

※D=16以下 C0.1～0.2
D=16.5以上 C0.5以下

[ ! ]加工条件
＊1 肉厚と全長の加工限界
  10.0≦L≦50.0 →（D−V）/2≧1
  50.1≦L≦100.0→（D−V）/2≧2
＊2 肉厚と全長の加工限界（材質2000系アルミ合金・黄銅）
  4≦D≦10 →V≦D−2
  10.5≦D≦30 →V≦D−4
  31≦D≦60 →V≦D−6
  61≦D≦80 →V≦D−8
  81≦D≦100→V≦D−10
＊3 Vと全長の加工限界
  L≦V×8
型式[ M ]材質[ S ]表面処理
並級精密級
FNCLFAC一般構造用鋼−
FNCLCFACSS45C相当−
FNCLBFABSC四三酸化鉄皮膜
FNCLMFAMSC無電解ニッケルメッキ
FNCLRFARSC低温黒色クロムメッキ
FNCAFNCAA2000系アルミ合金−
FNCLAFAASCアルマイト(白色)
FNCLABーアルマイト(黒色)
FNCLBBー黄銅(C3604)−
FNCLSSFSASCSUS304−
FNCLSSRFSASCR低温黒色クロムメッキ
FNCLSUSFSASUCSUS316−
[ ! ]本商品は焼入れされていません。焼入れ品は>>こちら
[ ! ]低温黒色クロムメッキの内径部は、部分的に膜厚が薄い、または部分的に処理されない場合があります。

規格表

■並級
型式−V−D−L
FNCLB−V10.5−D19.5−L50.5
■並級
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式V
指定0.5mm単位
(V寸3以上)		DL
指定0.1mm単位		￥基準単価
FNCL
FNCLC		FNCLBFNCLMFNCLRFNCAFNCLAFNCLABFNCLBBFNCLSSFNCLSSRFNCLSUS
FNCL
FNCLC
FNCLB
FNCLM
FNCLR
FNCA
FNCLA
FNCLAB
FNCLBB
FNCLSS
FNCLSSR
FNCLSUS		(選択)

2

2.6




(指定0.5mm単位)

3.0〜90.0 		4.0〜10.0
(0.5mm単位)		10.0〜  25.0320360460480350370460340570690560
25.1〜  50.0410470580600460480630540760900710
50.1〜  64.06006607808306406708606401,0701,2401,050
10.5〜20.0
(0.5mm単位)		10.0〜  25.0410460570580420470600420690810710
25.1〜  50.05906507808805906608508201,0001,2101,030
50.1〜  75.08108801,0301,2008409301,1901,1001,3901,7401,420
75.1〜100.09801,0801,2401,4601,0101,1201,4301,4601,6902,1201,710
21〜30
(1mm単位)		10.0〜  25.0410470580680430480630650700970710
25.1〜  50.06206908101,0406307009001,1801,0601,4501,080
50.1〜  75.08209101,0501,4708409301,1901,6201,4002,0101,440
75.1〜100.01,0101,0201,2601,8901,0401,1601,4702,1801,7102,5301,760
31〜40
(1mm単位)		10.0〜  25.07407608801,0607007901,0509701,4701,580－
25.1〜  50.09801,0201,1701,6209501,0601,4201,7302,5202,730－
50.1〜  75.01,3901,4501,6102,3501,3501,5102,0202,3803,6203,890－
75.1〜100.01,5901,6701,8402,8601,5501,7302,3203,1605,2505,510－
41〜50
(1mm単位)		10.0〜  25.07507809101,2507208101,0701,4801,5201,760－
25.1〜  50.09801,0301,1801,9309601,0701,4302,5002,6002,820－
50.1〜  75.01,4301,5101,6802,9001,4101,5602,0903,7203,7504,020－
75.1〜100.01,6501,7301,9203,6001,6301,8202,4204,9505,3905,660－
51〜60
(1mm単位)		10.0〜  25.08609701,0501,6208309201,1402,1101,5802,020－
25.1〜  50.01,2301,3501,3902,6901,0901,2201,5103,8302,6903,150－
50.1〜  75.01,5601,7401,8703,7801,5201,7002,1005,4303,8704,550－
75.1〜100.01,8802,0902,3004,7501,8502,0602,5506,6905,5205,410－
61〜75
(1mm単位)		10.0〜  25.01,5202,0302,0503,2101,2601,3301,6704,1201,9303,000－
25.1〜  50.02,2202,6902,6905,1001,6801,7702,2106,3303,1004,760－
50.1〜  75.02,7703,2903,3206,9902,3302,4603,0608,5204,4606,930－
75.1〜100.03,3103,8503,8708,7602,8402,9803,71010,3306,3508,320－
76〜80
(1mm単位)		10.0〜  25.01,5202,0302,0503,2101,2601,3301,6704,1201,9303,000－
25.1〜  50.02,2202,6902,6905,1001,6801,7702,2106,3303,1004,760－
50.1〜  75.02,7703,2903,3206,9902,3302,4603,0608,5204,4606,930－
75.1〜100.03,3103,8503,8708,760－－－10,3306,3508,320－
81〜100
(1mm単位)		10.0〜  25.01,6802,2202,2804,0801,5301,6201,7406,3202,2304,030－
25.1〜  50.02,4402,9402,9706,7102,0302,1402,3109,7403,5706,540－
50.1〜  75.03,0203,6103,6409,3302,8402,9803,21013,4405,1309,570－
75.1〜100.03,6204,2204,24011,830－－－17,1007,31011,660－
 [ ! ]加工条件 ＊1＊2＊3　[ ! ]材質2000系アルミ合金の外径75mmを超え、全長が外径を超えるサイズのものは外国為替及び外国貿易法によって輸出規制されております。
D＞75かつL＞75のサイズは規格廃止とさせて頂きました。
[ ! ]価格表記の無いサイズは規格にありません。
[ ! ]上記以外寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

■精密級
型式−V−D−L
FAMSC−V10.5−D19.5−L50.5
■精密級
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式V
指定0.5mm単位
(V寸3以上)		DL
指定0.1mm単位		￥基準単価
FAC
FACS		FABSCFAMSCFARSCFNCAAFAASCFSASCFSASCRFSASUC
FAC
FACS
FABSC
FAMSC
FARSC
FNCAA
FAASC
FSASC
FSASCR
FSASUC		(選択)

2

2.6




(指定0.5mm単位)

3.0〜90.0 		4.0〜10.0
(0.5mm単位)		10.0〜  25.0440470680540500540790900840
25.1〜  50.05906208606906607109801,1901,110
50.1〜  64.08508901,1809609201,0201,4301,6701,620
10.5〜20.0
(0.5mm単位)		10.0〜  25.05105607606106106509201,040980
25.1〜  50.07607901,0409208509601,2901,5301,440
50.1〜  75.01,0301,0701,3801,3401,1001,2301,7302,2101,950
75.1〜100.01,2501,3101,6601,6301,4301,6001,9702,6902,370
21〜30
(1mm単位)		10.0〜  25.05305607707606206609501,2001,000
25.1〜  50.07908201,0901,1608909801,3101,8201,500
50.1〜  75.01,0401,1001,4101,6301,1301,2601,7702,4901,970
75.1〜100.01,2801,3301,6902,0701,4401,6102,1103,1302,440
31〜40
(1mm単位)		10.0〜  25.07908101,0601,1601,0601,1901,6601,810－
25.1〜  50.01,0401,0901,3901,7401,4301,6002,7203,080－
50.1〜  75.01,4801,5501,9302,5402,0202,2503,8304,310－
75.1〜100.01,7001,8002,2103,0902,3102,5705,4706,030－
41〜50
(1mm単位)		10.0〜  25.08008401,0901,4401,0901,2201,7102,140－
25.1〜  50.01,0601,1001,4002,2301,4301,6002,8003,160－
50.1〜  75.01,5401,6202,0103,3002,0402,2703,9604,670－
75.1〜100.01,7701,8702,3004,1202,4302,7005,6106,170－
51〜60
(1mm単位)		10.0〜  25.09901,0401,2601,8601,1301,2601,7602,460－
25.1〜  50.01,4001,4601,6703,0801,6101,7902,8903,820－
50.1〜  75.01,7901,8802,2304,2702,0702,3004,0805,500－
75.1〜100.02,1302,2602,7505,4202,5502,8405,7406,550－
61〜80
(1mm単位)		10.0〜  25.02,3002,5402,7503,640－－－－－
25.1〜  50.03,0603,2103,4705,710－－－－－
50.1〜  75.03,7503,8404,1307,790－－－－－
75.1〜100.04,3804,4204,7409,740－－－－－
81〜100
(1mm単位)		10.0〜  25.02,5702,8203,0804,680－－－－－
25.1〜  50.03,3903,2803,8407,580－－－－－
50.1〜  75.04,1604,2604,58010,500－－－－－
75.1〜100.04,8504,8905,24013,270－－－－－
 [ ! ]加工条件 ＊1＊2＊3 [ ! ]価格表記の無いサイズは規格にありません。
[ ! ]上記以外寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式−V (CVE)−D−L−(VKC・DKC・HKC・・・etc)  ●～D40 
FNCLB−V10.5−D45−L70.5−VKC 2 日目出荷 [ NG ]ストーク不可
FNCLC−CVE15.2−D30−L50.0−DKC●D41～●アルマイト品・低温黒色クロムメッキ品
  3 日目出荷 [ NG ]ストーク不可 5 日目出荷 [ NG ]ストーク不可　　　　
[ ! ]内径公差変更と外形公差変更を両方指定した場合、同軸度はφ0.02となります。
Alterations内径公差変更外径公差変更内径寸法変更（0.1mm単位指定）
CodeVKCDKC（g6） HKC（h7）CVE
Spec.内径の公差をH7に変更します。
指定方法　VKC
加工条件　[ ! ]V≧8でL≧V×5の
場合は下記の中逃がしが付きます。
[ NG ]FNCLAB不可
[ ! ]D≧6　V≧3
　　D　　　　D－V　　
6～10D－V≧ 2
10.5～20D－V≧ 3
21～30D－V≧ 6
31～40D－V≧ 8
41～50D－V≧10
51～60D－V≧12
61～70D－V≧14
71～80D－V≧16
81～90D－V≧18
91～100D－V≧20
外径の公差をg6もしくはh7に変更します。
指定方法 DKC・HKC　　[ NG ]FNCLAB不可		内径寸法を0.1mm単位指定します。
指定方法  CVE15.2（CVE使用時、V寸単
　　　　　位を0.1mm単位で指定可）
加工条件　[ ! ]CVE＞13mm
加工条件　[ ! ]D≧6
[ NG ]FNCLAB不可
　 　　D　　　　D－V　　
6～10D－V≧ 2
10.5～20D－V≧ 3
21～30D－V≧ 6
31～40D－V≧ 8
41～50D－V≧10
51～60D－V≧12
61～70D－V≧14
71～80D－V≧16
81～90D－V≧18
91～100D－V≧20
￥/1Code400500200

AlterationsC面取り追加工
（片側1ケ所　両側）		テーパ追加工
（片側1ケ所　両側）		タップ穴追加工止めネジ穴追加工
（1ケ所 2ケ所）		スリ割り追加工
[ ! ]他の追加工と併用できません。
　　　　　
CodeCC・WCC（外径）CV・WCV（内径）AC・WACVM（並目） VMA（細目）MC・WMCSLC
Spec.外径及び内径にC面を追加工します。テーパを追加工します。タップ（貫通）を追加工します。D部にタップ（並目）を追加工しますスリットを追加工します
指定方法
CC1.5
WCC2.5

CC・WCC＝指定0.5mm単位
加工条件
[ ! ]0.5＜CC・WCC≦10
[ ! ]D≦16：(D-V)/2-0.7＞
　　CV・WCV, CC・WCC
[ ! ]D≧16.5：(D-V)/2-1＞
　　CV・WCV, CC・WCC
[ ! ]L－CC≧5
[ ! ]L－(WCC×2)≧5		指定方法
CV1.5
WCV2.5

CV・WCV＝指定0.5mm単位
加工条件
[ ! ]0.5＜CV・WCV≦10
[ ! ]D≦20
[ ! ]D≦16：(D-V)/2-0.7＞
　　CV・WCV, CC・WCC
[ ! ]D≧16.5：(D-V)/2-1＞
　　CV・WCV, CC・WCC
[ ! ]L－CV≧5
[ ! ]L－(WCV×2)≧5		指定方法  AC3.5－Q60
　　　　　WAC5.0－Q30


[ ! ]AC・WAC＝指定0.5mm単位
[ ! ]Q＝選択 15 20 30 60

[ ! ]AC≦L－5
[ ! ](D－V)/2≧tanQ×AC(WAC)＋0.5		指定方法 VM4 VをVM・VMAに変えて指定
例：FNCL－VMA4－D10－L18
[ ! ]タップ径と全長(L)の加工限界は下表。
　　タップ径≦D/2
タップ径
VM・VMA		VMVMAL max
ピッチ (並目)ピッチ (細目)
40.70.520
50.830
61.00.7535
81.251.040
101.550
121.7555
162.01.590
18－100
202.5
指定方法 MC3 WMC5

[ ! ]片肉(D－V)/2条件は下表になります。
[ ! ]L≧MC・WMC×3

[ ! ]MC・WMC=下表より選択
　MC・WMC　　(D－V)/2　
3・43以上
5・6・85以上
10・128以上
指定方法 SLC

[ ! ]片肉(D－V)/2条件は下表になります。

[ ! ]スリット幅は固定になります。
外径D　SLC　　(D－V)/2　
10.0～20.015以下　　
20.5～40210以下　　
41～320以下　　


[ ! ]D・V・L寸法公差は加工前の寸法です。
　　加工後は素材により変動します。
[ NG ]CC・WCCとCV・WCVの併用不可。
￥/1Code
CC/CV　100　
　WCC/WCV　200
　AC　　200　
WAC400
タップ径　VM・VMA　
4・5・6・8200
10・12・16・18・20300
タップ径　MC　　WMC　
3・4・5・6150200
8・10・12200300
300


関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
  • 次へ
    • 型番
    FAASC-CVE[13.1-90/0.1]-D[4-20/0.5]-L[10-100/0.1]
    FAASC-CVE[13.1-90/0.1]-D[21-60/1]-L[10-100/0.1]
    FAASC-V[2,2.6]-D[4-20/0.5]-L[10-100/0.1]
    FAASC-V[2,2.6]-D[21-60/1]-L[10-100/0.1]
    FAASC-V[3-90/0.5]-D[4-20/0.5]-L[10-100/0.1]
    FAASC-V[3-90/0.5]-D[21-60/1]-L[10-100/0.1]
    FAASC-VM[4,5,6,8,10,12,16,20]-D[4-20/0.5]-L[10-100/0.1]
    FAASC-VM[4,5,6,8,10,12,16,20]-D[21-60/1]-L[10-100/0.1]
    FAASC-VMA[4,5,6,8,10,12,16,18,20]-D[4-20/0.5]-L[10-100/0.1]
    FAASC-VMA[4,5,6,8,10,12,16,18,20]-D[21-60/1]-L[10-100/0.1]
    FABSC-CVE[13.1-90/0.1]-D[4-20/0.5]-L[10-100/0.1]
    FABSC-CVE[13.1-90/0.1]-D[21-40/1]-L[10-100/0.1]
    FABSC-CVE[13.1-90/0.1]-D[41-100/1]-L[10-100/0.1]
    FABSC-V[2,2.6]-D[4-20/0.5]-L[10-100/0.1]
    FABSC-V[2,2.6]-D[21-40/1]-L[10-100/0.1]
    FABSC-V[2,2.6]-D[41-100/1]-L[10-100/0.1]
    FABSC-V[3-90/0.5]-D[4-20/0.5]-L[10-100/0.1]
    FABSC-V[3-90/0.5]-D[21-40/1]-L[10-100/0.1]
    FABSC-V[3-90/0.5]-D[41-100/1]-L[10-100/0.1]
    FABSC-VM[4,5,6,8,10,12,16,20]-D[4-20/0.5]-L[10-100/0.1]
    FABSC-VM[4,5,6,8,10,12,16,20]-D[21-40/1]-L[10-100/0.1]
    FABSC-VM[4,5,6,8,10,12,16,20]-D[41-100/1]-L[10-100/0.1]
    FABSC-VMA[4,5,6,8,10,12,16,18,20]-D[4-20/0.5]-L[10-100/0.1]
    FABSC-VMA[4,5,6,8,10,12,16,18,20]-D[21-40/1]-L[10-100/0.1]
    FABSC-VMA[4,5,6,8,10,12,16,18,20]-D[41-100/1]-L[10-100/0.1]
    FAC-CVE[13.1-90/0.1]-D[4-20/0.5]-L[10-100/0.1]
    FAC-CVE[13.1-90/0.1]-D[21-40/1]-L[10-100/0.1]
    FAC-CVE[13.1-90/0.1]-D[41-100/1]-L[10-100/0.1]
    FAC-V[2,2.6]-D[4-20/0.5]-L[10-100/0.1]
    FAC-V[2,2.6]-D[21-40/1]-L[10-100/0.1]
    FAC-V[2,2.6]-D[41-100/1]-L[10-100/0.1]
    FAC-V[3-90/0.5]-D[4-20/0.5]-L[10-100/0.1]
    FAC-V[3-90/0.5]-D[21-40/1]-L[10-100/0.1]
    FAC-V[3-90/0.5]-D[41-100/1]-L[10-100/0.1]
    FAC-VM[4,5,6,8,10,12,16,20]-D[4-20/0.5]-L[10-100/0.1]
    FAC-VM[4,5,6,8,10,12,16,20]-D[21-40/1]-L[10-100/0.1]
    FAC-VM[4,5,6,8,10,12,16,20]-D[41-100/1]-L[10-100/0.1]
    FAC-VMA[4,5,6,8,10,12,16,18,20]-D[4-20/0.5]-L[10-100/0.1]
    FAC-VMA[4,5,6,8,10,12,16,18,20]-D[21-40/1]-L[10-100/0.1]
    FAC-VMA[4,5,6,8,10,12,16,18,20]-D[41-100/1]-L[10-100/0.1]
    FACS-CVE[13.1-90/0.1]-D[4-20/0.5]-L[10-100/0.1]
    FACS-CVE[13.1-90/0.1]-D[21-40/1]-L[10-100/0.1]
    FACS-CVE[13.1-90/0.1]-D[41-100/1]-L[10-100/0.1]
    FACS-V[2,2.6]-D[4-20/0.5]-L[10-100/0.1]
    FACS-V[2,2.6]-D[21-40/1]-L[10-100/0.1]
    FACS-V[2,2.6]-D[41-100/1]-L[10-100/0.1]
    FACS-V[3-90/0.5]-D[4-20/0.5]-L[10-100/0.1]
    FACS-V[3-90/0.5]-D[21-40/1]-L[10-100/0.1]
    FACS-V[3-90/0.5]-D[41-100/1]-L[10-100/0.1]
    FACS-VM[4,5,6,8,10,12,16,20]-D[4-20/0.5]-L[10-100/0.1]
    FACS-VM[4,5,6,8,10,12,16,20]-D[21-40/1]-L[10-100/0.1]
    FACS-VM[4,5,6,8,10,12,16,20]-D[41-100/1]-L[10-100/0.1]
    FACS-VMA[4,5,6,8,10,12,16,18,20]-D[4-20/0.5]-L[10-100/0.1]
    FACS-VMA[4,5,6,8,10,12,16,18,20]-D[21-40/1]-L[10-100/0.1]
    FACS-VMA[4,5,6,8,10,12,16,18,20]-D[41-100/1]-L[10-100/0.1]
    FAMSC-CVE[13.1-90/0.1]-D[4-20/0.5]-L[10-100/0.1]
    FAMSC-CVE[13.1-90/0.1]-D[21-40/1]-L[10-100/0.1]
    FAMSC-CVE[13.1-90/0.1]-D[41-100/1]-L[10-100/0.1]
    FAMSC-V[2,2.6]-D[4-20/0.5]-L[10-100/0.1]
    FAMSC-V[2,2.6]-D[21-40/1]-L[10-100/0.1]

    特性・用途

    外径 D

    (mm)

    内径 V

    (mm)

    厚さ・長さ

    (mm)

    材質

    詳細材質

    表面処理

    厚み・長さ公差

    精度

    タップ穴加工 並目 ねじ径選択 [VM]

    (mm)

    タップ穴加工 細目 ねじ径選択 [VMA]

    (mm)

    内径寸法変更 [CVE]

    (mm)

    材質証明書

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    非磁性
    4 ～ 20
    -
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    21 ～ 60
    -
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    4 ～ 20
    2 ～ 2.6
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    -
    -
    -
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    21 ～ 60
    2 ～ 2.6
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    -
    -
    -
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    4 ～ 20
    3 ～ 90
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    -
    -
    -
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    21 ～ 60
    3 ～ 90
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    -
    -
    -
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    4 ～ 20
    -
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    21 ～ 60
    -
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    4 ～ 20
    -
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    非磁性
    21 ～ 60
    -
    10 ～ 100
    [アルミ] 2000系アルミ合金
    2000系アルミ合金
    アルマイト（白）
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象
    00016:2000系アルミ合金
    e:アルマイト（白）
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    2 ～ 2.6
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 40
    2 ～ 2.6
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    41 ～ 100
    2 ～ 2.6
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 40
    3 ～ 90
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    41 ～ 100
    3 ～ 90
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象外
    -
    -
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象外
    -
    -
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象外
    -
    -
    10
    1個
    該当なし
    4 ～ 20
    2 ～ 2.6
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    21 ～ 40
    2 ～ 2.6
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    41 ～ 100
    2 ～ 2.6
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    21 ～ 40
    3 ～ 90
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    41 ～ 100
    3 ～ 90
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象外
    -
    -
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象外
    -
    -
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象外
    -
    -
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] 一般構造用鋼
    一般構造用鋼
    なし
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象外
    -
    -
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    2 ～ 2.6
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 40
    2 ～ 2.6
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    41 ～ 100
    2 ～ 2.6
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 40
    3 ～ 90
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    41 ～ 100
    3 ～ 90
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    4 ～ 20
    -
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 40
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    41 ～ 100
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    精密級
    -
    4 ～ 20
    -
    対象
    00007:S45C相当
    a:なし
    10
    1個
    耐食性・耐薬品
    4 ～ 20
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    21 ～ 40
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    41 ～ 100
    -
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    精密級
    -
    -
    13.1 ～ 90
    対象
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    4 ～ 20
    2 ～ 2.6
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    21 ～ 40
    2 ～ 2.6
    10 ～ 100
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    精密級
    -
    -
    -
    対象
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    5日目

    SL-FAASC

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

  • 1
  • 2
  • 3
  • 4
  • 5
  • 次へ

    • 詳細情報

    基本情報

    【規格拡張】
    　材質SUS316を追加しました！
    【特徴】
    　ご利用シーンに合わせて外径・内径・厚さをご指定可能。100個以上で最大30％の大口割引！

    ご注意

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    ◦～D40
    数量区分標準対応個別対応
    小口大口大口
    数 量1〜910〜1920〜4950〜99100〜200201～
    値引率基準単価5%10%25%35%お見積り
    出荷日通常+4日
    [ ! ]表示数量超えはWOSにてご確認ください。

    ◦D41～
    数量区分標準対応個別対応
    小口大口大口
    数 量1〜910〜1920〜4950〜99100〜200201～
    値引率基準単価5%10%15%23%お見積り
    出荷日通常+4日
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ●～D40
     2 日目出荷
    ●D41～
     3 日目出荷

    ●2日目・3日目共通

    		ご注文締切
    急 ストーク A早割 翌日出荷200円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷200円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律200円
    [ ! ]ストークAは3本以上で１明細行当たり一律540円
    ●SUS316・アルマイト品・低温黒色クロムメッキ品
     5 日目出荷
        ご注文締切
    急

    ストークB

    		3日目出荷200円/1本PM 8:00迄>>こちら
    [ ! ]3本以上で１明細行当たり一律540円
    [ NG ]低温黒色クロムメッキ品はストーク不可
    大　口
    出荷日    		+4日目出荷数量
    100～200
    [ ! ]ストーク対応なし


    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-165

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    金属カラー　－並級／精密級　寸法フリー指定タイプ－のレビュー
    4.6平均満足度：4.6249件のレビュー

    高評価レビュー

    回転ボビン軸の隙間調整スペーサー
    5
    満足度：5.02021/08/02
    回転ボビン軸の固定時の隙間を埋める為に、任意の寸法でスペーサーを発注。商品は期待通りの品質で軸の確実な固定が出来ました。...もっと読む
    4人が参考にしています。
    ベアリング抜きの受け治具
    5
    満足度：5.02016/07/12
    ベアリングをプレスで押し抜く際の、下側の受け治具として製作しました。 この手のカラーを寸法指定で製作でき、材料、表面処理...もっと読む
    5人が参考にしています。
    回転ボビン軸の隙間調整スペーサー
    5
    満足度：5.02021/08/02
    回転ボビン軸の固定時の隙間を埋める為に、任意の寸法でスペーサーを発注。商品は期待通りの品質で軸の確実な固定が出来ました。...もっと読む
    4人が参考にしています。
    位置調整カラー
    5
    満足度：5.02018/07/16
    当然ですが、寸法・精度ともに問題なく 種類も豊富で、価格も安い為、使い勝手がよく便利です
    4人が参考にしています。
    機械の高さ調整
    5
    満足度：5.02018/07/05
    寸法が自由に選べるので使用しやすいです。価格も手ごろでいいと思います。
    4人が参考にしています。
    ベアリングの内径に入れるカラーとして使用
    5
    満足度：5.02018/08/09
    短納期で助かりました。加工やさんに頼むより早くて安かったです。 また利用したいです。
    3人が参考にしています。
    249件全て見る

    よくあるご質問（FAQ）

    Q並級・精密級の違いは何ですか？
    A
    長さ(L寸)の公差が異なります
    Q長さ10mm以下の商品が欲しいのですが
    A
    金属ワッシャをご参照ください
    Q希望の寸法が無いのですが
    A
    特注見積サービスもご検討ください

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    金属カラー　－並級／精密級　寸法フリー指定タイプ－
    金属ワッシャ　－並級／精密級　寸法フリー指定タイプ－
    【クリーン洗浄品】金属カラー　－並級／精密級　寸法フリー指定タイプ－
    金属カラー　　並級・精密級
    【ふっ素樹脂コーティング】金属カラー　－並級　寸法フリー指定タイプ－
    【ふっ素樹脂コーティング/ふっ素含有メッキ】金属ワッシャ　－並級／精密級　寸法フリー指定タイプ－
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日2日目〜在庫品1日目〜5日目〜在庫品1日目〜8日目〜7日目〜
    環境対応RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）
    形状ストレートストレートストレートストレートストレートストレート
    内径タイプストレートストレートストレートストレートストレートストレート
    外径公差0～-0.20～-0.20～-0.20～-0.20～-0.20～-0.2
    内径公差+0.3～+0.1+0.3～+0.1+0.3～+0.1+0.3～+0.1+0.3～+0.1+0.3～+0.1
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    この商品に関連するミスミ ユニット事例その他の事例を探す

    金属ワッシャ・カラーカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
