金属ワッシャ -並級/精密級 寸法フリー指定タイプ-

金属ワッシャ -並級/精密級 寸法フリー指定タイプ-
  • 脱脂洗浄
  • 規格変更
  • 納期短縮
  • 規格拡張対象

ご利用シーンに合わせて外径・内径・厚みをご指定いただくことが可能です。

  • 長納期大口割(ストークL)
  • 大口分納

型番

商品を一つに絞り込むとこちらに型番が表示されます

カタログ外のサイズ、追加形状を指定する場合

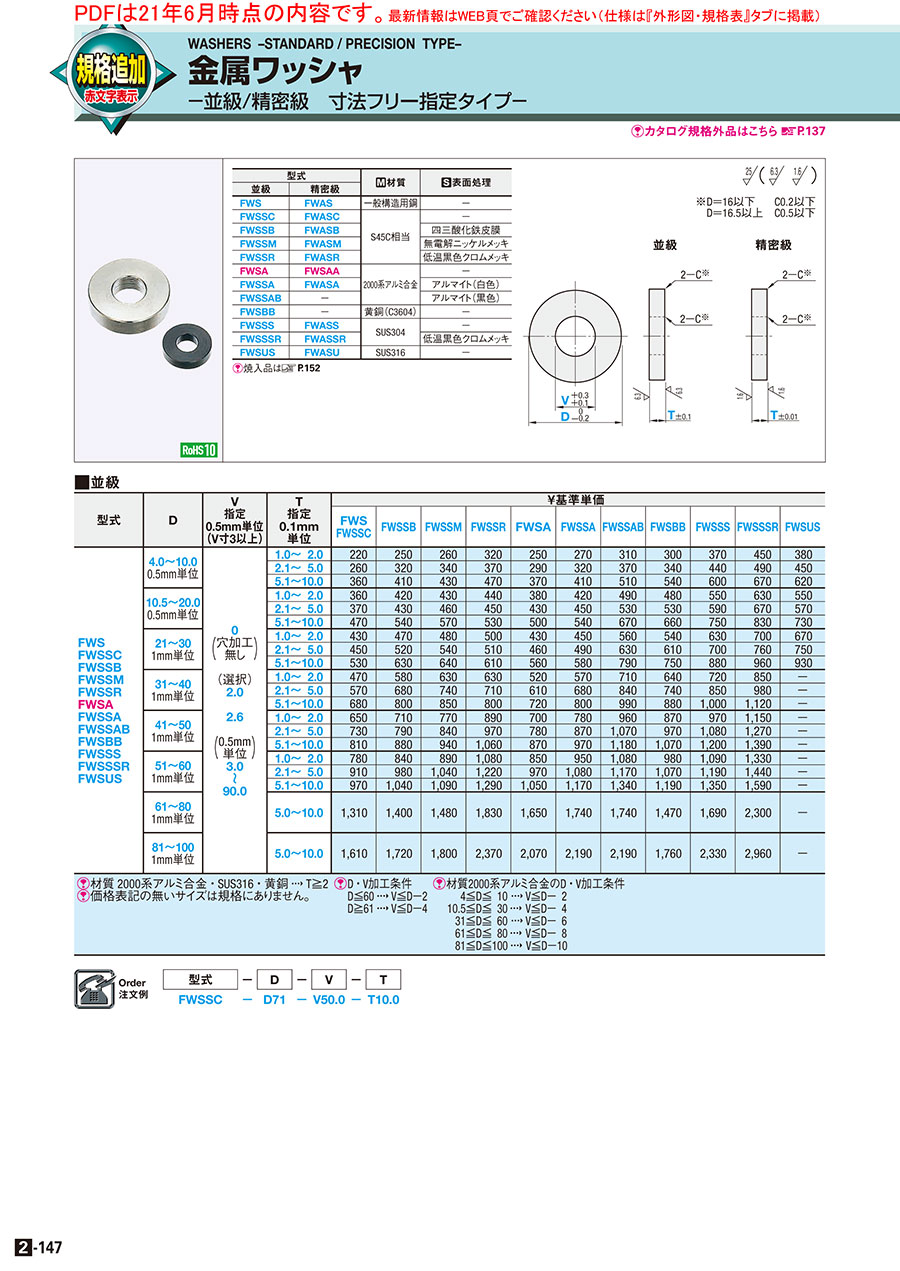

金属ワッシャ -並級/精密級 寸法フリー指定タイプ-:関連画像
型式 材質 表面処理
並級 精密級
FWS FWAS 一般構造用鋼
FWSSC FWASC S45C相当
FWSSB FWASB 四三酸化鉄皮膜
FWSSM FWASM 無電解ニッケルメッキ
FWSSR FWASR 低温黒色クロムメッキ
FWSSA FWASA 2000系アルミ合金 アルマイト(白色)
FWSSAB アルマイト(黒色)
FWSBB 黄銅(C3604)
FWSSS FWASS SUS304
FWSSSR FWASSR 低温黒色クロムメッキ
FWSUS FWASU SUS316
焼入品はP.146

規格表

型式 D V T
FWSSC D71 V50.0 T10.0
■並級
型式 D V
指定
0.5mm単位
(V寸3以上)
T
指定
0.1mm
単位
¥基準単価
FWS FWSSC FWSSB FWSSM FWSSR FWSSA FWSSAB FWSBB FWSSS FWSSSR FWSUS
FWS
FWSSC
FWSSB
FWSSM
FWSSR
FWSSA
FWSSAB
FWSBB
FWSSS
FWSSSR
FWSUS
4.010.0
0.5mm単位
0
(穴加工無し )


(選択)
2.0

2.6

(0.5mm単位)

3.0

90.0
1.02.0 175 195 220 220 280 240 320 280 320 390 390
2.15.0 220 230 280 280 320 290 380 320 380 430 460
5.110.0 280 310 360 360 410 370 520 500 520 580 640
10.520.0
0.5mm単位
1.02.0 290 310 380 390 380 410 500 450 500 570 590
2.15.0 300 320 390 420 390 440 540 490 540 610 620
5.110.0 370 410 490 520 460 530 680 620 680 750 790
2130
1mm単位
1.02.0 350 390 430 440 450 450 570 500 570 640 720
2.15.0 370 410 470 490 460 500 640 570 640 690 810
5.110.0 460 485 570 585 550 590 800 700 800 870 1,000
3140
1mm単位
1.02.0 420 430 530 570 570 580 720 650 720 850
2.15.0 495 520 620 670 645 690 850 750 850 980
5.110.0 590 620 730 770 730 810 1,000 890 1,000 1,120
4150
1mm単位
1.02.0 560 590 710 770 810 790 970 880 970 1,150
2.15.0 630 660 790 840 880 880 1,080 980 1,080 1,270
5.110.0 700 740 880 940 960 980 1,200 1,080 1,200 1,390
5160
1mm単位
1.02.0 680 710 840 890 980 960 1,090 990 1,090 1,330
2.15.0 800 830 980 1,040 1,110 1,100 1,190 1,080 1,190 1,440
5.110.0 860 880 1,040 1,090 1,170 1,180 1,350 1,210 1,350 1,590
6180
1mm単位
5.010.0 1,180 1,190 1,400 1,480 1,830 1,760 1,410 1,380 1,410 2,300
81100
1mm単位
5.010.0 1,450 1,460 1,720 1,800 2,370 2,220 2,220 1,730 2,220 2,960
材質 2000系アルミ合金・SUS316・黄銅 T≧2
価格表記の無いサイズは規格にありません。



D・V加工条件
D≦60 V≦D-2
D≧61 V≦D-4


材質2000系アルミ合金のD・V加工条件
4≦D≦ 10 V≦D- 2
10.5≦D≦ 30  V≦D- 4
31≦D≦ 60 V≦D- 6
61≦D≦ 80  V≦D- 8
81≦D≦ 100  V≦D- 10
■精密級
型式 D V
指定
0.5mm単位
(V寸3以上)
T
指定
0.1mm
単位
¥基準単価
FWAS FWASC FWASB FWASM FWASR FWASA FWASS FWASSR FWASU
FWAS
FWASC
FWASB
FWASM
FWASR
FWASA
FWASS
FWASSR
FWASU
4.010.0
0.5mm単位
0
(穴加工無し )


(選択)
2.0

2.6

(0.5mm単位)

3.0

90.0
1.02.0 320 355 390 390 405 435 600 600 830
2.15.0 380 415 425 425 450 435 715 700 830
5.110.0 520 520 530 530 550 585 955 910 1,110
10.520.0
0.5mm単位
1.02.0 485 510 575 600 610 645 930 895 1,160
2.15.0 510 530 610 650 660 680 1,000 960 1,160
5.110.0 665 690 770 800 810 720 1,280 1,210 1,500
2130
1mm単位
1.02.0 610 640 750 750 760 820 1,180 1,110 1,530
2.15.0 670 700 820 830 840 880 1,330 1,240 1,530
5.110.0 870 890 1,030 1,040 1,050 920 1,670 1,570 1,950
3140
1mm単位
1.02.0 750 780 920 1,040 1,020 1,040 1,450 1,420
2.15.0 920 940 1,090 1,140 1,150 1,100 1,780 1,720
5.110.0 1,100 1,140 1,290 1,330 1,350 1,140 2,130 2,030
4150
1mm単位
1.02.0 790 810 1,020 1,090 1,100 1,280 1,800 1,790
2.15.0 950 1,000 1,220 1,280 1,300 1,390 2,160 2,120
5.110.0 1,130 1,170 1,410 1,470 1,480 1,450 2,510 2,430
5160
1mm単位
1.02.0 880 900 1,080 1,140 1,210 1,440 1,890 1,880
2.15.0 1,000 1,010 1,200 1,260 1,330 1,490 2,270 2,230
5.110.0 1,140 1,150 1,350 1,410 1,490 1,530 2,630 2,550
6180
1mm単位
5.010.0 1,540 1,560 1,830 1,910 2,180
81100
1mm単位
5.010.0 1,880 1,910 2,230 2,330 2,820
材質 2000系アルミ合金・SUS316 T≧2
価格表記の無いサイズは規格にありません。


D・V加工条件
D≦60 V≦D-2
D≧61 V≦D-4

材質2000系アルミ合金のD・V加工条件
4≦D≦ 10 V≦D- 2
10.5≦D≦ 30  V≦D- 4
31≦D≦ 60 V≦D- 6
61≦D≦ 80 V≦D- 8
81≦D≦ 100 V≦D- 10

追加工

金属ワッシャ -並級/精密級 寸法フリー指定タイプ-:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
FWAS-D[4-20/0.5]-V[0,​2,​2.6]-T[1-10/0.1]
FWAS-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
FWAS-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWAS-D[21-100/1]-V[0,​2,​2.6]-T[1-10/0.1]
FWAS-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
FWAS-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASA-D[4-20/0.5]-V[0,​2,​2.6]-T[2-10/0.1]
FWASA-D[4-20/0.5]-V[3-90/0.5]-T[2-10/0.1]
FWASA-D[4-20/0.5]-WVE[13.1-90/0.1]-T[2-10/0.1]
FWASA-D[21-60/1]-V[0,​2,​2.6]-T[2-10/0.1]
FWASA-D[21-60/1]-V[3-90/0.5]-T[2-10/0.1]
FWASA-D[21-60/1]-WVE[13.1-90/0.1]-T[2-10/0.1]
FWASB-D[4-20/0.5]-V[0,​2,​2.6]-T[1-10/0.1]
FWASB-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
FWASB-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASB-D[21-100/1]-V[0,​2,​2.6]-T[1-10/0.1]
FWASB-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
FWASB-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASC-D[4-20/0.5]-V[0,​2,​2.6]-T[1-10/0.1]
FWASC-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
FWASC-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASC-D[21-100/1]-V[0,​2,​2.6]-T[1-10/0.1]
FWASC-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
FWASC-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASM-D[4-20/0.5]-V[0,​2,​2.6]-T[1-10/0.1]
FWASM-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
FWASM-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASM-D[21-100/1]-V[0,​2,​2.6]-T[1-10/0.1]
FWASM-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
FWASM-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASR-D[4-20/0.5]-V[0,​2,​2.6]-T[1-10/0.1]
FWASR-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
FWASR-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASR-D[21-100/1]-V[0,​2,​2.6]-T[1-10/0.1]
FWASR-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
FWASR-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASS-D[4-20/0.5]-V[0,​2,​2.6]-T[1-10/0.1]
FWASS-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
FWASS-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASS-D[21-100/1]-V[0,​2,​2.6]-T[1-10/0.1]
FWASS-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
FWASS-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASSR-D[4-20/0.5]-V[0,​2,​2.6]-T[1-10/0.1]
FWASSR-D[4-20/0.5]-V[0,​2,​2.6]-T[5-10/1]
FWASSR-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
FWASSR-D[4-20/0.5]-V[3-90/0.5]-T[5-10/1]
FWASSR-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASSR-D[4-20/0.5]-WVE[13.1-90/0.1]-T[5-10/1]
FWASSR-D[21-100/1]-V[0,​2,​2.6]-T[1-10/0.1]
FWASSR-D[21-100/1]-V[0,​2,​2.6]-T[5-10/1]
FWASSR-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
FWASSR-D[21-100/1]-V[3-90/0.5]-T[5-10/1]
FWASSR-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
FWASSR-D[21-100/1]-WVE[13.1-90/0.1]-T[5-10/1]
FWASU-D[4-20/0.5]-V[0,​2,​2.6]-T[2-10/0.1]
FWASU-D[4-20/0.5]-V[3-90/0.5]-T[2-10/0.1]
FWASU-D[4-20/0.5]-WVE[13.1-90/0.1]-T[2-10/0.1]
FWASU-D[21-30/1]-V[0,​2,​2.6]-T[2-10/0.1]
FWASU-D[21-30/1]-V[3-90/0.5]-T[2-10/0.1]
FWASU-D[21-30/1]-WVE[13.1-90/0.1]-T[2-10/0.1]
型番通常単価スライド値引通常
出荷日
RoHS外径 D
(mm)
内径
(mm)
厚さ・長さ
(mm)
材質 表面処理 厚み・長さ公差 精度 内径寸法変更 [WVE]
(mm)

-

2日目 対応4 ~ 200 ~ 2.61 ~ 10[鉄] 一般構造用鋼なし±0.01精密級-

-

2日目 対応4 ~ 203 ~ 901 ~ 10[鉄] 一般構造用鋼なし±0.01精密級-

-

2日目 対応4 ~ 20-1 ~ 10[鉄] 一般構造用鋼なし±0.01精密級13.1 ~ 90

-

2日目 対応21 ~ 1000 ~ 2.61 ~ 10[鉄] 一般構造用鋼なし±0.01精密級-

-

2日目 対応21 ~ 1003 ~ 901 ~ 10[鉄] 一般構造用鋼なし±0.01精密級-

-

2日目 対応21 ~ 100-1 ~ 10[鉄] 一般構造用鋼なし±0.01精密級13.1 ~ 90

-

5日目 対応4 ~ 200 ~ 2.62 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)±0.01精密級-

-

5日目 対応4 ~ 203 ~ 902 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)±0.01精密級-

-

5日目 対応4 ~ 20-2 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)±0.01精密級13.1 ~ 90

-

5日目 対応21 ~ 600 ~ 2.62 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)±0.01精密級-

-

5日目 対応21 ~ 603 ~ 902 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)±0.01精密級-

-

5日目 対応21 ~ 60-2 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)±0.01精密級13.1 ~ 90

-

2日目 対応4 ~ 200 ~ 2.61 ~ 10[鉄] S45C相当四三酸化鉄皮膜±0.01精密級-

-

2日目 対応4 ~ 203 ~ 901 ~ 10[鉄] S45C相当四三酸化鉄皮膜±0.01精密級-

-

2日目 対応4 ~ 20-1 ~ 10[鉄] S45C相当四三酸化鉄皮膜±0.01精密級13.1 ~ 90

-

2日目 対応21 ~ 1000 ~ 2.61 ~ 10[鉄] S45C相当四三酸化鉄皮膜±0.01精密級-

-

2日目 対応21 ~ 1003 ~ 901 ~ 10[鉄] S45C相当四三酸化鉄皮膜±0.01精密級-

-

2日目 対応21 ~ 100-1 ~ 10[鉄] S45C相当四三酸化鉄皮膜±0.01精密級13.1 ~ 90

-

2日目 対応4 ~ 200 ~ 2.61 ~ 10[鉄] S45C相当なし±0.01精密級-

-

2日目 対応4 ~ 203 ~ 901 ~ 10[鉄] S45C相当なし±0.01精密級-

-

2日目 対応4 ~ 20-1 ~ 10[鉄] S45C相当なし±0.01精密級13.1 ~ 90

-

2日目 対応21 ~ 1000 ~ 2.61 ~ 10[鉄] S45C相当なし±0.01精密級-

-

2日目 対応21 ~ 1003 ~ 901 ~ 10[鉄] S45C相当なし±0.01精密級-

-

2日目 対応21 ~ 100-1 ~ 10[鉄] S45C相当なし±0.01精密級13.1 ~ 90

-

2日目 対応4 ~ 200 ~ 2.61 ~ 10[鉄] S45C相当無電解ニッケルメッキ±0.01精密級-

-

2日目 対応4 ~ 203 ~ 901 ~ 10[鉄] S45C相当無電解ニッケルメッキ±0.01精密級-

-

2日目 対応4 ~ 20-1 ~ 10[鉄] S45C相当無電解ニッケルメッキ±0.01精密級13.1 ~ 90

-

2日目 対応21 ~ 1000 ~ 2.61 ~ 10[鉄] S45C相当無電解ニッケルメッキ±0.01精密級-

-

2日目 対応21 ~ 1003 ~ 901 ~ 10[鉄] S45C相当無電解ニッケルメッキ±0.01精密級-

-

2日目 対応21 ~ 100-1 ~ 10[鉄] S45C相当無電解ニッケルメッキ±0.01精密級13.1 ~ 90

-

5日目 対応4 ~ 200 ~ 2.61 ~ 10[鉄] S45C相当低温黒色クロムメッキ±0.01精密級-

-

5日目 対応4 ~ 203 ~ 901 ~ 10[鉄] S45C相当低温黒色クロムメッキ±0.01精密級-

-

5日目 対応4 ~ 20-1 ~ 10[鉄] S45C相当低温黒色クロムメッキ±0.01精密級13.1 ~ 90

-

5日目 対応21 ~ 1000 ~ 2.61 ~ 10[鉄] S45C相当低温黒色クロムメッキ±0.01精密級-

-

5日目 対応21 ~ 1003 ~ 901 ~ 10[鉄] S45C相当低温黒色クロムメッキ±0.01精密級-

-

5日目 対応21 ~ 100-1 ~ 10[鉄] S45C相当低温黒色クロムメッキ±0.01精密級13.1 ~ 90

-

2日目 対応4 ~ 200 ~ 2.61 ~ 10[ステンレス] SUS304なし±0.01精密級-

-

2日目 対応4 ~ 203 ~ 901 ~ 10[ステンレス] SUS304なし±0.01精密級-

-

2日目 対応4 ~ 20-1 ~ 10[ステンレス] SUS304なし±0.01精密級13.1 ~ 90

-

2日目 対応21 ~ 1000 ~ 2.61 ~ 10[ステンレス] SUS304なし±0.01精密級-

-

2日目 対応21 ~ 1003 ~ 901 ~ 10[ステンレス] SUS304なし±0.01精密級-

-

2日目 対応21 ~ 100-1 ~ 10[ステンレス] SUS304なし±0.01精密級13.1 ~ 90

-

5日目 対応4 ~ 200 ~ 2.61 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級-

-

5日目 対応4 ~ 200 ~ 2.65 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級-

-

5日目 対応4 ~ 203 ~ 901 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級-

-

5日目 対応4 ~ 203 ~ 905 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級-

-

5日目 対応4 ~ 20-1 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級13.1 ~ 90

-

5日目 対応4 ~ 20-5 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級13.1 ~ 90

-

5日目 対応21 ~ 1000 ~ 2.61 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級-

-

5日目 対応21 ~ 1000 ~ 2.65 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級-

-

5日目 対応21 ~ 1003 ~ 901 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級-

-

5日目 対応21 ~ 1003 ~ 905 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級-

-

5日目 対応21 ~ 100-1 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級13.1 ~ 90

-

5日目 対応21 ~ 100-5 ~ 10[ステンレス] SUS304低温黒色クロムメッキ±0.01精密級13.1 ~ 90

-

5日目 対応4 ~ 200 ~ 2.62 ~ 10[ステンレス] SUS316なし±0.01精密級-

-

5日目 対応4 ~ 203 ~ 902 ~ 10[ステンレス] SUS316なし±0.01精密級-

-

5日目 対応4 ~ 20-2 ~ 10[ステンレス] SUS316なし±0.01精密級13.1 ~ 90

-

5日目 対応21 ~ 300 ~ 2.62 ~ 10[ステンレス] SUS316なし±0.01精密級-

-

5日目 対応21 ~ 303 ~ 902 ~ 10[ステンレス] SUS316なし±0.01精密級-

-

5日目 対応21 ~ 30-2 ~ 10[ステンレス] SUS316なし±0.01精密級13.1 ~ 90

Loading...

価格表

数量スライド価格1円未満切り捨て) P.127
数量区分 標準対応 個別対応
小口 大口 大口
数 量 1~19 20~49 50~99 100~199 200~300 301~
値引率 基準単価 5% 22% 27% 30% お見積り
出荷日 通常 +3日
表示数量超えはWOSにてご確認ください。

納期

金属ワッシャ -並級/精密級 寸法フリー指定タイプ-:関連画像


出荷日については、コチラをご覧ください。



基本情報

形状 ストレート 内径タイプ ストレート 外径公差 0~-0.2
内径公差 +0.3~+0.1 販売形態 単品販売 寸法指定方法 寸法フリー指定タイプ
硬度(HRC) 焼入なし

金属ワッシャ -並級/精密級 寸法フリー指定タイプ-のレビュー

評価 4.8 平均 4.8 (11件のレビュー) レビューを書く
  • 位置決め用スペーサ等2017/07/21
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    寸法、材質等使用目的に有った指定が出来るので、助かります。
    また、同形状の部品を製作する場合に比べコストメリットもあり良く使用します。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 駆動コロ、位置決め用に使用しました。2017/04/24
    評価 5.05.01人の方が、「このレビューが参考になった」と投票しています。
    寸法が多々選択できるので、各位置決めに使用、ひじょうに助かっております。
    又、精度・精度不要・材質等も選択できるので、色々な用途に使用しております。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 組立中のトラブル2017/03/15
    評価 5.05.02人の方が、「このレビューが参考になった」と投票しています。
    外径、内径、厚みが指定出来、標準的な材質や表面処理も選ぶことができつつ、短納期でした。
    1個から購入できるので、コスト的にもとても助かりました。
    ありがとうございます!

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 厚みのあるワッシャーとして2017/02/27
    評価 5.05.02人の方が、「このレビューが参考になった」と投票しています。
    サイズが色々指定できるので使い勝手がいいです。





    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 5.05.02人の方が、「このレビューが参考になった」と投票しています。
    厚み10mmのカラーとして使いました。

    寸法が細かく指定できるので良かったです。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例

技術サポート窓口

メカニカル部品技術窓口
Tel:0120-343-603 / Fax:03-5805-7292
受付時間:8:00~20:00(日曜日・年末年始は除く)
