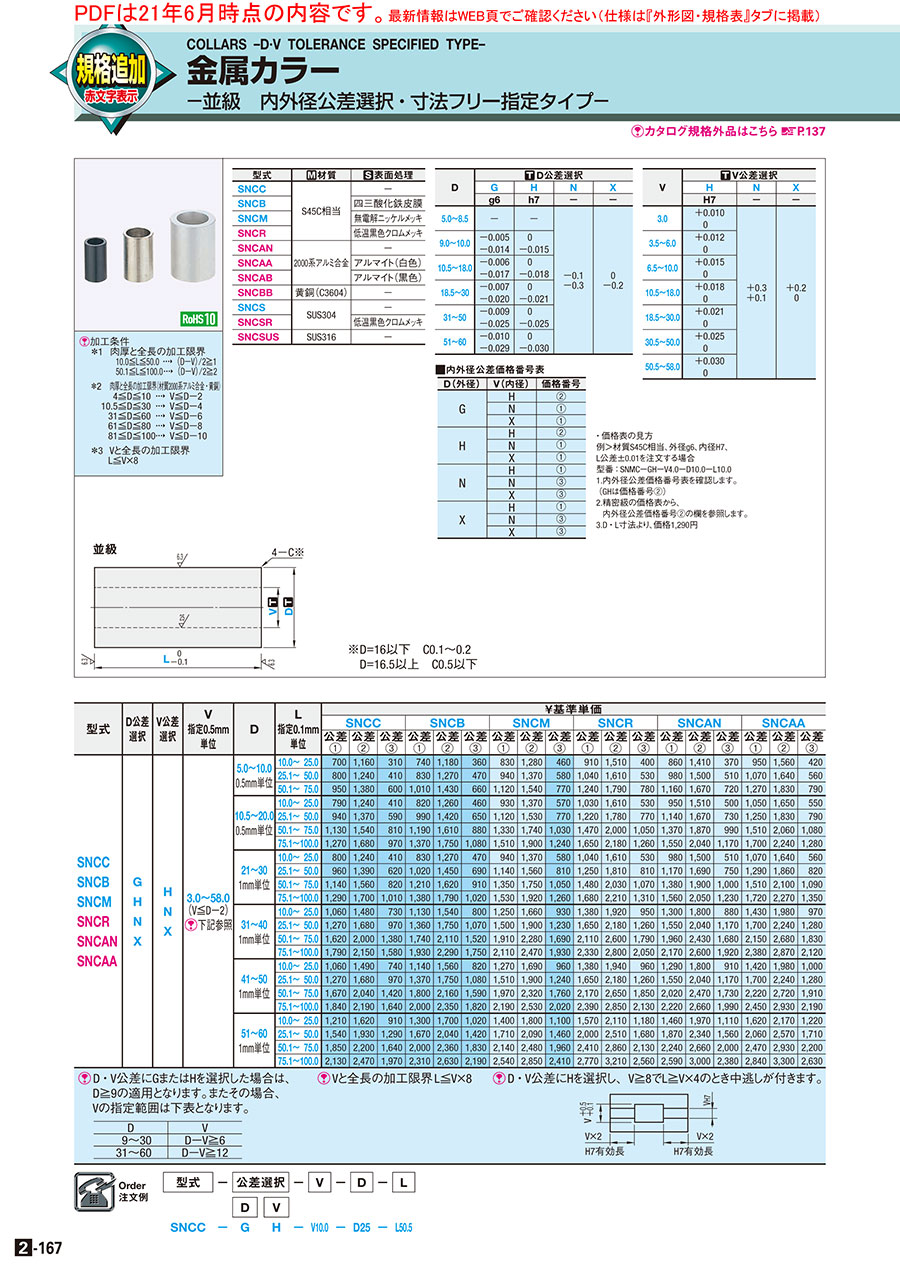

金属カラー -並級/精密級 内外径公差選択・寸法フリー指定タイプ-

金属カラー -並級/精密級 内外径公差選択・寸法フリー指定タイプ-
  • 脱脂洗浄
  • 規格変更
  • 納期短縮
  • 規格拡張対象

内径・外径の精度が求められるシーンでご利用ください。

  • 大口分納

型番

商品を一つに絞り込むとこちらに型番が表示されます

カタログ外のサイズ、追加形状を指定する場合

金属カラー -並級/精密級 内外径公差選択・寸法フリー指定タイプ-:関連画像
型式 材質 表面処理
並級 精密級
SNCC SNMC S45C相当
SNCB SNMB 四三酸化鉄皮膜
SNCM SNMM 無電解ニッケルメッキ
SNCS SNMS SUS304
加工条件
 ※1 肉厚と全長の加工限界
    10.0≦L≦50.0 →(D-V)/2≧1
    50.1≦L≦100.0→(D-V)/2≧2

規格表

型式 公差選択 V D L

    D   V
SNCS G   H V10.0 D25 L50.5
型式 公差選択 V D L

    D   V
SNMS G   H V10.0 D25 L50.5
金属カラー -並級/精密級 内外径公差選択・寸法フリー指定タイプ-:関連画像
金属カラー -並級/精密級 内外径公差選択・寸法フリー指定タイプ-:関連画像

追加工

金属カラー -並級/精密級 内外径公差選択・寸法フリー指定タイプ-:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
SNCB-GH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCB-GH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-GN-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCB-GN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-GX-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCB-GX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-HH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCB-HH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-HN-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCB-HN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-HX-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCB-HX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-NH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCB-NH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-NN-V[3-58/0.5]-D[5-20/0.5]-L[10-100/0.1]
SNCB-NN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-NX-V[3-58/0.5]-D[5-20/0.5]-L[10-100/0.1]
SNCB-NX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-XH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCB-XH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-XN-V[3-58/0.5]-D[5-20/0.5]-L[10-100/0.1]
SNCB-XN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCB-XX-V[3-58/0.5]-D[5-20/0.5]-L[10-100/0.1]
SNCB-XX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-GH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCC-GH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-GN-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCC-GN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-GX-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCC-GX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-HH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCC-HH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-HN-V[3-58/0.5]-D[9-20/0.5]-L[10-64/0.1]
SNCC-HN-V[3-58/0.5]-D[9-20/0.5]-L[65-100/0.1]
SNCC-HN-V[3-58/0.5]-D[21-60/1]-L[10-64/0.1]
SNCC-HN-V[3-58/0.5]-D[21-60/1]-L[65-100/0.1]
SNCC-HX-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCC-HX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-NH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCC-NH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-NN-V[3-58/0.5]-D[5-20/0.5]-L[10-100/0.1]
SNCC-NN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-NX-V[3-58/0.5]-D[5-20/0.5]-L[10-100/0.1]
SNCC-NX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-XH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCC-XH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-XN-V[3-58/0.5]-D[5-20/0.5]-L[10-100/0.1]
SNCC-XN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCC-XX-V[3-58/0.5]-D[5-20/0.5]-L[10-100/0.1]
SNCC-XX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCM-GH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCM-GH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCM-GN-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCM-GN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCM-GX-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCM-GX-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCM-HH-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCM-HH-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
SNCM-HN-V[3-58/0.5]-D[9-20/0.5]-L[10-100/0.1]
SNCM-HN-V[3-58/0.5]-D[21-60/1]-L[10-100/0.1]
型番通常単価スライド値引通常
出荷日
RoHS外径 D
(mm)
内径
(mm)
厚さ・長さ
(mm)
材質 表面処理 外径公差 内径公差 厚み・長さ公差 精度

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜g6H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜g6H70~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜g6+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜g6+0.3~+0.10~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜g6+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜g6+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜h7H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜h7H70~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜h7+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜h7+0.3~+0.10~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜h7+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜h7+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜-0.1~-0.3H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜-0.1~-0.3H70~-0.1並級

-

2日目 対応5 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜-0.1~-0.3+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜-0.1~-0.3+0.3~+0.10~-0.1並級

-

2日目 対応5 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜-0.1~-0.3+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜-0.1~-0.3+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜0~-0.2H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜0~-0.2H70~-0.1並級

-

2日目 対応5 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜0~-0.2+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜0~-0.2+0.3~+0.10~-0.1並級

-

2日目 対応5 ~ 203 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜0~-0.2+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当四三酸化鉄皮膜0~-0.2+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なしg6H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なしg6H70~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なしg6+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なしg6+0.3~+0.10~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なしg6+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なしg6+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なしh7H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なしh7H70~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 64[鉄] S45C相当なしh7+0.3~+0.10~-0.1並級

-

2日目 対応9 ~ 203 ~ 5865 ~ 100[鉄] S45C相当なしh7+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 64[鉄] S45C相当なしh7+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5865 ~ 100[鉄] S45C相当なしh7+0.3~+0.10~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なしh7+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なしh7+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なし-0.1~-0.3H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なし-0.1~-0.3H70~-0.1並級

-

2日目 対応5 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なし-0.1~-0.3+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なし-0.1~-0.3+0.3~+0.10~-0.1並級

-

2日目 対応5 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なし-0.1~-0.3+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なし-0.1~-0.3+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なし0~-0.2H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なし0~-0.2H70~-0.1並級

-

2日目 対応5 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なし0~-0.2+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なし0~-0.2+0.3~+0.10~-0.1並級

-

2日目 対応5 ~ 203 ~ 5810 ~ 100[鉄] S45C相当なし0~-0.2+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当なし0~-0.2+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキg6H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキg6H70~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキg6+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキg6+0.3~+0.10~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキg6+0.2~00~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキg6+0.2~00~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキh7H70~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキh7H70~-0.1並級

-

2日目 対応9 ~ 203 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキh7+0.3~+0.10~-0.1並級

-

2日目 対応21 ~ 603 ~ 5810 ~ 100[鉄] S45C相当無電解ニッケルメッキh7+0.3~+0.10~-0.1並級

Loading...

価格表

数量スライド価格 1円未満切り捨て) P.127
数量区分 標準対応 個別対応
小口 大口 大口
数 量 1〜9 10〜19 20〜29 30〜49 50〜100 101~
値引率 基準単価 5% 10% 15% 18% お見積り
出荷日 通常 +3日
表示数量超えはWOSにてご確認ください。

納期

金属カラー -並級/精密級 内外径公差選択・寸法フリー指定タイプ-:関連画像


出荷日については、コチラをご覧ください。



基本情報

形状 ストレート 内径タイプ ストレート 販売形態 単品販売
寸法指定方法 寸法フリー指定タイプ 硬度(HRC) 焼入なし

金属カラー -並級/精密級 内外径公差選択・寸法フリー指定タイプ-のレビュー

評価 5.0 平均 5.0 (1件のレビュー) レビューを書く
  • 冶具としての使用2016/07/04
    評価 5.05.02人の方が、「このレビューが参考になった」と投票しています。
    加工用のガイドとして使用しましたので、公差選択できるのは非常に助かりました。
    一応買った分全て測定しましたが、寸法は万全でありました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例

技術サポート窓口

メカニカル部品技術窓口
Tel:0120-343-603 / Fax:03-5805-7292
受付時間:8:00~20:00(日曜日・年末年始は除く)
