設計・製造現場のためのアルミフレーム総合情報

アルミパイプフレーム・ジョイント・アクセサリの商品特長とラインナップをご紹介します。

商品情報

アルミパイプフレーム/ジョイント/アクセサリ
ホイールコンベヤ/取付用ジョイント

クリーン洗浄品アルミフレーム

アルミパイプフレーム・ジョイント・キャスタ・アクセサリ
商品特長・選び方

アルミパイプフレーム

型番の見方
タイプ一覧
寸法計算方法
許容荷重
使用例

ジョイント

接続方法
許容荷重
商品ラインナップ

アクセサリ

商品ラインナップ

アルミパイプフレーム

フレームの突起にコネクタを挟み込み、ボルトを締め付けることで簡単に組み立てができます。
組み立て時、平行および直角が出しやすいため、傾きやねじれの調整時間を削減できます。
棚や台車、作業台の組み立て時にお勧めです。

型番の見方

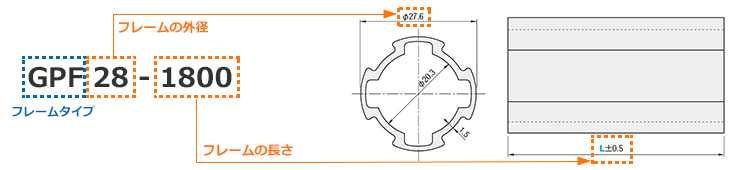

Φ28アルミパイプフレームの場合

型番の見方

GP～から始まる型番が組み合わせて使用できる商品です。
例）ジョイント：GPJT28-111
　　アクセサリ：GPACC28-001

タイプ一覧

Φ28アルミパイプフレーム (GPFシリーズ)

※本製品は、SUS社製『グリーンフレーム』との互換性はありません。ご購入の際はご注意ください。

シリーズ名	Φ28アルミパイプフレーム				Φ28アルミパイプフレームダブル
タイプ名	標準タイプ	高強度タイプ	中強度タイプ	超高強度タイプ	標準タイプ	超高強度タイプ	高強度タイプ
タイプ	GPF	GPFU	GPFS	GPFH	GPFW	GPFWH	GPFWU
材質	A6005CS-T5				A6005CS-T5
表面処理	アルマイト処理				アルマイト処理
商品画像
特長	軽量で扱いやすい	肉厚で重量物対応	2種の肉厚を組み合わせ	中実で強度が高い	2本構造でたわみ低減	中実＋ダブル構造で変形防止	太めリブで長尺にも対応
対応キャップ	GPACC28-003 GPACC28-002			GPACC28-014 GPACC28-002	GPACC28-003	GPACC28-014	GPACC28-003

シリーズ名	Φ28アルミパイプフレームフラット		Φ28アルミパイプフレームパネルガイド付き	Φ28アルミパイプフレームリニアスライダ用
タイプ名	中央タイプ	端部タイプ	-	-
タイプ	GPFTC	GPFTE	GPFP	GPFR
材質	A6005CS-T5		A6005CS-T5	A6005CS-T5
表面処理	アルマイト処理		アルマイト処理	アルマイト処理
商品画像
特長	コンテナ取付けに使用可能	コンテナ取付けワークストッパとして使用可能	8mmパネルを取付けて使用	リニアスライダ(GPACL28)と共に使用
対応キャップ	GPACC28-009		GPACC28-003	GPACC28-003

固定長と指定長の違い

	型番例	特長	実長
固定長	KGPF28	4000mmの商品です。お客さまにて加工いただく前提の製品です。お好みの長さに切断してご使用ください。	4000mm
指定長	GPF28-1800	50mm～4000mmまで0.5mm単位でご指定可能な商品です。	指定した長さ (1000→1000mm)

寸法計算方法

計算方法はアウタージョイント・インナージョイントどちらも同じとなります。
小数点以下の値が出た場合、小数点以下を切り捨ててください。

	接続方法	接続例	寸法計算方法
直角接続		GPJT28-121を使用した場合
斜め接続 (45°ジョイント)		GPJT28-131を使用した場合
斜め接続 (45°ジョイント)		GPJT28-161を使用した場合

許容荷重

使用推奨荷重：フレームの中央部のたわみがフレームの長さの5/1000mm以下になる荷重
限界荷重：フレームの塑性変形が開始する荷重
※ジョイントの許容荷重がフレームの使用推奨荷重より小さい場合は、ジョイントの許容荷重を採用ください。

許容荷重

タイプ	質量（kg/m）	荷重方向 X→ Y↓	L=500mm		L=1000mm		断面二次モーメント (×10⁴ mm⁴)	適用ジョイント
タイプ	質量（kg/m）	荷重方向 X→ Y↓	使用推奨荷重（N） ※たわみ量2.5mm	限界荷重（N）	使用推奨荷重（N） ※たわみ量5mm	限界荷重（N）	断面二次モーメント (×10⁴ mm⁴)	適用ジョイント
GPF28	0.38		1,147	2,969	421	1,666	ℓx: 1.03 ℓy: 1.03	GPJT28-121
GPFU28	0.50		1,382	3,910	490	2,254	ℓx: 1.33 ℓy: 1.33	GPJT28-121
GPFS28	0.44		1,215	3,234	451	1,627	ℓx: 1.32 ℓy: 1.06	GPJT28-121
GPFS28	0.44		1,343	3,430	461	1,774	ℓx: 1.32 ℓy: 1.06	GPJT28-121
GPFH28	0.74		1,499	4,253	617	2,352	ℓx: 1.51 ℓy: 1.51	GPJT28-121
GPFW28	0.78		2,587	3,881	1,509	3,116	ℓx: 2.04 ℓy: 10.61	GPJT28-124
GPFW28	0.78		1,127	4,204	470	2,136	ℓx: 2.04 ℓy: 10.61	GPJT28-124
GPFWU28	1.14		4,518	6,360	1,911	4,479	ℓx: 3.09 ℓy: 13.91	GPJT28-111
GPFWU28	1.14		1,695	4,880	568	2,558	ℓx: 3.09 ℓy: 13.91	GPJT28-111
GPFWH28	1.37		4,684	10,741	2,283	9,369	ℓx: 2.40 ℓy: 17.31	GPJT28-124
GPFWH28	1.37		2,029	5,272	666	3,028	ℓx: 2.40 ℓy: 17.31	GPJT28-124
GPFTC28	0.70		1,147	4,165	500	1,803	ℓx: 2.51 ℓy: 3.10	GPJT28-111
GPFTE28	0.67		1,705	3,910	529	1,813	ℓx: 2.36 ℓy: 3.63	GPJT28-111
GPFP28	0.44		1,196	2,813	304	1,588	ℓx: 1.68 ℓy: 1.10	GPJT28-111
GPFP28	0.44		931	2,734	402	1,470	ℓx: 1.68 ℓy: 1.10	GPJT28-111
GPFR28	0.61		2,009	3,979	804	2,470	ℓx: 6.18 ℓy: 1.63	GPJT28-111

使用例

棚

部品表

No.	商品名	型番	数量
1	ねじ込みキャスタ　軽中荷重用	HSGNS75-12-R	4
2	インサートナットM12	GPACC28-001	4
3	Φ28アルミパイプフレーム用アウターシングルハードジョイント	GPJT28-125	12
4	Φ28アルミパイプフレーム用インナーシングルジョイント	GPJT28-111	26
5	Φ28アルミパイプフレーム用補強ジョイント	GPJT28-151	8
6	Φ28アルミパイプフレーム　標準タイプ(414mm)	GPF28-414	7
7	Φ28アルミパイプフレーム　標準タイプ(714mm)	GPF28-714	12
8	Φ28アルミパイプフレーム　標準タイプ(1895mm)	GPF28-1895	4
9	Φ28アルミパイプフレーム用インナーキャップ	GPACC28-003	4

台車

部品表

No.	商品名	型番	数量
1	Φ28アルミパイプフレーム用アウターシングルジョイント	GPJT28-121	12
2	Φ28アルミパイプフレーム用アウターエルボジョイント	GPJT28-123	8
3	Φ28アルミパイプフレーム用アングルジョイント	GPJT28-211	4
4	パイプフレーム用キャスタ　固定タイプ・自在タイプ	HSGNS75-12-R	4
5	プレート式キャスタ取付ジョイント	GPACCA28-001	8
6	Φ28アルミパイプフレーム　標準タイプ(657mm)	GPF28-657	4
7	Φ28アルミパイプフレーム　標準タイプ(705mm)	GPF28-705	7
8	Φ28アルミパイプフレーム　標準タイプ(1895mm)	GPF28-1895	9

検査台

部品表

No.	商品名	型番	数量
1	ねじ込みキャスタ　軽中荷重用	HSGNS75-12-R	4
2	インサートナットM12	GPACC28-001	4
3	Φ28アルミパイプフレーム用アウター45°ジョイント	GPJT28-141	4
4	Φ28アルミパイプフレーム用インナーシングルジョイント	GPJT28-111	26
5	Φ28アルミパイプフレーム用補強ジョイント	GPJT28-151	6
6	Φ28アルミパイプフレーム用アングルジョイント	GPJT28-211	8
7	Φ28アルミパイプフレーム　標準タイプ(64mm)	GPF28-64	2
8	Φ28アルミパイプフレーム　標準タイプ(164mm)	GPF28-164	2
9	Φ28アルミパイプフレーム　標準タイプ(414mm)	GPF28-414	8
10	Φ28アルミパイプフレーム　標準タイプ(469mm)	GPF28-469	1
11	Φ28アルミパイプフレーム　標準タイプ(579.5mm)	GPF28-579.5	2
12	Φ28アルミパイプフレーム　標準タイプ(714mm)	GPF28-714	7
13	Φ28アルミパイプフレーム　標準タイプ(799mm)	GPF28-799	2
14	Φ28アルミパイプフレーム　標準タイプ(1856mm)	GPF28-1856	2

ジョイント

アルミパイプフレームの溝形状を使用し、アルミパイプフレーム同士を接続するジョイントです。
レンチ1本で簡単に取付け可能。
本体とボルトナットがセットになった状態でお届けするため、すぐに組み立てが可能です。

接続方法

ジョイント種	締結方法	手順
アウタータイプ	フレームを外側から挟み、締結する方法。筐体組み立て後に後付けしたい場合は、アウタータイプをご利用ください。
インナータイプ	フレームの中に差し込み、締結する方法。天板やパネルを取付ける場合は、インナータイプをご利用ください。 (下図参照)

インナータイプは天板やパネルの取付け時、隙間なく取付けが可能です。

許容荷重

左図のように荷重を矢印に加えたときの許容荷重を表しております。
許容荷重は、ジョイントで締結して荷重をかけた際、ジョイントがその位置を
保持できる（破断/すべりが発生しない）荷重を表しております。

最大荷重は静荷重での値であり、衝撃荷重はこの値より小さくなることがありますので、ご注意ください。

許容荷重は、各商品の規格表よりご確認ください。

例）ジョイントGPJT28-121の場合　※商品ページはこちら

ジョイントGPJT28-121の場合

商品ラインナップ

用途ごとに様々な形状のジョイントをご用意しております。

直角	斜め	平行	クロス	アングル

アンカー	補強	十字	ストレート	ストッパ

▼直角

接続方法	直角
商品名	アウターシングルジョイント	アウターシングルジョイントラウンド	アウターエルボジョイント	アウターダブルジョイント
型番	GPJT28-121	GPJT28-122	GPJT28-123	GPJT28-124
商品写真
取付け図
特長	汎用的に使用できるアウタージョイント	パイプ挿入部に溝がなく任意の角度で挿入可能〇刻印が目印	二方向にパイプを接続可能	Φ28アルミパイプフレームダブル(GPFW)に使用可能

接続方法	直角
商品名	アウターシングルハードジョイント	インナーシングルジョイント	インナーシングルジョイントラウンド
型番	GPJT28-125	GPJT28-111	GPJT28-113
商品写真
取付け図
特長	パイプの外周を囲うようにして締結するジョイント	汎用的に使用できるインナージョイント	パイプ挿入部に溝がなく任意の角度で挿入可能〇刻印が目印

▼斜め・平行

接続方法	斜め		平行
商品名	アウター45° ジョイント	インナー45° ジョイント	平行取付ジョイント	アウター平行取付ジョイント（ハード）
型番	GPJT28-141	GPJT28-131	GPJT28-171	GPJT28-172
商品写真
取付け図
特長	45°接続用のアウタージョイント	45°接続用のインナージョイント	パイプ同士を平行に取付け	パイプをジョイントで挟み込むよう平行に取付け

接続方法	平行
商品名	ブリッジジョイント	ブリッジジョイント（アルミ押出）
型番	GPJT28-173	GPJT28-174
商品写真
取付け図
特長	パイプ同士を平行に取付け可能	平行に取付けアルミ押出材で美観に優れたブラケット

▼クロス・アングル

接続方法	クロス			アングル
商品名	90°クロスジョイント	クロス補強ジョイント	クロスジョイント（角度調整後固定）	アウターアングルジョイント
型番	GPJT28-112	GPJT28-114	GPJT28-115	GPJT28-212
商品写真
取付け図
特長	90°クロスさせて取付け	GPJT28-112使用時の補強用ジョイント	90°クロスさせて取付けクロスさせる角度は任意の位置で固定が可能	角部に使用するアウタージョイント

接続方法	アングル
商品名	インナーアングルジョイント	インナーアングルジョイントパネル取付用
型番	GPJT28-211	GPJT28-213
商品写真
取付け図
特長	角部に使用するインナージョイント	GPFP28と共に使用 8mmパネルに対応

▼フリー

接続方法	フリー
商品名	アウター自在ジョイント（角度調整後固定）	アウター自在ジョイント（回転・角度調整後固定）	アウターストレート自在ジョイント（角度調整後固定）	アウターストレート自在ジョイント（回転・角度調整後固定）
型番	GPJT28-165	GPJT28-166	GPJT28-167	GPJT28-168
商品写真
取付け図
特長	ボルト締めで任意の角度に固定	ボルト締め後も回転・角度調整が可能	ボルト締めで任意の角度に固定	ボルト締め後も角度調整が可能

接続方法	フリー
商品名	インナー自在ジョイント（角度調整後固定）	インナー自在ジョイント（回転・角度調整後固定）	インナーストレート自在ジョイント（角度調整後固定）	インナーストレート自在ジョイント（回転・角度調整後固定）
型番	GPJT28-161	GPJT28-162	GPJT28-163	GPJT28-164
商品写真
取付け図
特長	ボルト締めで任意の角度に固定	ボルト締め後も回転・角度調整が可能	ボルト締めで任意の角度に固定	ボルト締め後も角度調整が可能

▼アンカー・補強・十字・ストレート・ストッパ

接続方法	アンカー		補強
商品名	アンカー	アウターサポートジョイント	補強ジョイント	補強ジョイントインナー用
型番	GPJT28-221	GPJT28-222	GPJT28-151	GPJT28-152
商品写真
取付け図
特長	完全に固定する場合は M8×10スクリューを使用	底面固定には別途M6六角穴付ボルトが必要	直角接続の補強アウタージョイント締結部に使用	直角接続の補強インナージョイント締結部に使用

接続方法	十字	ストレート	ストッパ
商品名	アウター十字型ジョイント	インナーストレートジョイント	アウターストップジョイント
型番	GPJT28-126	GPJT28-181	GPJT28-191
商品写真
取付け図
特長	中央のパイプを挟み直角方向に2本締結	インナータイプのため段差なし	スライドスリーブ・リニアスライダなどのストッパとして使用

アクセサリ特長

アルミパイプフレーム筐体に取付けるアクセサリ部品です。
パネル取付部品から、足回りのフットコネクタ、可動パーツまで幅広くご用意。
商品ラインナップより、ご利用用途に合わせ、ご選定ください。

商品ラインナップ

パネル取付	コネクタ	可動パーツ	フットコネクタ

フレームガード・バンパー	取手	ウエイト	ネームプレート

▼パネル取付

商品名	プレート取付ジョイント	マルチ取付ジョイント	ボード取付クランプ	プレート取付ジョイント（オフセットタイプ）
タイプ	GPACP28-001	GPACP28-002	GPACP28-003	GPACP28-004
商品写真
取付け図
特長	パイプにはめ込みタッピングねじでプレート取付け	複数穴があるためパネルや小物を水平/垂直に取付け可能	ノブを回転させることで取付け部が上下に動作	パイプの溝にはめ込み使用プレート取付けに使用

商品名	ボードサポート	小物取付ジョイント水平取付タイプ	小物取付ジョイント垂直取付タイプ	小物取付ジョイントスプリング・ワイヤ用
タイプ	GPACP28-005	GPACK28-001	GPACK28-002	GPACK28-003
商品写真
取付け図
特長	パイプにはめ込みタッピングねじでプレート取付け	プレートや小物を水平に取付け	プレートや小物を垂直に取付け	シャフトのΦ2にスプリングやワイヤを通して使用

▼コネクタ

商品名	6シリーズ（溝幅8mm）アルミフレーム用パイプフレームコネクタ	ラウンドパイプジョイント	パイプホルダー	パイプサドルラウンド
タイプ	GPACE28-6	GPACE28-001	GPACE28-002	GPACG28-001
商品写真
取付け図
特長	6シリーズアルミフレームとパイプを接続するコネクタ ※セット品は下表参照	パイプとラウンドパイプ（型番：PFS28,PFAS28他）を直角に接続する際に使用	パイプとラウンドパイプ（型番：PFS28,PFAS28他）を平行に接続する際に使用	パイプに接続後 Φ9にガススプリング挿入可能

商品名	パイプサドル	引掛けフックジョイント	ケーブルホルダ
タイプ	GPACG28-002	GPACG28-003	GPACCH28-001
商品写真
取付け図
特長	付属のボルトナットを使用しパイプに締結	パイプに引っ掛け付属のボルトで固定	パイプにはめ込みケーブルを通して使用

※6シリーズ（溝幅8mm）アルミフレーム用パイプフレームコネクタは、6シリーズボルトナットセットでの注文が可能です。

追加工コード	ボルト			ナット
追加工コード	型番	材質	数量	型番	タイプ	材質	ストッパ	数量
SET	CBM6-10	鉄	1	HNTT6-6	先入れ	鉄	なし	1
SST	SCB6-10	ステンレス	1	HNTTSN6-6	先入れ	ステンレス	なし	1
SEU	CBM6-10	鉄	1	HNTU6-6	先入れ	鉄	あり	1
SSU	SCB6-10	ステンレス	1	SHNTU6-6	先入れ	ステンレス	あり	1
SEP	CBM6-10	鉄	1	HNTP6-6	後入れ	鉄	あり	1
SSP	SCB6-10	ステンレス	1	SHNTP6-6	後入れ	ステンレス	あり	1

▼可動パーツ

商品名	リニアスライダ	回転スライドスリーブ	スライドスリーブ	スライドスリーブハーフ	回転スライドスリーブ（羽根つき）
タイプ	GPACL28	GPACR28	GPACU28	GPACS28	GPACQ28
商品写真
取付け図
特長	4種類の長さを展開スリーブを外しローラ追加も可能	両方向への回転とスライドが可能	回転はせずスライドのみ可能	ジョイントが干渉することなく使用可能	羽部分の間にステーを差し込み使用

商品名	ローラーブラケットユニット	回転ユニット	ワンウェイクラッチ付回転ユニット	回転ダンパー	折りたたみコネクタ
タイプ	GPACM28-001	GPACM28-002	GPACM28-003	GPACM28-004	GPACM28-005
商品写真
取付け図
特長	パイプ溝に沿ってスライドが可能	付属の止めねじで固定内部のベアリングでスムーズに回転	付属の止めねじで固定リリースプレートで回転を一方向/両方向に調整可能	回転軸にブレーキをかける商品回転ユニット (GPACM28-002/ GPACM28-003) と組み合わせて使用	パイプ端面に圧入折り畳み部分に使用

商品名	アンチバックユニット	ワーク減速ユニット	リリースユニット
タイプ	GPACM28-006	GPACM28-007	GPACM28-008
商品写真
取付け図
特長	パイプを挟むように締結	ワークを減速ブレーキの強さはフライホイールの枚数で調整	シャックルを引くことでパイプをリリース

▼フットコネクタ

商品名	インサートナットM12	メタルブッシング M8/M10/M12	プラスチックブッシング M12	プレート式キャスタ取付ジョイント	プレート式キャスタ取付位置決めジョイント
タイプ	GPACC28-001	GPACC28-015 GPACC28-016 GPACC28-017	GPACC28-013	GPACCA28-001	GPACCA28-002
商品写真
取付け図
特長	樹脂ハンマーや木槌で挿入	樹脂ハンマーや木槌で挿入	ナットを挟んだ状態でパイプ端面に挿入	プレート式キャスタの上にパイプを挟むようにして締結	プレート式キャスタの上に取付けることでパイプ位置を固定

商品名	プレート式キャスタ取付挟み込みジョイント	キャスターマウント	コーナーベース 3方向接続（ボルトタイプキャスタ用）	コーナーベース 2方向接続（ボルトタイプキャスタ用）
タイプ	GPACCA28-003	GPACCA28-004	GPACCA28-005	GPACCA28-006
商品写真
取付け図
特長	プレート式キャスタの上にパイプを挟むようにして締結	筐体組み立て後にも取付けが可能	3方向へのパイプ接続とキャスタ取付けが可能	パレット台車のコーナーに使用しスタッキング可能

▼キャップ・フレームガード・バンパー

商品名	Φ28アルミパイプフレーム用アウターキャップ	Φ28アルミパイプフレーム用インナーキャップ	Φ28アルミパイプフレーム（GPFH28 超高強度タイプ）用インナーキャップ	Φ28アルミパイプフレームフラット用キャップ
タイプ	GPACC28-002	GPACC28-003	GPACC28-014	GPACC28-009
商品写真
取付け図
特長	パイプ端面に取付けるアウターキャップ	パイプ端面に取付けるインナーキャップ標準と静電の2タイプ	パイプ端面に取付けるインナーキャップ GPFH28に使用	パイプ端面に取付けるインナーキャップ GPFTC28/GPFTE28 に使用

商品名	パイプガード	パイプガード配線クッション	パイプバンパー
タイプ	GPACD28-001	GPACD28-002	GPACD28-003
商品写真
取付け図
特長	1.5mでの販売パイプ突起部にはめて使用	1.5mでの販売空洞部に配線を通して使用可能	1.5mでの販売パイプを傷からガード

▼取手・錘・ネームプレート

商品名	取手	プラスチック取手	ウエイト	ウエイトアイボルト無し	ネームプレート
タイプ	GPACT28-001 GPACTB28-001	GPACT28-002	GPACW28 GPACW43	GPACWN28 GPACWN43	GPACZ28-001
商品写真
取付け図
特長	ジョイントGPJT28-171 でパイプに取付け	樹脂製の取手付属のボルトナットでパイプに取付け	0.25/0.5/1/2kg から選択可能アイボルトにワイヤーを通して使用	0.25/0.5/1/2kg から選択可能ジョイントを使用しパイプに取付け	ジョイントGPJT28-171 でパイプに取付け
