製造現場のためのアクチュエータ選定情報

一軸アクチュエータLS 選定サポート

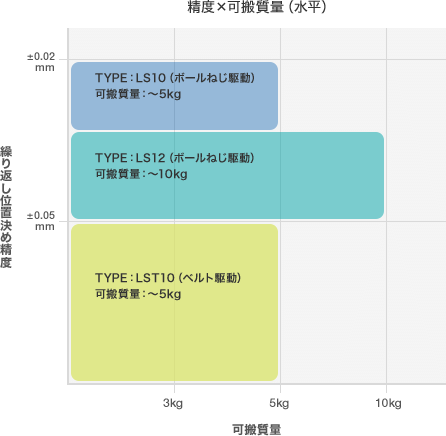

精度×可搬質量

※参考値となります

精度×ストローク×最高速度

※参考値となります

選定の流れ

1.ストローク一覧(表1)、および下記定格一覧(表2)から、LSの型式を選択

【 表1 】ストローク

Type ストローク(mm)
60 100 140 220 300 380 460 500 600 700 800 900 1000
LS1002 - - - - - - - -
LS1004 - - - - - - - -
LS1205 - - - - - -
LS1210 - - - - - -
LST10 - - - - - - -

【 表2 】定格荷重

【表2】定格荷重

2.使用速度が(表3)に示した最高速度以内になるようにボールねじリードもしくはベルトタイプを決定。(この時点では仮選定となります。)

【 表3 】最高移動速度

【表3】最高移動速度

※表中の値は、ボールねじ危険速度とDN値によって算出された参考値です。
モータの回転数や運転条件等を考慮した保証値ではありませんので、ご注意ください。

3.仮選定した型式を基に、下記リンクよりLS寿命計算ソフトを使用して寿命計算を行ってください。計算結果が問題なければ選定完了です。

LS寿命計算ソフトへ

モータカップリング選定情報

アクチュエータのタイプ別に、推奨カップリングをご紹介いたします。サーボモータ、ステップモータで適用表が分かれており、お使いの商品に合ったカップリングが簡単に探せます。

サーボモータ

ステッピングモータ

サーボモータ適用表

LSタイプ モータ
アタッチメント
型式
フランジ
サイズ
メーカー名 モータ
型番
ワット数 推奨
カップリング
LS10 A25 □25 安川電機 SGM7M-A1 10W SCXW21
SCPW21
CPDW19
SGM7M-A2 20W
SGM7M-A3 30W
三菱電機 HG-AK0136 10W
HG-AK0236 20W
HG-AK0336 30W
A38 □38 Panasonic MSMD5A 50W
MSME5A
MSMD01 100W
MSME01
A40 □40 安川電機 SGMJV-A5 50W
SGM7J-A5
SGM7A-A5
三菱電機 HG-MR053
HG-KR053
山洋電気 Q1AA04003D 30W
Q1AA04005D 50W
オムロン R88M-K05030
キーエンス MV-M05
SV-M005
E40 □40 SIEMENS 1FK7011-5 50W CPDW19
1FK7015-5 100W
LS12 A38 □38 Panasonic MSMD5A/MSME5A 50W SCXW21
SCPW21
CPDW19
MSMD01/MSME01 100W
A40 □40 安川電機 SGMJV-A5 50W
SGM7J-A5
SGM7J-01 100W
三菱電機 HG-MR053 50W
HG-MR13 100W
山洋電気 Q1AA04003D 30W
Q1AA04005D 50W
Q1AA04010D 100W
オムロン R88M-K05030 50W
R88M-K10030 100W
キーエンス MV-M05 50W
SV-M005
MV-M10 100W
SV-M010
E40 □40 SIEMENS 1FK7011-5 50W CPDW25
1FK7015-5 100W
LST10 A25 □25 安川電機 SGM7M-A1 10W SCXW21
SCPW21
CPDW19
SGM7M-A2 20W
SGM7M-A3 30W
三菱電機 HG-AK0136 10W
HG-AK0236 20W
HG-AK0336 30W
A38 □38 Panasonic MSMD5A 50W
MSME5A
MSMD01 100W
MSME01
A40 □40 安川電機 SGMJV-A5 50W
SGM7J-A5
SGM7A-A5
三菱電機 HG-MR053
HG-KR053
山洋電気 Q1AA04003D 30W
Q1AA04005D 50W
オムロン R88M-K05030
キーエンス MV-M05
SV-M005
E40 □40 SIEMENS 1FK7011-5 50W CPDW19
1FK7015-5 100W

※モータ型番・仕様等は、変更する可能性があります。各メーカー案内にてご確認ください。

※モータ・カップリングは、適用表以外のものもご使用できます。各取付寸法をご確認ください。

ステッピングモータ適用表

LSタイプ モータ
アタッチメント
型式
フランジ
サイズ
メーカー名 モータ
型番
種類 推奨
カップリング
LS10 T28 □28 オリエンタルモーター PKP22 2相 SCXW21
SCPW21
CPDW19
PKP52 5相
ASC3 αステップ
T42 □42 PK24 2相
PKP24
RKS54 5相
PK54
ASC46/AR46 αステップ
T56.4 □56.4 NEMA規格 NEMA23 CPDW19
LS12 T42 □42 オリエンタルモーター PK24 2相 SCXW21
SCPW21
CPDW19
RKS54/PK54 5相
ASC46/AR46 αステップ
T60 □60 RKS56/PK56 5相
ASC66/AR66 αステップ
T56.4 □56.4 PK26 2相
NEMA規格 NEMA23 CPDW19
LST10 T28 □28 オリエンタルモーター PKP22 2相 SCXW21
SCPW21
CPDW19
PKP52 5相
ASC3 αステップ
T42 □42 PK24 2相
PKP24
RKS54 5相
PK54
ASC46/AR46 αステップ
T56.4 □56.4 NEMA規格 NEMA23 CPDW19

※NEMA規格(National Electrical Manufacturers Association)とは、米国電気工業会によって標準化された規格です。

メカニカル部品技術窓口

Tel 0120-343-603

営業時間:8:00~20:00(日曜日・年末年始は除く)

Fax 03-5805-7292

※現在、電話の受付時間を9:00~18:00に短縮しています。
