タンガロイ

タンガロイ溝入れなど加工用チップ DTE/DGG

カタログ

通常単価(税別): 1,996円～4,402円

税込単価: 2,196円～4,842円

通常出荷日：1日目～2日目

溝入れ加工などに対応しているDTE・DGG形加工用インサート。【特長】・高送りでも優れた加工面品位を実...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

未確定：候補が97型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

DTE形（2コーナ）

汎用
突起タイプのブレーカで切りくずを拘束、折断
研削級と型押しインサートを設定
CW=3-8mm

使用の目安

送りの目安

DGG形（2コーナ）

非鉄金属、チタン加工用
低抵抗チップブレーカ
切れ味が良く優れた加工面品位を実現

送りの目安

最新材種を標準設定

AH7025

T9200 SERIES

性能・試験情報

高圧クーラントによる切りくず処理性の効果

S 耐熱合金: 外径溝入れ加工（インコネル718）

被削材 : インコネル718
ホルダ : C6CHSN33050-CHP + CAEL-3T20-CHP
インサート : DGG300-020 KS05F
切削速度 : Vc = 40 m/min
送り : f = 0.05 mm/rev
溝幅 : 3 mm

独自のブレーカ形状で優れた切りくず処理!!

切削性能

溝入れ加工用第一推奨材種
AH7025 - 世界初のコーティング技術で信頼性を大幅向上

AH7025
加工数 60 個

従来品
加工数 30 個

P 合金鋼（SCM440）
インサート : DTE3-040 AH7025
切削速度 : Vc = 150 m/min
送り : f = 0.17 mm/rev
溝深さ : 17 mm
加工形態 : 外径溝入れ
切削油 : 湿式

従来品に比べ、2 倍の加工長でもコーティング剥離が無く、安定。

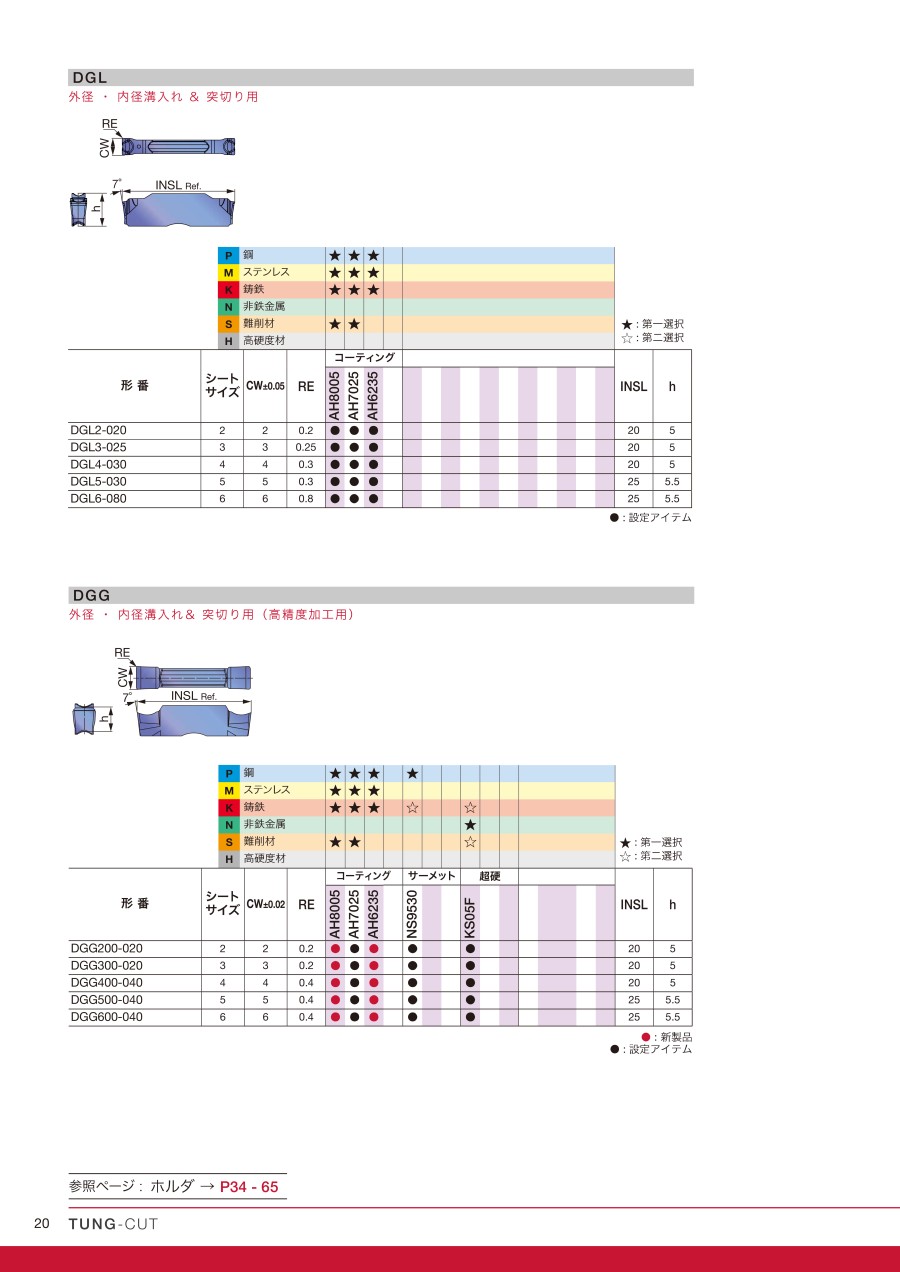

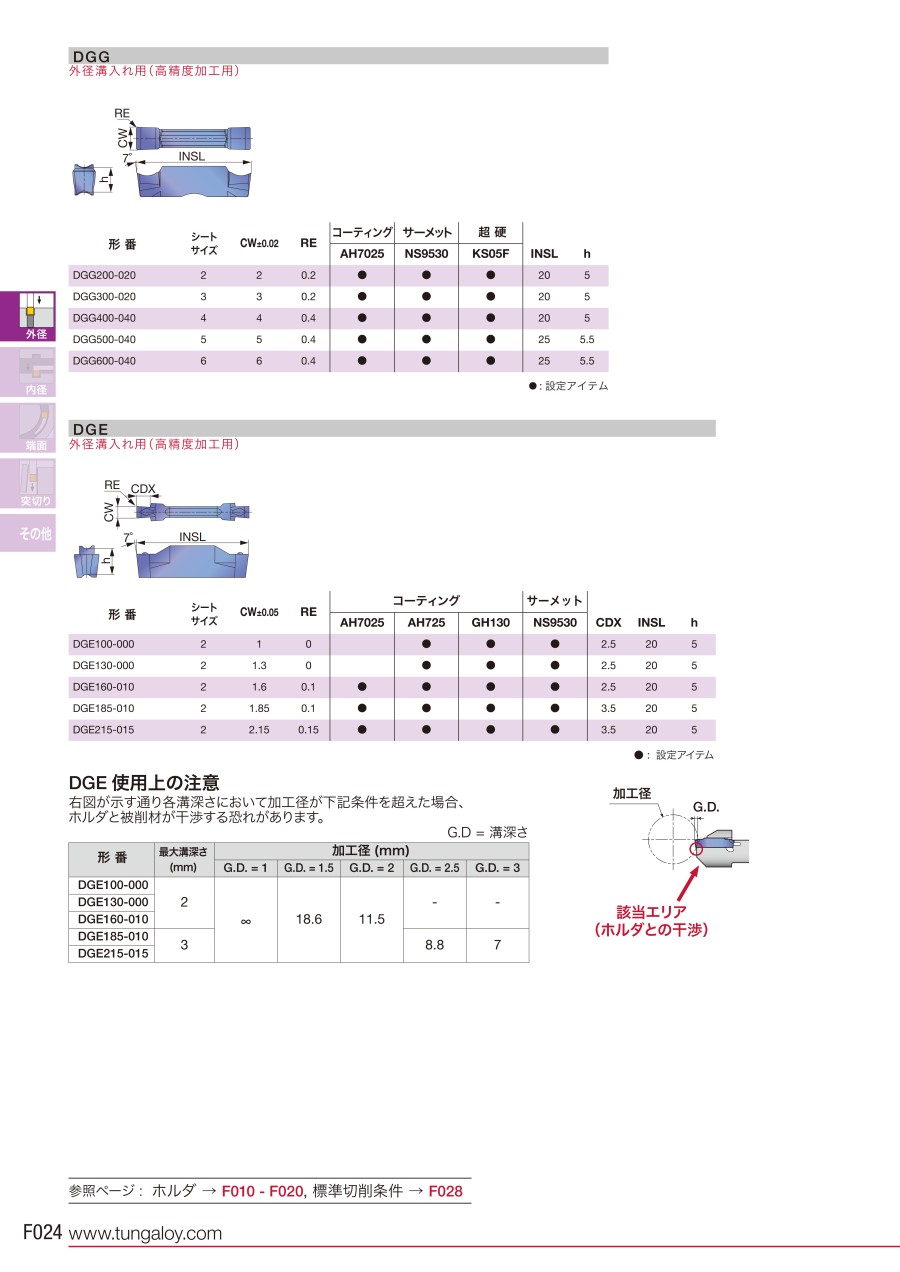

外形図

DTE

DGG

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

本図は右勝手（R）を示す。

形番	CW	DAXMIN	DAXX	シートサイズ	CDX	H	B	LF	LH	HF	トルク^*
CTFVR／L2525-3T10-024035	3	24	35	3	10	25	25	150	18	25	5
CTFVR／L2525-3T10-029040	3	29	40	3	10	25	25	150	18	25	5
CTFVR／L2525-3T10-034050	3	34	50	3	10	25	25	150	18	25	5
CTFVR／L2525-3T15-044060	3	44	60	3	15	25	25	150	18	25	5
CTFVR／L2525-3T15-054085	3	54	85	3	15	25	25	150	18	25	5
CTFVR／L2525-4T12-022040	4	22	40	4	12	25	25	150	18.5	25	8.5
CTFVR／L2525-4T15-032050	4	32	50	4	15	25	25	150	18.5	25	8.5
CTFVR／L2525-4T15-042060	4	42	60	4	15	25	25	150	18.5	25	8.5
CTFVR／L2525-4T15-052085	4	52	85	4	15	25	25	150	18.5	25	8.5
CTFVR／L2525-5T20-050080	5	50	80	5	20	25	25	150	22	25	12
CTFVR／L2525-5T20-070110	5	70	110	5	20	25	25	150	22	25	12
CTFVR／L2525-5T20-100150	5	100	150	5	20	25	25	150	22	25	12
CTFVR／L2525-5T20-140200	5	140	200	5	20	25	25	150	22	25	12
CTFVR／L2525-6T20-048085	6	48	85	6	20	25	25	150	22	25	12
CTFVR／L2525-6T20-073150	6	73	150	6	20	25	25	150	22	25	12
CTFVR／L2525-6T20-138250	6	138	250	6	20	25	25	150	22	25	12

溝深さがインサート全長-1.5mmを超える場合は、1コーナタイプインサートを使用してください。
DTFインサート使用時、最大溝深さは15mmとなります。

*トルク：推奨締付けトルク（N・m）

部品

インサート

形番	シートサイズ	インサート
CTFVR／L2525-3T10-024035	3	DTF、DTX
CTFVR／L2525-3T10-029040	3	DTF、DTX
CTFVR／L2525-3T10-034050	3	DTF、DTX、DTR
CTFVR／L2525-3T15-044060	3	DTF、DTX、DTE、DTR
CTFVR／L2525-3T15-054085	3	DTF、DTX、DTE、DGG、DTR、DTM
CTFVR／L2525-4T12-022040	4	DTF、DTX、DTR
CTFVR／L2525-4T15-032050	4	DTF、DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL
CTFVR／L2525-4T15-042060	4	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL
CTFVR／L2525-4T15-052085	4	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL
CTFVR／L2525-5T20-...	5	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL
CTFVR／L2525-6T20-...	6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL

インサート	溝幅 CW	端面溝入れ最小加工径 DAXMIN
DGM／DGS／SGN／DGL	3	92
DGM／DGS／SGN／DGL	4	37
DGM／DGS／DGL	5	60
DGM／DGS／DGL	6	57
DTE／DGG／DTM	3	62
DTE／DGG／DTM	4	42
DTE／DGG／DTM	5	64
DTE／DGG／DTM	6	61
DTR	3	44
DTR	4	32
DTR	5	48
DTR	6	48
DTX	3	22
DTX	4	20
DTX	5	20
DTX	6	23
DTF	3	20
DTF	4	20

材種

材種	母材		コーティング層		特長
材種	比重	硬さ	主構成	厚さ（μm）	特長
AH7025	14.4	91.3 HRA	（AI,Ti）N	3.5	多くの被削材に対応できる汎用第一推奨材種極めて優れた耐摩耗性と高い靭性
AH725	14.4	91.5 HRA	（Ti,AI）N	2	耐摩耗性と耐欠損性のバランスに優れた材種
T515	14.8	91.5 HRA	TiCN + Al₂O₃	16	高速加工でも優れた耐摩耗性を実現鋳鉄の荒加工における第一推奨材種
T9225	13.8	89.8 HRA	微細等方柱状結晶 Ti系化合物+Al₂O₃	18	高速加工において、優れた耐摩耗性を発揮耐チッピング性が飛躍的に向上
T9125	13.7	90.0 HRA	TiCN + Al₂O₃	16	耐チッピング性を飛躍的に向上させ、寿命の安定化に優れる
NS9530	6.8	91.7 HRA	-	-	驚異的な耐欠損性と優れた耐摩耗性を兼ね備えた汎用材種
GH130	14.1	89.5 HRA	TiCNO	3	高靭性で耐欠損性に優れた、断続、荒加工用
AH905	15.0	93.0 HRA	（AI,Ti）N	1.5	特殊専用コーティング膜により、刃先の耐凝着性および耐摩耗性を向上
TH10	14.7	92.0 HRA	-	-	優れた耐摩耗性と靭性を兼ね備えた超硬材種
KS05F	15.0	93.0 HRA	-	-	優れた耐摩耗性と耐欠損性を耐溶着性を兼ね備えた超硬材種
BX360	-	3200 - 3400 Hv	-	-	焼入れ鋼加工で耐摩耗性と耐欠損性のバランスに優れた材種

インサート適応領域

注意・禁止事項

横送り加工時のポイント

横送り加工時は、切削力によって、ホルダ先端部にたわみが生じます。その結果、切削条件（切込み・送り）が高いと、加工物の径が変化する可能性があります（図 1）。

図 1

よって試し削りを行うなどして補正する必要があります。参考として、補正値の例を図2 のグラフに示します。

タンガロイ・CTFVR/L用・溝入れ用チップ・突っ切り用チップ図 2 補正量-1

インサート : DTE300-040
ホルダ : CTER2525-3T09

インサート : DTE400-040
ホルダ : CTER2525-4T10

図 2 補正量

型番リスト

表示件数

型番

用途

コーナーR（ノーズR）

(mm)

刃幅

(mm)

材種（母材）

コーティング

適合ホルダ

適合ブレード

材種記号

CADデータ有無

(2Ｄ/3Ｄ)

刃幅公差

(mm)

RoHS?

最小発注数量

溝入れ / 突っ切り	0.2	2	超硬	PVDコーティング	CTER/L、JCTER/L、CGER/L、CTIR/L、JCTER/L-CHP、CTER/L-CHP、JCTER/L2012、QC-JTTER/L-CHP、QC-JCTER/L-CHP	CGP、CAER/L-CHP、CGP-CHP、CHGP、CAER/L-MD、S-CTIR/L-H	AH6235	-	±0.02	-	10個
溝入れ / 突っ切り	0.2	2	超硬	PVDコーティング	CTER/L、JCTER/L、CGER/L、CTIR/L、JCTER/L-CHP、CTER/L-CHP、JCTER/L2012、QC-JTTER/L-CHP、QC-JCTER/L-CHP	CGP、CAER/L-CHP、CGP-CHP、CHGP、CAER/L-MD、S-CTIR/L-H	AH7025	-	±0.02	-	10個
溝入れ / 突っ切り	0.2	2	超硬	PVDコーティング	CTER/L、JCTER/L、CGER/L、CTIR/L、JCTER/L-CHP、CTER/L-CHP、JCTER/L2012、QC-JTTER/L-CHP、QC-JCTER/L-CHP	CGP、CAER/L-CHP、CGP-CHP、CHGP、CAER/L-MD、S-CTIR/L-H	AH8005	-	±0.02	-	10個
溝入れ / 突っ切り	0.2	2	超硬	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	KS05F	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.2	2	サーメット	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	NS9530	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.2	3	超硬	PVDコーティング	CTER/L、JCTER/L、CGER/L、CTFR/L、CTIR/L、CTER/L-CHP、JCTER/L2012、QC-JCTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CHGP、CAER/L-MD、CAFR/L-CHP、S-CTIR/L-H、CAFR/L-MD	AH6235	-	±0.02	-	10個
溝入れ / 突っ切り	0.2	3	超硬	PVDコーティング	CTER/L、JCTER/L、CGER/L、CTFR/L、CTIR/L、CTER/L-CHP、JCTER/L2012、QC-JCTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CHGP、CAER/L-MD、CAFR/L-CHP、S-CTIR/L-H、CAFR/L-MD	AH7025	-	±0.02	-	10個
溝入れ / 突っ切り	0.2	3	超硬	PVDコーティング	CTER/L、JCTER/L、CGER/L、CTFR/L、CTIR/L、CTER/L-CHP、JCTER/L2012、QC-JCTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CHGP、CAER/L-MD、CAFR/L-CHP、S-CTIR/L-H、CAFR/L-MD	AH8005	-	±0.02	-	10個
溝入れ / 突っ切り	0.2	3	超硬	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	KS05F	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.2	3	サーメット	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	NS9530	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.4	4	超硬	PVDコーティング	CTER/L、CGER/L、CTFR/L、CTFVR/L、CTIR/L、CTEFR/L、CTIFR/L、CTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CAEFR/L-CHP、CHGP、CAER/L-MD、CAFR/L-CHP、S-CTIR/L-H、CAFR/L-MD	AH6235	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	4	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	4	超硬	PVDコーティング	CTER/L、CGER/L、CTFR/L、CTFVR/L、CTIR/L、CTEFR/L、CTIFR/L、CTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CAEFR/L-CHP、CHGP、CAER/L-MD、CAFR/L-CHP、S-CTIR/L-H、CAFR/L-MD	AH8005	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	4	超硬	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	KS05F	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.4	4	サーメット	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	NS9530	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.4	5	超硬	PVDコーティング	CTER/L、CTFR/L、CTFVR/L、CTIR/L、CTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CAER/L-MD、CAFR/L-CHP、CAFR/L-MD	AH6235	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	5	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	5	超硬	PVDコーティング	CTER/L、CTFR/L、CTFVR/L、CTIR/L、CTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CAER/L-MD、CAFR/L-CHP、CAFR/L-MD	AH8005	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	5	超硬	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	KS05F	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.4	5	サーメット	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	NS9530	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.4	6	超硬	PVDコーティング	CTER/L、CTFR/L、CTFVR/L、CTIR/L、CTEFR/L、CTIFR/L、CTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CAEFR/L-CHP、CAER/L-MD、CAFR/L-CHP、CAFR/L-MD	AH6235	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	6	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	6	超硬	PVDコーティング	CTER/L、CTFR/L、CTFVR/L、CTIR/L、CTEFR/L、CTIFR/L、CTER/L-CHP	CAER/L、CGP、CAFR/L、CAER/L-CHP、CGP-CHP、CAEFR/L-CHP、CAER/L-MD、CAFR/L-CHP、CAFR/L-MD	AH8005	-	±0.02	-	10個
溝入れ / 突っ切り	0.4	6	超硬	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	KS05F	2D/3D	±0.02	10	10個
溝入れ / 突っ切り	0.4	6	サーメット	ノンコート	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012、JCTER/L-CHP、CGER/L	CAER/L-CHP、CAEFR/L-CHP、CGP32-CHP、CGP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	NS9530	2D/3D	±0.02	10	10個
溝入れ / 端面溝入れ / 横送り	0.2	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	2D/3D	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH725	2D/3D	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	GH130	2D/3D	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T515	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T9225	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	2D/3D	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH725	2D/3D	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	GH130	2D/3D	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T515	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T9225	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.8	4	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	5	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	5	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T515	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.8	5	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.8	6	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.8	6	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T515	-	±0.05	-	10個
溝入れ / 端面溝入れ / 横送り	0.15	2.65	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH725	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.15	2.65	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	GH130	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.15	2.65	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T9225	-	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.2	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH725	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.2	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	GH130	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.2	3	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T9225	-	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH725	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	GH130	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	3	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T9225	-	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.15	3.15	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.15	3.15	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH725	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.15	3.15	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	GH130	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.15	3.15	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T9225	-	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH7025	-	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	AH725	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	PVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	GH130	2D/3D	±0.02	-	10個
溝入れ / 端面溝入れ / 横送り	0.4	4	超硬	CVDコーティング	CTER/L、CTER/L-CHP、CTEFR/L、CTIR/L、CTIFR/L、CTFR/L、CTFVR/L、JCTER/L、JCTER/L2012	CAER/L-CHP、CAEFR/L-CHP、CAER/L、CAFR/L、CAFR/L-CHP、CAER/L-MD	T9225	-	±0.02	-	10個

通常単価(税別) (税込単価)	通常出荷日

3,097円 ( 3,407円 )	2日目
2,778円 ( 3,056円 )	1日目
3,097円 ( 3,407円 )	2日目
2,459円 ( 2,705円 )	1日目
2,067円 ( 2,274円 )	1日目
3,412円 ( 3,753円 )	2日目
3,053円 ( 3,358円 )	1日目
3,412円 ( 3,753円 )	2日目
2,368円 ( 2,605円 )	1日目
2,291円 ( 2,520円 )	1日目
3,600円 ( 3,960円 )	2日目
3,233円 ( 3,556円 )	1日目
3,600円 ( 3,960円 )	2日目
2,510円 ( 2,761円 )	1日目
2,404円 ( 2,644円 )	1日目
3,954円 ( 4,349円 )	2日目
3,548円 ( 3,903円 )	1日目
3,954円 ( 4,349円 )	2日目
2,759円 ( 3,035円 )	1日目
2,645円 ( 2,910円 )	1日目
4,402円 ( 4,842円 )	2日目
3,951円 ( 4,346円 )	1日目
4,402円 ( 4,842円 )	2日目
3,057円 ( 3,363円 )	1日目
2,929円 ( 3,222円 )	1日目
2,055円 ( 2,261円 )	1日目
2,008円 ( 2,209円 )	1日目
2,008円 ( 2,209円 )	1日目
2,008円 ( 2,209円 )	1日目
1,996円 ( 2,196円 )	1日目
2,055円 ( 2,261円 )	1日目
2,113円 ( 2,324円 )	1日目
2,113円 ( 2,324円 )	1日目
2,113円 ( 2,324円 )	1日目
2,102円 ( 2,312円 )	1日目
2,171円 ( 2,388円 )	1日目
2,171円 ( 2,388円 )	1日目
2,316円 ( 2,548円 )	1日目
2,316円 ( 2,548円 )	1日目
2,398円 ( 2,638円 )	1日目
2,570円 ( 2,827円 )	1日目
2,570円 ( 2,827円 )	1日目
2,927円 ( 3,220円 )	1日目
2,927円 ( 3,220円 )	1日目
2,997円 ( 3,297円 )	1日目
3,077円 ( 3,385円 )	1日目
3,077円 ( 3,385円 )	1日目
3,158円 ( 3,474円 )	1日目
3,054円 ( 3,359円 )	1日目
3,077円 ( 3,385円 )	1日目
3,077円 ( 3,385円 )	1日目
3,158円 ( 3,474円 )	1日目
3,054円 ( 3,359円 )	1日目
3,077円 ( 3,385円 )	1日目
3,077円 ( 3,385円 )	1日目
3,158円 ( 3,474円 )	1日目
3,222円 ( 3,544円 )	1日目
3,257円 ( 3,583円 )	1日目
3,257円 ( 3,583円 )	1日目
3,326円 ( 3,659円 )	1日目

基本情報

基本情報

溝入れ加工などに対応しているDTE・DGG形加工用インサート。
【特長】
・高送りでも優れた加工面品位を実現し、幅広いワーク形状や加工条件に対応
・安定した切りくず処理性と高精度な加工を両立します
【仕様】
・溝幅：2～8mm
・幅公差±0.02mm（但し、DTE3-020、DTE3-040、DTE4-040、DTE4-080、DTE5-040、DTE5-080、DTE6-080の幅公差は±0.05mm）
【材種特長】
・『AH7025』極めて優れた耐摩耗性と高い靱性、多くの被削材に対応できる溝入れ加工用第一推奨材種
・『T515』高速加工でも優れた耐摩耗性を実現、鋳鉄の荒加工における第一推奨材種
・『KS05F』非鉄金属用超硬材種
・『NS9530』高い欠損性を誇る材種
・『AH725』耐摩耗性と耐チッピング性のバランスに優れる材種、鋼やステンレス鋼の汎用的な加工に最適
・『GH130』超高靭性、耐欠損性重視で断続加工に最適、 TiCNO系、PVDコーティングを採用。高硬度、優れた耐摩耗性
・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
・『AH6235』強断続加工、突切り・端面加工の第一推奨
・『AH8005』優れた耐摩耗性と耐凝着性を誇る材種、耐熱合金の高速切削で優れた性能を発揮

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
タンガロイ・JSXXR/L用・突切り用インサート
タンガロイ
タンガロイ・CAER/L-CHP用・外径溝入れ・突切り用チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タンガロイ溝入れなど加工用チップ DTE/DGGのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品タンガロイ溝入れなど加工用チップ DTE/DGG	タンガロイ・CTER/L用・外径・端面溝入れ・横送り用チップ	タンガロイ・CTEFR/L用・溝入れ・突っ切り用チップ	タンガロイ・ETFR/L用・溝入れ用チップ・突っ切り用チップ	タンガロイ・CTWR/L用・溝入れ用チップ・突っ切り用チップ	タンガロイ溝入れ・ぬすみ・倣い加工用チップ DTIU
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	1,996円-	2,240円 -	2,336円 -	1,797円	2,308円 -	3,352円 -
通常出荷日	1日目〜	1日目	1日目	3日目	在庫品1日目〜	1日目〜
勝手	なし	なし	なし	なし	なし	なし
利用可能コーナー数	2	2	2	1	2	2
