三菱マテリアル

ディンプルバー VC ・VB インサート対応

カタログ

通常単価(税別): 14,004円～29,145円

税込単価: 15,404円～32,060円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現。【特長】・シミュレーション解析から生まれた高剛...

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ディンプルバー VC○○、VB○○インサート対応の詳細

FSVJB／C イメージ

FSVPB／C イメージ

FSVUB／C イメージ

ディンプルバー VC○○、VB○○インサート対応の寸法

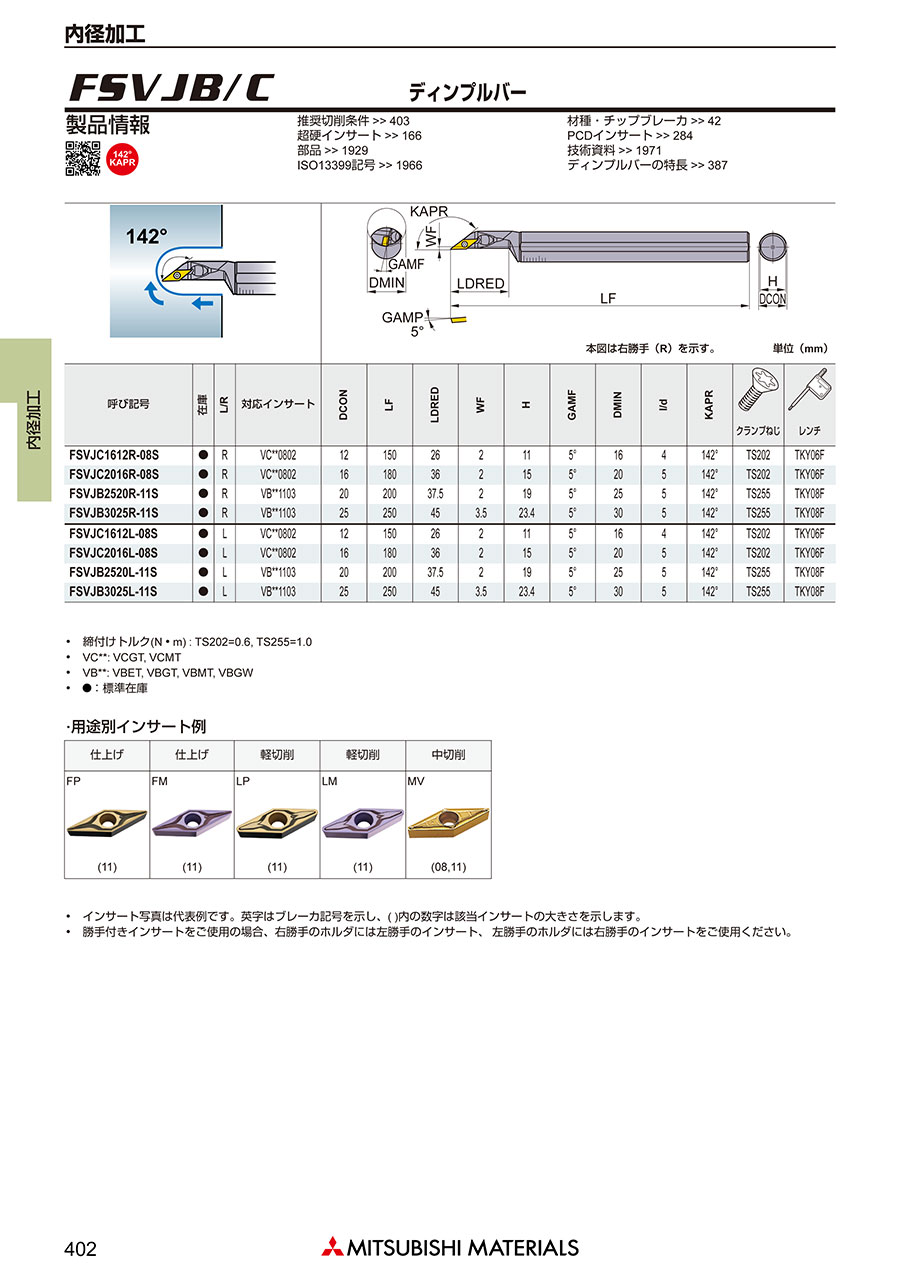

FSVJB／C

FSVJB／C 寸法図

呼び記号	R	L	対応インサート		寸法（mm）								推奨最大 l/d比	クランプねじ	レンチ
呼び記号	R	L	対応インサート		DCON	LF	LDRED	WF	H	GAMF	DMIN	RE	推奨最大 l/d比	クランプねじ	レンチ
FSVJC1612R/L-08S	●	●	VCGT VCMT	0802○○	12	150	26	2	11	5°	16	0.4	4	TS202	TKY06F
FSVJC2016R/L-08S	●	●	VCGT VCMT	0802○○	16	180	36	2	15	5°	20	0.4	5	TS202	TKY06F
FSVJB2520R/L-11S	●	●	VBET VBGT VBMT	1103○○	20	200	37.5	2	19	5°	25	0.4	5	TS255	TKY08F
FSVJB3025R/L-11S	●	●	VBET VBGT VBMT	1103○○	25	250	45	3.5	23.4	5°	30	0.4	5	TS255	TKY08F

※ 締付けトルク（N・m）：TS202=0.6、TS255=1.6

FSVPB／C

FSVPB／C 寸法図

呼び記号	R	L	対応インサート		寸法（mm）
呼び記号	R	L	対応インサート		DCON	LF	LDRED	WF	F2	H	GAMF	DMIN	RE
FSVPC1610R/L-08S	●	●	VCGT VCMT	0802○○	10	150	25	8	3	9	8°	16	0.4
FSVPB2012R/L-11S	●	●	VBET VBGT VBMT NP-VBGW	1103○○	12	150	28	10	4.5	11	8°	20	0.4
FSVPB2516R/L-11S	●	●		1103○○	16	180	35	12.5	5	15	5°	25	0.4
FSVPB3020R/L-11S	●	●		1103○○	20	200	40	15	5	19	5°	30	0.4
FSVPB3425R/L-16S	●	●		1604○○	25	220	50	17	5	23.4	13°	34	0.8
FSVPB4032R/L-16S	●	●		1604○○	32	250	55	22	6.5	30.4	9°	40	0.8

呼び記号	推奨最大l/d比	シート	シート止ピン	クランプねじ	レンチ
呼び記号	推奨最大l/d比	シート	シート止ピン	クランプねじ	レンチ	FSVPC1610R/L-08S	3.5	-	-	TS202	TKY06F
FSVPB2012R/L-11S	4	-	-	TS255	TKY08F
FSVPB2516R/L-11S	5	-	-	TS255	TKY08F
FSVPB3020R/L-11S	5	-	-	TS255	TKY08F
FSVPB3425R/L-16S	5	SPSVN32	BCP141	TS35D	TKY15F
FSVPB4032R/L-16S	5	SPSVN32	BCP141	TS35D	TKY15F

※ 締付けトルク（N・m）：TS202=0.6、TS255=1.0、TS35D=3.5

FSVUB／C

FSVUB／C 寸法図

呼び記号	R	L	対応インサート		寸法（mm）
呼び記号	R	L	対応インサート		DCON	LF	LDRED	WF	F2	H	GAMF	DMIN	RE
FSVUC1612R/L-08S	●	●	VCGT VCMT	0802○○	12	150	25	11	5.5	11	8°	16	0.4
FSVUB2016R/L-11S	●	●	VBET VBGT VBMT NP-VBGW	1103○○	16	180	32.5	15.5	8	15	8°	20	0.4
FSVUB2520R/L-11S	●	●		1103○○	20	200	40.5	17.5	8	19	7°	25	0.4
FSVUB3425R/L-16S	●	●		1604○○	25	220	50	20.5	8.5	23.4	13°	34	0.8
FSVUB4032R/L-16S	●	●		1604○○	32	250	84.0	27.5	12	30.4	9°	40	0.8

呼び記号	推奨最大l/d比	シート	シート止ピン	クランプねじ	レンチ
呼び記号	推奨最大l/d比	シート	シート止ピン	クランプねじ	レンチ	FSVUC1612R/L-08S	4	-	-	TS202	TKY06F
FSVUB2016R/L-11S	5	-	-	TS255	TKY08F
FSVUB2520R/L-11S	5	-	-	TS255	TKY08F
FSVUB3425R/L-16S	5	SPSVN32	BCP141	TS35D	TKY15F
FSVUB4032R/L-16S	5	SPSVN32	BCP141	TS35D	TKY15F

※ 締付けトルク（N・m）：TS202=0.6、TS255=1.0、TS35D=3.5

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

加工用途

適合チップ逃げ角

適合チップ切れ刃長

勝手

切込み角

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

適合チップ

クランプねじ

レンチ

基準コーナーR（ノーズR）

推奨締付けトルク

(N・m)

シート

最小発注数量

内径・通し穴	ポジ5°（B）	11	左	ISO規格外	25	5	20	200	19	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴	ポジ5°（B）	11	右	ISO規格外	25	5	20	200	19	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴	ポジ5°（B）	11	左	ISO規格外	30	5	25	250	23.4	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴	ポジ5°（B）	11	右	ISO規格外	30	5	25	250	23.4	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴	ポジ7°（C）	08	左	ISO規格外	16	4	12	150	11	VCGT0802○○、VCMT0802○○	TS202	TKY06F	0.4	0.6	-	1個
内径・通し穴	ポジ7°（C）	08	右	ISO規格外	16	4	12	150	11	VCGT0802○○、VCMT0802○○	TS202	TKY06F	0.4	0.6	-	1個
内径・通し穴	ポジ7°（C）	08	左	ISO規格外	20	5	16	180	15	VCGT0802○○、VCMT0802○○	TS202	TKY06F	0.4	0.6	-	1個
内径・通し穴	ポジ7°（C）	08	右	ISO規格外	20	5	16	180	15	VCGT0802○○、VCMT0802○○	TS202	TKY06F	0.4	0.6	-	1個
内径・通し穴 / 倣い	ポジ5°（B）	11	左	P：117.5°（オフセットあり）	20	4	12	150	11	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 倣い	ポジ5°（B）	11	右	P：117.5°（オフセットあり）	20	4	12	150	11	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 倣い	ポジ5°（B）	11	左	P：117.5°（オフセットあり）	25	5	16	180	15	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 倣い	ポジ5°（B）	11	右	P：117.5°（オフセットあり）	25	5	16	180	15	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 倣い	ポジ5°（B）	11	左	P：117.5°（オフセットあり）	30	5	20	200	19	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 倣い	ポジ5°（B）	11	右	P：117.5°（オフセットあり）	30	5	20	200	19	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 倣い	ポジ5°（B）	16	左	P：117.5°（オフセットあり）	34	5	25	220	23.4	VBMT1604○○、VBMW1604○○、VBET1604○○、VBGW1604○○	TS35D	TKY15F	0.8	3.5	SPSVN32	1個
内径・通し穴 / 倣い	ポジ5°（B）	16	右	P：117.5°（オフセットあり）	34	5	25	220	23.4	VBMT1604○○、VBMW1604○○、VBET1604○○、VBGW1604○○	TS35D	TKY15F	0.8	3.5	SPSVN32	1個
内径・通し穴 / 倣い	ポジ5°（B）	16	左	P：117.5°（オフセットあり）	40	5	32	250	30.4	VBMT1604○○、VBMW1604○○、VBET1604○○、VBGW1604○○	TS35D	TKY15F	0.8	3.5	SPSVN32	1個
内径・通し穴 / 倣い	ポジ5°（B）	16	右	P：117.5°（オフセットあり）	40	5	32	250	30.4	VBMT1604○○、VBMW1604○○、VBET1604○○、VBGW1604○○	TS35D	TKY15F	0.8	3.5	SPSVN32	1個
内径・通し穴 / 倣い	ポジ7°（C）	08	左	P：117.5°（オフセットあり）	16	3.5	10	150	9	VCGT0802○○、VCMT0802○○	TS202	TKY06F	0.4	0.6	-	1個
内径・通し穴 / 倣い	ポジ7°（C）	08	右	P：117.5°（オフセットあり）	16	3.5	10	150	9	VCGT0802○○、VCMT0802○○	TS202	TKY06F	0.4	0.6	-	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ5°（B）	11	左	U：93°（オフセットあり）	20	5	16	180	15	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ5°（B）	11	右	U：93°（オフセットあり）	20	5	16	180	15	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ5°（B）	11	左	U：93°（オフセットあり）	25	5	20	200	19	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ5°（B）	11	右	U：93°（オフセットあり）	25	5	20	200	19	VBMT1103○○、VBMW1103○○、VBET1103○○、VBGW1103○○	TS255	TKY08F	0.4	1	-	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ5°（B）	16	左	U：93°（オフセットあり）	34	5	25	220	23.4	VBMT1604○○、VBMW1604○○、VBET1604○○、VBGW1604○○	TS35D	TKY15F	0.8	3.5	SPSVN32	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ5°（B）	16	右	U：93°（オフセットあり）	34	5	25	220	23.4	VBMT1604○○、VBMW1604○○、VBET1604○○、VBGW1604○○	TS35D	TKY15F	0.8	3.5	SPSVN32	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ5°（B）	16	左	U：93°（オフセットあり）	40	5	32	250	30.4	VBMT1604○○、VBMW1604○○、VBET1604○○、VBGW1604○○	TS35D	TKY15F	0.8	3.5	SPSVN32	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ5°（B）	16	右	U：93°（オフセットあり）	40	5	32	250	30.4	VBMT1604○○、VBMW1604○○、VBET1604○○、VBGW1604○○	TS35D	TKY15F	0.8	3.5	SPSVN32	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ7°（C）	08	左	U：93°（オフセットあり）	16	4	12	150	11	VCGT0802○○、VCMT0802○○	TS202	TKY06F	0.4	0.6	-	1個
内径・通し穴 / 端面・止まり穴 / 倣い	ポジ7°（C）	08	右	U：93°（オフセットあり）	16	4	12	150	11	VCGT0802○○、VCMT0802○○	TS202	TKY06F	0.4	0.6	-	1個

通常単価(税別) (税込単価)	通常出荷日

18,693円 ( 20,562円 )	2日目
19,457円 ( 21,403円 )	在庫品1日目当日出荷可能
21,239円 ( 23,363円 )	2日目
22,107円 ( 24,318円 )	2日目
16,315円 ( 17,947円 )	2日目
16,980円 ( 18,678円 )	2日目
16,315円 ( 17,947円 )	2日目
16,980円 ( 18,678円 )	在庫品1日目当日出荷可能
15,075円 ( 16,583円 )	2日目
15,075円 ( 16,583円 )	2日目
16,315円 ( 17,947円 )	2日目
16,315円 ( 17,947円 )	2日目
19,832円 ( 21,815円 )	2日目
19,832円 ( 21,815円 )	2日目
22,981円 ( 25,279円 )	2日目
22,981円 ( 25,279円 )	2日目
26,980円 ( 29,678円 )	2日目
26,980円 ( 29,678円 )	2日目
14,004円 ( 15,404円 )	2日目
14,004円 ( 15,404円 )	2日目
18,626円 ( 20,489円 )	2日目
18,626円 ( 20,489円 )	2日目
20,368円 ( 22,405円 )	2日目
20,368円 ( 22,405円 )	2日目
23,385円 ( 25,724円 )	2日目
23,385円 ( 25,724円 )	2日目
29,145円 ( 32,060円 )	2日目
29,145円 ( 32,060円 )	2日目
17,494円 ( 19,243円 )	2日目
17,494円 ( 19,243円 )	2日目

詳細情報

基本情報

基本情報

高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現。
【特長】
・シミュレーション解析から生まれた高剛性+軽量ヘッド形状。
・たわみ防止と振動減衰効果でびびりをシャットアウト。
・2方向の切りくずポケットで切りくず排出良好。
・内部給油対応。
・最小加工径はφ10から。
・5°、7°、11°ポジティブインサートの使用。
・軽量ディンプルヘッドで防振効果抜群。
・l/d=3-5倍（超硬シャンクのl/d＝7-8）。
【用途】
・内径加工用旋削工具。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
