タンガロイ

端面溝入れ加工用バイト TungCut CTFR／L形

Name: 端面溝入れ加工用バイト TungCut CTFR／L形
Brand: タンガロイ
SKU: 223000410484
Rating: 3 (1 reviews)

カタログ

通常単価(税別): 18,692円～22,421円

税込単価: 20,561円～24,663円

通常出荷日：1日目～5日目

端面溝入れ加工用工具溝幅：3～6mm。【特長】・あらゆる溝入れ加工に対応できる多機能溝入れシステム ...

詳細を確認

33.0

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

詳細を確認

よく一緒に見られています

タンガロイ

端面溝入れ加工用バイト CFGS形

通常価格(税別)： 9,568円 (税込価格：10,525円)

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

端面溝入れ加工用バイト TungCut CTFVR／L形

通常価格(税別)： 18,982円 (税込価格：20,880円)

通常出荷日：1 日目

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

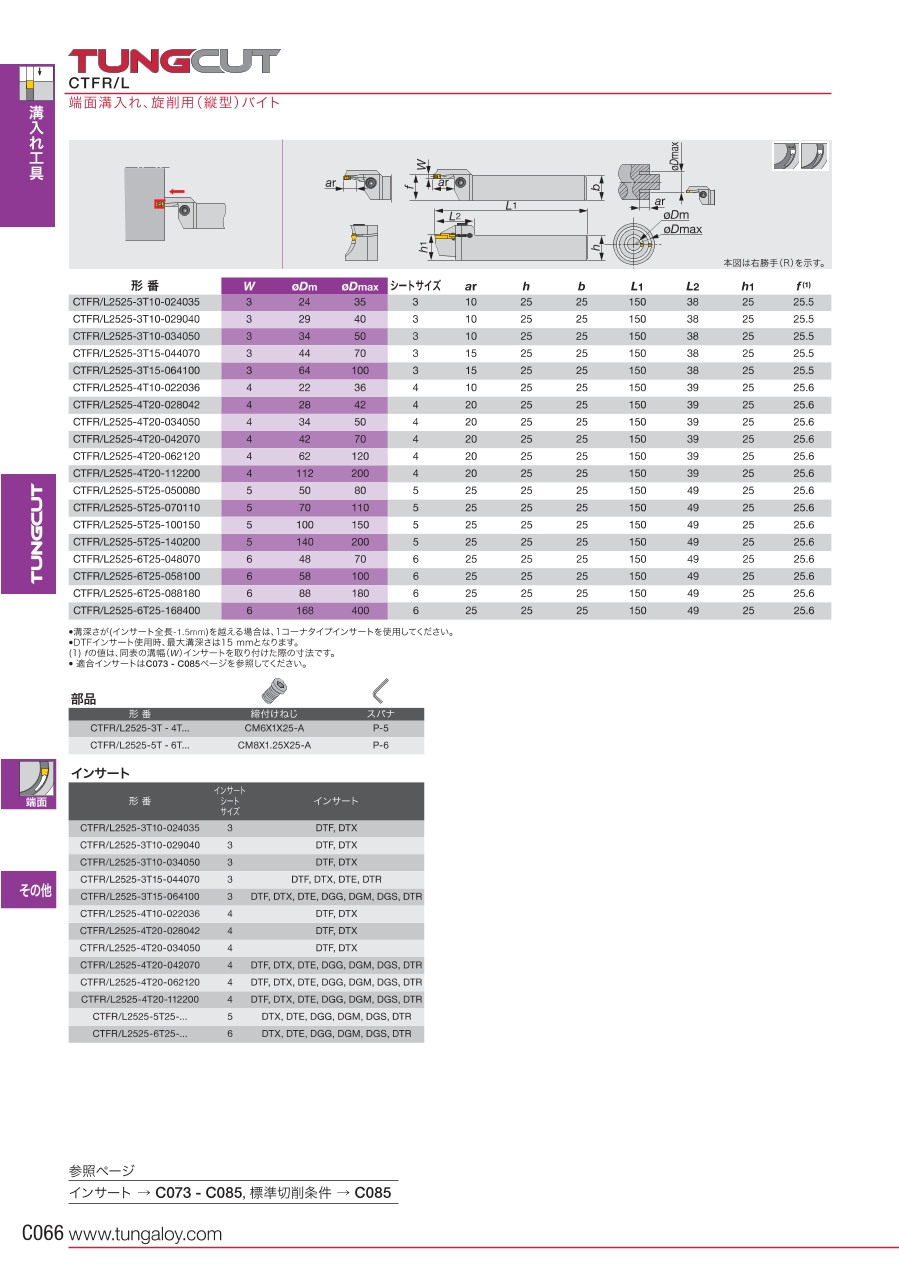

外形図

使用方法・使用事例

外形図

本図は右勝手Rを示す

使用方法・使用事例

使用方法

端面溝入れ、横送り

端面溝入れ・横送り

型番リスト

表示件数

型番

加工用途

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

ホルダ角度

(°)

トラスココード

CADデータ有無

(2Ｄ/3Ｄ)

頭部

(mm)

刃先距離

(mm)

適合チップ

クランプねじ

スパナ

締付けトルク

(N・m)

最小発注数量

溝入れ / 倣い	6	25	左	15	700-8686	2D／3D	50.5	32.2	DTA	CM6×1×25-A	P-5	5	1個
溝入れ / 倣い	8	30	右	15	700-9101	2D／3D	55	32.9	DTA	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	10	左	0	700-9178	2D／3D	38	25.5	DTF、DTX	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	10	左	0	700-9186	2D／3D	38	25.5	DTF、DTX	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	10	左	0	700-9194	2D／3D	38	25.5	DTF、DTX	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	15	左	0	700-9208	2D	38	25.5	DTF、DTX、DTE、DGM、DGS	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	15	左	0	700-9216	2D	38	25.5	DTF、DTX、DTE、DGM、DGS	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	10	左	0	700-9224	2D／3D	39	25.6	DTF、DTX	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	左	0	700-9232	2D／3D	39	25.6	DTF、DTX、DTR	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	左	0	700-9241	2D／3D	39	25.6	DTF、DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	左	0	700-9259	2D／3D	39	25.6	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	左	0	700-9267	2D／3D	39	25.6	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	左	0	700-9275	2D／3D	39	25.6	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	5	25	左	0	700-9283	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	5	25	左	0	700-9291	2D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	5	25	左	0	700-9305	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	5	25	左	0	711-6365	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	6	25	左	0	700-9313	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	6	25	左	0	700-9321	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	6	25	左	0	700-9330	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	6	25	左	0	700-9348	3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	3	10	右	0	700-9356	2D／3D	38	25.5	DTF、DTX	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	10	右	0	700-9364	2D／3D	38	25.5	DTF、DTX	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	10	右	0	700-9372	2D／3D	38	25.5	DTF、DTX	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	15	右	0	700-9381	2D	38	25.5	DTF、DTX、DTE、DGM、DGS	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	3	15	右	0	700-9399	2D	38	25.5	DTF、DTX、DTE、DGM、DGS	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	10	右	0	700-9402	2D／3D	39	25.6	DTF、DTX	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	右	0	700-9411	2D／3D	39	25.6	DTF、DTX、DTR	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	右	0	700-9429	2D	39	25.6	DTF、DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	右	0	700-9437	2D／3D	39	25.6	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	右	0	700-9445	2D／3D	39	25.6	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	4	20	右	0	700-9453	2D／3D	39	25.6	DTF、DTX、DTE、DGG、DGM、DGS、DTR、SGN、DTM、DGL	CM6×1×25-A	P-5	5	1個
溝入れ / 端面溝入れ	5	25	右	0	700-9461	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	5	25	右	0	700-9470	2D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	5	25	右	0	700-9488	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	5	25	右	0	700-9496	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	6	25	右	0	700-9500	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	6	25	右	0	700-9518	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	6	25	右	0	700-9526	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個
溝入れ / 端面溝入れ	6	25	右	0	700-9534	2D／3D	49	25.6	DTX、DTE、DGG、DGM、DGS、DTR、DTM、DGL	CM8×1.25×25-A	P-6	12	1個

通常単価(税別) (税込単価)	通常出荷日

18,692円 ( 20,561円 )	1日目
19,645円 ( 21,610円 )	1日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	1日目
19,645円 ( 21,610円 )	1日目
19,645円 ( 21,610円 )	1日目
19,645円 ( 21,610円 )	1日目
19,645円 ( 21,610円 )	1日目
19,645円 ( 21,610円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	5日目
18,982円 ( 20,880円 )	1日目
18,982円 ( 20,880円 )	1日目
19,645円 ( 21,610円 )	1日目
19,645円 ( 21,610円 )	1日目
19,645円 ( 21,610円 )	1日目
19,645円 ( 21,610円 )	1日目
19,645円 ( 21,610円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目
22,421円 ( 24,663円 )	1日目

詳細情報

基本情報

基本情報

端面溝入れ加工用工具溝幅：3～6mm。
【特長】
・あらゆる溝入れ加工に対応できる多機能溝入れシステム TungCutシリーズ。
・幅広いチップブレーカシリーズ、インサート材種を選択可能。
【用途】
・端面溝入れ加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

端面溝入れ加工用バイト TungCut CTFR／L形のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

ミゾの切削加工時に使用

満足度：3.02020/03/11

当社製品の切削加工に使用しています。ステンレス材にO-リング等のミゾの切削加工時に使用しています。このメーカーもバイトは...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品端面溝入れ加工用バイト TungCut CTFR／L形	端面溝入れ加工用バイト TungCut CTFVR／L形	EasyMulti-Cutシリーズ端面加工用ホルダ ETFR-CHP形	外径溝入れ加工用バイト GX-E形	TungT-Clampシリーズ外径溝入れ・ねじ切り加工用ホルダ FLASR/L形	TetraForce-Cutシリーズ高圧クーラント対応溝入れバイト STCR／L-CHP
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	18,692円-	18,982円 -	31,908円 -	28,256円	20,294円	25,700円
通常出荷日	1日目〜	1日目	1日目	1日目	1日目	1日目
タイプ	一体型	モジュラー型（ブレード）	一体型	一体型	一体型	一体型
シャンク高さ(mm)	25	25	25	-	16	25
シャンク幅(mm)	25	25	25	-	16	25
全長(mm)	150	150	150	-	125	125
刃先高さ(mm)	25	25	25	-	16	25
