タンガロイ

外径ねじ切り加工用バイト CER／L-DT形

外径ねじ切り加工用バイト CER／L-DT形
通常単価(税別)
17,599円～19,865円
税込単価
19,359円～21,852円
通常出荷日：1日目～5日目

ねじ止め式 外径ねじ切り加工用工具 鋼シャンク仕様。【特長】・汎用的な鋼シャンク仕様。幅広い外径ねじ切...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

よく一緒に見られています

外径ねじ切り加工用バイト B-S／C E R／L形

タンガロイ

外径ねじ切り加工用バイト B-S／C E R／L形
通常価格(税別)： 15,923円 (税込価格：17,515円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径ねじ切り加工用バイト CER-T形

タンガロイ

外径ねじ切り加工用バイト CER-T形
通常価格(税別)： 19,865円 (税込価格：21,852円)

通常出荷日：1 日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ST形バイト CE R/L 外径ねじ切り （スクリューオン・クランプオン兼用式）

使用図

使用図

本図は右勝手（R）を示す。

本図は右勝手（R）を示す。

ピッチ山数コーナ数
0.5～6.0mm32～43

寸法

ホルダ 形番 寸法(mm)使用インサート部品
hbL1L2h1fクランプセット敷金敷金止めねじ締付けねじスパナ
CER/L1212H16DT121210024121616ER/L□□□□CSP16A16-1DTDTS5-3.5CSTB-3.5STT-15F
P-3.5
CER/L1616H16DT1616100241620
CER/L2020K16DT2020125242025
CER/L2525M16DT2525150282532
CER/L2525M22DT252515031.3253222ER/L□□□□CSP22GX22-1DTDTS6-4CSTB-4STT-15F
T-20F
P-4
  • ※ 標準敷金は、左右勝手共用です。

型番リスト

表示件数
  • 1
    • 型番
    CEL1212H16DT
    CEL1616H16DT
    CEL2020K16DT
    CEL2525M16DT
    CEL2525M22DT
    CER1212H16DT
    CER1616H16DT
    CER2020K16DT
    CER2525M16DT
    CER2525M22DT

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    CADデータ有無

    (2Ｄ/3Ｄ)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    チップ内接円記号

    クランプねじ

    クランプセット

    スパナ

    		最小発注数量
    左
    12
    12
    100
    710-9491
    2D
    24
    16
    12
    16EL□
    16
    CSTB-3.5ST
    CSP16
    T-15F、P-3.5
    1個
    左
    16
    16
    100
    710-9504
    2D
    24
    20
    16
    16EL□
    16
    CSTB-3.5ST
    CSP16
    T-15F、P-3.5
    1個
    左
    20
    20
    125
    711-1100
    2D／3D
    24
    25
    20
    16EL□
    16
    CSTB-3.5ST
    CSP16
    T-15F、P-3.5
    1個
    左
    25
    25
    150
    350-1744
    2D／3D
    28
    32
    25
    16EL□
    16
    CSTB-3.5ST
    CSP16
    T-15F、P-3.5
    1個
    左
    25
    25
    150
    711-2858
    2D／3D
    31.3
    32
    25
    22EL□
    22
    CSTB-4ST
    CSP22
    T-15F、T-20F、P-4
    1個
    右
    12
    12
    100
    350-1752
    2D
    24
    16
    12
    16ER□
    16
    CSTB-3.5ST
    CSP16
    T-15F、P-3.5
    1個
    右
    16
    16
    100
    350-1761
    2D
    24
    20
    16
    16ER□
    16
    CSTB-3.5ST
    CSP16
    T-15F、P-3.5
    1個
    右
    20
    20
    125
    350-1779
    2D／3D
    24
    25
    20
    16ER□
    16
    CSTB-3.5ST
    CSP16
    T-15F、P-3.5
    1個
    右
    25
    25
    150
    350-1787
    2D／3D
    28
    32
    25
    16ER□
    16
    CSTB-3.5ST
    CSP16
    T-15F、P-3.5
    1個
    右
    25
    25
    150
    350-1795
    2D／3D
    31.3
    32
    25
    22ER□
    22
    CSTB-4ST
    CSP22
    T-15F、T-20F、P-4
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,599円
    ( 19,359円 )
    1日目
    17,599円
    ( 19,359円 )
    1日目
    17,599円
    ( 19,359円 )
    1日目
    18,879円
    ( 20,767円 )
    1日目
    19,865円
    ( 21,852円 )
    1日目
    17,599円
    ( 19,359円 )
    1日目
    17,599円
    ( 19,359円 )
    1日目
    17,599円
    ( 19,359円 )
    1日目
    18,879円
    ( 20,767円 )
    5日目
    19,865円
    ( 21,852円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 外径ねじ切り加工用工具 鋼シャンク仕様。
    【特長】
    ・汎用的な鋼シャンク仕様。幅広い外径ねじ切り加工に対応。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

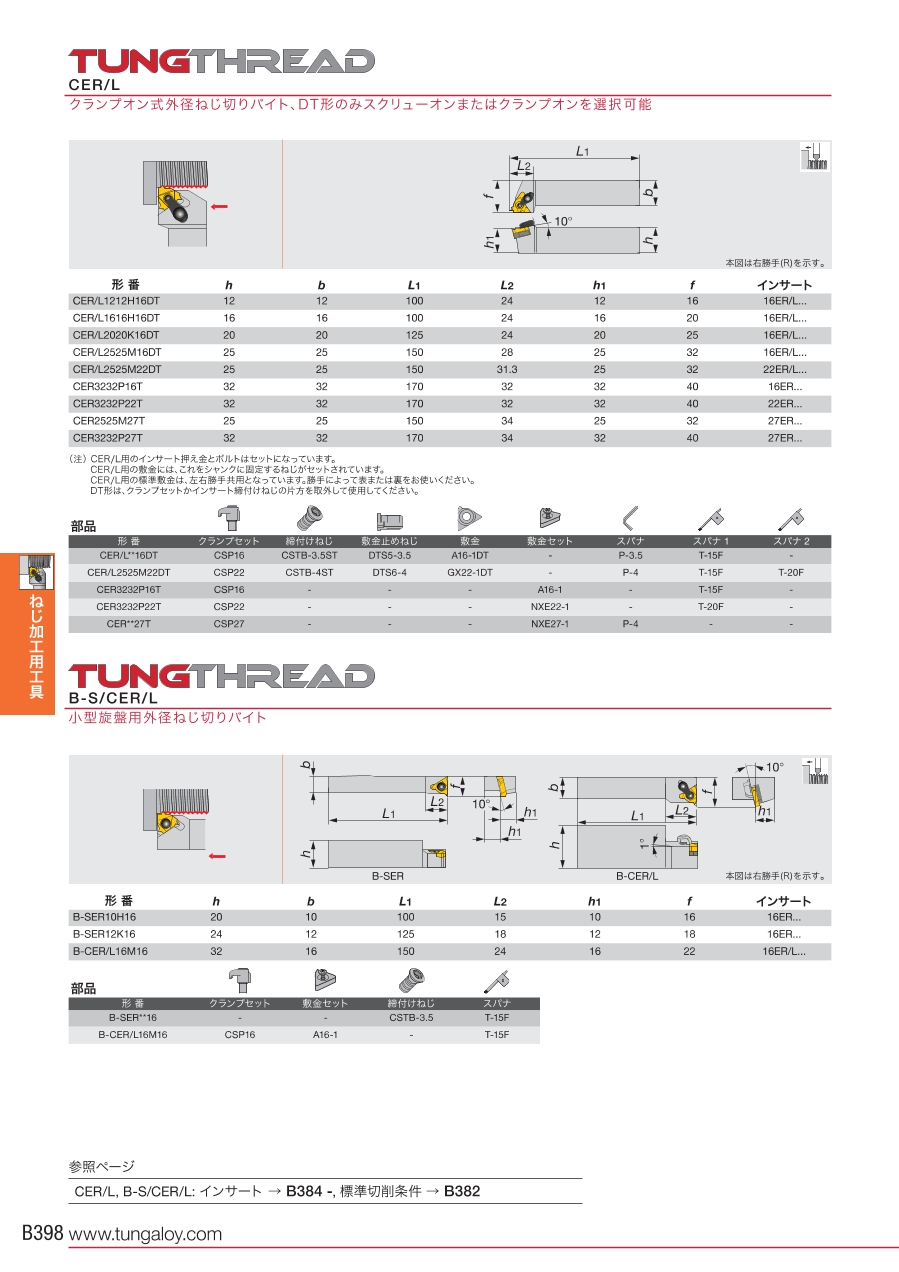

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
