タンガロイ

旋削用バイト CTER／L・CTEFR／L

カタログ |

通常単価(税別): 13,507円～16,024円

税込単価: 14,858円～17,626円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

旋削用のバイト。【特長】・CTEFR／L：外径・端面溝入れ。・CTER／L：外径溝入れ、突切り。

ホルダ本体には、チップは付属しておりません。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

CTEFR／L

CTEFR／Lの外観

CTEFR／Lの寸法図

本図は右勝手（R）を示す。

形番	seatsize	R／L	ar	h1	b	h	L1	f	W	L2
CTEFR2020-4T04	2, 3, 4	R	4.80	20.00	20.0	20.0	125.0	20.50	4.00	33.0
CTEFL2020-4T04	2, 3, 4	L	4.80	20.00	20.0	20.0	125.0	20.50	4.00	33.0
CTEFR2525-4T04	2, 3, 4	R	4.80	25.00	25.0	25.0	150.0	25.50	4.00	33.0
CTEFL2525-4T04	2, 3, 4	L	4.80	25.00	25.0	25.0	150.0	25.50	4.00	33.0
CTEFR2020-6T04	5, 6	R	4.80	20.00	20.0	20.0	125.0	20.60	6.00	37.0
CTEFL2020-6T04	5, 6	L	4.80	20.00	20.0	20.0	125.0	20.60	6.00	37.0
CTEFR2525-6T04	5, 6	R	4.80	25.00	25.0	25.0	150.0	25.60	6.00	37.0
CTEFL2525-6T04	5, 6	L	4.80	25.00	25.0	25.0	150.0	25.60	6.00	37.0

単位：mm
※インサート形状によってφDmの最小径が変わります（下表参照）。

Inserts	Groove width W（mm）	Min.dia.for face grooving φDm（mm）
DGM／DGS／SGN	2	295
DGM／DGS／SGN	3	54
DGM／DGS／SGN	4	34
DGM／DGS	5	49
DGM／DGS	6	46
DTE／DGG	3	44
DTE／DGG	4	42
DTE／DGG	5	50
DTE／DGG	6	48

Inserts	Groove width W（mm）	Min.dia.for face grooving φDm（mm）
DTR	3	41
DTR	4	36
DTR	5	54
DTR	6	54
DTX	3	18
DTX	4	18
DTX	5	20
DTX	6	18
DTF	3	18
DTF	4	20

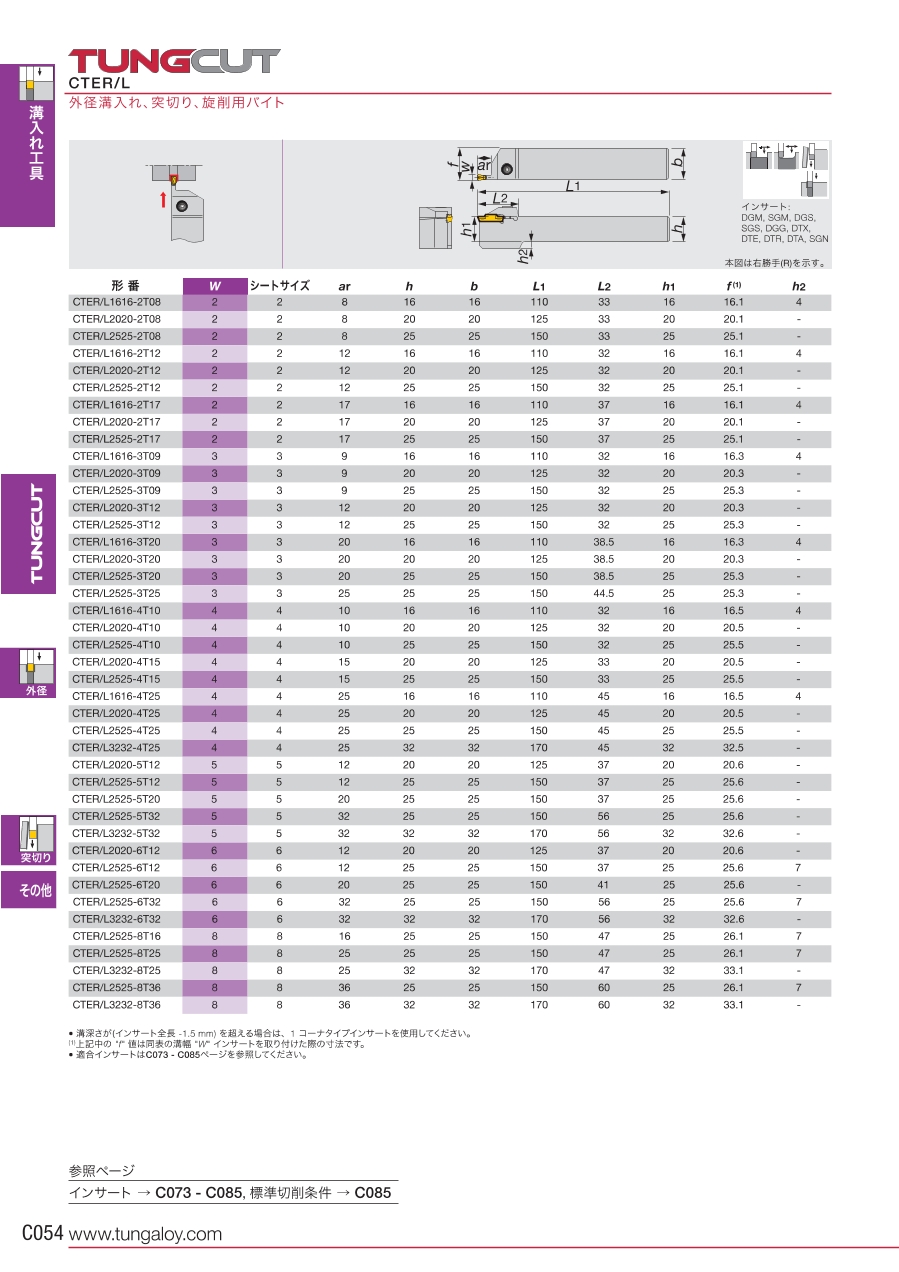

CTER／L

CTER／Lの外観

CTER／Lの寸法図

本図は右勝手（R）を示す。

形番	R／L	seatsize	ar	h	b	L1	L2	h1	f	W
CTER2020-3T12	R	3	12.00	20.0	20.0	125.0	32.0	20.00	20.30	3.00
CTEL2020-3T12	L	3	12.00	20.0	20.0	125.0	32.0	20.00	20.30	3.00
CTER2525-3T12	R	3	12.00	25.0	25.0	150.0	32.0	25.00	25.30	3.00
CTEL2525-3T12	L	3	12.00	25.0	25.0	150.0	32.0	25.00	25.30	3.00
CTER2020-4T15	R	4	15.00	20.0	20.0	125.0	33.0	20.00	20.50	4.00
CTEL2020-4T15	L	4	15.00	20.0	20.0	125.0	33.0	20.00	20.50	4.00
CTER2525-4T15	R	4	15.00	25.0	25.0	150.0	33.0	25.00	25.50	4.00
CTEL2525-4T15	L	4	15.00	25.0	25.0	150.0	33.0	25.00	25.50	4.00
CTER2525-5T20	R	5	20.00	25.0	25.0	150.0	37.0	25.00	25.60	5.00
CTEL2525-5T20	L	5	20.00	25.0	25.0	150.0	37.0	25.00	25.60	5.00
CTER2525-6T20	R	6	20.00	25.0	25.0	150.0	41.0	25.00	25.60	6.00
CTEL2525-6T20	L	6	20.00	25.0	25.0	150.0	41.0	25.00	25.60	6.00

単位：mm
※溝深さが（インサート全長-1.5mm）を超える場合は、1コーナタイプインサートを使用して下さい。

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

頭部

(mm)

刃先距離

(mm)

刃先高さ

(mm)

適合チップ

クランプねじ

スパナ

締付けトルク

(N・m)

RoHS?

最小発注数量

4	4.8	左	20	20	125	710-9792	33	20.5	20	DGM、SGM、DGS、SGS、DTE、DGG、DTX、DTR、DTF、SGN、DTM、DGL	CM6×1×20-A	P-5	8.5	10	1個
6	4.8	左	20	20	125	710-9806	37	20.6	20	DGM、SGM、DGS、SGS、DTE、DGG、DTX、DTR、DTF、SGN、DTM、DGL	CM6×1×20-A	P-5	8.5	10	1個
4	4.8	左	25	25	150	711-1185	33	25.5	25	DGM、SGM、DGS、SGS、DTE、DGG、DTX、DTR、DTF、SGN、DTM、DGL	CM6×1×25-A	P-5	8.5	10	1個
6	4.8	左	25	25	150	711-1193	37	25.6	25	DGM、SGM、DGS、SGS、DTE、DGG、DTX、DTR、DTF、SGN、DTM、DGL	CM6×1×25-A	P-5	8.5	10	1個
4	4.8	右	20	20	125	710-9814	33	20.5	20	DGM、SGM、DGS、SGS、DTE、DGG、DTX、DTR、DTF、SGN、DTM、DGL	CM6×1×20-A	P-5	8.5	10	1個
6	4.8	右	20	20	125	710-9822	37	20.6	20	DGM、SGM、DGS、SGS、DTE、DGG、DTX、DTR、DTF、SGN、DTM、DGL	CM6×1×20-A	P-5	8.5	10	1個
4	4.8	右	25	25	150	711-1207	33	25.5	25	DGM、SGM、DGS、SGS、DTE、DGG、DTX、DTR、DTF、SGN、DTM、DGL	CM6×1×25-A	P-5	8.5	10	1個
6	4.8	右	25	25	150	711-1215	37	25.6	25	DGM、SGM、DGS、SGS、DTE、DGG、DTX、DTR、DTF、SGN、DTM、DGL	CM6×1×25-A	P-5	8.5	10	1個
3	12	左	20	20	125	710-9865	32	20.3	20	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM5×0.8×20-A	P-4	5	10	1個
4	15	左	20	20	125	710-9873	33	20.5	20	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM6×1×20-A	P-5	8.5	10	1個
3	12	左	25	25	150	711-1665	32	25.3	25	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM5×0.8×25-A	P-4	5	10	1個
4	15	左	25	25	150	711-1681	33	25.5	25	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM6×1×25-A	P-5	8.5	10	1個
5	20	左	25	25	150	711-1690	37	25.6	25	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM6×1×25-A	P-5	8.5	10	1個
6	20	左	25	25	150	711-1703	41	25.6	25	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM8×1.25×25-A	P-6	12	10	1個
3	12	右	20	20	125	710-9881	32	20.3	20	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM5×0.8×20-A	P-4	5	-	1個
4	15	右	20	20	125	710-9890	33	20.5	20	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM6×1×20-A	P-5	8.5	10	1個
3	12	右	25	25	150	711-1754	32	25.3	25	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM5×0.8×25-A	P-4	5	10	1個
4	15	右	25	25	150	711-1762	33	25.5	25	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM6×1×25-A	P-5	8.5	10	1個
5	20	右	25	25	150	711-1223	37	25.6	25	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM6×1×25-A	P-5	8.5	10	1個
6	20	右	25	25	150	711-1711	41	25.6	25	DGM、SGM、DGS、SGS、DGG、DTX、DTE、DTR、DTA、SGN、DTM、DGL	CM8×1.25×25-A	P-6	12	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,507円 ( 14,858円 )	1日目
13,507円 ( 14,858円 )	1日目
15,993円 ( 17,592円 )	1日目
15,993円 ( 17,592円 )	1日目
13,507円 ( 14,858円 )	1日目
13,507円 ( 14,858円 )	1日目
15,993円 ( 17,592円 )	1日目
15,993円 ( 17,592円 )	1日目
13,507円 ( 14,858円 )	1日目
13,507円 ( 14,858円 )	1日目
15,993円 ( 17,592円 )	1日目
16,024円 ( 17,626円 )	1日目
15,993円 ( 17,592円 )	1日目
15,993円 ( 17,592円 )	1日目
13,507円 ( 14,858円 )	1日目
13,507円 ( 14,858円 )	1日目
16,024円 ( 17,626円 )	1日目
16,024円 ( 17,626円 )	1日目
15,993円 ( 17,592円 )	在庫品1日目当日出荷可能
15,993円 ( 17,592円 )	1日目

詳細情報

基本情報

基本情報

旋削用のバイト。
【特長】
・CTEFR／L：外径・端面溝入れ。
・CTER／L：外径溝入れ、突切り。

ご注意

ホルダ本体には、チップは付属しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
