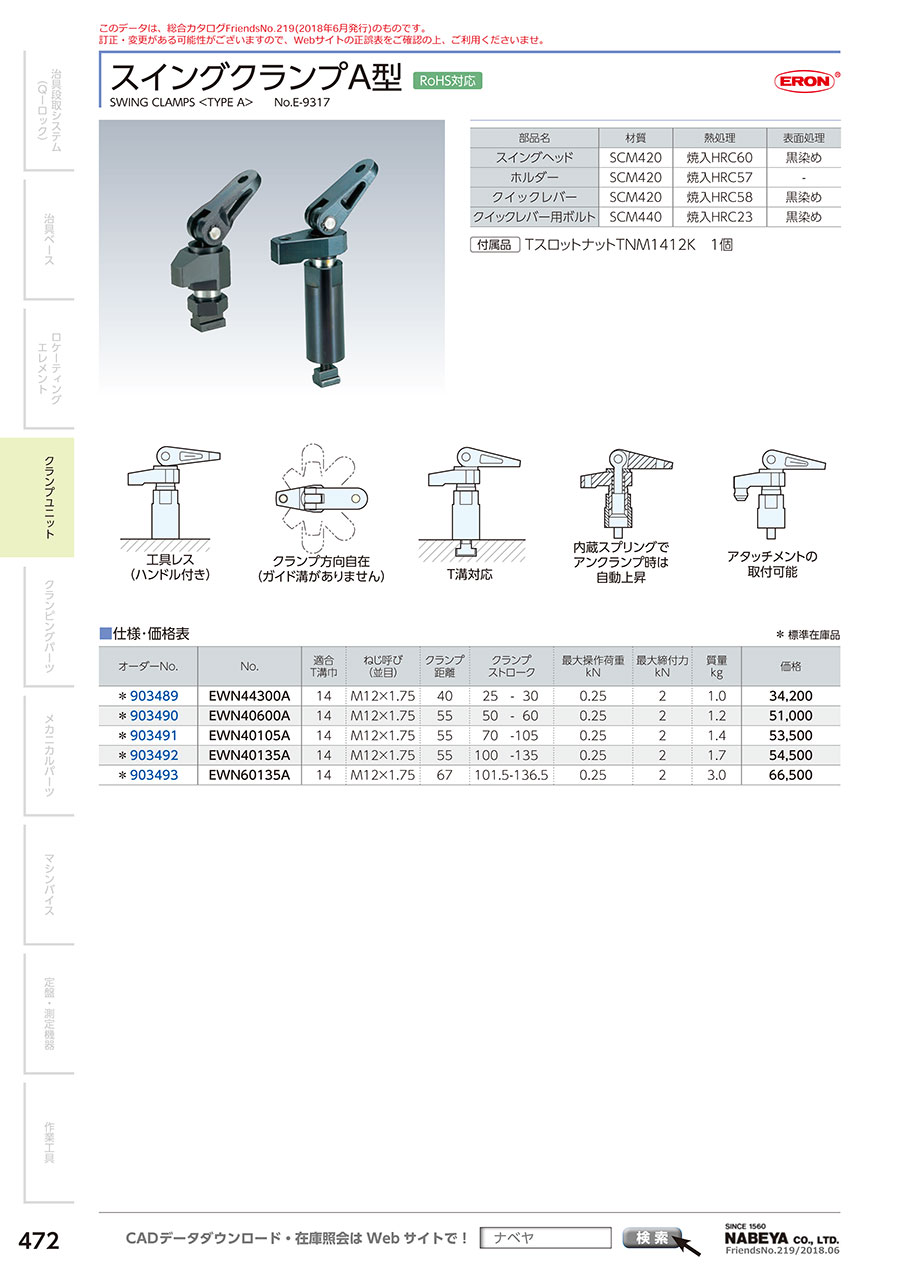

スイングクランプA型

スイングクランプA型
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

ガイド溝がないので、クランプヘッドを自在に動かせます。
クランプヘッドが入るだけの隙間でもクランプできます。
ボルト式とクイックレバー式があります。
SCM420
焼入硬度HRC60で強靭です。
重切削に耐えられます。
スイングクランプA型 特長1
スイングクランプA型 特長2
スイングクランプA型 特長3
型番ABCDEFGHIJ(並目)KLMNOPQ(並目)
EWN-44300A6240441892925 - 301636M12×1.7587.4 - 92.480.33212---
EWN-40600A75554020212350 - 601636M12×1.75106.4 - 116.480.332124010.5M12×1.75
EWN-40105A75554020212370 - 1051636M12×1.75126.4 - 161.480.332124010.5M12×1.75
EWN-40135A755540202123100 - 1351636M12×1.75156.4 - 191.480.332124010.5M12×1.75
EWN-60135A896750172223101.5 - 136.51655M12×1.75157.4 - 192.480.332126014M12×1.75

・RoHS対応



外形図

スイングクランプA型 外形図1

EWN44300Aのみ

スイングクランプA型 外形図2

EWN40600A～EWN60135A



使用方法・使用事例

使用方法

・T溝巾14用のTスロットナットが付属しています。
・六角穴付止めねじ（平先）は取り外しが可能です。
スイングクランプA型 使用方法1

使用事例

スイングクランプA型 使用方法2

部品構成

EWN44300A

スイングクランプA型 使用方法3
-部品構成
（1）クイックレバー
（2）平行ピン
（3）クイックレバー用ボルト
（4）平座金
（5）スイングヘッド
（6）スプリング
（7）ホルダー
（8）六角穴付止めねじ（平先）

EWN40600A、4015A、40135A、60135A

スイングクランプA型 使用方法4
-部品構成
（1）クイックレバー
（2）平行ピン
（3）クイックレバー用ボルト
（4）平座金
（5）スイングヘッド
（6）スプリング
（7）シリンダーホルダー
（8）六角穴付止めねじ（平先）



選定サポート情報

スイングクランプA型 選定サポート情報1

スイングクランプ用
ハイトアジャストサポート

ワーク固定のハイトアジャストにも使えます。
T溝にもタップ穴にも使えます。
スイングクランプA型 選定サポート情報2

注意・禁止事項

最大トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。
クランプストロークの範囲内でご使用ください。
それ以上で使用されるとクランプの損傷の原因になります。T溝巾14以外でご使用される場合は、ねじ穴貫通タイプのTスロットナットをお使いください。



クイックレバーは必ず倒れた状態で使用してください。
クイックレバーの倒れ方が不十分だと、アンクランプ状態となり、作業者が障害を負う可能性があります。
クランプ時のクイックレバーの倒れる方向は確定していません。
ハンドルの長さ、クランプ中心から180度の干渉範囲を想定してご使用ください。

スイングクランプA型 注意・禁止事項2

クイックレバーを回し、スイングヘッドがワークに当たるまで下げます。ワークに当たったら、クイックレバーを45度程戻し、ハンドルを倒します。
カム機構により、スイングヘッドが下がり、クランプ状態となります。
クイックレバーを起こすと、内蔵スプリングによりクランプヘッドが上昇します。

スイングクランプA型 注意・禁止事項2

型番リスト

表示件数
  • 1
    • 型番
    EWN-40105A
    EWN-40135A
    EWN-40600A
    EWN-44300A
    EWN-60135A

    クランプストロークMIN

    (mm)

    クランプストロークMAX

    (mm)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    I

    (mm)

    P

    (mm)

    Q

    (mm)

    		最小発注数量
    70
    105
    75
    55
    40
    20
    21
    23
    70 - 105
    36
    10.5
    M12×1.75
    1個
    100
    135
    75
    55
    40
    20
    21
    23
    100 - 135
    36
    10.5
    M12×1.75
    1個
    50
    60
    75
    55
    40
    20
    21
    23
    50 - 60
    36
    10.5
    M12×1.75
    1個
    25
    30
    62
    40
    44
    18
    9
    29
    25 - 30
    36
    -
    -
    1個
    101.5
    136.5
    89
    67
    50
    17
    22
    23
    101.5 - 136.5
    55
    14
    M12×1.75
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    58,226円
    ( 64,049円 )
    3日目
    59,076円
    ( 64,984円 )
    3日目
    55,251円
    ( 60,776円 )
    3日目
    39,414円
    ( 43,355円 )
    3日目
    72,251円
    ( 79,476円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    工具レスで締付出来るレバー式クランプ。
    【特長】
    ・レバー式のワンタッチタイプ。クランプヘッドを360°自在に動かせる。
    ・横振り自在でワークの脱着が可能。T溝にも、タップ穴にも使える。
    ・専用ハイトアジャストサポートでクランプ高さをワークに合わせることができる。
    ・工具レス（ハンドル付き）。クランプ方向自在（ガイド溝がない）。
    ・内蔵スプリングでアンクランプ時は自動上昇。アタッチメントの取り付け可能。
    【用途】
    ・機械加工時にワークのクランプに最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スイングクランプA型のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q最大締付力はなんですか？
    A
    2KNです。
