ナベヤ

クランプピンCPA型

カタログ |

通常単価(税別): 1,430円～2,450円

税込単価: 1,573円～2,695円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

薄型ワークに最適！！ワークを押し込むだけのワンタッチクランプ。【特長】・ワンタッチクランプでワーク交換...

詳細を確認

4.34.3

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

ワンタッチクランプでワーク交換作業を大幅に短縮
ワークを基準ピン（もしくは基準ブロック）に当ててクランプピンの上に軽く載せ、押し込む事でクランプ状態となります。

コンパクトサイズでスペースの有効活用が可能
コンパクトサイズで小物ワークの多数個取りとなど限られたスペースを有効に活用できます。

クランプ方向自在。
偏心シリンダーと組合せて位置合わせも簡単
クランプ方向が自在のため、偏心シリンダーを回転させるだけでクランプピンの位置を調整できます。交差の大きいワークの微妙な位置合わせも簡単に行います。

本体に弾性ゴムを使用！
磁化・腐食対策に最適
弾性ゴムの弾性変形による荷重でワークをクランプします。静電気に弱い電子部品の検査や、腐食対策が必要な食品ラインに最適なクランプピンです。

・RoHS対応

外形図

使用方法・使用事例

使用方法

取付位置の算出方法

クランプピンの取付位置は、ワークの長さzに荷重に必要な距離Xを加えた値になります。
Xの値は、ワークの厚みYにより算出方法が異なります。
※a・bの値は右表をご参照ください。

（1）ワークの厚みYがピンの最大径部より厚い（もしくは同じ）場合

クランプピンの取付位置は、ワークの長さzにbを加えた位置になります。つまり、x＝bになります。

（2）ワークの厚みYがピンの最大径部より薄い場合

この場合は、ワークとピンの接触部がピンの最大径部aに満たないため、先にXの値を算出します。
X＝b-（a-y）×0.123
クランプピンの取付位置は、ワークの長さzに算出したXの値を加えた位置になります。

型番	a	b
CPA（P）0306	2.5	1.0
CPA（P）0510	4.2	1.7
CPA（P）0610	7.7	2.0
CPA（P）0812	9.9	2.7
CPA（P）1016	11.7	3.4
CPA（P）0306P	2.5	1.0
CPA（P）0510P	3.5	1.7
CPA（P）0610P	7.0	2.0
CPA（P）0812P	9.0	2.7
CPA（P）1016P	11.0	3.4

取付穴の加工

CPA（P）型・CPA（P）-P型の場合
金属式クランプピンの取付穴は、本体寸法にてH8公差で加工してください。
深さは本体 B寸法、穴径は本体 D寸法をH8公差で加工してください。

クランプピンの取り付け

クランプピンの種類とサイズに対応した専用のインサート工具（別売品）をご使用ください。

CPA（P）型・CPA（P）-P型の場合

CPP（S）型の場合

ボール盤などを使って圧入する。

ワークを基準ピン（もしくは基準ブロック）に当ててクランプピンの上に軽く載せ、押し込むことでクランプ状態となります。

使用事例

検査用治具

パイプ加工用治具

小物ワークの多数個取り用治具

基盤検査用治具

食品関係のライン

レーザー刻印用治具

選定サポート情報

注意・禁止事項

・特定荷重以上の荷重のかかる箇所に本品のみで使用しないでください。クランプの損傷の原因になります。
・指定最高使用温度以上で使用しないでください。クランプの損傷の原因になります。

型番リスト

表示件数

型番

種類

突き当てピン部径

(mm)

突き当てピン部材質

(mm)

材質

質量

(g)

耐荷重

(kN)

色

シール

最小発注数量

位置決めピン	7	樹脂・その他	3	6	-	4	0.5	2.5	6	0.9	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	1	0.01	灰色	シールなし	1個
位置決めピン	7	樹脂・その他	3	6	-	4	0.5	2.5	6	0.9	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	1	0.02	黒色	シールなし	1個
位置決めピン	7	樹脂・その他	3	6	-	4	0.5	2.5	6	0.9	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	1	0.04	銀色	シールなし	1個
位置決めピン	7	樹脂・その他	3	6	-	4	0.5	2.5	6	0.9	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	1	0.01	灰色	シール付き	1個
位置決めピン	7	樹脂・その他	3	6	-	4	0.5	2.5	6	0.9	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	1	0.02	黒色	シール付き	1個
位置決めピン	7	樹脂・その他	3	6	-	4	0.5	2.5	6	0.9	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	1	0.04	銀色	シール付き	1個
位置決めピン	11	樹脂・その他	5	10	-	6.7	0.8	4.2	10	1.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	2.5	0.02	灰色	シールなし	1個
位置決めピン	11	樹脂・その他	5	10	-	6.7	0.8	4.2	10	1.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	2.5	0.05	黒色	シールなし	1個
位置決めピン	11	樹脂・その他	5	10	-	6.7	0.8	4.2	10	1.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	2.5	0.1	銀色	シールなし	1個
位置決めピン	12	樹脂・その他	5	10	-	6	0.8	3.5	10	1.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	2.5	0.02	灰色	シール付き	1個
位置決めピン	12	樹脂・その他	5	10	-	6	0.8	3.5	10	1.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	2.5	0.05	黒色	シール付き	1個
位置決めピン	12	樹脂・その他	5	10	-	6	0.8	3.5	10	1.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	2.5	0.1	銀色	シール付き	1個
位置決めピン	11	樹脂・その他	6	10	-	10.7	1	7.7	10	1.8	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	3.7	0.04	灰色	シールなし	1個
位置決めピン	11	樹脂・その他	6	10	-	10.7	1	7.7	10	1.8	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	3.7	0.075	黒色	シールなし	1個
位置決めピン	11	樹脂・その他	6	10	-	10.7	1	7.7	10	1.8	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	3.7	0.15	銀色	シールなし	1個
位置決めピン	12	樹脂・その他	6	10	-	10	1	7	10	1.8	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	3.7	0.04	灰色	シール付き	1個
位置決めピン	12	樹脂・その他	6	10	-	10	1	7	10	1.8	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	3.7	0.075	黒色	シール付き	1個
位置決めピン	12	樹脂・その他	6	10	-	10	1	7	10	1.8	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	3.7	0.15	銀色	シール付き	1個
位置決めピン	13	樹脂・その他	8	12	-	13.9	1.3	9.9	12	2.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	7.5	0.05	灰色	シールなし	1個
位置決めピン	13	樹脂・その他	8	12	-	13.9	1.3	9.9	12	2.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	7.5	0.1	黒色	シールなし	1個
位置決めピン	13	樹脂・その他	8	12	-	13.9	1.3	9.9	12	2.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	7.5	0.2	銀色	シールなし	1個
位置決めピン	14	樹脂・その他	8	12	-	13	1.3	9	12	2.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	7.5	0.05	灰色	シール付き	1個
位置決めピン	14	樹脂・その他	8	12	-	13	1.3	9	12	2.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	7.5	0.1	黒色	シール付き	1個
位置決めピン	14	樹脂・その他	8	12	-	13	1.3	9	12	2.6	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	7.5	0.2	銀色	シール付き	1個
位置決めピン	17	樹脂・その他	10	16	-	16.7	1.6	11.7	16	3.2	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	15	0.1	灰色	シールなし	1個
位置決めピン	17	樹脂・その他	10	16	-	16.7	1.6	11.7	16	3.2	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	15	0.2	黒色	シールなし	1個
位置決めピン	17	樹脂・その他	10	16	-	16.7	1.6	11.7	16	3.2	本体：アルミニウム､ピン：SUM22L、バネ：SWPB	15	0.3	銀色	シールなし	1個
位置決めピン	18	樹脂・その他	10	16	-	16	1.6	11	16	3.2	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	15	0.1	灰色	シール付き	1個
位置決めピン	18	樹脂・その他	10	16	-	16	1.6	11	16	3.2	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	15	0.2	黒色	シール付き	1個
位置決めピン	18	樹脂・その他	10	16	-	16	1.6	11	16	3.2	本体：アルミニウム､ピン：SUM22L、バネ：SWPB、シール：CR	15	0.3	銀色	シール付き	1個
位置決めピン	7	樹脂・その他	3	6	-	4	0.5	2.5	6	0.9	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB	1	0.01	灰色	シールなし	1個
位置決めピン	7	樹脂・その他	3	6	-	4	0.5	2.5	6	0.9	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB、シール：CR	1	0.01	灰色	シール付き	1個
位置決めピン	11	樹脂・その他	5	10	-	6.7	0.8	4.2	10	1.6	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB	2.5	0.02	灰色	シールなし	1個
位置決めピン	12	樹脂・その他	5	10	-	6	0.8	3.5	10	1.6	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB、シール：CR	2.5	0.02	灰色	シール付き	1個
位置決めピン	11	樹脂・その他	6	10	-	10.7	1	7.7	10	1.8	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB	3.7	0.04	灰色	シールなし	1個
位置決めピン	12	樹脂・その他	6	10	-	10	1	7	10	1.8	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB、シール：CR	3.7	0.04	灰色	シール付き	1個
位置決めピン	13	樹脂・その他	8	12	-	13.9	1.3	9.9	12	2.6	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB	7.5	0.05	灰色	シールなし	1個
位置決めピン	14	樹脂・その他	8	12	-	13	1.3	9	12	2.6	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB、シール：CR	7.5	0.05	灰色	シール付き	1個
位置決めピン	17	樹脂・その他	10	16	-	16.7	1.6	11.7	16	3.2	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB	15	0.1	灰色	シールなし	1個
位置決めピン	18	樹脂・その他	10	16	-	16	1.6	11	16	3.2	本体：アルミニウム､ピン：ポリアセタール、バネ：SWPB、シール：CR	15	0.1	灰色	シール付き	1個

通常単価(税別) (税込単価)	通常出荷日

1,430円 ( 1,573円 )	5日目
1,430円 ( 1,573円 )	5日目
1,430円 ( 1,573円 )	5日目
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	3日目
1,870円 ( 2,057円 )	3日目
1,600円 ( 1,760円 )	3日目
1,600円 ( 1,760円 )	3日目
1,600円 ( 1,760円 )	3日目
1,870円 ( 2,057円 )	3日目
1,870円 ( 2,057円 )	3日目
1,870円 ( 2,057円 )	3日目
1,660円 ( 1,826円 )	1日目
1,660円 ( 1,826円 )	3日目
1,660円 ( 1,826円 )	3日目
2,030円 ( 2,233円 )	3日目
2,030円 ( 2,233円 )	3日目
2,090円 ( 2,299円 )	3日目
1,810円 ( 1,991円 )	3日目
1,810円 ( 1,991円 )	3日目
1,810円 ( 1,991円 )	3日目
2,300円 ( 2,530円 )	1日目
2,300円 ( 2,530円 )	3日目
2,300円 ( 2,530円 )	3日目
2,030円 ( 2,233円 )	3日目
2,030円 ( 2,233円 )	3日目
2,030円 ( 2,233円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
2,450円 ( 2,695円 )	3日目
1,430円 ( 1,573円 )	3日目
1,870円 ( 2,057円 )	3日目
1,600円 ( 1,760円 )	5日目
1,870円 ( 2,057円 )	1日目
1,660円 ( 1,826円 )	3日目
2,030円 ( 2,233円 )	3日目
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能
2,300円 ( 2,530円 )	3日目
2,030円 ( 2,233円 )	3日目
2,450円 ( 2,695円 )	3日目

詳細情報

基本情報

基本情報

薄型ワークに最適！！
ワークを押し込むだけのワンタッチクランプ。
【特長】
・ワンタッチクランプでワーク交換作業を大幅に短縮。生産性向上。
・コンパクトサイズでスペースの有効活用が可能。省スペース。
・クランプ方向自在。偏心シリンダーと組み合わせて位置合わせも簡単。作業効率アップ。
【用途】
・薄物ワークの固定。
・ワークの固定や仮止めに。
・基準ピンやブロックへの押し当てに。

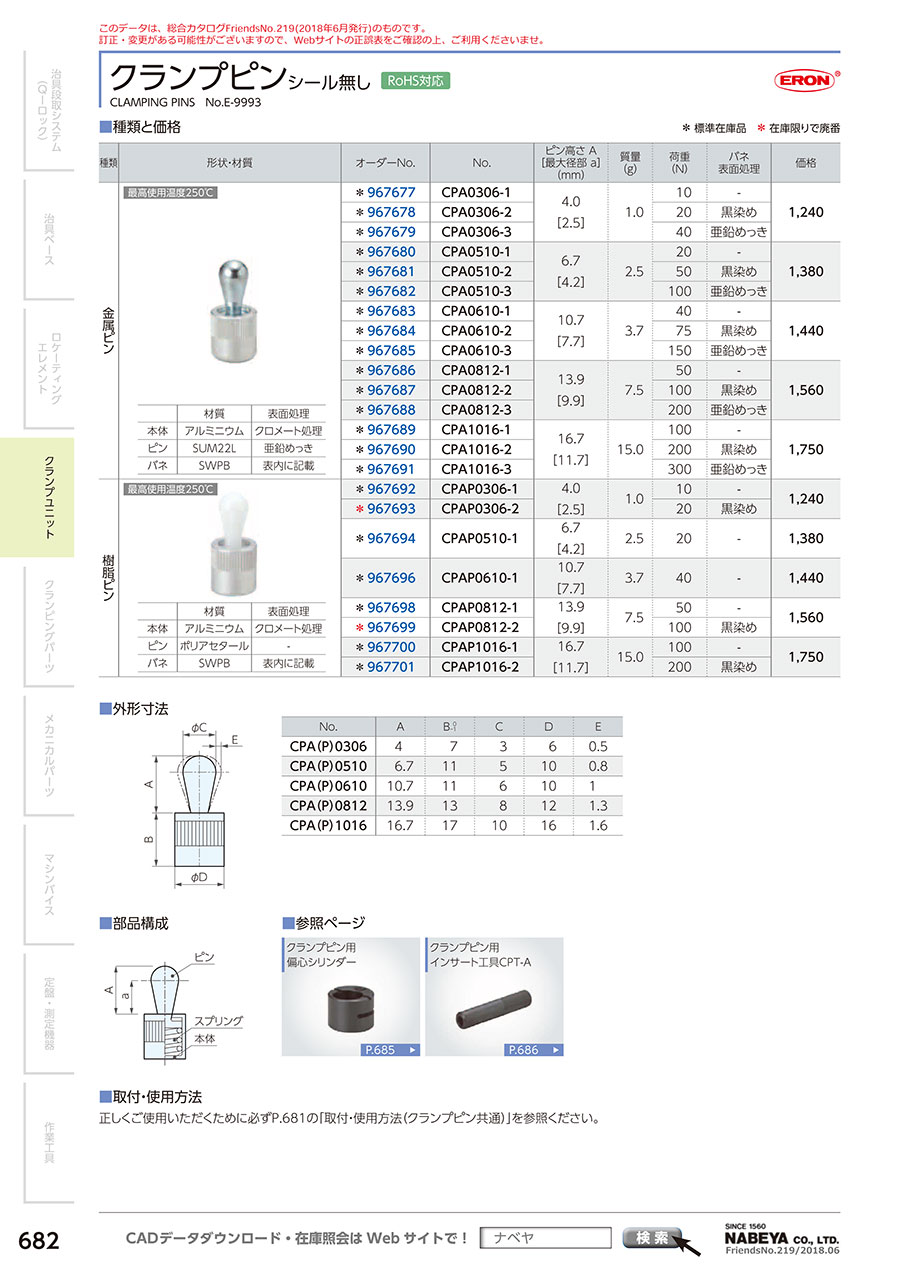

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
