クイックダウンクランプ（小型・中型）
- 通常単価(税別)
- 34,430円～41,129円
- 税込単価
- 37,873円～45,242円
工具レスの横押しクランプ。【特長】・工具レスで簡単。・クランプ時間の短縮が可能。・フラットジョウ・角度...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長

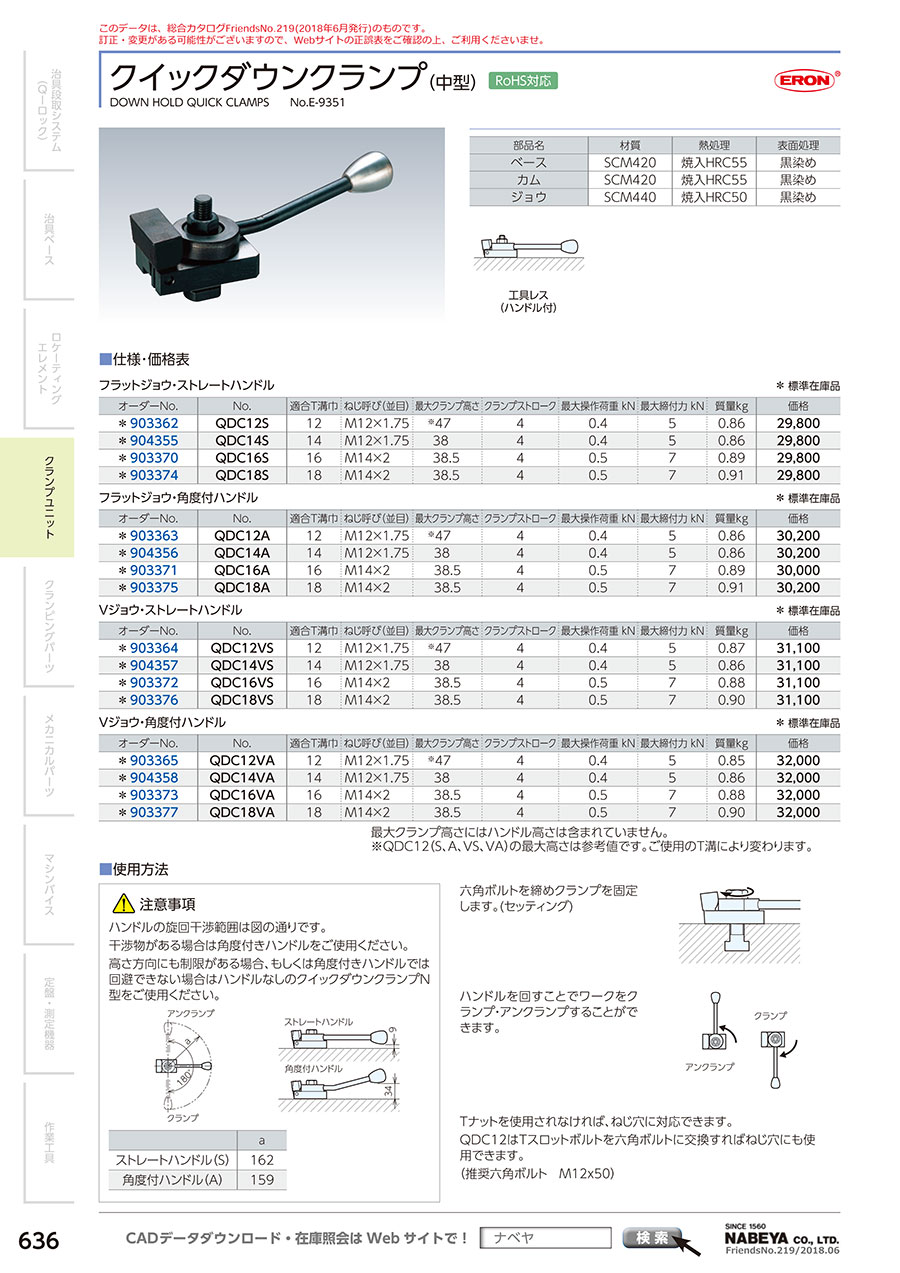

クイックダウンクランプの外観
| 材質 | ベース | SCM420 |
|---|---|---|
| カム | SCM420 | |
| ジョウ | SCM440 | |
| 熱処理 | ベース | 焼入HRC55 |
| カム | 焼入HRC55 | |
| ジョウ | 焼入HRC50 | |
| 表面処理 | 黒染め | |
下方向に締付けるため、ワークの浮き上がりを防げる。
フラットジョウ（F）は、面・線でクランプしたい時にVジョウ（V）は丸物のクランプに最適。
ハンドル操作・スパナ・レンチなど、締付工具を選べる。
Tスロットナット仕様で、T溝・タップ穴、どちらにも使用可能。
部品構成
QDC12
| - | 部品構成 |
|---|---|
| （1） | ベース |
| （2） | フラットジョウ |
| （3） | Vジョウ |
| （4） | ストレートハンドル |
| （5） | 角度付ハンドル |
| （6） | カラー |
| （7） | 六角ナット |
| （8） | Tスロットボルト |
| （9） | 平行ピン |
| （10） | E型止め輪 |
| （11） | ねじりばね |
QDC14,16,18
| - | 部品構成 |
|---|---|
| （1） | ベース |
| （2） | フラットジョウ |
| （3） | Vジョウ |
| （4） | ストレートハンドル |
| （5） | 角度付ハンドル |
| （6） | カラー |
| （7） | 六角ボルト |
| （8） | Tスロットナット |
| （9） | 平行ピン |
| （10） | E型止め輪 |
| （11） | ねじりばね |
外形図
QDC12
フラットジョウ・ストレートハンドル
フラットジョウ・角度付ハンドル
Vジョウ・ストレートハンドル
Vジョウ・角度付ハンドル
QDC14, QDC16, QDC18
フラットジョウ・ストレートハンドル
フラットジョウ・角度付ハンドル
Vジョウ・ストレートハンドル
Vジョウ・角度付ハンドル
使用方法・使用事例
使用方法
六角穴付きボルトを締めクランプを固定。
ハンドルを回すことでワークをクランプ・アンクランプすることが可能。
Ｔナットを使用されなければ、ネジ穴に対応できます。
QDC12はＴスロットボルトを六角ボルトに交換すればねじ穴にも使用できます。（推奨ボルト M12X50）
使用事例
クイックダウンクランプの使用例
注意・禁止事項
ハンドルの旋回干渉は図の通りです。
干渉物がある場合は角度付きハンドルをご使用ください。
高さ方向にも制限がある場合、もしくは角度付きハンドルでは回避できない場合はハンドル無しのクイックダウンクランプN型をご使用ください。
| - | a |
|---|---|
| ストレートハンドル（S） | 162 |
| 角度付ハンドル（A） | 159 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34,793円 ( 38,272円 ) | 3日目 |
34,430円 ( 37,873円 ) | 3日目 |
36,872円 ( 40,559円 ) | 3日目 |
35,875円 ( 39,463円 ) | 3日目 |
34,430円 ( 37,873円 ) | 3日目 |
36,872円 ( 40,559円 ) | 3日目 |
35,875円 ( 39,463円 ) | 3日目 |
34,612円 ( 38,073円 ) | 5日目 |
34,430円 ( 37,873円 ) | 3日目 |
36,872円 ( 40,559円 ) | 3日目 |
35,875円 ( 39,463円 ) | 3日目 |
34,793円 ( 38,272円 ) | 3日目 |
34,430円 ( 37,873円 ) | 3日目 |
36,872円 ( 40,559円 ) | 3日目 |
35,875円 ( 39,463円 ) | 3日目 |
36,696円 ( 40,366円 ) | 3日目 |
38,412円 ( 42,253円 ) | 3日目 |
41,129円 ( 45,242円 ) | 3日目 |
39,776円 ( 43,754円 ) | 3日目 |
36,696円 ( 40,366円 ) | 3日目 |
38,412円 ( 42,253円 ) | 3日目 |
41,129円 ( 45,242円 ) | 5日目 |
39,776円 ( 43,754円 ) | 3日目 |
36,696円 ( 40,366円 ) | 在庫品1日目当日出荷可能 |
38,412円 ( 42,253円 ) | 3日目 |
41,129円 ( 45,242円 ) | 3日目 |
39,776円 ( 43,754円 ) | 3日目 |
