ナベヤ

ユニバーサルクランプ（無段階締付）

カタログ

通常単価(税別): 7,727円～30,201円

税込単価: 8,500円～33,221円

通常出荷日：3日目

ワークの固定に使用するクランプ。【特長】・ワークの高さに合わせて無段階で締付可能。・クランプ両先端部の...

詳細を確認

よく一緒に見られています

ナベヤ

ユニバーサルクランプ

通常価格(税別)： 1,050円 (税込価格：1,155円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

アジャストクランプ

通常価格(税別)： 13,352円 (税込価格：14,687円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

無段階で締付可能

クランプストロークが大きい

・RoHS対応

外形図

使用方法・使用事例

使用方法

スイベルパッドがワーク、クランプ取付面にフィットし、垂直に締付られます。
本製品はTナット付ですが、はずして使用することも可能です。

部品構成

-	部品構成
（1）	フランジナット
（2）	半円筒座金
（3）	本体
（4）	スイベルナット
（5）	クランピングスタッド
（6）	Tスロットナット

注意・禁止事項

本製品はワークの高さ（a）により、クランプポイント（x）が変化します。締付力、ワーク、刃具干渉にご注意下さい。

型番リスト

表示件数

型番

クランプストロークMAX

(mm)

質量

(kg)

適合T溝巾

(mm)

ボルト径 X 長さ

(mm)

クランプ範囲A

(mm)

付属Tスロットナット

最小発注数量

90	39	33	72	20	95	115	38	42	15	R13	51°	0.83	14	M12x145(標準)	0 - 90	TNM1412	1個
90	39	33	72	20	95	115	38	42	15	R13	51°	0.84	16	M12x145	0 - 90	TNM1612	1個
90	39	33	72	20	95	115	38	42	15	R13	51°	0.77	12	M10x145	0 - 90	TNM1210	1個
90	39	33	72	20	95	115	38	42	15	R13	51°	0.8	14	M10x145	0 - 90	TNM1410	1個
100	48.5	45	93.5	25	112	137	42	46	16	R16	47°	1.44	18	M16x175(標準)	0 - 100	TNM1816	1個
100	48.5	45	93.5	25	112	137	42	46	16	R16	47°	1.46	20	M16x175	0 - 100	TNM2016	1個
100	48.5	45	93.5	25	112	137	42	46	16	R16	47°	1.37	18	M14x175	0 - 100	TNM1814	1個
100	48.5	45	93.5	25	112	137	42	46	16	R16	47°	1.34	16	M14x175	0 - 100	TNM1614	1個
100	56	99	155	34	151	185	50	55	20	R20	33°	2.59	22	M20x200(標準)	0 - 100	TNM2220	1個
100	56	99	155	34	151	185	50	55	20	R20	33°	2.62	24	M20x20	0 - 100	TNM2420	1個
100	56	99	155	34	151	185	50	55	20	R20	33°	2.69	26	M20x20	0 - 100	TNM2620	1個
105	57	94.5	151.5	34	151	185	50	55	20	R20	35°	2.41	20	M18x20	0 - 105	TNM2018	1個
105	57	94.5	151.5	34	151	185	50	55	20	R20	35°	2.49	22	M18x20	0 - 105	TNM2218	1個
105	57	94.5	151.5	34	151	185	50	55	20	R20	35°	2.52	24	M18x20	0 - 105	TNM2418	1個
115	58.5	85	143.5	34	151	185	50	55	20	R20	39°	2.33	18	M16x20	0 - 115	TNM1816	1個
125	59.5	75.5	135	34	151	185	50	55	20	R20	43°	2.22	16	M14x20	0 - 125	TNM1614	1個
125	71.5	123	194.5	42	190	232	65	71	23	R25	33°	4.83	28	M24x250(標準)	0 - 125	TNM2824	1個
125	71.5	123	194.5	42	190	232	65	71	23	R25	33°	4.96	32	M24x250	0 - 125	TNM3224	1個
130	72	120	192	42	190	232	65	71	23	R25	34°	4.68	28	M22x250	0 - 130	TNM2822	1個
140	74	111.5	185.5	42	190	232	65	71	23	R25	37°	4.59	26	M22x250	0 - 140	TNM2622	1個
140	74	111.5	185.5	42	190	232	65	71	23	R25	37°	4.42	24	M20x250	0 - 140	TNM2420	1個
145	75	105.5	180.5	42	190	232	65	71	23	R25	39°	4.39	22	M20x250	0 - 145	TNM2220	1個
150	75.5	99.5	175	42	190	232	65	71	23	R25	41°	4.18	20	M18x250	0 - 150	TNM2018	1個
155	76	96.6	172.5	42	190	232	65	71	23	R25	42°	4.09	18	M16x250	0 - 155	TNM1816	1個

通常単価(税別) (税込単価)	通常出荷日

7,727円 ( 8,500円 )	3日目
7,748円 ( 8,523円 )	3日目
7,748円 ( 8,523円 )	3日目
7,748円 ( 8,523円 )	3日目
12,803円 ( 14,083円 )	3日目
12,893円 ( 14,182円 )	3日目
12,893円 ( 14,182円 )	3日目
12,893円 ( 14,182円 )	3日目
19,862円 ( 21,848円 )	3日目
20,407円 ( 22,448円 )	3日目
20,407円 ( 22,448円 )	3日目
20,407円 ( 22,448円 )	3日目
20,407円 ( 22,448円 )	3日目
20,407円 ( 22,448円 )	3日目
20,407円 ( 22,448円 )	3日目
20,407円 ( 22,448円 )	3日目
26,664円 ( 29,330円 )	3日目
30,201円 ( 33,221円 )	3日目
27,299円 ( 30,029円 )	3日目
27,299円 ( 30,029円 )	3日目
27,299円 ( 30,029円 )	3日目
27,299円 ( 30,029円 )	3日目
27,299円 ( 30,029円 )	3日目
27,299円 ( 30,029円 )	3日目

詳細情報

基本情報

基本情報

ワークの固定に使用するクランプ。
【特長】
・ワークの高さに合わせて無段階で締付可能。
・クランプ両先端部の自在パッドにより、ワークテーブルへの傷を防ぐ。
・本体・ボルト・Tスロットナット・フランジナット・半円筒座金のセット。
・背の高いワークから低いワークまで無段階で締付できます。
【用途】
・ワークの固定に便利。

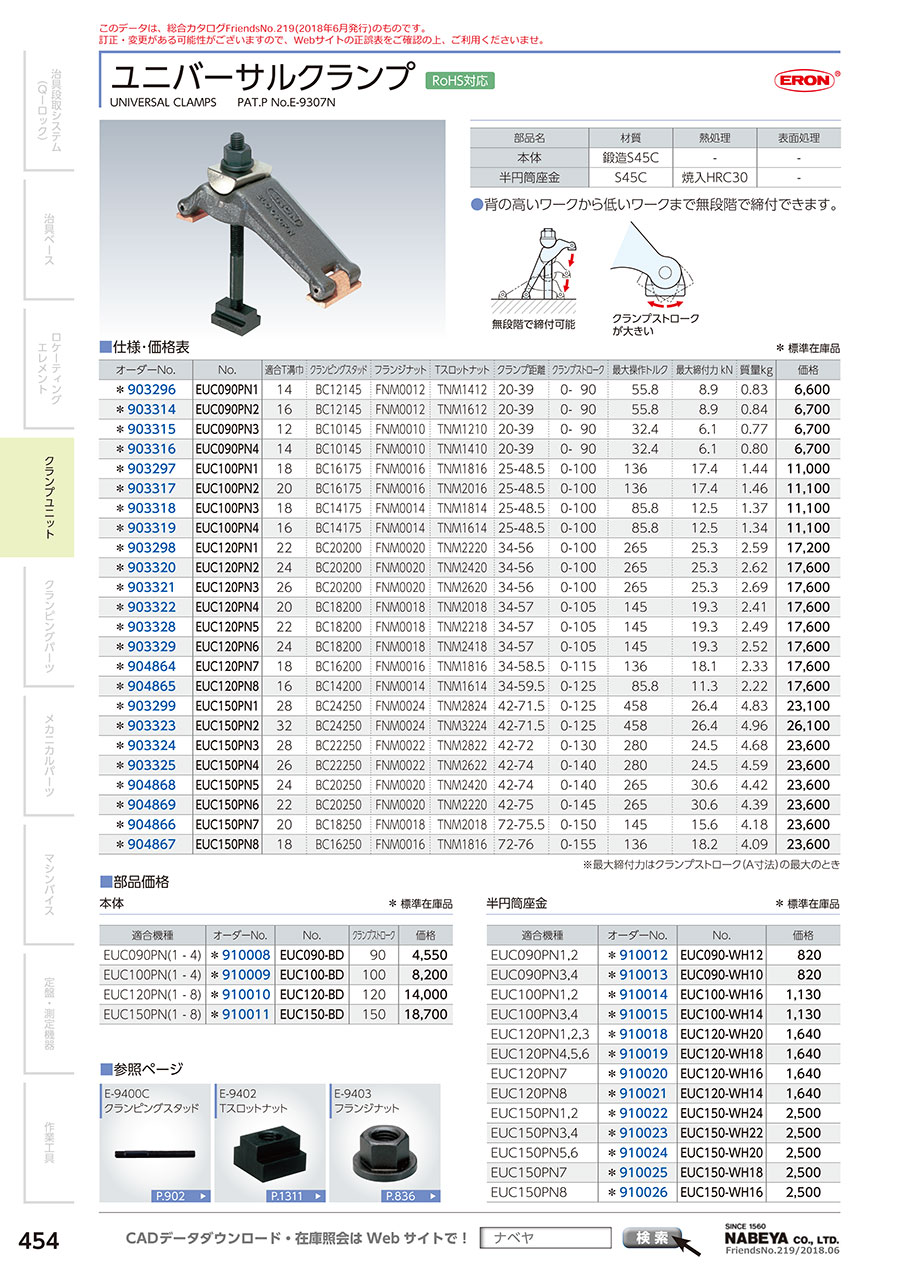

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ユニバーサルクランプ（無段階締付）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q部品の交換は可能ですか？

可能です。
