スイングクランプS型
- 通常単価(税別)
- 4,984円～7,863円
- 税込単価
- 5,482円～8,649円
ワークの固定に使用する省スペースな小型クランプ。【特長】・自在に旋回させれるので、ワークの着脱が容易。...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
ワークサイズの治具プレートでも配置する事ができ、コスト削減につながります。
スイング時のガイド溝がないので、自由に動かしてクランプできます。
低い位置をクランプするのに最適です。
小物対応M4から大物対応M16まで。
・RoHS対応
| 型番 | クランプ ストローク | 単体使用時 | ホルダー使用時 | 質量 kg | ||
|---|---|---|---|---|---|---|
| 最大 トルク N・m | 最大 締付力 k・N | 最大 トルク N・m | 最大 締付力 k・N | |||
| SS16 | 0-4 | 2.5 | 2 | 2 | 2 | 0.03 |
| SS18 | 0-5 | 3.5 | 6 | 3.5 | 5.5 | 0.05 |
| SS20 | 0-7 | 26 | 11 | 11 | 6 | 0.07 |
| SS35 | 3.5-12.5 | 54 | 18 | 51 | 15 | 0.2 |
| SS50A | 4-13 | 40 | 15 | 54 | 15 | 0.24 |
| SS50 | 4-13 | 96 | 31 | 59 | 15 | 0.38 |
| SS60 | 3.5-12.5 | 117 | 26 | 78 | 15 | 0.43 |
外形図
使用方法・使用事例
使用方法・使用事例
部品構成
| - | 部品構成 |
|---|---|
| （1） | ソケットスクリュー |
| （2） | スイングヘッド |
| （3） | スプリング |
取付加工寸法
| 型番 | a+0.07-0 | b+0.6/0 | c（並目） | d（min） |
|---|---|---|---|---|
| SS16 | 10 | 16.5 | M4×0.7 | 24 |
| SS18 | 14 | 19.5 | M6×1.0 | 32 |
| SS20 | 16 | 23.5 | M8×1.25 | 42 |
| SS35 | 25 | 34.5 | M12×1.75 | 63 |
| SS50A | 25 | 34.5 | M12×1.75 | 63 |
| SS50 | 30 | 40.5 | M16×2 | 78 |
| SS60 | 30 | 40.5 | M16×2 | 78 |
選定サポート情報
製品ラインナップ
詳細情報
基本情報
ワークの固定に使用する省スペースな小型クランプ。
【特長】
・自在に旋回させれるので、ワークの着脱が容易。
・手締め式の小型タイプ。
・材質はS45C。
・熱処理は焼入HRC30。
・表面処理は黒染め。
【用途】
・ワークの固定に便利。

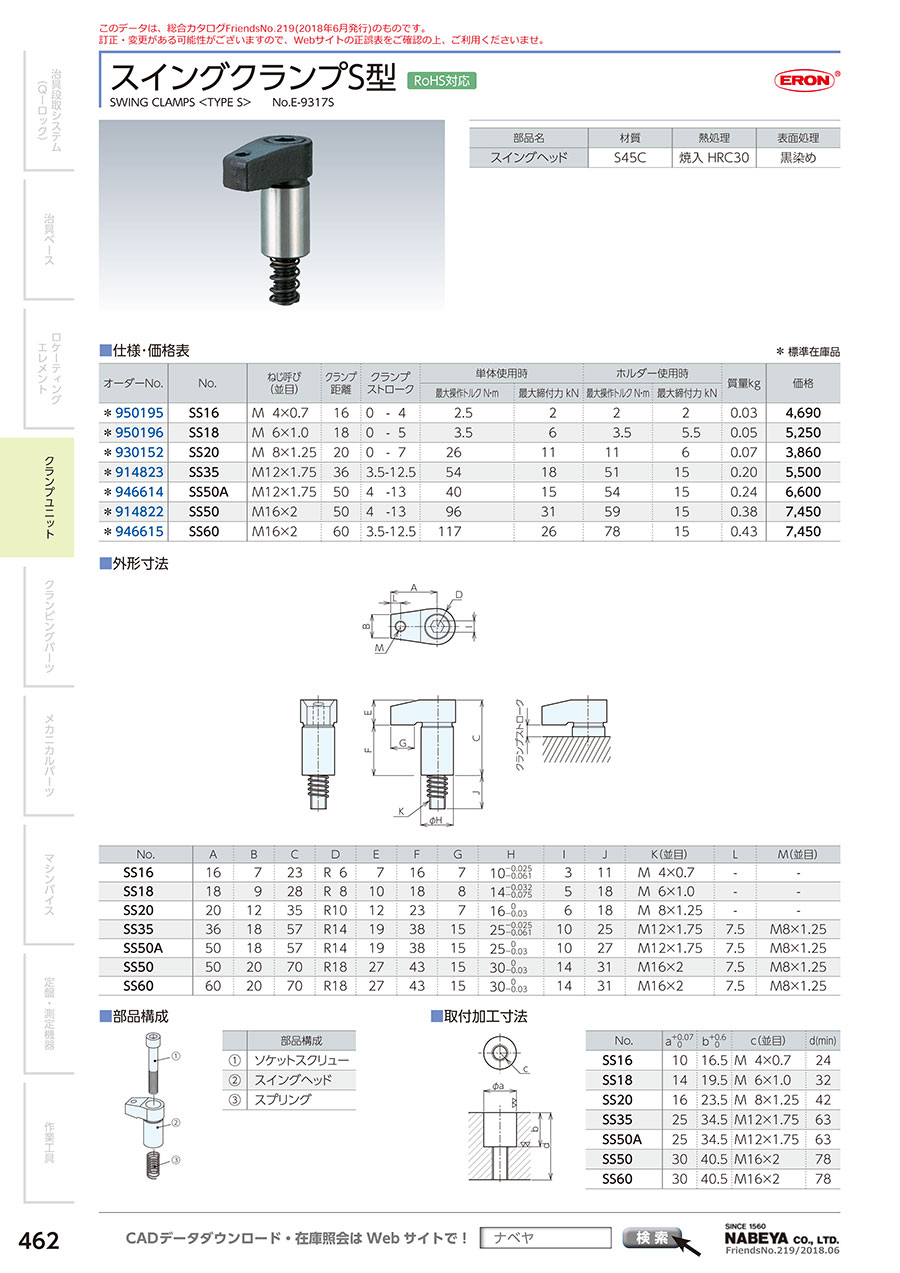

カタログ
