ナベヤ

メジャーリングクイッククランプ

メジャーリングクイッククランプ
通常単価(税別)
57,375円～73,100円
税込単価
63,113円～80,410円
通常出荷日：3日目

ワークの測定姿勢を保持できる小型のクランプユニットです。三次元測定機、投影機、画像測定機、顕微鏡などで...

詳細を確認
  • 商品画像はMQC-45Sです。型番により寸法、刻印などが異なります。

よく一緒に見られています

クイックダウンクランプ（小型・中型）

ナベヤ

クイックダウンクランプ（小型・中型）
通常価格(税別)： 31,255円 (税込価格：34,381円)

通常出荷日：在庫品1日目

よく一緒に見られています

スイングクランプA型

ナベヤ

スイングクランプA型
通常価格(税別)： 35,784円 (税込価格：39,362円)

通常出荷日：3 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

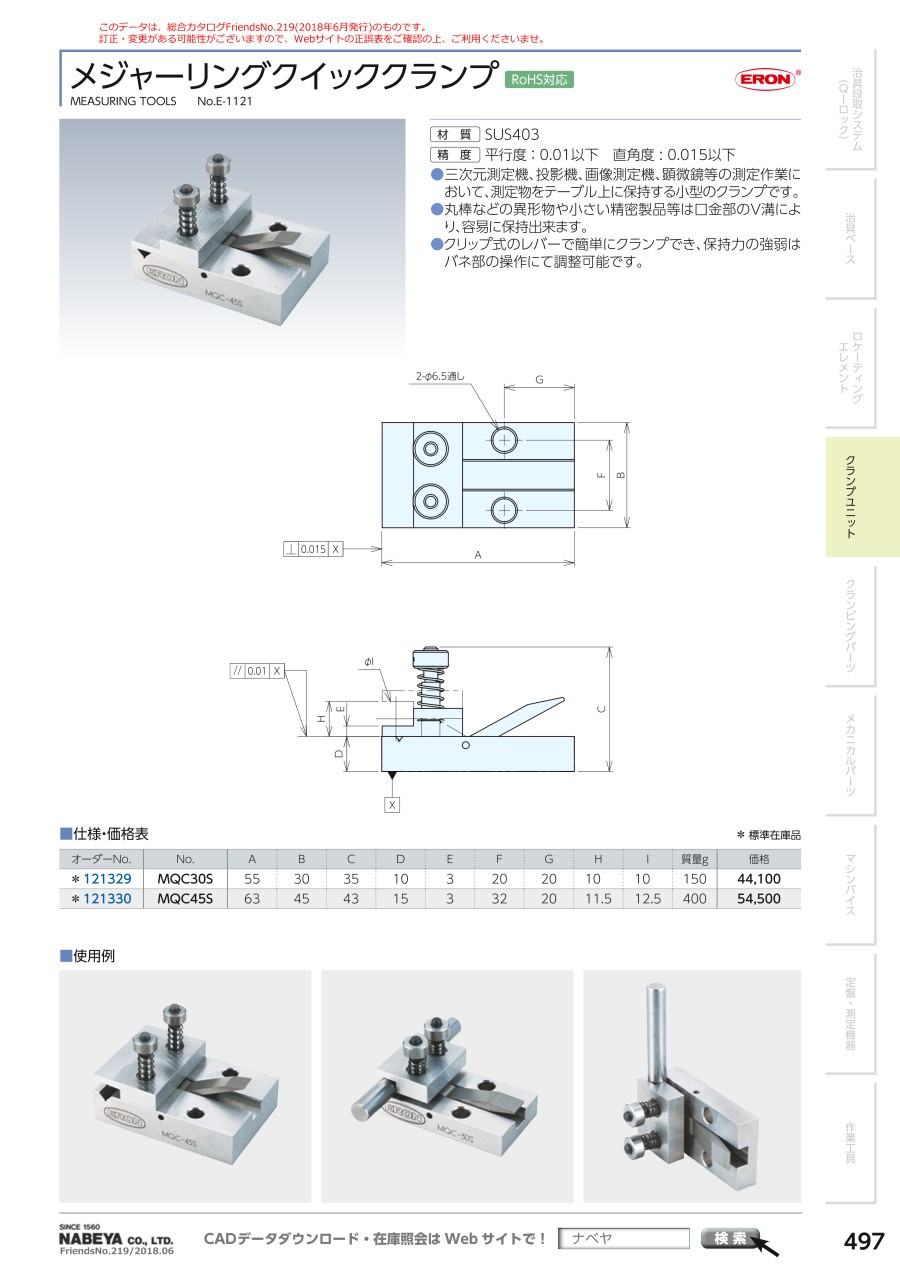

寸法図

外形図

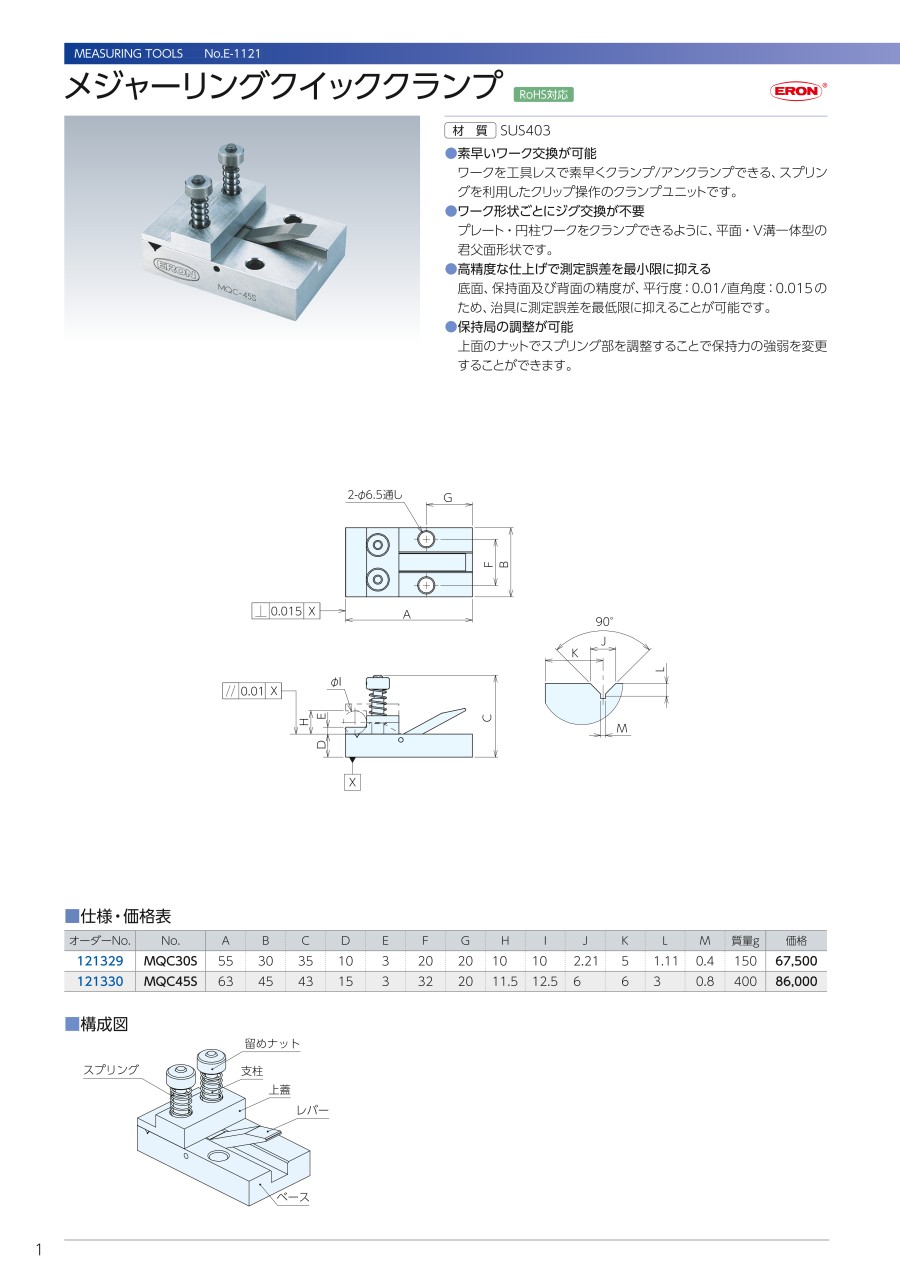

各部の名称

使用例

メジャーリングクイッククランプ 使用事例

使用方法

レバーを下に押し込むと上蓋が上昇します。
上蓋とベースの間にワークを置き、レバーから手を離すとスプリングの力でワークがクランプされます。

クランプストロークの変更方法

クランプの取付方法

メジャーリングクイッククランプは固定せず、測定機のテーブル上に置いて使用できます。
テーブルなどに締結して使用する場合は、寸法図を参考にテーブルなどに穴加工を施し、M6ソケットスクリュー（別売）で2か所固定してください。

型番リスト

表示件数
  • 1
    • 型番
    MQC-30S
    MQC-45S

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    F

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    K

    (mm)

    L

    (mm)

    M

    (mm)

    質量

    (g)

    		最小発注数量
    55
    30
    35
    10
    20
    10
    10
    2.21
    5
    1.11
    0.4
    150
    1個
    65
    45
    43
    15
    32
    11.5
    12.5
    6
    6
    3
    0.8
    400
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    57,375円
    ( 63,113円 )
    3日目
    73,100円
    ( 80,410円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ワークの測定姿勢を保持できる小型のクランプユニットです。
    三次元測定機、投影機、画像測定機、顕微鏡などでの保持に最適です。
    【特長】
    ・ワークを工具レスで素早く保持、解放できる、スプリングを利用したクリップ操作のクランプユニットです。
    ・プレートや円柱ワークをクランプできるように、平面・V溝一体型のクランプ面形状です。
    ・底面、保持面、背面の精度が、平行度：0.01、直角度：0.015のため、測定誤差を最低限に抑えることが可能です。
    ・上面のナットでスプリング部を調整することで保持力の強弱を調整できます。

    ご注意

    • 商品画像はMQC-45Sです。型番により寸法、刻印などが異なります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
