XCPシリーズ超硬ボールエンドミル調質鋼・高硬度鋼加工用・2枚刃/レギュラータイプ

一部SALE 2026/10/07まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（4件）

通常単価(税別): 特別価格

税込単価: 特別価格

【特長】・HPM31・SKD11焼入鋼等の調質鋼から高硬度鋼（～65HRC）の...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2

ご注意

切削条件は、外形図タブの下方をご覧ください。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬ボールエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

追加工（首逃しのみ）	2	6	1	7 ～ 20	6	50	±5	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	3	8	1.5	9 ～ 30	6	60	±5	-	-	2.5～2.8	-	□	1個
追加工（首逃しのみ）	4	8	2	9 ～ 40	4	70	±5	-	-	3.5～3.8	-	□	1個
追加工（首逃しのみ）	8	15	4	20 ～ 96	8	120	-7～+3	-	-	7.5～7.8	-	□	1個
追加工（首逃しのみ）	8	15	4	20 ～ 76	8	100	-7～+3	-	-	7.5～7.8	-	□	1個
追加工（首逃しのみ）	10	18	5	23 ～ 90	10	120	-7～+3	-	-	9.5～9.8	-	□	1個
追加工（首逃しのみ）	10	18	5	23 ～ 70	10	100	-7～+3	-	-	9.5～9.8	-	□	1個
追加工（首逃しのみ）	12	22	6	27 ～ 74	12	110	-7～+3	-	-	11.5～11.8	-	□	1個
追加工（首逃しのみ）	4	5 ～ 8	2	9 ～ 40	4	70	±5	-	-	2.8～3	-	□	1個
追加工（首逃しのみ）	5	5 ～ 12	2.5	13 ～ 50	6	80	±5	-	-	3.8～4	-	□	1個
追加工（首逃しのみ）	8	5 ～ 15	4	20 ～ 80	8	120	±5	-	-	6.8～7	-	□	1個
追加工（首逃しのみ）	8	5 ～ 15	4	20 ～ 70	8	100	±5	-	-	6.8～7	-	□	1個
追加工（首逃しのみ）	10	5 ～ 18	5	23 ～ 80	10	120	±5	-	-	8.8～9	-	□	1個
追加工（首逃しのみ）	10	5 ～ 18	5	23 ～ 70	10	100	±5	-	-	8.8～9	-	□	1個
追加工（首逃しのみ）	12	5 ～ 22	6	27 ～ 74	12	110	±5	-	-	10.8～11	-	□	1個
追加工（首逃しのみ）	16	10 ～ 30	8	35 ～ 80	16	140	±10	-	-	14.8～15	-	□	1個
メーカー標準品	1	3	0.5	-	4	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	2	6	1	-	6	50	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	8	15	4	-	8	100	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	16	30	8	-	16	140	±10	tebis / Zoller	2D/3D	-	2	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,930円1,544円 ( 1,698円 )	在庫品1日目当日出荷可能
1,780円1,424円 ( 1,566円 )	在庫品1日目当日出荷可能
6,650円5,320円 ( 5,852円 )	在庫品1日目当日出荷可能
26,010円20,808円 ( 22,889円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・HPM31・SKD11焼入鋼等の調質鋼から高硬度鋼（～65HRC）の金型、部品加工、ハイテン材等に最適なシリーズ
・剛性の高いネガ刃形状で、倣い加工や等高線加工・高速切削でも長寿命化を実現、且つ表面精度も良好な仕上り
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件は、外形図タブの下方をご覧ください。

技術情報

特徴・使用例

仕様・概要

●高硬度鋼倣い加工に最適な先端形状により圧倒的な高耐久を実現しました。
●65HRCまでの高硬度鋼加工が可能です。

技術情報

Q XCPシリーズはどのようなコーティングですか？
A 耐熱性が高く表面硬度が高いコーティングです。
高硬度の加工に使用されます。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

XCP

Si系

高硬度鋼

約1,200前後

約3,700前後

Q 高硬度鋼にはどのような種類がありますか？
A 高硬度鋼とは硬度45HRC以上の鋼材を指しています。
  一般的なSC材でも熱処理で高硬度になりますので、加工の際は鋼材名の他、
  熱処理と硬度も確認しておくことが肝心です。
  高硬度鋼としてよく使用される鋼

分類

JIS記号

焼入れ硬度

炭素工具鋼

SK～

58～61HRC

合金工具鋼

SKS～

55～62HRC

合金工具鋼（ダイス鋼）

SKD～

55～62HRC

高速度工具鋼（ハイス鋼）

SKH～

57～66HRC

軸受鋼（ベアリング鋼）

SUJ～

52～63HRC

SUS系

STAVAX（製品名）

45～54HRC

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアープローまたはMQLでご使用ください。
切削加工時、にビビリが生じた場合は切削条件を下げてご使用ください。
切削条件の送り速度と回転速度の「標準」は荒加工、「高速」は仕上げ加工を想定しています。高速ミーリングのメリットについてはこちらをご覧ください。

型番 XCP-HBEM2R

■切削条件

被削材	調質鋼（40～55HRC）				高硬度鋼（55～60HRC）				高硬度鋼（60～65HRC）
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
0.2	650	-	50,000	-	600	-	50,000	-	550	-	50,000	-
0.3	1,040	-	50,000	-	960	-	50,000	-	780	-	50,000	-
0.4	1,460	-	50,000	-	1,180	-	43,800	-	900	-	38,200	-
0.5	2,240	2,650	47,700	50,000	1,430	2,300	35,000	50,000	1,120	1,950	30,600	50,000
0.75	2,310	4,800	31,800	50,000	1,450	3,900	23,300	50,000	1,460	2,740	20,400	38,200
1	1,740	3,670	23,900	43,000	1,080	2,620	17,500	36,600	1,000	1,940	15,300	28,600
1.5	1,730	3,430	15,900	28,600	1,080	2,570	11,700	24,400	950	1,880	10,200	19,100
2	1,590	3,280	11,900	21,500	1,020	2,510	8,800	18,300	930	1,820	7,600	14,300
2.5	1,540	3,620	9,500	17,200	990	2,600	7,000	14,600	1,040	1,900	6,100	11,500
3	1,390	2,860	8,000	14,300	890	2,200	5,800	12,200	840	1,670	5,100	9,500
4	1,250	2,710	6,000	10,700	800	2,110	4,400	9,200	760	1,570	3,800	7,200
5	1,130	2,530	4,800	8,600	700	1,910	3,500	7,300	700	1,440	3,100	5,700
6	1,010	2,340	4,000	7,200	600	1,670	2,900	6,100	620	1,280	2,500	4,800
加工内容	Ad		Pf		Ad		Pf		Ad		Pf
加工内容	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
粗加工	≦0.1D	≦0.08D	≦0.3D	≦0.24D	≦0.07D	≦0.05D	≦0.21D	≦0.15D	≦0.07D	≦0.05D	≦0.21D	≦0.15D
仕上加工	≦0.03D	≦0.02D	≦0.1D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D

XCPシリーズ超硬ボールエンドミル調質鋼・高硬度鋼加工用・2枚刃/レギュラータイプ:関連画像

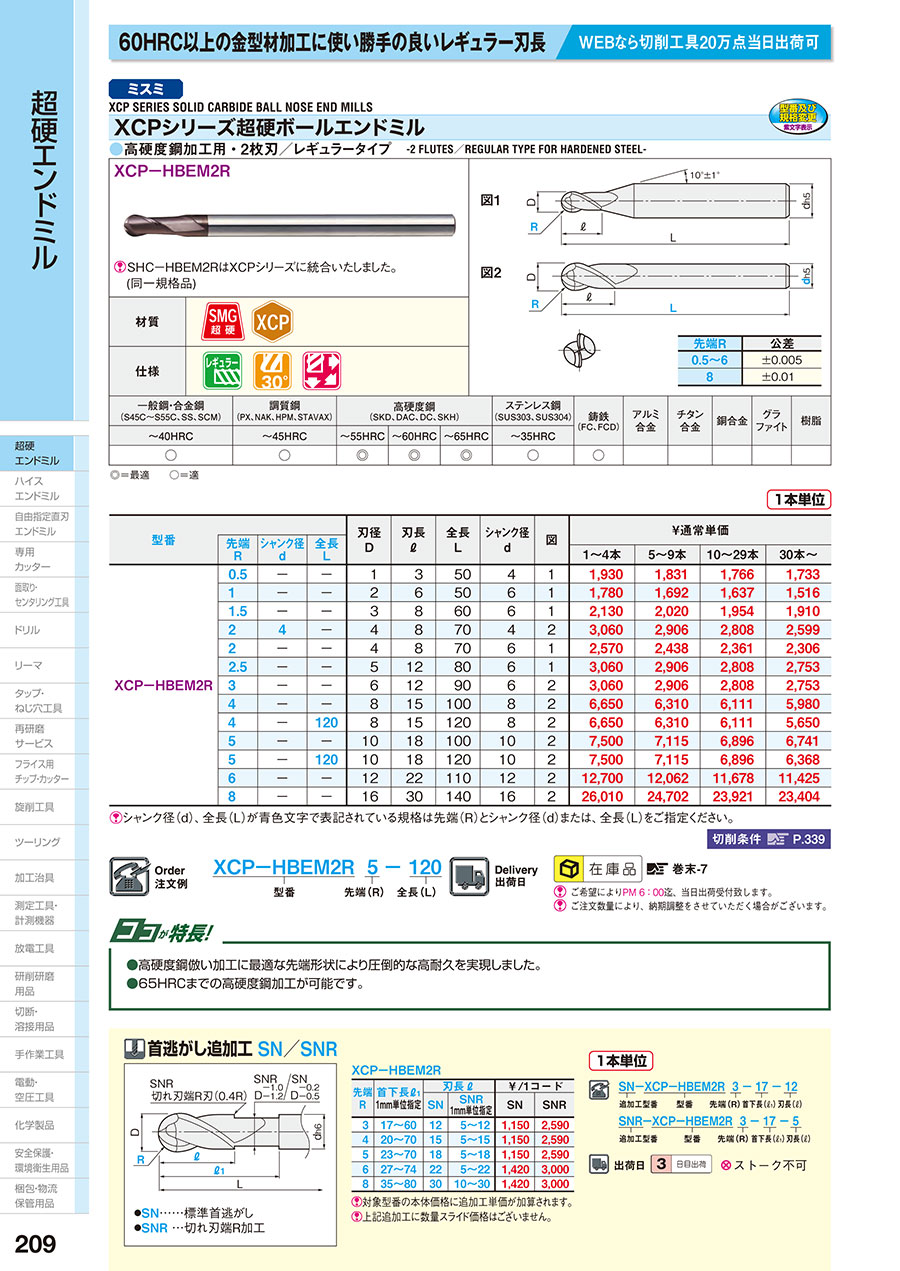

カタログ
