MRCシリーズ超硬ボールエンドミル 調質鋼加工用/2枚刃/レギュラータイプ

通常単価(税別)
1,210円~23,950円
税込単価
1,331円~26,345円
通常出荷日:在庫品1日目当日出荷可能

【特長】・独自の先端形状と、複合多層コーティングにより、耐摩耗性・耐熱性を向上。調質鋼加工において抜群...

詳細を確認
  • 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定:候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格:-円)
  • 出荷日
    -
    (参考出荷日:-円)
数量:

外形図



MRCシリーズ超硬ボールエンドミル 調質鋼加工用・2枚刃/レギュラータイプ:関連画像

※お望みの仕様が見つからなければ超硬ボールエンドミル 寸法フリー指定もご検討ください。

型番リスト

表示件数

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品 □製作品

最小発注数量
メーカー標準品
0.4
1.5
0.2
-
4
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
0.6
1.8
0.3
-
4
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
0.8
2.4
0.4
-
4
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
1
3
0.5
-
4
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
1
3
0.5
-
6
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
1.2
3.6
0.6
-
4
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
2
6
1
-
4
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
2
6
1
-
6
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
3
8
1.5
-
4
60
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
3
8
1.5
-
6
60
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
2.5
6
1.25
-
4
50
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
4
8
2
-
6
70
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
5
12
2.5
-
6
80
±5
tebis / Zoller
2D/3D
-
1
在庫品
1個
メーカー標準品
6
12
3
-
6
90
±5
tebis / Zoller
2D/3D
-
2
在庫品
1個
メーカー標準品
8
15
4
-
8
100
±5
tebis / Zoller
2D/3D
-
2
在庫品
1個
メーカー標準品
10
18
5
-
10
100
±5
tebis / Zoller
2D/3D
-
2
在庫品
1個
メーカー標準品
12
22
6
-
12
110
±5
tebis / Zoller
2D/3D
-
2
在庫品
1個
メーカー標準品
16
30
8
-
16
140
±10
tebis / Zoller
2D/3D
-
2
在庫品
1個
通常単価(税別) (税込単価)
通常出荷日
1,630円
( 1,793円 )
在庫品1日目当日出荷可能
1,450円
( 1,595円 )
在庫品1日目当日出荷可能
1,450円
( 1,595円 )
在庫品1日目当日出荷可能
1,320円
( 1,452円 )
在庫品1日目当日出荷可能
1,790円
( 1,969円 )
在庫品1日目当日出荷可能
1,870円
( 2,057円 )
在庫品1日目当日出荷可能
1,210円
( 1,331円 )
在庫品1日目当日出荷可能
1,630円
( 1,793円 )
在庫品1日目当日出荷可能
1,450円
( 1,595円 )
在庫品1日目当日出荷可能
1,450円
( 1,595円 )
在庫品1日目当日出荷可能
2,080円
( 2,288円 )
在庫品1日目当日出荷可能
1,660円
( 1,826円 )
在庫品1日目当日出荷可能
2,000円
( 2,200円 )
在庫品1日目当日出荷可能
2,080円
( 2,288円 )
在庫品1日目当日出荷可能
3,650円
( 4,015円 )
在庫品1日目当日出荷可能
4,780円
( 5,258円 )
在庫品1日目当日出荷可能
8,050円
( 8,855円 )
在庫品1日目当日出荷可能
23,950円
( 26,345円 )
在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】
・独自の先端形状と、複合多層コーティングにより、耐摩耗性・耐熱性を向上。調質鋼加工において抜群の加工面精度・高耐久を実現
・最適加工領域、STAVAX・NAX80等の金属加工、調質鋼の各種部品加工
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

  • 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

特徴・使用例

技術情報

Q 超硬ボールエンドミルは、どの程度の劣化まで再研磨できますか?
A 刃径によりますが一般的に摩耗幅が0.8mm以下の場合、再研磨可能です。
   摩耗幅が1mm以上の場合、先端を切断してR部を再構築します。
   先端切断の場合、刃長が十分取れない場合は再研磨できません。

Q 調質鋼とはどのような鋼材ですか?
A 調質鋼(プリハードン鋼)はあらかじめ熱処理を施された鋼材で、
   金型材などに多く用いられています。調質鋼硬度はHRC35~45程度で、
   比較的切削性が良好な鋼材です。また焼入れをすることで、
   さらに硬度を増すこともできます。以下は調質鋼の一例となります。
   ※同じ製品名でも生材、調質材、焼入れ材で硬度は異なります。
調質鋼
分類
調質鋼
硬度
代表商品名
SCM系(改)33HRC前後HPM7PX5PXA30
SUS系(快削)33HRC前後HPM38HPM77S-STARSTAVAX
ANSI:P2140HRC前後HPM1PCM40NAK55NAK80

推奨切削条件

  • 機械、チャックは剛性のある精度の高いものをご使用ください。
  • 切削油は被削材に適したものを選定してください。
  • 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
  • ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
  • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 MRC-HBEM2R

■切削条件

被削材調質鋼(35~40HRC)
(HPM、NAK)
高硬度鋼
(40~52HRC)
高硬度鋼
(52~62HRC)
先端
R
Ad
(mm)
Pf
(mm)
送り速度
(mm/min)
回転速度
(min-1)
Ad
(mm)
Pf
(mm)
送り速度
(mm/min)
回転速度
(min-1)
Ad
(mm)
Pf
(mm)
送り速度
(mm/min)
回転速度
(min-1)
0.10.020.0666056,7000.010.0238042,0000.010.0134042,000
0.20.040.1192056,7000.020.061,05042,0000.020.0586042,000
0.30.060.161,07050,9300.050.111,68042,0000.030.061,26042,000
0.40.080.211,14047,2500.110.162,31042,0000.070.111,89042,000
0.50.110.271,31044,1000.110.322,63042,0000.110.212,10031,500
0.60.130.381,63042,1100.130.322,84037,8000.110.252,31031,500
0.70.140.371,45040,1800.150.323,05033,6000.110.292,52031,500
0.750.160.341,05035,7000.160.323,15031,5000.110.322,63031,500
0.80.170.381,16034,4200.180.43,15029,4000.150.42,63029,400
0.90.190.461,37031,8600.20.483,15027,3000.190.482,63027,300
10.210.541,58029,3000.210.533,15026,2500.210.532,63026,250
1.10.230.591,72029,1300.210.593,15025,2000.210.552,63024,780
1.20.250.641,87028,9600.210.653,15024,1500.210.572,63023,310
1.250.260.671,94028,8800.210.683,15023,6300.210.582,63022,580
1.30.270.732,07028,4600.210.713,15023,1000.210.592,63021,840
1.40.290.842,33027,6200.210.783,15022,0500.210.612,63020,370
1.50.320.952,59026,7800.210.843,15021,0000.210.632,63018,900
1.60.341.012,58025,8300.230.993,15021,0000.210.672,63018,480
1.70.361.072,56024,8900.251.133,15021,0000.210.712,63018,060
1.750.371.12,56024,4100.261.213,15021,0000.210.742,63017,850
1.80.381.132,55023,9400.271.283,15021,0000.210.762,63017,640
1.90.41.22,53023,0000.291.433,15021,0000.210.82,63017,220
20.421.262,52022,0500.321.583,15021,0000.210.842,63016,800
2.50.531.582,57018,9000.321.583,15018,9000.211.262,63012,600
30.631.892,63016,8000.322.13,15016,8000.321.262,6308,400
3.50.742.572,52014,9600.422.12,89013,6500.371.262,2607,880
40.843.262,42013,1300.532.12,63010,5000.421.261,8907,350
4.50.953.22,21012,0800.632.362,3608,9300.471.421,7306,300
51.053.152,00011,0300.742.632,1007,3500.531.581,5805,250
5.51.163.471,89010,2400.892.891,8406,3000.581.841,4204,730
61.263.781,7909,4501.053.151,5805,2500.632.11,2604,200
81.685.041,4007,3501.344.031,2603,9400.812.669703,150
102.16.31,1005,6701.685.041,0503,1501.013.338402,520


MRCシリーズ超硬ボールエンドミル 調質鋼加工用/2枚刃/レギュラータイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工(首逃しのみ) SN-/ SNR-

● 「首逃し追加工のみ」 の追加工型番
 SN-:標準首逃し加工 /SNR-:首逃し切れ刃端R付(0.4R)加工
● 最短3日目出荷で対応

MRCシリーズ超硬ボールエンドミル 調質鋼加工用/2枚刃/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

(1) ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択



(2) 【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工(首逃しのみ)」を選択



(3) 「ボール半径・刃数」等の【仕様・寸法】を指定し、
追加工対象となる商品シリーズページへ移動



(4) 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番(タイプ)」 を選択



(5) SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定



(6) 【価格を確認】で、価格・出荷日をチェックし発注



※追加工型番がお決まりの場合は、ミスミVONA
  トップページの「検索ボックス」へ直接入力

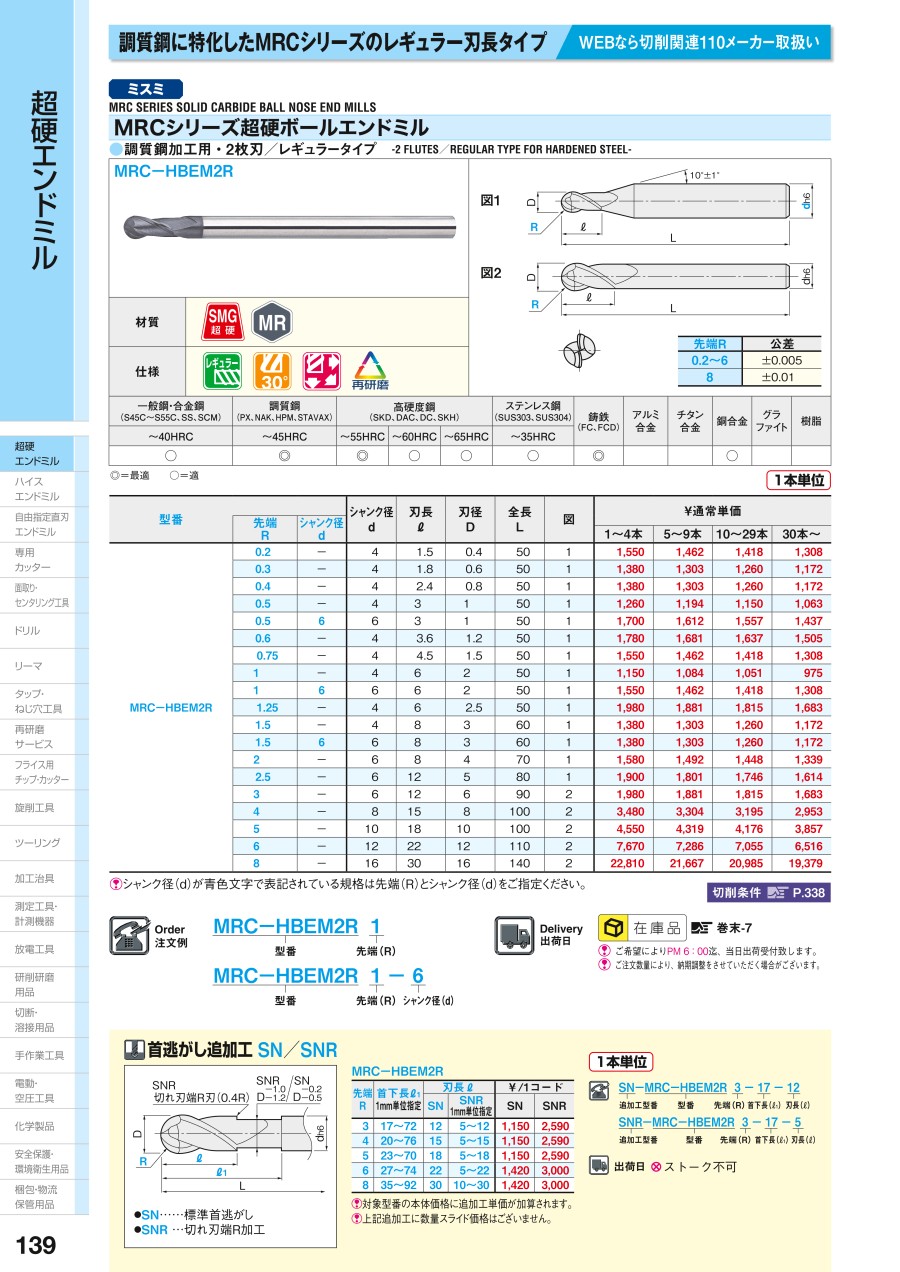

カタログ
