XCPシリーズ超硬ボールエンドミル高硬度鋼加工用/4枚刃/レギュラータイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

【特長】・HPM31・SKD11焼入鋼等の調質鋼から高硬度鋼（～65HRC）の...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
4
R精度 (μm)
±10

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が20型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬ボールエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

追加工（首逃しのみ）	2	6	1	7 ～ 20	6	50	-	-	1.5～1.8	□	1個
追加工（首逃しのみ）	3	8	1.5	9 ～ 30	6	60	-	-	2.5～2.8	□	1個
追加工（首逃しのみ）	4	8	2	9 ～ 40	6	70	-	-	3.5～3.8	□	1個
追加工（首逃しのみ）	5	12	2.5	13 ～ 50	6	80	-	-	4.5～4.8	□	1個
追加工（首逃しのみ）	6	12	3	17 ～ 72	6	90	-	-	5.5～5.8	□	1個
追加工（首逃しのみ）	8	15	4	20 ～ 76	8	100	-	-	7.5～7.8	□	1個
追加工（首逃しのみ）	10	18	5	23 ～ 70	10	100	-	-	9.5～9.8	□	1個
追加工（首逃しのみ）	4	5 ～ 8	2	9 ～ 40	6	70	-	-	2.8～3	□	1個
追加工（首逃しのみ）	5	5 ～ 12	2.5	13 ～ 50	6	80	-	-	3.8～4	□	1個
追加工（首逃しのみ）	6	5 ～ 12	3	17 ～ 60	6	90	-	-	4.8～5	□	1個
追加工（首逃しのみ）	8	5 ～ 15	4	20 ～ 70	8	100	-	-	6.8～7	□	1個
追加工（首逃しのみ）	10	5 ～ 18	5	23 ～ 70	10	100	-	-	8.8～9	□	1個
メーカー標準品	1	3	0.5	-	4	50	tebis / Zoller	2D/3D	-	在庫品	1個
メーカー標準品	2	6	1	-	6	50	tebis / Zoller	2D/3D	-	在庫品	1個
メーカー標準品	3	8	1.5	-	6	60	tebis / Zoller	2D/3D	-	在庫品	1個
メーカー標準品	4	8	2	-	6	70	tebis / Zoller	2D/3D	-	在庫品	1個
メーカー標準品	5	12	2.5	-	6	80	tebis / Zoller	2D/3D	-	在庫品	1個
メーカー標準品	6	12	3	-	6	90	tebis / Zoller	2D/3D	-	在庫品	1個
メーカー標準品	8	15	4	-	8	100	tebis / Zoller	2D/3D	-	在庫品	1個
メーカー標準品	10	18	5	-	10	100	tebis / Zoller	2D/3D	-	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,390円 ( 3,729円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能
4,570円 ( 5,027円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
7,430円 ( 8,173円 )	在庫品1日目当日出荷可能
9,730円 ( 10,703円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・HPM31・SKD11焼入鋼等の調質鋼から高硬度鋼（～65HRC）の金型、部品加工、ハイテン材等に最適なシリーズ
・剛性の高いネガ刃形状で、倣い加工や等高線加工・高速切削でも長寿命化を実現、且つ表面精度も良好な仕上り
・4枚刃は3枚刃に比べて送り速度が上げられ効率的な加工が可能
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q ボールエンドミルの先端だけが早く摩耗してしまいます
A 被削材に対して回転軸を傾けることで、先端摩耗を軽減することができます。

Q 高硬度鋼にはどのような種類がありますか？
A 高硬度鋼とは硬度45HRC以上の鋼材を指しています。
  一般的なSC材でも熱処理で高硬度になりますので、加工の際は鋼材名の他、
  熱処理と硬度も確認しておくことが肝心です。
  高硬度鋼としてよく使用される鋼

分類

JIS記号

焼入れ硬度

炭素工具鋼

SK～

58～61HRC

合金工具鋼

SKS～

55～62HRC

合金工具鋼（ダイス鋼）

SKD～

55～62HRC

高速度工具鋼（ハイス鋼）

SKH～

57～66HRC

軸受鋼（ベアリング鋼）

SUJ～

52～63HRC

SUS系

STAVAX（製品名）

45～54HRC

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアープローまたはMQLでご使用ください。
切削加工時、にビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-HBEM4R

■切削条件

被削材	調質鋼（40～55HRC）				高硬度鋼（55～60HRC）				高硬度鋼（60～65HRC）
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
0.2	1,300	-	50,000	-	1,200	-	50,000	-	1,100	-	50,000	-
0.3	2,080	-	50,000	-	1,920	-	50,000	-	1,560	-	50,000	-
0.4	2,920	-	50,000	-	2,360	-	43,800	-	1,800	-	38,200	-
0.5	4,480	5,300	47,700	50,000	2,860	4,600	35,000	50,000	2,240	3,900	30,600	50,000
0.75	4,620	9,600	31,800	50,000	2,900	7,800	23,300	50,000	2,920	5,480	20,400	38,200
1	3,480	7,340	23,900	43,000	2,160	5,240	17,500	36,600	2,000	3,880	15,300	28,600
1.5	3,460	6,860	15,900	28,600	2,160	5,140	11,700	24,400	1,900	3,760	10,200	19,100
2	3,180	6,560	11,900	21,500	2,040	5,020	8,800	18,300	1,860	3,640	7,600	14,300
2.5	3,080	7,240	9,500	17,200	1,980	5,200	7,000	14,600	2,080	3,800	6,100	11,500
3	2,780	5,720	8,000	14,300	1,780	4,400	5,800	12,200	1,680	3,340	5,100	9,500
4	2,500	5,420	6,000	10,700	1,600	4,220	4,400	9,200	1,520	3,140	3,800	7,200
5	2,260	5,060	4,800	8,600	1,400	3,820	3,500	7,300	1,400	2,880	3,100	5,700
6	2,020	4,680	4,000	7,200	1,200	3,340	2,900	6,100	1,240	2,560	2,500	4,800
加工内容	Ad		Pf		Ad		Pf		Ad		Pf
加工内容	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
粗加工	≦0.1D	≦0.08D	≦0.3D	≦0.24D	≦0.07D	≦0.05D	≦0.21D	≦0.15D	≦0.07D	≦0.05D	≦0.21D	≦0.15D
仕上加工	≦0.03D	≦0.02D	≦0.1D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D

XCPシリーズ超硬ボールエンドミル高硬度鋼加工用/4枚刃/レギュラータイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XCPシリーズ超硬ボールエンドミル高硬度鋼加工用/4枚刃/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「ボール半径・刃数」等の【仕様・寸法】を指定し、
追加工対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

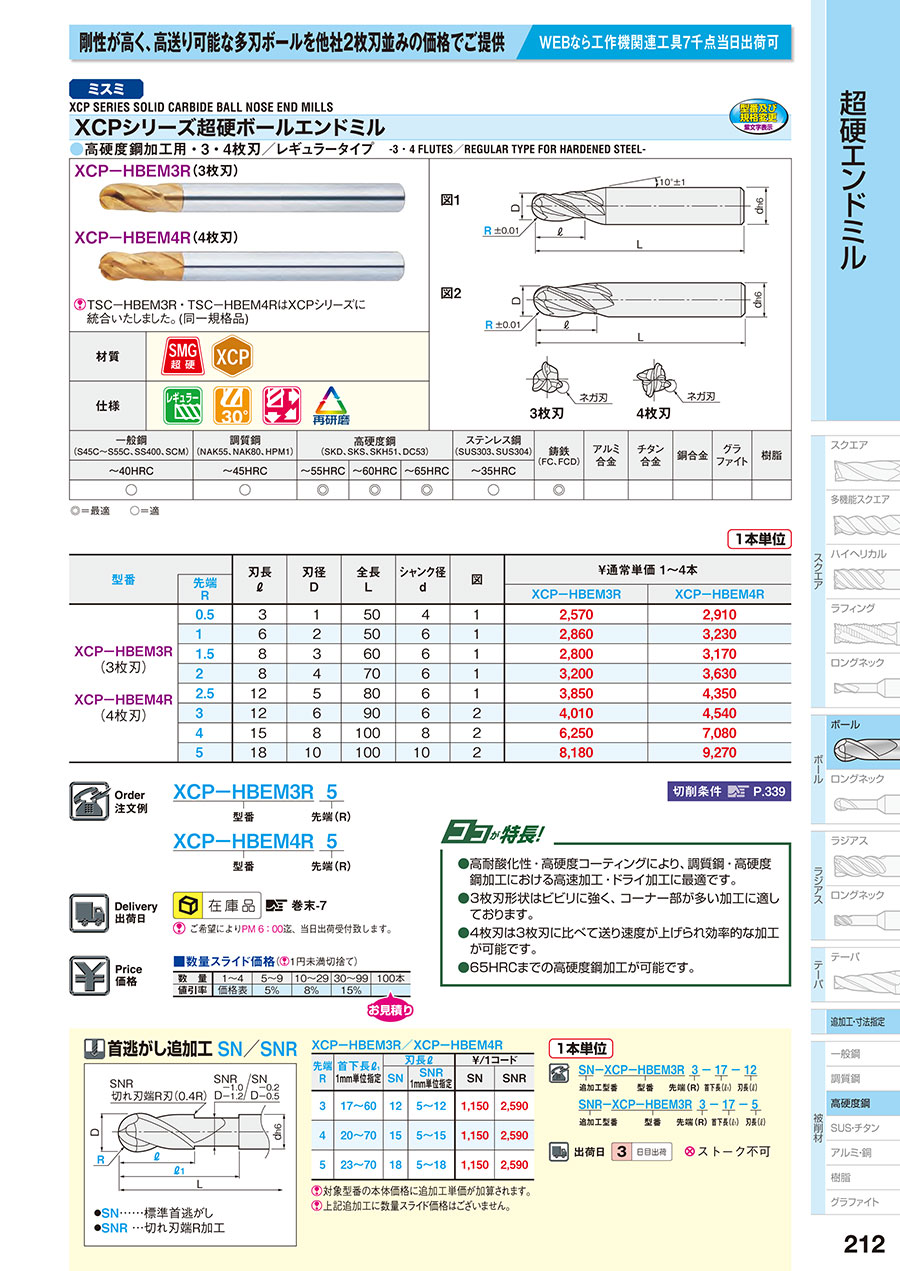

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XCPシリーズ超硬ボールエンドミル高硬度鋼加工用/4枚刃/レギュラータイプのレビュー

4.3平均満足度：4.36件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

切削加工

満足度：4.02023/04/30

焼きが入った硬い材料を切削加工するために購入しました。今のところ良好です。

0人が参考にしています。

加工用工具

満足度：4.02022/09/22

マシニングセンタでの加工用工具として使用しました。欲しい時　翌日には届くのでありがたいです。

0人が参考にしています。

マシニングで使用

満足度：5.02022/07/22

金型の加工の仕上げに使用しています。値段も安いのに再研できるところがありがたいです。

0人が参考にしています。

3D加工

満足度：5.02021/07/28

焼き入れしたHRC60相当の仕上げ加工でも側面・底面ともに欠けることもなく最後まで加工できました。

0人が参考にしています。

高硬度

満足度：4.02020/05/16

高硬度の材料でも対応可能ですし問題なく切削できます非常に重宝です

0人が参考にしています。
