XCPシリーズ超硬ボールエンドミル R精度±3μm/高硬度鋼加工用/2枚刃/ショートタイプ
- 加工用途（加工形状）
- 側面 / 曲面 / 彫込み / R溝
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 刃数 (枚)
- 2
- シャンク径 (mm)
- 6
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
4,120円 ( 4,532円 ) | 在庫品1日目当日出荷可能 |
4,130円 ( 4,543円 ) | 在庫品1日目当日出荷可能 |
4,130円 ( 4,543円 ) | 在庫品1日目当日出荷可能 |
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
4,700円 ( 5,170円 ) | 在庫品1日目当日出荷可能 |
4,580円 ( 5,038円 ) | 在庫品1日目当日出荷可能 |
5,030円 ( 5,533円 ) | 5日目 |
5,430円 ( 5,973円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・R公差許容範囲 6μm以内（当社測定比）・シャンク径公差 h5規格を採用
・品質のバラツキが少ない工具により、金型の高精度3次元加工に最適
・調質鋼・高硬度鋼加工に適した、ラジアス（R）部ネガ刃による剛性重視の刃形状に設計
・シームレス形状（外周刃からR刃中心部までを一工程で刃付け）により、段差の少ないスムーズな切れ刃逃げ面形状j
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
特徴・使用例
技術情報
A ともに高硬度鋼向け２枚刃のボールエンドミルですが、先端Rの
公差が異なります。XCP-HP-HBEM2Sの方が公差を厳しくしています。
| 型番 | 先端Ｒ | 先端Ｒ公差 | ||||||||||||
| XCP-HBEM2S | 0.05～6mm | ±0.005mm | ||||||||||||
| 8mm | ±0.01mm | |||||||||||||
| XCP-HP-HBEM2S | 0.2～2.5mm | ±0.003mm | ||||||||||||
| 3mm | ＋0.001～ー0.005mm | |||||||||||||
曲面加工を高精度に仕上げる方法
ボールエンドミル加工による面粗さから適したピックフィードを設定するポイント
ボールエンドミルの先端摩耗対策
加工の幅が広がるエンドミル ～ボール編～
高硬度鋼を切削加工する時のポイント1
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアープローまたはMQLでご使用ください。
- 切削加工時、にビビリが生じた場合は切削条件を下げてご使用ください。
型番 XCP-HP-HBEM2S
■切削条件
| 被削材 | 調質鋼 （40～55HRC） | 高硬度鋼 （55～60HRC） | 高硬度鋼 （60～65HRC） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 先端 R | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 0.2 | 650 | - | 50,000 | - | 600 | - | 50,000 | - | 550 | - | 50,000 | - |
| 0.3 | 1,040 | - | 50,000 | - | 960 | - | 50,000 | - | 780 | - | 50,000 | - |
| 0.4 | 1,460 | - | 50,000 | - | 1,180 | - | 43,800 | - | 900 | - | 38,200 | - |
| 0.5 | 2,240 | 2,650 | 47,700 | 50,000 | 1,430 | 2,300 | 35,000 | 50,000 | 1,120 | 1,950 | 30,600 | 50,000 |
| 0.75 | 2,310 | 4,800 | 31,800 | 50,000 | 1,450 | 3,900 | 23,300 | 50,000 | 1,460 | 2,740 | 20,400 | 38,200 |
| 1 | 1,740 | 3,670 | 23,900 | 43,000 | 1,080 | 2,620 | 17,500 | 36,600 | 1,000 | 1,940 | 15,300 | 28,600 |
| 1.5 | 1,730 | 3,430 | 15,900 | 28,600 | 1,080 | 2,570 | 11,700 | 24,400 | 950 | 1,880 | 10,200 | 19,100 |
| 2 | 1,590 | 3,280 | 11,900 | 21,500 | 1,020 | 2,510 | 8,800 | 18,300 | 930 | 1,820 | 7,600 | 14,300 |
| 2.5 | 1,540 | 3,620 | 9,500 | 17,200 | 990 | 2,600 | 7,000 | 14,600 | 1,040 | 1,900 | 6,100 | 11,500 |
| 3 | 1,390 | 2,860 | 8,000 | 14,300 | 890 | 2,200 | 5,800 | 12,200 | 840 | 1,670 | 5,100 | 9,500 |
| 4 | 1,250 | 2,710 | 6,000 | 10,700 | 800 | 2,110 | 4,400 | 9,200 | 760 | 1,570 | 3,800 | 7,200 |
| 5 | 1,130 | 2,530 | 4,800 | 8,600 | 700 | 1,910 | 3,500 | 7,300 | 700 | 1,440 | 3,100 | 5,700 |
| 6 | 1,010 | 2,340 | 4,000 | 7,200 | 600 | 1,670 | 2,900 | 6,100 | 620 | 1,280 | 2,500 | 4,800 |
| 加工内容 | Ad | Pf | Ad | Pf | Ad | Pf | ||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 粗加工 | ≦0.1D | ≦0.08D | ≦0.3D | ≦0.24D | ≦0.07D | ≦0.05D | ≦0.21D | ≦0.15D | ≦0.07D | ≦0.05D | ≦0.21D | ≦0.15D |
| 仕上加工 | ≦0.03D | ≦0.02D | ≦0.1D | ≦0.05D | ≦0.02D | ≦0.01D | ≦0.05D | ≦0.05D | ≦0.02D | ≦0.01D | ≦0.05D | ≦0.05D |
追加工・追加コーディング
追加工エンドミル指定方法
追加工（首逃しのみ） SN－/ SNR－
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「ボール半径・刃数」等の【仕様・寸法】を指定し、 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |

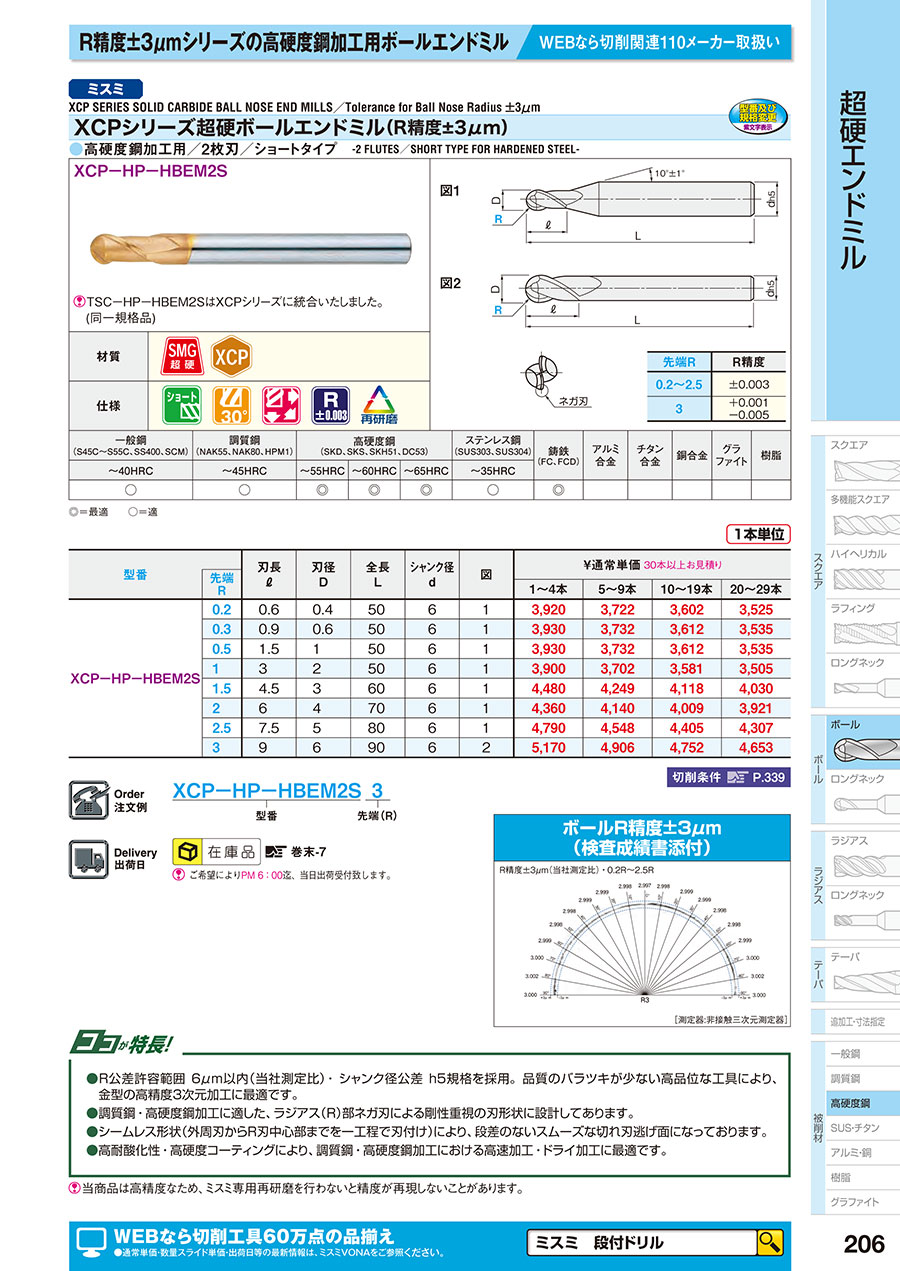

カタログ
