未確定：候補が24型番あります。

標準/追加工区分
~mm
- メーカー標準品
- 追加工（首逃しのみ）
刃径(mm)
~mm
- 1
- 2
- 3
- 4
- 5
- 6
- 8
- 10
刃長(mm)
~mm
- 1.5
- 3
- 4.5
- 6
- 7.5
- 9
- 12
- 15
[2-15/1mm単位]
コーナ・ボール半径(mm)
~mm
- 0.5
- 1
- 1.5
- 2
- 2.5
- 3
- 4
- 5
首下長(mm)
~mm
[4-65/1mm単位]
シャンク径(mm)
~mm
- 4
- 6
- 8
- 10
全長(mm)
~mm
- 50
- 60
- 70
- 80
CAM・工具管理ソフト用データ
~mm
- tebis
- Zoller
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 5日以内

ミスミ

XCPシリーズ超硬ボールエンドミル調質鋼・高硬度鋼加工用/4枚刃/ショートタイプ

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・調質鋼（45HRC）から高硬度鋼（～65HRC）まで被削材加工に最適なシリーズ・4枚刃により...

詳細を確認

4.34.3

切削条件については、［商品仕様］タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬ボールエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

追加工（首逃しのみ）	2	3	1	4 ～ 20	4	50	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	3	4.5	1.5	6 ～ 25	4	50	-	-	2.5～2.8	-	□	1個
追加工（首逃しのみ）	4	6	2	7 ～ 25	4	50	-	-	3.5～3.8	-	□	1個
追加工（首逃しのみ）	4	6	2	7 ～ 40	6	70	-	-	3.5～3.8	-	□	1個
追加工（首逃しのみ）	5	7.5	2.5	9 ～ 50	6	80	-	-	4.5～4.8	-	□	1個
追加工（首逃しのみ）	6	9	3	14 ～ 59	6	60	-	-	5.5～5.8	-	□	1個
追加工（首逃しのみ）	8	12	4	17 ～ 62	8	60	-	-	7.5～7.8	-	□	1個
追加工（首逃しのみ）	10	15	5	20 ～ 65	10	70	-	-	9.5～9.8	-	□	1個
追加工（首逃しのみ）	4	2 ～ 6	2	7 ～ 25	4	50	-	-	2.8～3	-	□	1個
追加工（首逃しのみ）	4	2 ～ 6	2	7 ～ 40	6	70	-	-	2.8～3	-	□	1個
追加工（首逃しのみ）	5	7.5	2.5	9 ～ 50	6	80	-	-	3.8～4	-	□	1個
追加工（首逃しのみ）	5	5 ～ 7	2.5	9 ～ 50	6	80	-	-	3.8～4	-	□	1個
追加工（首逃しのみ）	6	5 ～ 9	3	14 ～ 59	6	60	-	-	4.8～5	-	□	1個
追加工（首逃しのみ）	8	5 ～ 12	4	17 ～ 62	8	60	-	-	6.8～7	-	□	1個
追加工（首逃しのみ）	10	5 ～ 15	5	20 ～ 65	10	70	-	-	8.8～9	-	□	1個
メーカー標準品	1	1.5	0.5	-	4	50	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	2	3	1	-	4	50	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	3	4.5	1.5	-	4	50	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	4	6	2	-	6	70	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	4	6	2	-	4	50	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	5	7.5	2.5	-	6	80	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	6	9	3	-	6	60	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	8	12	4	-	8	60	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	10	15	5	-	10	70	tebis / Zoller	2D/3D	-	2	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
3,490円 ( 3,839円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
4,060円 ( 4,466円 )	在庫品1日目当日出荷可能
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
5,940円 ( 6,534円 )	在庫品1日目当日出荷可能
7,880円 ( 8,668円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・調質鋼（45HRC）から高硬度鋼（～65HRC）まで被削材加工に最適なシリーズ
・4枚刃により高送り速度での加工が可能
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件については、［商品仕様］タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q ボールエンドミルの先端だけが早く摩耗してしまいます
A 被削材に対して回転軸を傾けることで、先端摩耗を軽減することができます。

Q 高硬度鋼にはどのような種類がありますか？
A 高硬度鋼とは硬度45HRC以上の鋼材を指しています。
  一般的なSC材でも熱処理で高硬度になりますので、加工の際は鋼材名の他、
  熱処理と硬度も確認しておくことが肝心です。
  高硬度鋼としてよく使用される鋼

分類

JIS記号

焼入れ硬度

炭素工具鋼

SK～

58～61HRC

合金工具鋼

SKS～

55～62HRC

合金工具鋼（ダイス鋼）

SKD～

55～62HRC

高速度工具鋼（ハイス鋼）

SKH～

57～66HRC

軸受鋼（ベアリング鋼）

SUJ～

52～63HRC

SUS系

STAVAX（製品名）

45～54HRC

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアープローまたはMQLでご使用ください。
切削加工時、にビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-HBEM4S

■切削条件

被削材	調質鋼（40～55HRC）				高硬度鋼（55～60HRC）				高硬度鋼（60～65HRC）
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
0.2	1,300	-	50,000	-	1,200	-	50,000	-	1,100	-	50,000	-
0.3	2,080	-	50,000	-	1,920	-	50,000	-	1,560	-	50,000	-
0.4	2,920	-	50,000	-	2,360	-	43,800	-	1,800	-	38,200	-
0.5	4,480	5,300	47,700	50,000	2,860	4,600	35,000	50,000	2,240	3,900	30,600	50,000
0.75	4,620	9,600	31,800	50,000	2,900	7,800	23,300	50,000	2,920	5,480	20,400	38,200
1	3,480	7,340	23,900	43,000	2,160	5,240	17,500	36,600	2,000	3,880	15,300	28,600
1.5	3,460	6,860	15,900	28,600	2,160	5,140	11,700	24,400	1,900	3,760	10,200	19,100
2	3,180	6,560	11,900	21,500	2,040	5,020	8,800	18,300	1,860	3,640	7,600	14,300
2.5	3,080	7,240	9,500	17,200	1,980	5,200	7,000	14,600	2,080	3,800	6,100	11,500
3	2,780	5,720	8,000	14,300	1,780	4,400	5,800	12,200	1,680	3,340	5,100	9,500
4	2,500	5,420	6,000	10,700	1,600	4,220	4,400	9,200	1,520	3,140	3,800	7,200
5	2,260	5,060	4,800	8,600	1,400	3,820	3,500	7,300	1,400	2,880	3,100	5,700
6	2,020	4,680	4,000	7,200	1,200	3,340	2,900	6,100	1,240	2,560	2,500	4,800
加工内容	Ad		Pf		Ad		Pf		Ad		Pf
加工内容	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
粗加工	≦0.1D	≦0.08D	≦0.3D	≦0.24D	≦0.07D	≦0.05D	≦0.21D	≦0.15D	≦0.07D	≦0.05D	≦0.21D	≦0.15D
仕上加工	≦0.03D	≦0.02D	≦0.1D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D

XCPシリーズ超硬ボールエンドミル調質鋼・高硬度鋼加工用/4枚刃/ショートタイプ:関連画像

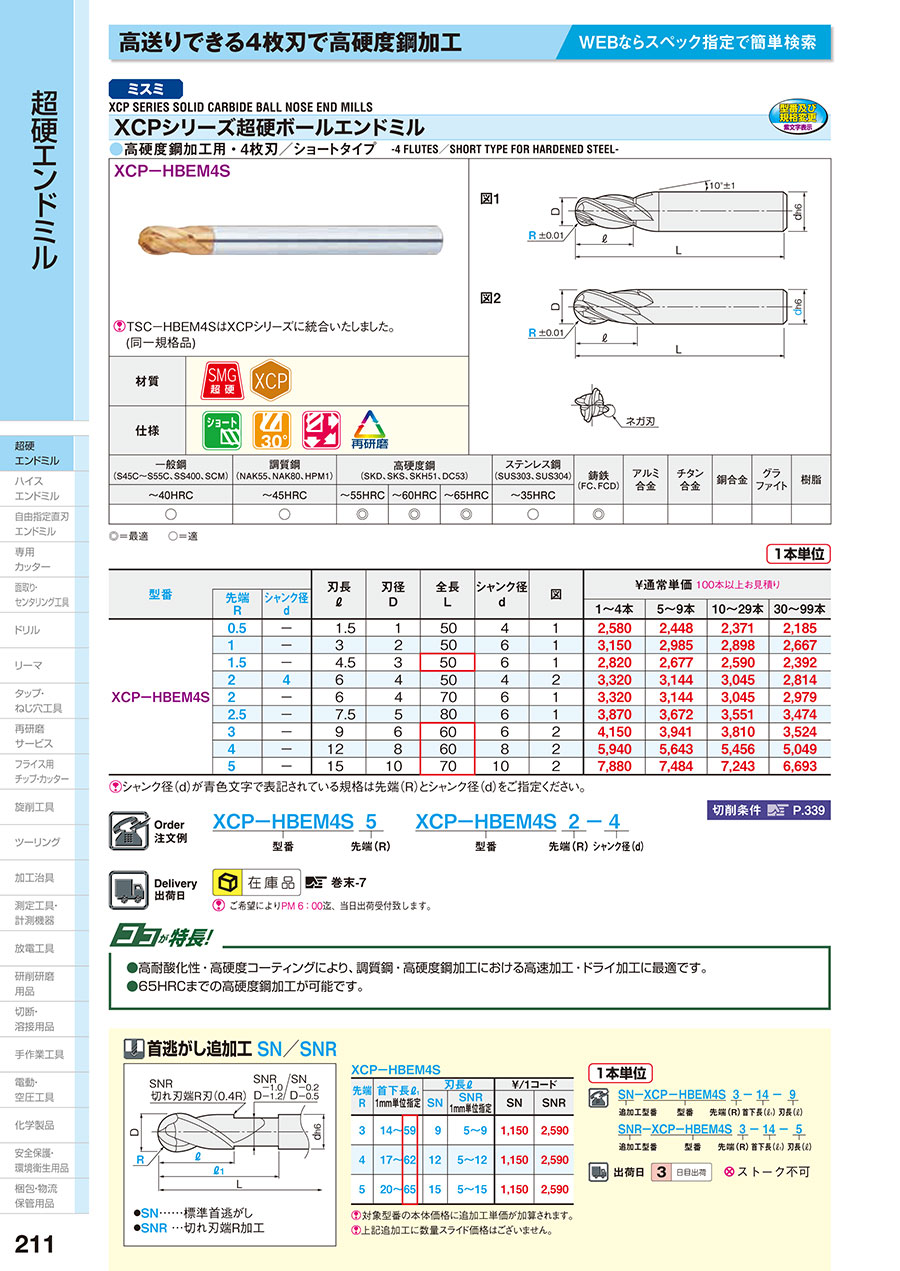

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
