平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレーム

平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレーム
  • コンベヤ本体・コントローラ
  • コントローラ
通常単価(税別)
-
税込単価
-
通常出荷日：8日目～13日目

人気のSVシリーズ蛇行抑制桟付コンベヤにACブラシレスモータを搭載。負荷が掛かっても一定速度、コンパク...

詳細を確認
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

ミスミ

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

通常出荷日：8 日目 ～

よく一緒に見られています

平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

ミスミ

平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

通常出荷日：8 日目 ～

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

外形図

・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順はこちらをご参照ください。



30Wモータ仕様

フレーム断面・拡大

B=50の場合

X部(M5用)

B=100～250の場合

A＊は下記参照

[ ! ]B=50の場合、下向き溝は付いておりません。
[ ! ]B=200・250の場合、※2部の板厚は4mmです。
[ ! ]JIS規格の六角ナット使用可能です。

60Wモータ仕様

B=300の場合

B=400の場合

■材質・表面処理
 フレームモータカバー①モータカバー②プーリホルダ
[ M ]材質アルミ材アルミ材SPCCアルミ材
[ S ]表面処理アルマイト処理塗装塗装塗装

■機体重量（モータ出力30W）
※参考値

(kg)

ベルト幅
B(mm)		プーリ間長さL(mm)
50010001500200025003000
505.226.327.328.429.4210.42
1007.028.5210.1211.6213.2214.72
1508.5210.3212.1213.9215.7217.52
20010.2212.5214.8217.1219.4221.72
25011.8214.4217.0219.6222.2224.92
30014.5216.9219.3221.7224.1226.52
40015.9220.2224.7229.1233.5237.72
※モータ出力が60Wになる場合は、0.65kg加算下さい。
＊A寸法詳細（モータ全長）
出力(W)モータ減速比A
仕様メーカー
30Wブラシレスモータオリエンタルモーター2072.0
30　5076.0
60Wブラシレスモータオリエンタルモーター10152089.0
3094.0
※L≧490の場合、1溝につき4個ずつナットが挿入されています。ナット挿入用ザグリ穴が必要な場合は追加工にてご指定ください。
※1 L≧2005の場合、この位置にベルト受けローラが付きます。
[ ! ]図中の寸法はベルト仕様H（厚み0.8mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。ベルト仕様はこちらをご参照ください。
[ ! ]ベルト長さ計算式：(2L+A) / 1.002 / 1000　小数点第3位四捨五入　　単位：m（L=プーリ間長さ）
通常とローラエッジ追加工の場合で計算式のAの値が異なります。
A=270：通常
A=257：片側ローラエッジ(HR/MR)
A=244：両側ローラエッジ(WR)
[ ! ]プーリホルダ装着のためアルミフレーム溝Z部を使用しております。この範囲にナットを移動することはできません。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細はこちら参照
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。

■搬送能力　30W

※参考値(B=400)

■搬送能力　60W

※参考値(B=400)



[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は、グラフの1/2以下の搬送能力でご検討下さい。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。
■ギヤヘッド減速比　　　　　　※参考値
ギヤヘッド減速比ベルト速度【m/min】
MinMax
101.362.8
150.841.9
200.631.4
300.420.9
500.312.6

※ベルト速度（m/min）Maxはモータ出力軸回転速度4000r/min、
Minは80r/minでの参考値です。

※負荷条件により減少することがあります。
※50Hz、60Hz共通。
[ ! ]モータのW数、ギヤヘッド減速比の選び方、搬送能力表の見方などは >>こちらをご参照ください。
[ ! ]その他コンベヤの選定方法については>>こちらをご参照ください。
SVシリーズコンベヤ　溝部適用ナット
挿入位置コンベヤ側面の溝に挿入済み（4個/1溝）
追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）		後入れナット（別売）
加工・分解無しで挿入可能
品名型番ねじの呼びピッチ品名型番ねじの呼びピッチ
X部JIS1種六角ナットLBNR5M5
（並目）		0.8コンベヤ用後入れナット
（10個入り）		PACK-CHNT5-4M4
（並目）		0.7
 PACK-CHNT5-3M3
（並目）		0.5

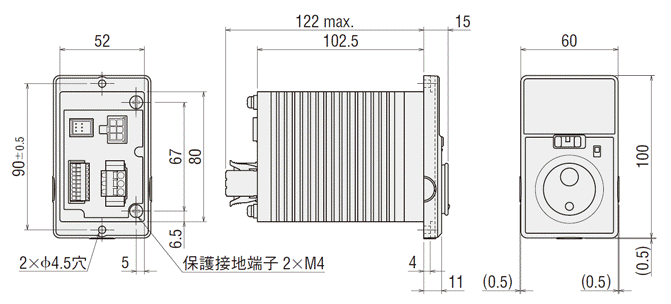

・ブラシレスモータドライバ

・ドライバパネル加工図

[ ! ]ACブラシレスモータは、ドライバ用取付ブラケットは付属しておりません。ドライバ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]ドライバ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。

規格表

型式−B−L−モータ−ベルト仕様−モータメーカー選択

出力−電圧−仕様−ギヤヘッド
減速比
SVKR2－100－1000－30－T1－ABM－30－H－B
SVKR2－100－1000－30－NV－NM－NH－H－R（モータ・ギヤヘッドなし）
TYPEB(ベルト幅)
選択(mm)		L(プーリ間長さ)
指定5mm単位		モータ選択ベルト仕様モータメーカ
出力(W)電圧(V)仕様ギヤヘッド減速比
SVKR250
100
150
200
250		390～300030T1
(単相100～120V)

T2
(単相200～240V)

S2
(三相200～240V)		ABM
(ACブラシレスモータ)		20 30 50H(一般仕様・緑)
W(一般仕様・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用)
O(耐油仕様・紺)
N(非粘着仕様・白)
J(ベルトなし)		B
(オリエンタルモータ)
6010 15 20 30
300
400		6010 15 20 30
50
100
150
200
250
300
400		30
60		NV
(モータなし)		NM
(モータなし)		NH
(ギヤヘッドなし)		R
(モータ・ギヤヘッドなし)
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]基準搬送方向以外での使用は保証対象外となります。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
ベルト仕様標準ベルト(本体価格のみ)オプションベルト１(＋￥3,000)オプションベルト２(＋￥5,500)ベルトなし(−￥4,000)
一般用H(緑)　W(白)−−Ｊ
(ベルトなし)
スライディング用G(緑)　S(白)−−
傾斜搬送用−−−
グリップ仕様−−GG(緑)　GW(白)
耐油仕様O(緑)OW(白)−
非粘着仕様N(白)NB(スカイブルー)　NBG(ライムグリーン)
HH(緑)　HW(白)		−
食品搬送用−KW(白)　KSB(スカイブルー)　PHB(スカイブルー)−
電子部品搬送用D(黒)−−
[ ! ]平ベルト詳細はこちら〜参照
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちらをご参照ください。 (参考)
[ ! ]平ベルトタイプ 蛇行調整手順書は>>こちらをご参照ください。
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。

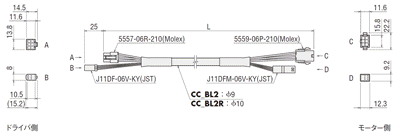

ACブラシレスモータ型番　接続ケーブル型番
オリエンタルモータ
モータコントローラ型式モータ+ギヤヘッド型式接続ケーブル電源ケーブル
出力仕様電圧メーカー型式メーカー型式メーカー型式メーカー型式
30Wブラシレスモータ単相100～120VBMUD30-A2BLM230-□B
(□：ギヤヘッド減速比)		CC01BL2CC02AC03N(2m)
単相200～240VBMUD30-C2
三相200～240VCC02AC04N(2m)
60W単相100～120VBMUD60-A2BLM460S-□B
(□：ギヤヘッド減速比)		CC02AC03N(2m)
単相200～240VBMUD60-C2
三相200～240VCC02AC04N(2m)
備考

[ ! ]ACブラシレスモータ仕様には次のものが含まれています。
モータ、ギヤヘッド、ドライバユニット、接続ケーブル（1m）、電源ケーブル（2m）
ドライバ用取り付けねじ、取扱説明書

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MP駆動部位置指定
駆動部の位置を指定できます。
〈指定方法〉：MP152

[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。


対応コンベヤMP
SVKN2・SVKR267≦MP≦(L-300)

[ ! ]ベルト受けローラは任意の位置に移動します。

[ ! ]ベルトの厚みにより、MP寸法公差は±1となります。

[ ! ]駆動部を端部に移動するとベルトが斜めに安定することがありますが、使用上問題ありません。

SVKR2-100-1000-30-
T1-ABM-30-H-B-MP		2,000
FYA
FYB		追加ザグリ穴


中間駆動

追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。

〈指定方法〉：FYA300
FYA300-FYB600

[ NG ]中間駆動コンベヤは駆動部内のザグリ穴指定不可


対応コンベヤFYA・FYB
SVKN2・SVKR265≦FYA・FYB≦(L-65)
[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15

[ ! ]指定範囲は左記表となります。中間駆動コンベヤにおいては、駆動部側に対しFYAは搬送方向下流側、FYBは上流側にご設定ください。

SVKR2-100-1000-30-
T1-ABM-30-H-B-FYA50		1,200
SCBスピードコントローラ用ブラケット付属
（ブラシレスモータのコントローラにも適用可）

＜スピードコントローラブラケット規格図＞

①スピードコントローラブラケット
(②以外のコンベヤシリーズおよび規格)

スピードコントローラ用の取付ブラケットを付属します。
〈指定方法〉：SCB		[ ! ]ブラケット取付用ねじ2個付属

[ ! ]コントローラ取付用ねじ（M4x8）2本付属

[ ! ]コンベヤによっては、スペース上取り付かない場合があります。

[ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。

SVKR2-100-1000-30-
T1-ABM-30-H-B-SCB		800
CWモータカバー窓付きタイプ


ヘッド駆動

中間駆動

モーターカバー窓付きタイプに変更できます。
〈指定方法〉：CW

[ ! ]メンテナンス用に樹脂プレート単品でも購入可能
詳細はこちら

SVKR2-100-1000-30-
T1-ABM-30-H-B-CW		3,000
ANT□後入れナット付属

ミスミコンベヤフレーム溝用の後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT5-Q8-4		[ ! ]後入れナット詳細はこちら
Codeナット数量QM付属品(1本)
セットスクリュー		ABT
ANT5
(M5溝用)		4
8
12		3
4		M4×54.974
ANT6
(M6溝用)		3
4
5		M4×65.984.5
SVKR2-100-1000-30-
T1-ABM-30-H-B-ANT5-Q8-4
カット数量Q￥基準単価
4300
8500
12700
HR
MR		片端ローラエッジ


HR(左ローラエッジ)

MR(右ローラエッジ)

コンベヤの先端片側をローラエッジに変更します。
中間駆動タイプのみ指定できます。
〈指定方法〉：HR　MR
 14 日目出荷
[ ! ]L寸450以上より選定可能
[ NG ]B（ベルト幅）201mm以上は選定不可		SVKR2-100-1000-30-
T1-ABM-30-H-B-HR		15,000
WR両端ローラエッジ

コンベヤの先端両側をローラエッジに変更します。
中間駆動タイプのみ指定できます。
〈指定方法〉：WR
 14 日目出荷
[ ! ]L寸450以上より選定可能
[ NG ]B（ベルト幅）201mm以上は選定不可		SVKR2-100-1000-30-
T1-ABM-30-H-B-WR		30,000
追加工コードコンベヤ用スタンド追加適用条件指定例
NA□■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）


*1 D寸法対応表
B30～8090～140
D200280
[ ! ]Bはベルト幅		コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400


[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。

[ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。

[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。

[ ! ]納期はコンベヤの標準納期と同一

 ①ブラケット②アルミフレーム③アジャストボルト④アルミフレーム
[ M ]材質NASUS304アルミ材スチールアルミ材
WAスチール
[ S ]表面処理NA2Bアルマイト処理三価クロメートアルマイト処理
WA三価クロメート
 ⑤ブラケット⑥受け板⑦フットベース
[ M ]材質NAアルミ材スチールー
WAスチール
[ S ]表面処理NAアルマイト処理三価クロメートー
WA三価クロメート


■NA□・WA□取付寸法表
対応型式CX・Y
SVKA2・SVKB221B+41
SVKN2・SVKR2
＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Codeスタンド数高さHピッチP
NA
WA		1300～
1300		300～
2000
2
3
4
[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。

[ ! ]□=1の場合自立しません。

[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。
（こちら,およびこちら）

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。

[ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可

SVKR2-100-1000-30-
T1-ABM-30-H-B-NA1-H800-PN
WA□■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

SVKR2-100-1000-30-
T1-ABM-30-H-B-WA2-H800-P500
\/1Code
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
  〈基準単価〉＋〈追加スタンド価格〉＝〈スタンド合計金額〉
例）NA1-H800-PN→6,860円＋0円＝6,860円
例）NA3-H1000-P900→7,470円＋10,260x(3-1)円＝27,990円
コンベヤ用スタンドI型（NA□）
H\基準単価追加スタンド価格
PNP300～590P600～990P1000～1590P1600～2000
300～4905,99008,0708,7809,77010,490
500～6906,34008,4209,13010,12010,840
700～9906,86008,9409,65010,64011,360
1000～13007,47009,55010,26011,25011,970
[ ! ]□=1の場合、PNをご指定ください。
コンベヤ用スタンドH型（WA□）
H\基準単価追加スタンド価格
PNP300～590P600～990P1000～1590P1600～2000
300～4908,50009,99010,80011,79012,510
500～6909,020010,51011,32012,31013,030
700～99011,080012,57013,38014,37015,090
1000～130011,680013,17013,98014,97015,690
[ ! ]□=1の場合、PNをご指定ください。

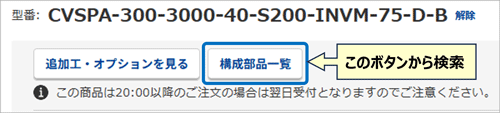

メンテナンス部品検索（構成部品一覧）

メンテナンス部品を探すには
 ①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。

 ②構成部品一覧と展開図(立体分解図)が表示されます。
 ③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。

[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

価格表

30W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格1〜9コ
L390〜L405〜L505〜L605〜L705〜L805〜L905〜L1005〜L1105〜L1205〜L1305〜L1405〜L1505〜L1605〜L1705〜L1805〜L1905〜L2005〜L2205〜L2405〜L2605〜L2805〜
4005006007008009001000110012001300140015001600170018001900200022002400260028003000
SVKR25099,02099,960100,380100,590100,910101,120101,220107,000107,310107,520107,840108,050111,410111,720111,930112,140112,460125,580126,110126,740128,730129,260
100106,260106,680107,310107,730108,260108,570108,990115,500115,920116,450116,870117,390121,170121,590122,010122,540122,960137,340138,290139,230141,750142,700
150116,240116,760117,500118,130118,650119,280119,810121,910122,540123,060123,690124,110128,210128,840129,360129,990130,520145,640147,000148,260150,890152,250
200－123,690124,640125,480126,210127,050127,790130,200130,940131,780132,510133,350137,870138,710139,550140,280141,230157,610159,290161,070164,330166,010
250－－132,300133,350134,190135,240136,190138,600139,650140,600141,650142,590147,530148,470149,420150,470151,410169,050171,050173,250176,930179,030

[ ! ]価格表にて「−」が付いているサイズはお取り扱いがございません｡
取り扱いなし型番例：SVKR2-250-450-30-T1-ABM-30-G-B

60W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格1〜9コ
L390〜L405〜L505〜L605〜L705〜L805〜L905〜L1005〜L1105〜L1205〜L1305〜L1405〜L1505〜L1605〜L1705〜L1805〜L1905〜L2005〜L2205〜L2405〜L2605〜L2805〜
4005006007008009001000110012001300140015001600170018001900200022002400260028003000
SVKR250104,270105,210105,630105,840106,160106,370106,470112,250112,560112,770113,090113,300116,660116,970117,180117,390117,710130,830131,360131,990133,980134,510
100111,510111,930112,560112,980113,510113,820114,240120,750121,170121,700122,120122,640126,420126,840127,260127,790128,210142,590143,540144,480147,000147,950
150121,490122,010122,750123,380123,900124,530125,060127,160127,790128,310128,940129,360133,460134,090134,610135,240135,770150,890152,250153,510156,140157,500
200－128,940129,890130,730131,460132,300133,040135,450136,190137,030137,760138,600143,120143,960144,800145,530146,480162,860164,540166,320169,580171,260
250－－137,550138,600139,440140,490141,440143,850144,900145,850146,900147,840152,780153,720154,670155,720156,660174,300176,300178,500182,180184,280
300－－－168,320170,520172,730174,930179,550181,760183,960186,170188,370192,890195,090197,190199,400201,600212,310216,510221,870227,220231,530
400－－－－194,670196,880199,190204,230206,430208,740211,050213,260218,090220,400222,710224,910227,220238,040239,820242,870245,810250,110

[ ! ]価格表にて「−」が付いているサイズはお取り扱いがございません｡
取り扱いなし型番例：SVKR2-250-450-60-T1-ABM-30-G-B

モータ・ベルト
仕様価格		モータ出力R(モータ・ギヤヘッドなし)
30W本体価格－￥33,000
60W本体価格－￥36,000
ベルト
仕様価格		標準ベルトオプションベルト１オプションベルト２ベルトなし
本体価格のみ本体価格＋￥3,000本体価格＋￥5,500本体価格ー￥4,000
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜
値引率基準単価 お見積り
出荷日通常 お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 8 日目出荷
[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

コンベヤ構成部品

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０ 関連画像1_コンベア構成部品
平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０ 関連画像2_コンベア構成部品

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０ 関連画像3_コンベア構成部品
平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０ 関連画像4_コンベア構成部品


関連商品

商品名SVシリーズ/ACブラシレスモータ搭載 -蛇行抑制桟付中間駆動2溝フレーム（プーリ径30mm）-SVシリーズ 中間駆動2溝フレーム φ30GVシリーズ 中間駆動2溝フレーム（プーリ径30mm）GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）-GVシリーズ フルベルトタイプ 中間駆動2溝フレーム（プーリ径30mm）GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）-
写真

平ベルトコンベヤ SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像1_関連商品

平ベルトコンベヤ SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像2_関連商品

平ベルトコンベヤ SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像3_関連商品

平ベルトコンベヤ SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像4_関連商品

平ベルトコンベヤ SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像5_関連商品

平ベルトコンベヤ SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像6_関連商品

駆動種類中間駆動中間駆動中間駆動中間駆動中間駆動中間駆動
最大搬送重量（kg）151515151515

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数
  • 1
    • 型番
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-NV-ABM-[10,15,20,30,50,NH]-[D,H,HW,J,KSB,N,O,S]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-NV-ABM-[10,15,20,30,50,NH]-[G,GG,GW,HH,KW,NB,NBG,OW,PHB,W]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-NV-NM-[10,15,20,30,50,NH]-[D,H,HW,J,KSB,N,O,S]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-NV-NM-[10,15,20,30,50,NH]-[G,GG,GW,HH,KW,NB,NBG,OW,PHB,W]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-S2-ABM-[10,15,20,30,50,NH]-[D,H,HW,J,KSB,N,O,S]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-S2-ABM-[10,15,20,30,50,NH]-[G,GG,GW,HH,KW,NB,NBG,OW,PHB,W]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-S2-NM-[10,15,20,30,50,NH]-[D,H,HW,J,KSB,N,O,S]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-S2-NM-[10,15,20,30,50,NH]-[G,GG,GW,HH,KW,NB,NBG,OW,PHB,W]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-T[1,2]-ABM-[10,15,20,30,50,NH]-[D,H,HW,J,KSB,N,O,S]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-T[1,2]-ABM-[10,15,20,30,50,NH]-[G,GG,GW,HH,KW,NB,NBG,OW,PHB,W]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-T[1,2]-NM-[10,15,20,30,50,NH]-[D,H,HW,J,KSB,N,O,S]-[B,R]
    SVKR2-[50,100,150,200,250,300,400]-[390-3000/5]-[30,60]-T[1,2]-NM-[10,15,20,30,50,NH]-[G,GG,GW,HH,KW,NB,NBG,OW,PHB,W]-[B,R]

    ベルト幅/ピッチB

    (mm)

    プーリ間長さ L(mm)

    モータ仕様

    モータ出力

    (W)

    モータ電圧 S （三相）

    (V)

    モータ電圧 T （単相）

    (V)

    モータ電圧（モータなし）

    ギヤヘッド減速比

    ベルト仕様

    モータメーカー選択

    		最小発注数量
    50 ～ 400
    390 ～ 3000
    ACブラシレスモータ [ABM]
    30 ～ 60
    -
    -
    モータなし [NV]
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 8.耐油仕様・緑 [O] / 10.非粘着仕様・白 [N] / 14.非粘着仕様・白 [HW] +\3000 / 16.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用・黒 [D]
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    ACブラシレスモータ [ABM]
    30 ～ 60
    -
    -
    モータなし [NV]
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    3.一般用・白 [W] / 4.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\5500 / 9.耐油仕様・白 [OW] +\3000 / 11.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様・緑 [HH] +\3000 / 15.食品搬送用・白 [KW] +\3000 / 17.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    モータなし [NM]
    30 ～ 60
    -
    -
    モータなし [NV]
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 8.耐油仕様・緑 [O] / 10.非粘着仕様・白 [N] / 14.非粘着仕様・白 [HW] +\3000 / 16.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用・黒 [D]
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    モータなし [NM]
    30 ～ 60
    -
    -
    モータなし [NV]
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    3.一般用・白 [W] / 4.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\5500 / 9.耐油仕様・白 [OW] +\3000 / 11.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様・緑 [HH] +\3000 / 15.食品搬送用・白 [KW] +\3000 / 17.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    ACブラシレスモータ [ABM]
    30 ～ 60
    三相200～240V(S2)
    -
    -
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 8.耐油仕様・緑 [O] / 10.非粘着仕様・白 [N] / 14.非粘着仕様・白 [HW] +\3000 / 16.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用・黒 [D]
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    ACブラシレスモータ [ABM]
    30 ～ 60
    三相200～240V(S2)
    -
    -
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    3.一般用・白 [W] / 4.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\5500 / 9.耐油仕様・白 [OW] +\3000 / 11.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様・緑 [HH] +\3000 / 15.食品搬送用・白 [KW] +\3000 / 17.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    モータなし [NM]
    30 ～ 60
    三相200～240V(S2)
    -
    -
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 8.耐油仕様・緑 [O] / 10.非粘着仕様・白 [N] / 14.非粘着仕様・白 [HW] +\3000 / 16.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用・黒 [D]
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    モータなし [NM]
    30 ～ 60
    三相200～240V(S2)
    -
    -
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    3.一般用・白 [W] / 4.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\5500 / 9.耐油仕様・白 [OW] +\3000 / 11.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様・緑 [HH] +\3000 / 15.食品搬送用・白 [KW] +\3000 / 17.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    ACブラシレスモータ [ABM]
    30 ～ 60
    -
    単相100～120V(T1) / 単相200～240V(T2)
    -
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 8.耐油仕様・緑 [O] / 10.非粘着仕様・白 [N] / 14.非粘着仕様・白 [HW] +\3000 / 16.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用・黒 [D]
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    ACブラシレスモータ [ABM]
    30 ～ 60
    -
    単相100～120V(T1) / 単相200～240V(T2)
    -
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    3.一般用・白 [W] / 4.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\5500 / 9.耐油仕様・白 [OW] +\3000 / 11.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様・緑 [HH] +\3000 / 15.食品搬送用・白 [KW] +\3000 / 17.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    モータなし [NM]
    30 ～ 60
    -
    単相100～120V(T1) / 単相200～240V(T2)
    -
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 8.耐油仕様・緑 [O] / 10.非粘着仕様・白 [N] / 14.非粘着仕様・白 [HW] +\3000 / 16.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用・黒 [D]
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    50 ～ 400
    390 ～ 3000
    モータなし [NM]
    30 ～ 60
    -
    単相100～120V(T1) / 単相200～240V(T2)
    -
    10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
    3.一般用・白 [W] / 4.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\5500 / 9.耐油仕様・白 [OW] +\3000 / 11.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様・緑 [HH] +\3000 / 15.食品搬送用・白 [KW] +\3000 / 17.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000
    [B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    13日目
    -
    ( - )
    13日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    13日目
    -
    ( - )
    13日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
    -
    ( - )
    13日目
    -
    ( - )
    13日目
    -
    ( - )
    8日目
    -
    ( - )
    8日目
  • 1

    • 詳細情報

    基本情報

    人気のSVシリーズ蛇行抑制桟付コンベヤにACブラシレスモータを搭載。
    負荷が掛かっても一定速度、コンパクトで省エネ性に優れます。


    インダクションモータ、スピードコントロールモータ、インダクション＋インバータ搭載コンベヤは「こちら」から

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレームのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレーム
    平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付ヘッド駆動2溝フレーム
    平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム
    平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム
    平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム
    平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日8日目〜8日目〜8日目〜8日目〜8日目〜8日目〜
    ベルト種類平ベルト平ベルト平ベルト平ベルト平ベルト平ベルト
    駆動位置中間駆動ヘッド駆動ヘッド駆動中間駆動ヘッド駆動中間駆動
    蛇行防止蛇行防止桟溝付き蛇行防止桟溝付き蛇行防止クラウンプーリ蛇行防止クラウンプーリ蛇行防止クラウンプーリ蛇行防止クラウンプーリ
    モータ仕様ブラシレス変速ブラシレス変速ブラシレス変速ブラシレス変速ブラシレス変速ブラシレス変速
    ベルト速度(m/min)2~302~302~302~302~302~30
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
