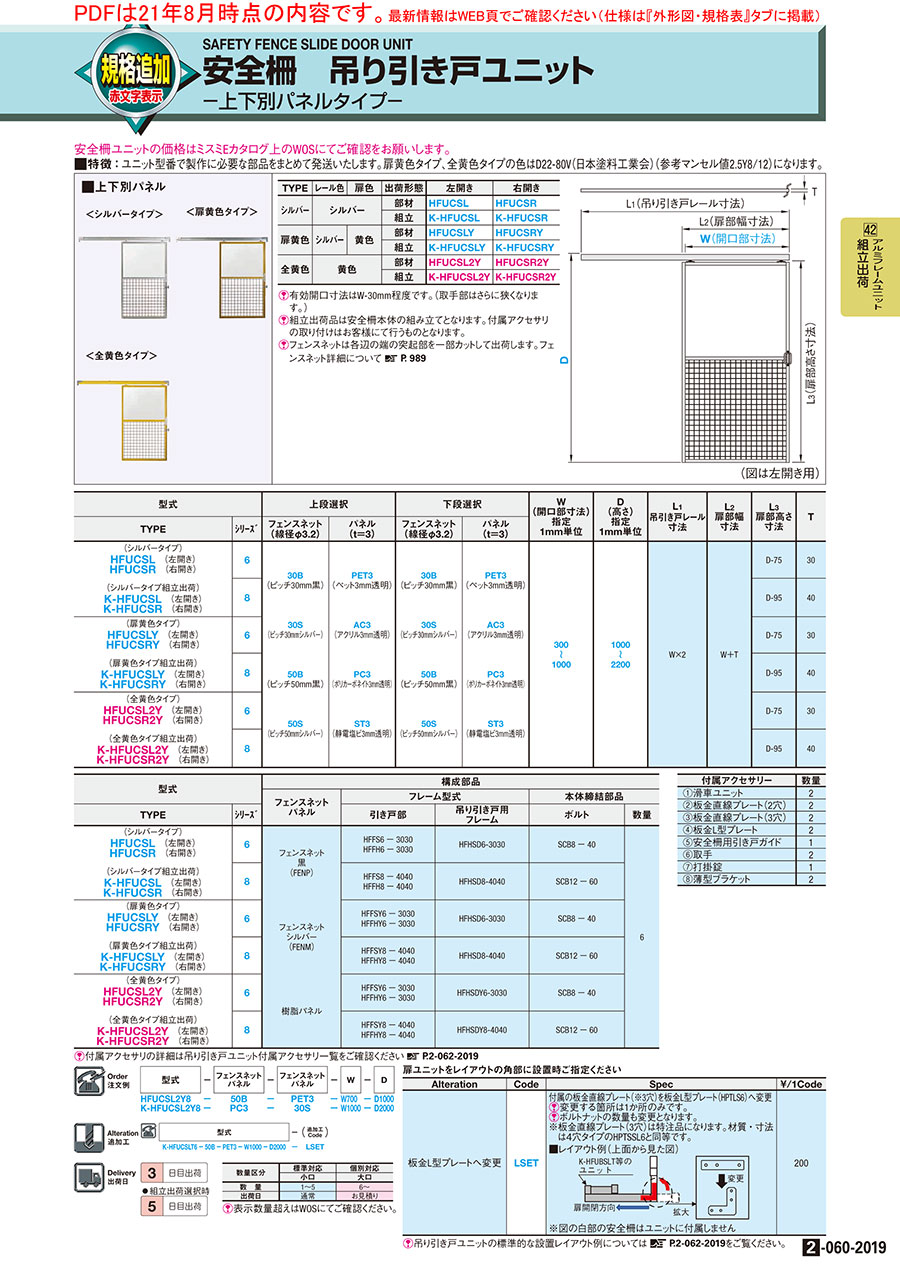

安全柵 吊り引き戸ユニット（固定柵部セット 上下別パネルタイプ）

固定柵部セット 上下別パネルタイプ

（図は左開き用）

[ ! ]有効開口寸法はW-30mmです。（取手部はさらに狭くなります。）
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行うものになります。
[ ! ]組立出荷品は安全柵本体の組み立てとなります。付属品アクセサリの取付はお客様にて行うものとなります。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細について>>こちら。
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
[ ! ]上段、下段で同じ種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵ユニット上下同パネルタイプから選定ください>>こちら。
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら。
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]左右組み合わせによる両開きでの使用は可能ですが推奨しておりません。（補強等をご考慮ください）
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]安全柵 吊り引き戸ユニット（固定柵部セット 上下同パネルタイプ）は>>こちら。

■固定柵部セット　上下別パネルタイプ

TYPE	レール 固定柵部色	扉色	出荷形態	左開き	右開き
シルバー	シルバー		組立	K-HFUCSLT	K-HFUCSRT
扉黄色	シルバー	黄色		K-HFUCSLTY	K-HFUCSRTY
全黄色	黄色			K-HFUCSLT3Y	K-HFUCSRT3Y

固定柵部セット　上下別パネルタイプ
■フェンスネットのみの場合

型式		上段選択ー下段選択		W (開口部寸法) 指定 1mm単位	D (高さ) 指定 1mm単位	L1 吊引き戸 レール 寸法	L2 扉部幅 寸法	L3 扉部高さ 寸法	L4 固定柵部幅 寸法	L5 固定柵部高さ 寸法	T
TYPE	ｼﾘｰｽﾞ	フェンスネット (線径φ3.2)	なし
(シルバータイプ 組立出荷固定柵部セット) K-HFUCSLT　（左開き） K-HFUCSRT　（右開き）	6	30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバー) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバ－)	N (パネルなし)	300 ～ 1500	1000 ～ 2500 W≧1001の時D≦2200 W≧1201の時D≦2000	W×2	W+T	D-75	W	D+150	30
	8							D-95			40
(扉黄色タイプ 組立出荷固定柵部セット) K-HFUCSLTY　（左開き） K-HFUCSRTY　（右開き）	6							D-75			30
	8							D-95			40
(全黄色タイプ 組立出荷固定柵部セット) K-HFUCSLT3Y　（左開き） K-HFUCSRT3Y　（右開き）	6							D-75			30
	8							D-95			40

■樹脂パネル/複合板の場合

型式

上段選択ー下段選択

W (開口部寸法) 指定 1mm単位

D (高さ) 指定 1mm単位

L1 吊引き戸 レール 寸法

L2 扉部幅 寸法

L3 扉部高さ 寸法

L4 固定柵部 幅寸法

L5 固定柵部 高さ寸法

T

TYPE

ｼﾘｰｽﾞ

フェンスネット

パネル(t=3)

複合板

なし

(線径Φ3.2)

透明

ブラウンスモーク

オレンジ

(t＝3)

(シルバータイプ 組立出荷 固定柵部セット) K-HFUCSLT （左開き） K-HFUCSRT （右開き）

6

30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバー) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー)

PET3 (PET 3mm透明) AC3 (アクリル 3mm透明) PC3 (ポリカーボネート 3mm透明) ST３ (制電塩ビ 3mm透明)

BPET3 (PET3mm ブラウンスモーク) BAC3 (アクリル3mm ブラウンスモーク) BPC3 (ポリカーボネート 3mm ブラウンスモーク)

DPET3 (PET 3mmオレンジ) DAC3 (アクリル 3mmオレンジ) DST3 (制電塩ビ 3mmオレンジ)

FS3 (複合板 3mmシルバー) FB3 (複合板 3mm黒) WB3 (ホワイトボード 3mm白)

N (パネル なし)

300 ～ 1500

1000 ～ 2500 W≧1001の時 D≦2000

W×2

W+T

D-75

W

D+150

30

8

D-95

40

(扉黄色タイプ 組立出荷 固定柵部セット) K-HFUCSLTY （左開き） K-HFUCSRTY （右開き）

6

D-75

30

8

D-95

40

(全黄色タイプ 組立出荷 固定柵部セット) K-HFUCSLT3Y （左開き） K-HFUCSRT3Y （右開き）

6

D-75

30

8

D-95

40

[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。

■構成部品詳細

型式			構成部品
			フェンス パネル 複合板	フレーム型式			本体締結部品
TYPE		ｼﾘｰｽﾞ		引き戸部	固定柵部	吊り引き戸用	ボルト	数量
						フレーム
(シルバータイプ組立出荷固定柵部セット) K-HFUCSLT　（左開き） K-HFUCSRT　（右開き）		6	フェンスネット 黒 (FENP) フェンスネット シルバー (FENM) 樹脂パネル 複合板	HFFS6－3030 HFFH6－3030	HFFS6－3030 HFFH6－3030	HFHSD6-3030	SCB8－40	12
		8		HFFS8－4040 HFFH8－4040	HFFS8－4040 HFFH8－4040	HFHSD8-4040	SCB12－60
(扉黄色タイプ組立出荷固定柵部セット) K-HFUCSLTY　（左開き） K-HFUCSRTY　（右開き）		6		HFFSY6－3030 HFFHY6－3030	HFFS6－3030 HFFH6－3030	HFHSD6-3030	SCB8－40
		8		HFFSY8－4040 HFFHY8－4040	HFFS8－4040 HFFH8－4040	HFHSD8-4040	SCB12－60
(全黄色タイプ組立出荷固定柵部セット) K-HFUCSLT3Y　（左開き） K-HFUCSRT3Y　（右開き）		6		HFFSY6－3030 HFFHY6－3030	HFFSY6－3030 HFFHY6－3030	HFHSDY6-3030	SCB8－40
		8		HFFSY8－4040 HFFHY8－4040	HFFSY8－4040 HFFHY8－4040	HFHSDY8-4040	SCB12－60

■中材の種類

中材の種類		線径・厚み	色	特徴
フェンス	フェンスネット_50ピッチ	3.2mm	黒・シルバー	隙間:50×50ｍｍ、拳が入らない 黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装 シルバー　材質：SS400、表面処理：三価クロメート
	フェンスネット_30ピッチ	3.2mm	黒・シルバー	隙間:30×30ｍｍ、指4本入らない 黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装 シルバー　材質：SS400、表面処理：三価クロメート
パネル	PET	3mm	透明 ・ オレンジ ・ ブラウンスモーク	耐衝撃性:○　耐薬品性:△　難燃性:×
	制電塩ビ	3mm	透明 ・ オレンジ	耐衝撃性:×　耐薬品性:◎　難燃性:◎
	アクリル	3mm	透明 ・ オレンジ ・ ブラウンスモーク	耐衝撃性:×　耐薬品性:○　難燃性:×
	ポリカーボネート	3mm	透明 ・ ブラウンスモーク	耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板	ホワイトボード	3mm	白	芯材：白色発泡ポリプロピレン　表面：SGCC 表面塗装：アクリル樹脂系焼付塗装 マグネット張り付く、使用雰囲気温度:0～80℃
	複合板	3mm	黒・シルバー	芯材：黒色発泡ポリプロピレン樹脂　表面：A5052 表面塗装：ポリエステル樹脂系焼付塗装 使用雰囲気温度:0～80℃

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)

透明	ブラウンスモーク	オレンジ

構成部品に加え、下記付属品が付きます。

■吊り引き戸ユニット付属アクセサリ一覧

構成部材		数量	シリーズ	取り付け用ボルト	数量	取り付け用ナット	数量
①滑車ユニット(※1)	HASGK	2	6	RSCB6−10	4	HNTP6−6	4
			8	RSCB8−15	8	HNTP8−8	8
②板金直線プレート(2穴)	HPTSS	2	6	CBE6−10	4	HNTP6−6	4
			8	CBE8−15		HNTP8−8
③板金直線プレート(3穴)		2	6	CBE6−10	6	HNTP6−6	6
			8	CBE8−15		HNTP8−8
④板金L型プレート	HPTLS	2	6	CBE6−10	8	HNTP6−6	8
			8	CBE8−15		HNTP8−8
⑤安全柵用引き戸ガイド	HASGL	1	6	CBE6−18	2	HNTP6−6	2
			8	CBE8−20		HNTP8−8
⑥取手	UHFNG100(※2)	2	6	SHFBS5−10	4	HNTP6−5	4
			8	SHFBS5−12		HNTP8−5
⑦打掛錠	HSUKJ	1	6	SHFBS4−8	4	HNTP6−4	4
			8	SHFBS4−10		HNTP8−4
⑧薄型ブラケット	HBLSD6-P	2	6	CBE6−12	8	HNTP6−6	8
			8	CBE8−15		HNTP8−8

[ ! ]付属アクセサリーは左開き、右開き共に同じ商品が付属します。
(※1)滑車ユニットは1点につきHASGD滑車部1セット、安全柵吊り引き戸用板金プレート1枚、M8×35六角ボルト1本(SCM435/三価クロメート)、M8ナット1個(LBNR8)で構成されています。
(※2)UHFNG100には上記表に加えプレートと取手取付用のボルト(SHFBS5-12)が2本付属します。

扉ユニットをレイアウトの角部に設置時ご指定ください

Alteration	Code	Spec	￥/1Code
板金L型プレートへ変更	LSET	付属の板金直線プレート（※3穴）を板金L型プレート（HPTLS6）へ変更 [ ! ]変更する箇所は1か所のみです。 [ ! ]ボルトナットの数量も変更となります。 ※板金直線プレート（3穴）は特注品になります。 材質・寸法は４穴タイプのHPTSSL6と同等です。 ■レイアウト例（上面から見た図） ※図の白部の安全柵はユニットに付属しません	50

[ ! ]吊り引き戸ユニットの標準的な設置レイアウト例については>>こちらをご覧ください。

■組立方法
組み立て図・付属部品の詳細はこちらをご参照ください。
6シリーズ詳細　説明書
8シリーズ詳細　説明書

■固定方法
アンカーは付属しません。固定時は下記商品の使用を推奨しています。
コの字低ハイトアンカー  商品ページ
L字板金                        6シリーズ商品ページ・8シリーズ商品ページ
