安全柵 吊り引き戸ユニット（固定柵部セット 上下同パネルタイプ）
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・1mm単位で寸法指定が可能・標準3日目出荷の短納期、組立出荷品も標準...
詳細情報を確認するご注意
- 吊り引き戸はカタログ記載の標準レイアウトでの設置をお願いします。吊り引き戸レールは新商品のNシリーズ安全柵ユニットと直接取付できません。
- 中材でフェンスネットをご指定の場合、フェンスネットは各辺の端の突起部を一部カットして出荷します。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。また、当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 中材エキスパンドメタル×イエローフレームは一時的に納期が伸びております。9月末頃解消予定です。
外形図・規格表
固定柵部セット 上下同パネルタイプ
（図は左開き用）
ご使用にあたって
[ ! ]安全柵 吊り引き戸ユニット（固定柵部セット 上下別パネルタイプ）は>>こちら
[ ! ]左右組み合わせによる両開きでの使用は可能ですが推奨しておりません。（補強等をご考慮ください）
[ ! ]使用回数、耐久性に関するデータはございません。
フェンスネット
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細は>>こちら
[ ! ]エキスパンドメタルをご使用の際、端面で怪我をする可能性がございますので、エキスパンドメタルの取り外しはご遠慮ください。
パネル
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
複合板
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためご遠慮ください。
フレーム
[ ! ]黄色フレームはD22-80V（日本塗料工業会）（参考マンセル値2.5Y8/12）になります。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]エキスパンドメタル選択時のみパネル溝幅5.6mmの安全柵フレームを使用しております。
[ ! ]エキスパンドメタル以外及び中材無しを選択時はパネル溝幅3.6mmの安全柵フレームを使用しております。
| TYPE | レール 固定柵部色 | 扉色 | 出荷 形態 | 左開き | 右開き |
| シルバー | シルバー | 組立 | K-HFUBSLT | K-HFUBSRT | |
| 扉黄色 | シルバー | 黄色 | K-HFUBSLTY | K-HFUBSRTY | |
| 全黄色 | 黄色 | K-HFUBSLT3Y | K-HFUBSRT3Y | ||
構成部品
| 型式 | 構成部品 | ||||||
| フェンスネット パネル | フレーム型式 | 本体締結部品 | |||||
| Type | ｼﾘｰｽﾞ | (A)引き戸部 | (B)固定柵部 | (C)吊り引き戸用フレーム | ボルト | 数量 | |
| ※フレーム材質：A6063S-T5 | |||||||
| (シルバータイプ組立出荷 固定柵部セット) K-HFUBSLT （左開き） K-HFUBSRT （右開き） | 6 | フェンスネット 黒 (FENP) フェンスネット シルバー (FENM) エキスパンドメタル 黒 エキスパンドメタル シルバー 樹脂パネル 複合板 | HFFS6-3030 | HFFS6-3030 | HFHSD6-3030 | SCB8－40 | 12 |
| HFFH6-3030 | HFFH6-3030 | ||||||
| HFVS6-3030 | HFVS6-3030 | ||||||
| HFVH6-3030 | HFVH6-3030 | ||||||
| 8 | HFFS8-4040 | HFFS8-4040 | HFHSD8-4040 | SCB12-60 | |||
| HFFH8-4040 | HFFH8-4040 | ||||||
| HFVS8-4040 | HFVS8-4040 | ||||||
| HFVH8-4040 | HFVH8-4040 | ||||||
| (扉黄色タイプ組立出荷 固定柵部セット) K-HFUBSLTY （左開き） K-HFUBSRTY （右開き） | 6 | HFFSY6-3030 | HFFS6-3030 | HFHSD6-3030 | SCB8－40 | ||
| HFFHY6-3030 | HFFH6-3030 | ||||||
| HFVSY6-3030 | HFVS6-3030 | ||||||
| HFVHY6-3030 | HFVH6-3030 | ||||||
| 8 | HFFSY8-4040 | HFFS8-4040 | HFHSD8-4040 | SCB12-60 | |||
| HFFHY8-4040 | HFFH8-4040 | ||||||
| HFVSY8-4040 | HFVS8-4040 | ||||||
| HFVHY8-4040 | HFVH8-4040 | ||||||
| (全黄色タイプ組立出荷 固定柵部セット) K-HFUBSLT3Y （左開き） K-HFUBSRT3Y （右開き） | 6 | HFFSY6-3030 | HFFSY6-3030 | HFHSDY6-3030 | SCB8－40 | ||
| HFFHY6-3030 | HFFHY6-3030 | ||||||
| HFVSY6-3030 | HFVSY6-3030 | ||||||
| HFVHY6-3030 | HFVHY6-3030 | ||||||
| 8 | HFFSY8-4040 | HFFSY8-4040 | HFHSDY8-4040 | SCB12-60 | |||
| HFFHY8-4040 | HFFHY8-4040 | ||||||
| HFVSY8-4040 | HFVSY8-4040 | ||||||
| HFVHY8-4040 | HFVHY8-4040 | ||||||
[ ! ]エキスパンドメタル選択時は振動防止用のシムとして、NSCP1H-S-6が付属されますので、お客様にてフレーム溝への挿入をお願いいたします。
挿入方法につきましては、NSCP1H-S-6商品ページをご確認ください。
規格表
| 型式 | - | フェンスネット エキスパンドメタル パネル 複合板 パネルなし | - | W | - | D | ||
| K-HFUBSLT6 | - | 50B | - | W1500 | - | D2000 | ||
| K-HFUBSRT3Y8 | - | FS3 | - | W1000 | - | D2500 | ||
■フェンスネットの場合
型式 | 選択 | W (開口部寸法) 指定 1mm単位 | D (高さ) 指定 1mm単位 | L1 吊引き戸 レール 寸法 | L2 扉部幅 寸法 | L3 扉部高さ 寸法 | L4 固定柵部幅寸法 | L5 固定柵部 高さ寸法 | T | |||
TYPE | ｼﾘｰｽﾞ | フェンスネット | ||||||||||
(線径φ3.2) | ||||||||||||
(シルバータイプ組立出荷 固定柵部セット) K-HFUBSLT （左開き） K-HFUBSRT （右開き） | 6 | 30B (ピッチ30mm 黒) 30S (ピッチ30mm シルバ－) 50B (ピッチ50mm 黒) 50S (ピッチ50mm シルバー) | W×2 | W+T | D-75 | W | D+150 | 30 | ||||
8 | D-95 | 40 | ||||||||||
(扉黄色タイプ組立出荷 固定柵部セット) K-HFUBSLTY （左開き） K-HFUBSRTY （右開き） | 6 | D-75 | 30 | |||||||||
300 | 1000 | |||||||||||
～ | ～ | |||||||||||
8 | 1500 | 2500 | D-95 | 40 | ||||||||
W≧1001の時D≦2200 | ||||||||||||
W≧1201の時D≦2000 | ||||||||||||
(全黄色タイプ組立出荷 固定柵部セット) K-HFUBSLT3Y （左開き） K-HFUBSRT3Y （右開き） | 6 | D-75 | 30 | |||||||||
8 | D-95 | 40 | ||||||||||
| 型式 | 選択 | W (開口部寸法) 指定 1mm単位 | D (高さ) 指定 1mm単位 | L1 吊引き戸 レール 寸法 | L2 扉部幅 寸法 | L3 扉部高さ 寸法 | L4 固定柵部 幅寸法 | L5 固定柵部 高さ寸法 | T | ||||
| TYPE | ｼﾘｰｽﾞ | パネル(t=3) | 複合板 (t＝3) | ||||||||||
| 透明 | ブラウンスモーク | オレンジ | |||||||||||
| (シルバータイプ組立出荷 固定柵部セット) K-HFUBSLT （左開き） K-HFUBSRT （右開き） | 6 | PET3 (PET) AC3 (アクリル) PC3 (ポリカーボネート) ST３ (制電塩ビ) | BPET3 (PET) BAC3 (アクリル) BPC3 (ポリカーボネート) | DPET3 (PET) DAC3 (アクリル) DST3 (制電塩ビ） | FS3 (シルバー) FB3 (黒) WB3 (ホワイトボード) | 300 〜 1500 | 1000 ～ 2500 W≧1001の時D≦2000 | W×2 | W+T | D-75 | W | D+150 | 30 |
| 8 | D-95 | 40 | |||||||||||
| (扉黄色タイプ組立出荷 固定柵部セット) K-HFUBSLTY （左開き） K-HFUBSRTY （右開き） | 6 | D-75 | 30 | ||||||||||
| 8 | D-95 | 40 | |||||||||||
| (全黄色タイプ組立出荷 固定柵部セット) K-HFUBSLT3Y （左開き） K-HFUBSRT3Y （右開き） | 6 | D-75 | 30 | ||||||||||
| 8 | D-95 | 40 | |||||||||||
| 型式 | 選択 | W (開口部寸法) 指定 1mm単位 | D (高さ) 指定 1mm単位 | L1 吊引き戸 レール 寸法 | L2 扉部幅 寸法 | L3 扉部高さ 寸法 | L4 固定柵部 幅寸法 | L5 固定柵部 高さ寸法 | T | |||
| TYPE | ｼﾘｰｽﾞ | エキスパンドメタル | なし | |||||||||
| ソロバン目 | タタミ目 | |||||||||||
| (シルバータイプ組立出荷 固定柵部セット) K-HFUBSLT （左開き） K-HFUBSRT （右開き） | 6 | X32B (XS32 黒) X32S (XS32 シルバー) X42B (XS42 黒) X42S (XS42 シルバー) | X32BV (XS32 黒) X32SV (XS32 シルバー) X42BV (XS42 黒) X42SV (XS42 シルバー) | N (パネルなし) | 300～1000 | 1000～2200 | W×2 | W+T | D-75 | W | D+150 | 30 |
| 8 | D-95 | 40 | ||||||||||
| (扉黄色タイプ組立出荷 固定柵部セット) K-HFUBSLTY （左開き） K-HFUBSRTY （右開き） | 6 | D-75 | 30 | |||||||||
| 8 | D-95 | 40 | ||||||||||
| (全黄色タイプ組立出荷 固定柵部セット) K-HFUBSLT3Y （左開き） K-HFUBSRT3Y （右開き） | 6 | D-75 | 30 | |||||||||
| 8 | D-95 | 40 | ||||||||||
付属品
| 構成部材 | 数量 | シリーズ | 取り付け用ボルト | 数量 | 取り付け用ナット | 数量 | |
| ①滑車ユニット(※1) | HASGK | 2 | 6 | RSCB6−10 | 4 | HNTP6−6 | 4 |
| 8 | RSCB8−15 | 8 | HNTP8−8 | 8 | |||
| ②板金直線プレート(2穴) | HPTSS | 2 | 6 | CBE6−10 | 4 | HNTP6−6 | 4 |
| 8 | CBE8−15 | HNTP8−8 | |||||
| ③板金直線プレート(3穴) | 2 | 6 | CBE6−10 | 6 | HNTP6−6 | 6 | |
| 8 | CBE8−15 | HNTP8−8 | |||||
| ④板金L型プレート | HPTLS | 2 | 6 | CBE6−10 | 8 | HNTP6−6 | 8 |
| 8 | CBE8−15 | HNTP8−8 | |||||
| ⑤安全柵用引き戸ガイド | HASGL | 1 | 6 | CBE6−18 | 2 | HNTP6−6 | 2 |
| 8 | CBE8−20 | HNTP8−8 | |||||
| ⑥取手 | UHFNG100(※2) | 2 | 6 | SHFBS5−10 | 4 | HNTP6−5 | 4 |
| 8 | SHFBS5−12 | HNTP8−5 | |||||
| ⑦打掛錠 | HSUKJ | 1 | 6 | SHFBS4−8 | 4 | HNTP6−4 | 4 |
| 8 | SHFBS4−10 | HNTP8−4 | |||||
| ⑧薄型ブラケット | HBLSD6−P | 2 | 6 | CBE6−12 | 8 | HNTP6−6 | 8 |
| 8 | CBE8−15 | HNTP8−8 | |||||
(※1)滑車ユニットは1点につきHASGD滑車部1セット、安全柵吊り引き戸用板金プレート1枚、M8×35六角ボルト1本(SCM435/三価クロメート)、M8ナット1個(LBNR8)で構成されています。
(※2)UHFNG100には上記表に加えプレートと取手取付用のボルト(SHFBS5-12)が2本付属します。
選定サポート情報
■中材の種類
| ■エキスパンドメタル メッシュ寸法  | |||||||||||||||||||||||||||||||||||||||||||||||||||||
■エキスパンドメタル 目の方向  [ ! ]エキスパンドメタルは、格子のひし形が横に長いソロバン目と、 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
[ ! ]実測値であり保証値ではありません。
| 透明 | ブラウンスモーク | オレンジ |
 |  |  |
追加工
| 型式 | - | フェンスネット エキスパンドメタル パネル 複合板 パネルなし | - | W | - | D | - | （追加工 Code） | ||
| K-HFUBSLT6 | - | 50B | - | W1500 | - | D2000 | - | LSET | ||
| K-HFUBSRT3Y8 | - | FS3 | - | W1000 | - | D2000 | - | H100 | ||
| Alteration | Code | Spec | ￥/1Code |
| 板金L型プレートへ変更 | LSET | 付属の板金直線プレート（※3穴）を板金L型プレート（HPTLS6）へ変更 [ ! ]変更する箇所は1か所のみです。 [ ! ]ボルトナットの数量も変更となります。 ※板金直線プレート（3穴）は特注品になります。  ※図の白部の安全柵はユニットに付属しません | 50 |
[ ! ]吊り引き戸ユニットの標準的な設置レイアウト例については>>こちらをご覧ください。
| Alteration | Code | Spec. | \/Code |
| 固定柵部足高さ変更 [ ! ]固定柵部セットのみ適用 | H100 | 固定柵部高さ寸法（L5）を変更します。 H100 → （L5）・・・D+100 H120 → （L5）・・・D+120 | 無料 |
| H120 |
使用例
関連部品
アジャスタパッド・アンカー | フレームキャップ | ||||
カテゴリページ | |||||
代表商品 | |||||
画像 |  |  |  |  | |
アルミフレーム総合情報ページ
- 安全柵のラインナップ・組み立て方は「商品特長・選び方ページ」をご覧ください。
- 安全柵の固定方法（アンカーについて）や中材についての詳細は「周辺部品・中材ページ」をご覧ください。
- 安全柵の強度計算等技術情報は「技術情報ページ」をご覧ください。
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
ラインナップ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
・1mm単位で寸法指定が可能
・標準3日目出荷の短納期、組立出荷品も標準5日目の短納期出荷
・寸法を選ぶだけで必要な部材が届くので設計不要、組立も簡単
・2023年4月よりエキスパンドメタルを追加
・2023年9月よりオレンジパネルを追加
・組立出荷品はフェンスネット・パネルをアルミフレームに組み付けた状態での出荷となります
※ご指定いただく幅寸法（W）は開口寸法、高さ（D）は扉部から上の高さです、足下開口部の寸法は含まれません
安全柵へのアクセサリの取り付けはお客様にて行うものとなります。取り付け参考例はこちら（6シリーズ、8シリーズ）
ご注意
- 吊り引き戸はカタログ記載の標準レイアウトでの設置をお願いします。吊り引き戸レールは新商品のNシリーズ安全柵ユニットと直接取付できません。
- 中材でフェンスネットをご指定の場合、フェンスネットは各辺の端の突起部を一部カットして出荷します。
- 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。また、当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 中材エキスパンドメタル×イエローフレームは一時的に納期が伸びております。9月末頃解消予定です。
納期・価格
納期
| 3 | 日目出荷 |
●組立出荷選択時
| 5 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～5 | 6～ |
| 出荷日 | 通常 | お見積り |
出荷日については、こちらをご覧ください。
概要・仕様
| 扉部 イメージ | 図A（2箇所） | 図B | ||
 |  ※①HASGK6の六角ボルトで扉の高さ調整ができます |  |
※図にはユニットに付属しない安全柵も説明のために記載しています
| アクセサリ取付イメージ | 図C（2箇所） | 図D（2箇所） | ||
 |  ※追加工「-LSET」選択時は③の代わりに④が付属されます（1箇所のみ） |  | ||
| 図E | 図F（2箇所） | |||
 |  ※ユニットを後ろからみた図です |
※図にはユニットに付属しない安全柵も説明のために記載しています

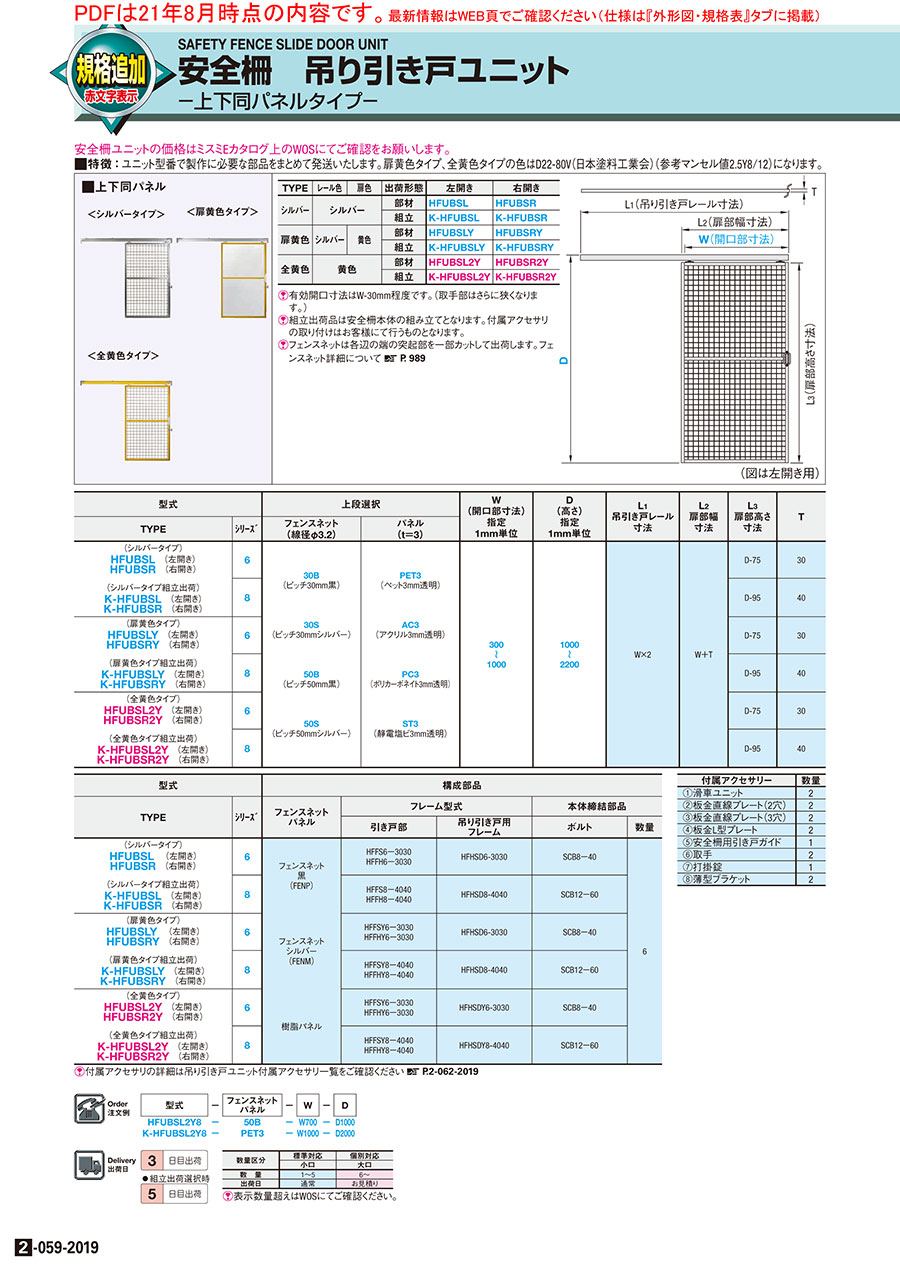

カタログ
