平ベルトコンベヤ【CVシリーズ】中間駆動3溝フレーム Φ50
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：8日目～40日目
駆動部の位置調整も可能な平ベルトコンベヤです。中央の駆動部内でのテンション調整が可能で、テンション調整...
詳細を確認- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】ベルト仕様「HY（黄緑）」は2025年3月3日に販売終了となりました。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。 - 規格表内の紫文字は2024年6月に規格を変更した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が30型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
商品情報

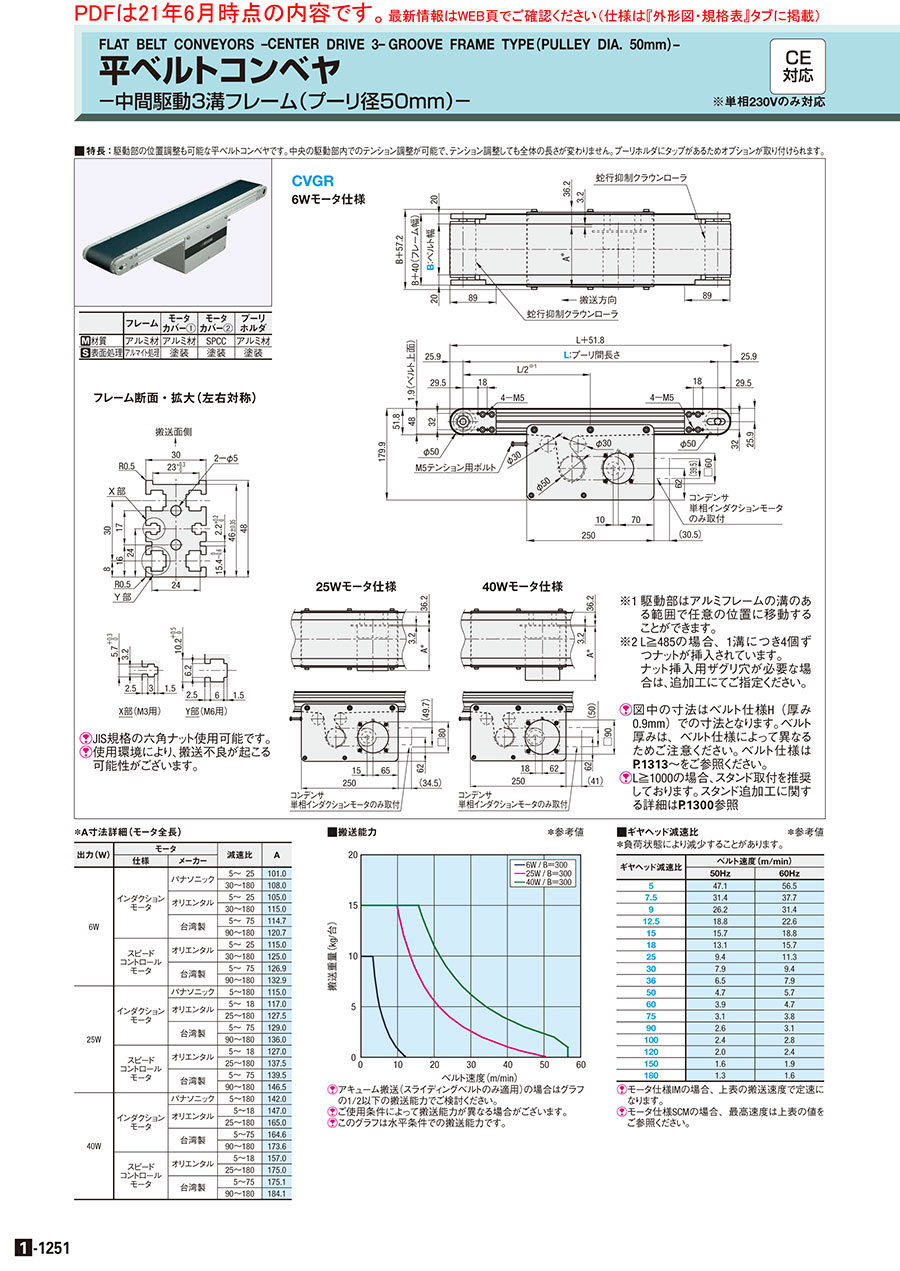

外形図
フレーム断面・拡大（左右対称）
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]使用環境により、搬送不良が起こる
可能性がございます。
CVGR
6Wモータ仕様
6Wモータ仕様
Ａ＊は下記参照
25Wモータ仕様
40Wモータ仕様
■材質・表面処理
| フレーム | モータ カバー① | モータ カバー② | プーリホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | SPCC | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 | 塗装 |
※1 駆動部はアルミフレームの溝のある範囲で任意の位置に移動することができます。
※2 L≧485の場合、1溝につき4個ずつナットが挿入されています。ナット挿入用ザグリ穴が必要な場合は、追加工にてご指示下さい。
[ ! ]図中の寸法はベルト仕様H(厚み0.9mm)での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。ベルト仕様は>>こちらをご参照ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細は>>こちらをご参照ください。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>>こちらをご参照ください。
※2 L≧485の場合、1溝につき4個ずつナットが挿入されています。ナット挿入用ザグリ穴が必要な場合は、追加工にてご指示下さい。
[ ! ]図中の寸法はベルト仕様H(厚み0.9mm)での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。ベルト仕様は>>こちらをご参照ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細は>>こちらをご参照ください。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>>こちらをご参照ください。
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー選択 | |||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||
| CVGR | − | 120 | − | 1350 | − | 40 | − | T100 | − | SCM | − | 50 | − | H | − | B | |
| CVGR | − | 120 | − | 1350 | − | 40 | − | NV | − | NM | − | NH | − | H | − | R | （モータ・ギヤヘッドなし） |
| 型式 | B 指定1mm 単位 | L 指定5mm 単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が 異なります。 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||||||
| CVGR | 40〜300 | 385〜2000 | 6 25 40 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | 5 18 60 150 | 7.5 25 75 180 | 9 30 90 | 12.5 36 100 | 15 50 120 | H(一般用・緑) W(一般用・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) O(耐油仕様・紺) N(非粘着仕様・白) J(ベルトなし) ※モータメーカBの場合、下表の 「ベルト仕様」からご選定ください。 | B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20％程度低くなる 可能性があります。 |
| 25 40 | S200(三相) | IM(インダクションモータ) | ||||||||||
[ NG ]出力6のとき5〜9適用不可 | ||||||||||||
| 6 25 40 | NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定情報サイト」の「技術情報」をご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定情報サイト」参照
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面 にご入力頂きご購入ください。
| ベルト仕様 | 標準ベルト(本体価格のみ) | オプションベルト１(＋￥3,000) | オプションベルト２(＋￥5,500) | ベルトなし(−￥4,000) |
| 一般用 | H(緑) W(白) HG(緑) | − | HBN(スカイブルー) | Ｊ (ベルトなし) |
| スライディング用 | G(緑) S(白) | − | − | |
| 傾斜搬送用 | LG(緑) LW(白) | − | LGN(緑) LWN(白) LYN(灰) | |
| グリップ仕様 | − | GG(緑) GW(白) | GSN(緑) | |
| 耐油仕様 | O(紺) OH(緑) OG(緑) | OW(白) | ON(白) | |
| 非粘着仕様 | N(白) NS(白) | NB(スカイブルー) NBG(ライムグリーン) HH(緑) HW(白) | NWN(白) NSN(スカイブルー) NGN(ライムグリーン) HBG(緑) HBW(白) BW(白) | |
| 食品搬送用 | F(白) | KW(白) KSB(スカイブルー) PHB(スカイブルー) | PHN(スカイブルー) PWN(白) KWN(白) KDN(白) | |
| 電子部品搬送用 | D(黒) DS(黒) | − | DG(黒) |
[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・F・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+A) / 1000 Ｌ＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
通常とローラエッジ追加工の場合で計算式のAの値が異なります。
A＝通常：330、片側ローラエッジ(HR/MR)：300、両側ローラエッジ(WR)：260
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちら (参考)
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。
■機体重量
（モータ出力6Wの場合） (kg)
※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。
※モータ出力が40Wになる場合は、2.1kg加算ください。
（モータ出力6Wの場合） (kg)
| 機長L(mm) | |||||
| ベルト幅 B(mm) | 500 | 750 | 1000 | 1500 | 2000 |
| 50 | 7.3 | 8.6 | 10 | 12.8 | 15.5 |
| 100 | 9.2 | 10.6 | 12.1 | 15.1 | 18.1 |
| 150 | 12.9 | 14.7 | 16.4 | 19.9 | 23.3 |
| 300 | 16.7 | 18.7 | 20.6 | 24.6 | 28.5 |
※モータ出力が25Wになる場合は、1.1kg加算ください。
※モータ出力が40Wになる場合は、2.1kg加算ください。
■A寸法詳細（モータ全長）
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 105.0 |
| 25〜180 | 115.0 | |||
| 台湾製 | 12.5〜75 | 114.7 | ||
| 90〜180 | 120.7 | |||
| スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 115.0 | |
| 25〜180 | 125.0 | |||
| 台湾製 | 12.5〜75 | 126.9 | ||
| 90〜180 | 132.9 | |||
| 25W | インダクションモータ | オリエンタルモーター | 5〜18 | 117.0 |
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129.0 | ||
| 90〜180 | 136.0 | |||
| スピード コントロール モータ | オリエンタルモーター | 5〜18 | 127.0 | |
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
| 40W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 147.0 |
| 25〜180 | 165.0 | |||
| 台湾製 | 12.5〜75 | 164.6 | ||
| 90〜180 | 173.6 | |||
| スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 157.0 | |
| 25〜180 | 175.0 | |||
| 台湾製 | 12.5〜75 | 175.1 | ||
| 90〜180 | 184.1 | |||
搬送能力算出
■搬送能力
＊参考値
[ ! ]アキューム搬送 (スライディングベルト
のみ適用)の場合はグラフの1/2以下
の搬送能力でご検討ください。
[ ! ]ご使用条件によって搬送能力が異なる
場合がございます。
■ギヤヘッド減速比
＊負荷状態により減少することがあります。
＊参考値
| ギャヘッド減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 47.1 | 56.5 |
| 7.5 | 31.4 | 37.7 |
| 9 | 26.2 | 31.4 |
| 12.5 | 18.8 | 22.6 |
| 15 | 15.7 | 18.8 |
| 18 | 13.1 | 15.7 |
| 25 | 9.4 | 11.3 |
| 30 | 7.9 | 9.4 |
| 36 | 6.5 | 7.9 |
| 50 | 4.7 | 5.7 |
| 60 | 3.9 | 4.7 |
| 75 | 3.1 | 3.8 |
| 90 | 2.6 | 3.1 |
| 100 | 2.4 | 2.8 |
| 120 | 2.0 | 2.4 |
| 150 | 1.6 | 1.9 |
| 180 | 1.3 | 1.6 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
■オリエンタルモータスピードコントローラ外形図
6W/25W/40W 共通
■台湾モータスピードコントローラ外形図
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
■スピードコントロールモータ型番
モータ | オリエンタルモーター | 台湾製モータ | ||||
モータ型番 | ギヤヘッド型番 ※□には減速比 が入ります | ギヤヘッド型番 ※□には減速比 が入ります | ||||
モータ型番 | ||||||
出力 | 仕様 | 電圧 | ||||
6W | スピードコント ロールモータ | 単相100V | 2GN□S | PACMGXT60-□ | ||
単相200V | ||||||
25W | スピードコント ロールモータ | 単相100V | 4GN□S | PACMGXT80-□ | ||
単相200V | ||||||
40W | スピードコント ロールモータ | 単相100V | 5GN□S | PACMGXT90-□ | ||
単相200V | ||||||
備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、コンデンサ＊、 スピードコントロール用取り付けねじ、取扱説明書 ＊60Ｗ、90Ｗのみ。 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | ||||
■オリエンタルモータ製スピードコントロールモータ用 延長用接続ケーブル（別売り）
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W 25W 40W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
■コンベヤ 溝部適用ナット
| 挿入位置 | Ｌ≧485以上の場合コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | |||
| Y部 | JIS1種六角ナット | LBNR6 | M6 （並目） | 1.0 | コンベヤ用後入れナット （10個入り） | PACK-CHNT6-5 | M5 （並目） | 0.8 |
| ― | PACK-CHNT6-4 | M4 （並目） | 0.7 | |||||
| PACK-CHNT6-3 | M3 （並目） | 0.5 | ||||||
メンテナンス部品検索（構成部品一覧）
- メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。 - 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
コンベヤ構成部品
追加工
| 追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||
| コード | ||||||||||||||||||||||||
| MP | 駆動位置指定 | 駆動部の位置を指定できます。 〈指定方法〉：MP152 [ ! ]MP=指定1mm単位 中間駆動対応のみ指定できます。
| [ ! ]ベルト受けローラは任意の位置に 移動します。 [ ! ]ベルトの厚みにより、MP寸法公差は ±1となります。 [ ! ]駆動部を端部に移動するとベルトが 斜めに安定することがありますが、 使用上問題ありません。 | CVGR-100-1000- 25-T100-IM-25- H-B-MP100 | 2,000 | |||||||||||||||||||
| FYA FYB | 追加ザグリ穴 | 追加でナット挿入用のザグリ穴を手前と奥の フレームに加工します。 〈指定方法〉：FYA300 FYA300-FYB600
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。 中間駆動コンベヤにおいては、 駆動部側に対しFYAは搬送方向 下流側、FYBは上流側にご設定 ください。 | CVGR-100-1000- 25-T100-IM-25- H-B-FYA500 | 1,200 | |||||||||||||||||||
中間駆動 | ||||||||||||||||||||||||
| HR MR | 片端ローラエッジ HR(左ローラエッジ)MR(右ローラエッジ) | コンベヤの先端片側をローラエッジに 変更します。 中間駆動タイプのみ指定できます。 〈指定方法〉：HR MR
| [ ! ]モータは25W以上より選定可能 [ ! ]L寸450以上より選定可能 [ NG ]B（ベルト幅）201mm以上は選定不可 | CVGP-100-1000- 25-T100-IM-25- H-B-HR | 15,000 | |||||||||||||||||||
| HR MR | 両側ローラエッジ | コンベヤの先端両側をローラエッジに 変更します。 中間駆動タイプのみ指定できます。 〈指定方法〉：WR
| [ ! ]モータは25W以上より選定可能 [ ! ]L寸450以上より選定可能 [ NG ]B（ベルト幅）201mm以上は 選定不可 | CVGP-100-1000- 25-T100-IM-25- H-B-WR | 30,000 | |||||||||||||||||||
| CW | モータカバー窓付きタイプ 中間駆動  | モーターカバー窓付きタイプに変更できます。 〈指定方法〉：CW | [ ! ]メンテナンス用に樹脂プレート 単品でも購入可能 詳細はこちら | CVGP-100-1000- 25-T100-IM-25- H-B-CW | 3,000 | |||||||||||||||||||
| 追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||
| コード | ||||||||||||||||||||||||||||||||||||||||||
| SCB | スピードコントローラ用ブラケット付属 ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付 ブラケットを付属します。 〈指定方法〉： SCB | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない 場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケット の形状が異なります。 | CVGR-100-1000-25- T100-SCM-25-H-B-SCB | 800 | |||||||||||||||||||||||||||||||||||||
| ANT□ | 後入れナット付属 | ミスミコンベヤフレーム溝用の 後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT6-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVGR-100-1000-25- T100-SCM-25-H-B- ANT6-Q8-4 |
| |||||||||||||||||||||||||||||||||||||
| BR | 電磁ブレーキ付モータ ■配線図  | インダクションモータを電磁 ブレーキモータに変更します。 〈指定方法〉：BR | [ ! ]オリエンタルモーター仕様の三相モータのみ選定可能 [ ! ]モータ詳細についてはこちら | CVGR-100-1000-25- S200-IM-25-H-B-BR | 12,000 | |||||||||||||||||||||||||||||||||||||
| 追加工 | コンベヤ用スタンド追加 | 適用条件 | 指定例 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コード | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を 推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台 追加された 仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、 ⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが 不要の場合は本追加工ではなく、 単品のCSTS、CSTWを ご注文ください。 （こちら,およびこちら） [ ! ]スタンドは部品を分割して発送 いたします。お客様にて 組立が必要です。 | CVGR-100-1000-25-T100- SCM-25-H-B-NA1-H800-PN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | CVGR-200-1000-25-T100- SCM-25-H-B-WA2-H800-P500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
.gif){kind=icon}
外形図へ戻る | 型式 | B | ￥本体価格 1〜9コ | ||||||||||||||||
| L385〜400 | L405〜500 | L505〜600 | L605〜700 | L705〜800 | L805〜900 | L905〜1000 | L1005〜1100 | L1105〜1200 | L1205〜1300 | L1305〜1400 | L1405〜1500 | L1505〜1600 | L1605〜1700 | L1705〜1800 | L1805〜1900 | L1905〜2000 | ||
| CVGR | 40〜50 | 115,500 | 116,030 | 116,240 | 116,760 | 117,500 | 118,130 | 118,760 | 119,700 | 120,230 | 120,750 | 121,280 | 121,910 | 122,540 | 123,170 | 123,800 | 124,430 | 125,160 |
| 60〜100 | 121,070 | 121,700 | 122,010 | 122,850 | 123,480 | 124,320 | 125,160 | 126,110 | 126,740 | 127,470 | 128,210 | 128,840 | 129,570 | 130,310 | 131,040 | 131,780 | 132,620 | |
| 110〜150 | － | － | 127,050 | 128,100 | 129,050 | 130,100 | 131,250 | 132,410 | 133,250 | 134,190 | 135,140 | 135,980 | 137,030 | 137,970 | 138,920 | 139,970 | 141,020 | |
| 160〜200 | － | － | － | 133,040 | 134,090 | 135,140 | 136,290 | 137,550 | 138,390 | 139,440 | 140,390 | 141,330 | 142,380 | 143,330 | 144,270 | 145,430 | 146,480 | |
| 210〜250 | － | － | － | － | 143,120 | 144,480 | 145,850 | 147,320 | 148,470 | 149,730 | 150,890 | 152,150 | 153,410 | 154,670 | 155,930 | 157,290 | 158,550 | |
| 260〜300 | － | － | － | － | － | － | 152,990 | 154,880 | 156,140 | 157,400 | 158,550 | 159,810 | 161,180 | 162,540 | 163,910 | 165,270 | 166,740 | |
| モータ 仕様価格 | モータ出力 | 仕様 | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) |
| 6W 25W 40W | IM | 本体価格＋￥5,000 | 本体価格のみ | 本体価格－￥6,000 | |
| SCM | 本体価格＋￥11,000 | 本体価格＋￥ 6,000 |
| ベルト 仕様価格 | 標準ベルト | オプションベルト１ | オプションベルト２ | ベルトなし |
| 本体価格のみ | 本体価格＋￥3,000 | 本体価格＋￥5,500 | 本体価格−￥4,000 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜5 | 6〜9 | 10〜 |
| 値引率 | 基準単価 | 基準単価 | 3％ |
| 出荷日 | 通常 | ＋4日 | お見積り |
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
関連商品
| 商品名 | 中間駆動3溝フレーム φ50 | GVシリーズ 中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- | GVシリーズ フルベルトタイプ 中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- | SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 |
| 最大搬送重量（kg） | 15 | 15 | 15 | 15 | 15 | 15 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
詳細情報
基本情報
駆動部の位置調整も可能な平ベルトコンベヤです。中央の駆動部内でのテンション調整が可能で、テンション調整しても全体の長さが変わりません。
プーリホルダにタップがあるためオプションが取り付けられます。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】ベルト仕様「HY（黄緑）」は2025年3月3日に販売終了となりました。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。 - 規格表内の紫文字は2024年6月に規格を変更した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
コンベヤ技術関連情報
ベルト交換方法
ミスミコンベヤ中間駆動タイプにおける平ベルト交換方法
その他の技術情報について
メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。
ミスミコンベヤ選定サイト
平ベルトコンベヤ【CVシリーズ】中間駆動3溝フレーム Φ50のレビュー
ライン内の搬送装置に使用しています
4
4.02024/01/29
自動ライン内の搬送装置に使用しています。トリミング装置からでた製品を組み立て、工程に搬送する平ベルトコンベヤに使いました...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qメンテナンス用部品を購入出来ますか？
A
「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
タイミングベルトコンベヤ GVシリーズ ACブラシレスモータ 2列中間駆動2溝フレーム
0通常出荷日:8日目～
ミスミ
平ベルトコンベヤ 【SVシリーズ】 ヘッド駆動2溝フレーム（プーリ径30mm）
4.7通常出荷日:在庫品1日目
ミスミ
平ベルトコンベヤ SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム Φ30
4.5通常出荷日:8日目～
ミスミ
平ベルトコンベヤ 【CVシリーズ】ヘッド駆動2溝フレーム Φ30
5通常出荷日:8日目～
ミスミ
プラチェーンコンベヤ ２列ヘッド駆動３溝フレーム φ５７
3通常出荷日:在庫品1日目～
ミスミ
平ベルトコンベヤ 【SVシリーズ】 中間駆動2溝フレーム Φ30
3.6通常出荷日:8日目～
ミスミ
タイミングベルトコンベヤ GVシリーズ ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:8日目～
ミスミ
平ベルトコンベヤ【SVシリーズ】蛇行抑制桟付中間駆動2溝フレーム Φ30
2.8通常出荷日:8日目～
ミスミ
平ベルトコンベヤ 【CVシリーズ】短機長タイプ 蛇行抑制桟付中間駆動2溝フレーム Φ30
0通常出荷日:8日目～
