平ベルトコンベヤ 【CVシリーズ】フルベルトタイプ 蛇行抑制桟付ヘッド駆動2溝フレーム Φ30
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：8日目～14日目
ベルト幅≒フレーム幅。コンベヤの全面を搬送面として使用できるフルベルトタイプのコンベヤです。桟付ベルト...
詳細を確認- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

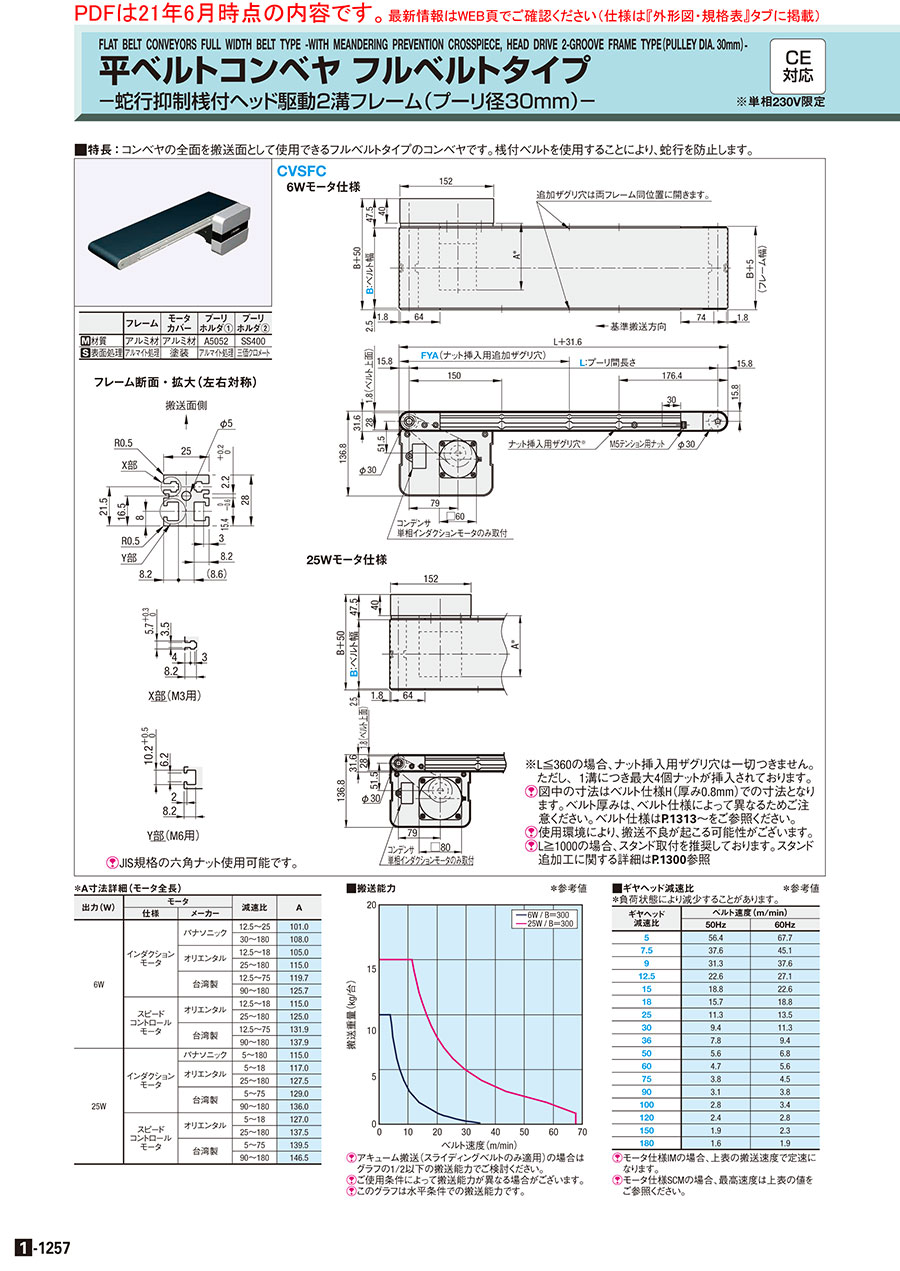

外形図・規格表
商品情報
取付方法/使用例
外形図
・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順は
こちらをご参照ください。
こちらをご参照ください。※フレーム幅は、フレーム精度・組付け誤差により差異が生じる可能性がございます。
※L≦360の場合、1溝につき4個ずつあらかじめナットが挿入されると記載しておりますが、
280≦L＜290の場合、モータカバー取付側のフレーム溝のM6ナットは3個となります。
また、プーリホルダとアルミフレーム端面に隙間があるため、ナットはコンベヤ本体に挿入せずに同梱しております。
※フレーム幅は、フレーム精度・組付け誤差により差異が生じる可能性がございます。
フレーム断面・拡大（左右対称）
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]JIS規格の六角ナット使用可能です。
CVSFC
6Wモータ仕様
6Wモータ仕様
[ ! ]A＊は下記「＊A寸法詳細(モータ全長)」表をご参照ください。
25Wモータ仕様
■材質・表面処理
| フレーム | モータ カバー | プーリ ホルダ① | プーリ ホルダ② | |
| [ M ]材質 | アルミ材 | アルミ材 | A5052 | SS400 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | アルマイト処理 | 三価クロメート |
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー選択 | − | FYA | |||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||||
| CVSFC | − | 100 | − | 1000 | − | 25 | − | T100 | − | IM | − | 25 | − | H | − | B | − | FYA500 | |
| CVSFC | − | 100 | − | 1000 | − | 25 | − | NV | − | NM | − | NH | − | H | − | R | − | FYA500 | （モータ・ギヤヘッドなし） |
| 型式 | B 指定10mm単位 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が異なります。 | FYA (追加ザグリ穴) 指定5mm単位 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | ||||||||||
| CVSFC | 70〜300 | 280〜2000 | 6 25 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | 12.5 36 100 | 15 50 120 | 18 60 150 | 25 75 180 | 30 90 | H(一般用・緑) W(一般用・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) O(耐油仕様・緑) N(非粘着仕様・白) J(ベルトなし) ※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。 | B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20％程度低くなる可能性があります。 | 190＜FYA＜L−210 ※ご指定ない場合、追加ザグリなしとなります。 |
| 25 | S200(三相) | IM(インダクションモータ) | |||||||||||
| 6 25 | NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | |||||||||
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]蛇行抑制桟付ベルトはプライ数（厚さ）に応じて反りが発生する可能性があるのでご確認ください。
| ベルト仕様 | 標準ベルト(本体価格のみ) | オプションベルト１(＋￥3,000) | オプションベルト２(＋￥5,500) | ベルトなし(−￥4,000) |
| 一般用 | H(緑) W(白) | − | − | Ｊ (ベルトなし) |
| スライディング用 | G(緑) S(白) | − | − | |
| 傾斜搬送用 | − | − | − | |
| グリップ仕様 | − | − | GG(緑) GW(白) | |
| 耐油仕様 | O(緑) | OW(白) | − | |
| 非粘着仕様 | N(白) | NB(スカイブルー) NBG(ライムグリーン) HH(緑) HW(白) | − | |
| 食品搬送用 | − | KW(白) KSB(スカイブルー) PHB(スカイブルー) | − | |
| 電子部品搬送用 | D(黒) | − | − |
[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+97) / 1.002 / 1000 L＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちらをご参照ください。 (参考)
[ ! ]平ベルトタイプ 蛇行調整手順書は>>こちらをご参照ください。
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。
■機体重量
（モータ出力6Wの場合） (kg)
※表中の数値はあくまで目安となります。
ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。
（モータ出力6Wの場合） (kg)
| 機長L(mm) | |||||
| ベルト幅 B(mm) | 500 | 750 | 1000 | 1500 | 2000 |
| 50 | 4.3 | 5 | 5.7 | 7 | 8.5 |
| 100 | 4.8 | 5.6 | 6.5 | 8 | 9.6 |
| 200 | 6 | 7.1 | 8.2 | 10.3 | 12.4 |
| 300 | 7.3 | 8.6 | 10 | 12.5 | 15.2 |
ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。
■A寸法詳細（モータ全長）
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 105.0 |
| 25〜180 | 115.0 | |||
| 台湾製 | 12.5〜75 | 119.7 | ||
| 90〜180 | 125.7 | |||
| スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 115.0 | |
| 25〜180 | 125.0 | |||
| 台湾製 | 12.5〜75 | 131.9 | ||
| 90〜180 | 137.9 | |||
| 25W | インダクションモータ | オリエンタルモーター | 5〜18 | 117.0 |
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129.0 | ||
| 90〜180 | 136.0 | |||
| スピード コントロール モータ | オリエンタルモーター | 5〜18 | 127.0 | |
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
搬送能力算出
■搬送能力
＊参考値
[ ! ]アキューム搬送 (スライディングベルト
のみ適用)の場合はグラフの1/2以下
の搬送能力でご検討ください。
[ ! ]ご使用条件によって搬送能力が異なる
場合がございます。
■ギヤヘッド減速比
＊負荷状態により減少することがあります。
＊参考値
| ギヤヘッド減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 56.4 | 67.7 |
| 7.5 | 37.6 | 45.1 |
| 9 | 31.3 | 37.6 |
| 12.5 | 22.6 | 27.1 |
| 15 | 18.8 | 22.6 |
| 18 | 15.7 | 18.8 |
| 25 | 11.3 | 13.5 |
| 30 | 9.4 | 11.3 |
| 36 | 7.8 | 9.4 |
| 50 | 5.6 | 6.8 |
| 60 | 4.7 | 5.6 |
| 75 | 3.8 | 4.5 |
| 90 | 3.1 | 3.8 |
| 100 | 2.8 | 3.4 |
| 120 | 2.4 | 2.8 |
| 150 | 1.9 | 2.3 |
| 180 | 1.6 | 1.9 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
■オリエンタルモータスピードコントローラ外形図
6W/25W共通

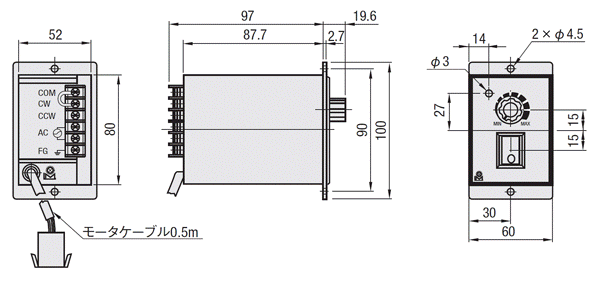

■台湾モータスピードコントローラ外形図
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
■スピードコントロールモータ型番
| モータ | オリエンタルモータ | 台湾製モータ | ||||
| モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
| 出力 | 仕様 | 電圧 | ||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | ||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ||||
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□S | PACMSV-UT80-W25-V100 | PACMGXT80-□□ |
| 単相200V | US425-402 | PACMSV-UT80-W25-V200 | ||||
| 単相110V・115V | US425-401U2 | PACMSVW-UT80-W25-V110 | ||||
| 単相220V・230V | US425-402E2 | PACMSVW-UT80-W25-V220 | ||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、 スピードコントロール用取り付けねじ、取扱説明書 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | ||||
■オリエンタルモータ製スピードコントロールモータ用 延長用接続ケーブル（別売り）
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W 25W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
■コンベヤ 溝部適用ナット
[ ! ]280≦L＜290の場合、モータカバー取付側のフレーム溝のM6ナットは3個となります。
| 挿入位置 | Ｌ≦360の場合ザグリ穴はつきません。ナットは4個/1溝挿入済み Ｌ≧365は標準ザグリ穴がある為、ナットの挿入も付属もありません JIS規格六角ナット使用可能です（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | |||
| Y部 | JIS1種六角ナット | LBNR6 | M6 （並目） | 1.0 | コンベヤ用後入れナット （10個入り） | PACK-CHNT6-5 | M5 （並目） | 0.8 |
| ― | PACK-CHNT6-4 | M4 （並目） | 0.7 | |||||
| PACK-CHNT6-3 | M3 （並目） | 0.5 | ||||||
メンテナンス部品検索（構成部品一覧）
メンテナンス部品を探すには
外形図へ戻る

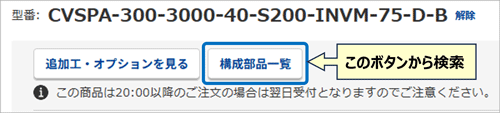

外形図へ戻る①型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
コンベヤ構成部品
追加工
追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | |
コード | |||||
MK | モータ位置勝手違い  | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉：MK | [ ! ]一部機種はMKを追加するこ とにより、関連する部品も変 更されます。 | CVSFC-100-1000-25-T100-IM- 25-H-B-FYA500-MK | 6,000 |
CW | モータカバー窓付きタイプ ヘッド駆動  | モーターカバー窓付きタイプに変更できます。 〈指定方法〉：CW | [ ! ]メンテナンス用に樹脂プレート 単品でも購入可能 詳細はこちら | CVSFC-100-1000-25-T100-IM- 25-H-B-FYA500-CW | 3,000 |
追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | |||||||||||||||||||||||||||||||||||||||||||
コード | |||||||||||||||||||||||||||||||||||||||||||||||
SCB | スピードコントローラ用ブラケット付属  ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付 ブラケットを付属します。 〈指定方法〉： SCB | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない 場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの 形状が異なります。 | CVSFC-100-1000-25- T100-SCM-25-H-B- FYA500-SCB | 800 | ||||||||||||||||||||||||||||||||||||||||||
ANT□ | 後入れナット付属  | ミスミコンベヤフレーム溝用の 後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT6-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVSFC-100-1000-25 -T100-SCM-25-H-B- FYA500-ANT6-Q8-4 |
| ||||||||||||||||||||||||||||||||||||||||||
TBM | 端子箱付モータ ■オリエンタルモーター仕様  | インダクションモータを端子箱 付きのタイプに変更します。 〈指定方法〉：TBM | [ ! ]オリエンタルモーター仕様のみ選定可能。 | CVSFC-100-1000-25- T100-SCM-25-H-B- FYA500-TBM | 5,000 | ||||||||||||||||||||||||||||||||||||||||||
追加工 | コンベヤ用スタンド追加 | 適用条件 | 指定例 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
コード | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨 しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された 仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、 ⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが 不要の場合は本追加工ではなく、 単品のCSTS、CSTWを ご注文ください。 （こちら,およびこちら） [ ! ]スタンドは部品を分割して発送 いたします。お客様にて 組立が必要です。 | CVSFC-100-1000-25- T100-SCM-25-H-B- FYA500-NA1-H800-PN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | CVSFC-200-1000-25- T100-SCM-25-H-B- FYA500-WA2-H800-P500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
\/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | |||||||||||||||||
| L280～300 | Ｌ305～400 | Ｌ405～500 | Ｌ505～600 | Ｌ605～700 | Ｌ705～800 | L805～900 | Ｌ905～1000 | Ｌ1005～1100 | Ｌ1105～1200 | Ｌ1205～1300 | Ｌ1305～1400 | Ｌ1405～1500 | Ｌ1505～1600 | Ｌ1605～1700 | Ｌ1705～1800 | Ｌ1805～1900 | Ｌ1905～2000 | ||
| CVSFC | 70～100 | 97,130 | 99,960 | 101330 | 104060 | 105,210 | 106,580 | 108,050 | 109,200 | 111,830 | 112,980 | 114,140 | 115,400 | 116,550 | 119,390 | 120,750 | 121,910 | 123,060 | 124,320 |
| 110～150 | － | 102,480 | 103850 | 107,310 | 108,470 | 109,830 | 111,300 | 112,460 | 115,710 | 116,970 | 118,130 | 119,280 | 120,540 | 123,900 | 125,160 | 126,420 | 127,580 | 128,730 | |
| 160～200 | － | － | 109,200 | 113,610 | 115,080 | 116,760 | 118,650 | 120,230 | 124,740 | 126,320 | 127,890 | 129,470 | 130,940 | 135,240 | 136,820 | 138,390 | 139,970 | 141,540 | |
| 210～250 | － | － | － | 117,390 | 118,860 | 120,540 | 122,430 | 124,010 | 129,050 | 130,620 | 132,200 | 133,770 | 135,350 | 140,390 | 142,070 | 143,640 | 145,220 | 146,690 | |
| 260～300 | － | － | － | － | 127,160 | 129,260 | 131,460 | 133,460 | 139,550 | 141,540 | 143,540 | 145,430 | 147,420 | 153,410 | 155,400 | 157,400 | 159,390 | 161,280 | |
| モータ 仕様価格 | モータ出力 | 仕様 | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) |
| 6W 25W | IM | 本体価格＋￥5,000 | 本体価格のみ | 本体価格－￥6,000 | |
| SCM | 本体価格＋￥11,000 | 本体価格＋￥6,000 |
| ベルト 仕様価格 | 標準ベルト | オプションベルト１ | オプションベルト２ | ベルトなし |
| 本体価格のみ | 本体価格＋￥3,000 | 本体価格＋￥5,500 | 本体価格−￥4,000 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜5 | 6〜9 | 10〜 |
| 値引率 | 基準単価 | 基準単価 | 3％ |
| 出荷日 | 通常 | ＋4日 | お見積り |
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
関連商品
| 商品名 | フルベルトタイプ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30 | GVシリーズ ヘッド駆動2溝フレーム（プーリ径30mm） | SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30 | SVシリーズ ヘッド駆動2溝フレーム（プーリ径30mm） |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 |
| 最大搬送重量（kg） | 15 | 15 | 15 | 15 | 15 | 15 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
詳細情報
基本情報
ベルト幅≒フレーム幅。コンベヤの全面を搬送面として使用できるフルベルトタイプのコンベヤです。桟付ベルトを使用することにより、蛇行を抑制します。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
コンベヤ技術関連情報
ベルト交換方法
ミスミコンベヤヘッド駆動タイプにおける平ベルト交換方法
その他の技術情報について
メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。
ミスミコンベヤ選定サイト
商品担当おすすめ
平ベルトコンベヤ 【CVシリーズ】フルベルトタイプ 蛇行抑制桟付ヘッド駆動2溝フレーム Φ30のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメンテナンス用部品を購入出来ますか？
A
「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
Q基準搬送方向と逆に搬送したい
A
配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
