平ベルトコンベヤ フルベルトタイプ ヘッド駆動２溝フレーム φ３０
- 通常単価(税別)
- -
- 税込単価
- -
【オススメ】CVSFAの後継機種となるGVFAはこちら！ACブラシレスモータを...
詳細情報を確認する- ベルト種類
- 平ベルト
- 駆動位置
- ヘッド駆動
- 蛇行防止
- 蛇行防止クラウンプーリ
- 特徴
- フルベルトタイプ
- テールローラ径D（テール乗移り部R） (mm)
- 30
- ドライブローラ径 (mm)
- 30
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】ベルト仕様「HY（黄緑）」は2025年3月3日に販売終了となりました。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が30型番あります。

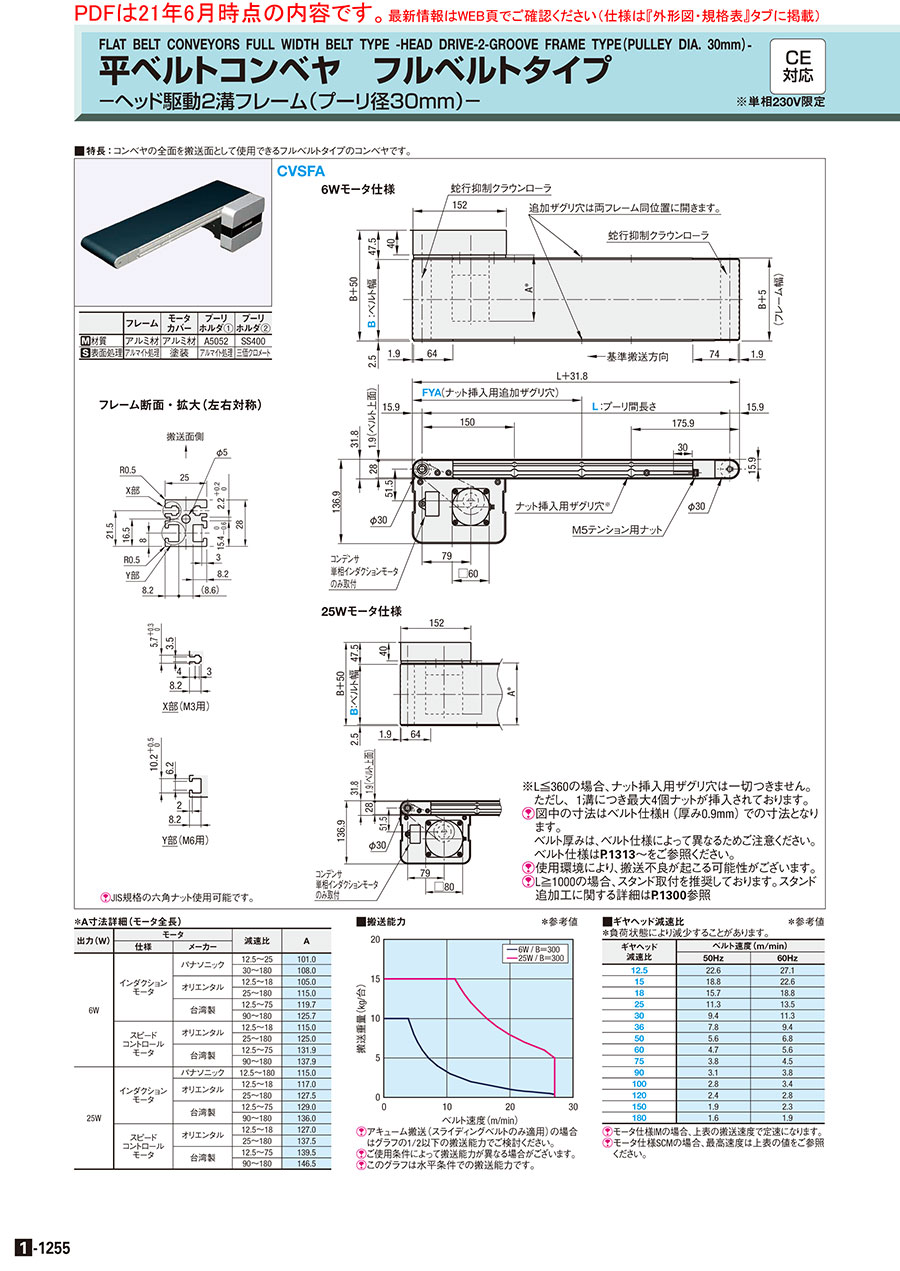

外形図・規格表
外形図
※フレーム幅は、フレーム精度・組付け誤差により差異が生じる可能性がございます。
・メンテナンス部品を探すには、コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。詳しい手順は
こちらをご参照ください。
こちらをご参照ください。
フレーム断面・拡大（左右対称）
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]JIS規格の六角ナット使用可能です。
CVSFA
6Wモータ仕様
6Wモータ仕様
[ ! ]A＊は下記 「＊A寸法詳細(モータ全長)」 表をご参照ください。
25Wモータ仕様
■材質・表面処理
| フレーム | モータカバー | プーリホルダ① | プーリホルダ② | |
| [ M ]材質 | アルミ材 | アルミ材 | A5052 | SS400 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | アルマイト処理 | 三価クロメート |
■機体重量
（モータ出力6Wの場合） (kg)
（モータ出力6Wの場合） (kg)
| 機長L(mm) | |||||
| ベルト幅 B(mm) | 500 | 750 | 1000 | 1500 | 2000 |
| 50 | 4.3 | 5 | 5.7 | 7 | 8.5 |
| 100 | 4.8 | 5.6 | 6.5 | 8 | 9.6 |
| 200 | 6 | 7.1 | 8.2 | 10.3 | 12.4 |
| 300 | 7.3 | 8.6 | 10 | 12.5 | 15.2 |
※表中の数値はあくまで目安となります。
ベルト種類、追加工などで変化する場合があります。
＊A寸法詳細（モータ全長）
出力(W) | モータ | 減速比 | A | |
仕様 | メーカ | |||
6W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 105.0 |
25〜180 | 115.0 | |||
台湾製 | 12.5〜75 | 119.7 | ||
90〜180 | 125.7 | |||
スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 115.0 | |
25〜180 | 125.0 | |||
台湾製 | 12.5〜75 | 131.9 | ||
90〜180 | 137.9 | |||
25W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 117.0 |
25〜180 | 127.5 | |||
台湾製 | 12.5〜75 | 129.0 | ||
90〜180 | 136.0 | |||
スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 127.0 | |
25〜180 | 137.5 | |||
台湾製 | 12.5〜75 | 139.5 | ||
90〜180 | 146.5 | |||
※L≦360の場合、ナット挿入用ザグリ穴は一切つきません。
ただし、1溝につき最大4個ナットが挿入されております。
[ ! ]図中の寸法はベルト仕様H(厚み0.9mm)での寸法となります。
ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちら～をご参照ください。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。
スタンド追加工に関する詳細はこちら参照
■搬送能力表
＊参考値
[ ! ]アキューム搬送 (スライディングベルト
のみ適用)の場合はグラフの1/2以下
の搬送能力でご検討ください。
[ ! ]ご使用条件によって搬送能力が異なる
場合がございます。
■ギヤヘッド減速比
＊負荷状態により減少することがあります。
＊参考値
| ギヤヘッド減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 12.5 | 22.6 | 27.1 |
| 15 | 18.8 | 22.6 |
| 18 | 15.7 | 18.8 |
| 25 | 11.3 | 13.5 |
| 30 | 9.4 | 11.3 |
| 36 | 7.8 | 9.4 |
| 50 | 5.6 | 6.8 |
| 60 | 4.7 | 5.6 |
| 75 | 3.8 | 4.5 |
| 90 | 3.1 | 3.8 |
| 100 | 2.8 | 3.4 |
| 120 | 2.4 | 2.8 |
| 150 | 1.9 | 2.3 |
| 180 | 1.6 | 1.9 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータのW数、ギヤヘッド減速比の選び方、搬送能力表の見方などは>>こちらをご参照ください。
[ ! ]その他コンベヤの選定方法については>>こちらをご参照ください。

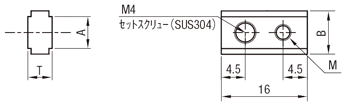

コンベヤ 溝部適用ナット
| 挿入位置 | Ｌ≦360の場合ザグリ穴はつきません。ナットは4個/1溝挿入済み Ｌ≧365は標準ザグリ穴がある為、ナットの挿入も付属もありません JIS規格六角ナット使用可能です（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | |||
| Y部 | JIS1種六角ナット | LBNR6 | M6 （並目） | 1.0 | コンベヤ用後入れナット （10個入り） | PACK-CHNT6-5 | M5 （並目） | 0.8 |
| ― | PACK-CHNT6-4 | M4 （並目） | 0.7 | |||||
| PACK-CHNT6-3 | M3 （並目） | 0.5 | ||||||
オリエンタルモーター スピードコントローラ外形図
6W/25W 共通
台湾モータ スピードコントローラ外形図
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「見積・注文」画面に直接ご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー選択 | − | FYA | |||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||||
| CVSFA GVSFA | − − | 100 100 | − − | 1000 1000 | − − | 25 25 | − − | T100 NV | − − | IM NM | − − | 25 NH | − − | H H | − − | B R | − | FYA500 | （モータ・ギヤヘッドなし） |
| 型式 | B 指定10mm単位 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が異なります。 | FYA (追加ザグリ穴) 指定5mm単位 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | ||||||||||
| CVSFA | 60〜300 | 280〜2000 | 6 25 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | 12.5 36 100 | 15 50 120 | 18 60 150 | 25 75 180 | 30 90 | H(一般用・緑) W(一般用・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) O(耐油仕様・紺) N(非粘着仕様・白) J(ベルトなし) ※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。 | B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる可能性があります。 | 190＜FYA＜L−210 ※ご指定ない場合、追加ザグリなしとなります。 |
| 25 | S200(三相) | IM(インダクションモータ) | |||||||||||
| 6 25 | NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | |||||||||
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]モータ・ギヤヘッドなしコンベヤの指定方法については >>こちら をご参照ください。
| ベルト仕様 | 標準ベルト(本体価格のみ) | オプションベルト1(＋￥3,000) | オプションベルト2(＋￥5,500) | ベルトなし(−￥4,000) |
| 一般用 | H(緑) W(白) HG(緑) | − | HBN(スカイブルー) | Ｊ (ベルトなし) |
| スライディング用 | G(緑) S(白) | − | − | |
| 傾斜搬送用 | LG(緑) LW(白) | − | − | |
| グリップ仕様 | − | GG(緑) GW(白) | GSN(緑) | |
| 耐油仕様 | O(紺) OH(緑) OG(緑) | OW(白) | ON(白) | |
| 非粘着仕様 | N(白) NS(白) | NB(スカイブルー) NBG(ライムグリーン) HH(緑) HW(白) | NWN(白) NＳN(スカイブルー) NGN(ライムグリーン) HBG(緑) HBW(白) BW(白) | |
| 食品搬送用 | F(白) | KW(白) KSB(スカイブルー) PHB(スカイブルー) | PHN(スカイブルー) PWN(白) KWN(白) | |
| 電子部品搬送用 | D(黒) DS(黒) | − | DG(黒) |
[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・F・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+97) / 1.002 / 1000 L＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
スピードコントロールモータ型番
| モータ | オリエンタルモータ | 台湾製モータ | ||||
| モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | モータユニット型番 | ギヤヘッド型番 ※□には減速比 が入ります | |||
| 出力 | 仕様 | 電圧 | ||||
| 6W | スピードコント ロールモータ | 単相100V | US206-401 | 2GN□□S | PACMSV-UT60-W6-V100 | PACMGXT60-□□ |
| 単相200V | US206-402 | PACMSV-UT60-W6-V200 | ||||
| 単相110V・115V | US206-401U2 | PACMSVW-UT60-W6-V110 | ||||
| 単相220V・230V | US206-402E2 | PACMSVW-UT60-W6-V220 | ||||
| 25W | スピードコント ロールモータ | 単相100V | US425-401 | 4GN□□S | PACMSV-UT80-W25-V100 | PACMGXT80-□□ |
| 単相200V | US425-402 | PACMSV-UT80-W25-V200 | ||||
| 単相110V・115V | US425-401U2 | PACMSVW-UT80-W25-V110 | ||||
| 単相220V・230V | US425-402E2 | PACMSVW-UT80-W25-V220 | ||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、 スピードコントロール用取り付けねじ、取扱説明書 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | ||||
追加工
追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | |
コード | |||||
MK | モータ位置勝手違い  | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉：MK | [ ! ]一部機種はMKを追加するこ とにより、関連する部品も変 更されます。 | CVSFA-100-1000-25-T100-IM- 25-H-B-FYA500-MK | 6,000 |
CW | モータカバー窓付きタイプ ヘッド駆動  | モーターカバー窓付きタイプに変更できます。 〈指定方法〉：CW | [ ! ]メンテナンス用に樹脂プレート 単品でも購入可能 詳細はこちら | CVSFA-100-1000-25-T100-IM- 25-H-B-FYA500-CW | 3,000 |
追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | |||||||||||||||||||||||||||||||||||||||||||
コード | |||||||||||||||||||||||||||||||||||||||||||||||
SCB | スピードコントローラ用ブラケット付属  ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付 ブラケットを付属します。 〈指定方法〉： SCB | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない 場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの 形状が異なります。 | CVSFA-100-1000-25- T100-SCM-25-H-B- FYA500-SCB | 800 | ||||||||||||||||||||||||||||||||||||||||||
ANT□ | 後入れナット付属  | ミスミコンベヤフレーム溝用の 後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT6-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVSFA-100-1000-25 -T100-SCM-25-H-B- FYA500-ANT6-Q8-4 |
| ||||||||||||||||||||||||||||||||||||||||||
TBM | 端子箱付モータ ■オリエンタルモーター仕様  | インダクションモータを端子箱 付きのタイプに変更します。 〈指定方法〉：TBM | [ ! ]オリエンタルモーター仕様のみ選定可能。 | CVSFA-100-1000-25- T100-SCM-25-H-B- FYA500-TBM | 5,000 | ||||||||||||||||||||||||||||||||||||||||||
追加工 | コンベヤ用スタンド追加 | 適用条件 | 指定例 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
コード | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨 しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された 仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、 ⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが 不要の場合は本追加工ではなく、 単品のCSTS、CSTWを ご注文ください。 （こちら,およびこちら） [ ! ]スタンドは部品を分割して発送 いたします。お客様にて 組立が必要です。 | CVSFA-100-1000-25- T100-SCM-25-H-B- FYA500-NA1-H800-PN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | CVSFA-200-1000-25- T100-SCM-25-H-B- FYA500-WA2-H800-P500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
\/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

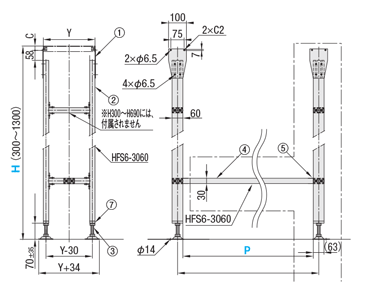

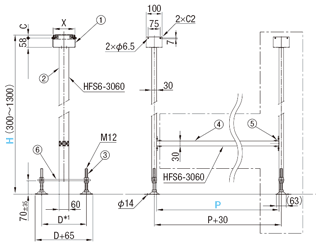

コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）
メンテナンス部品を探すには

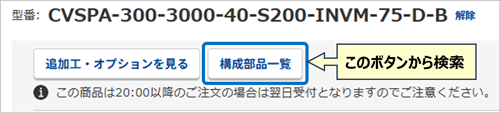

①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
①コンベヤ型番確定後、型番下に表示される「構成部品一覧」ボタンを押してください。
②構成部品一覧と展開図(立体分解図)が表示されます。
③展開図にて必要部品の展開図番号を確認し、構成部品一覧からお選び・ご購入いただけます。
[ ! ]「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
カタログ規格外品サービスにてお見積り・お問い合わせください。
[ ! ]ミスミコンベヤのメンテナンス部品検索の方法は>>こちらでもご確認いただけます。
.gif){kind=icon}
外形図へ戻る規格外品サービスへのご案内
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | |||||||||||||||||
| L280～300 | Ｌ305～400 | Ｌ405～500 | Ｌ505～600 | Ｌ605～700 | Ｌ705～800 | L805～900 | Ｌ905～1000 | Ｌ1005～1100 | Ｌ1105～1200 | Ｌ1205～1300 | Ｌ1305～1400 | Ｌ1405～1500 | Ｌ1505～1600 | Ｌ1605～1700 | Ｌ1705～1800 | Ｌ1805～1900 | Ｌ1905～2000 | ||
| CVSFA | 60～100 | 85,370 | 87,890 | 89,040 | 91,460 | 92,510 | 93,660 | 95,030 | 96,080 | 98,390 | 99,330 | 100,380 | 101,540 | 102,590 | 105,000 | 106,260 | 107,310 | 108,260 | 109,410 |
| 110～150 | － | － | － | 94,400 | 95,340 | 96,600 | 97,860 | 98,910 | 101,750 | 102,900 | 103,950 | 105,000 | 106,050 | 108,990 | 110,150 | 111,300 | 112,250 | 113,300 | |
| 160～200 | － | － | － | － | 101,220 | 102,690 | 104,370 | 105,840 | 109,830 | 111,200 | 112,560 | 113,930 | 115,290 | 119,070 | 120,440 | 121,910 | 123,270 | 124,640 | |
| 210～250 | － | － | － | － | － | － | 107,730 | 109,100 | 113,610 | 114,980 | 116,340 | 117,810 | 119,180 | 123,590 | 125,160 | 126,530 | 127,890 | 129,260 | |
| 260～300 | － | － | － | － | － | － | － | 117,500 | 122,850 | 124,640 | 126,420 | 128,100 | 129,890 | 135,140 | 136,920 | 138,710 | 140,490 | 142,170 | |
モータ 仕様価格 | モータ出力 | 仕様 | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) |
6W | IM | 本体価格＋￥ 5,000 | 本体価格のみ | 本体価格－￥6,000 | |
25W | SCM | 本体価格＋￥11,000 | 本体価格＋￥6,000 |
| ベルト 仕様価格 | 標準ベルト | オプションベルト１ | オプションベルト２ | ベルトなし |
| 本体価格のみ | 本体価格＋￥3,000 | 本体価格＋￥5,500 | 本体価格−￥4,000 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜5 | 6〜9 | 10〜 |
| 値引率 | 基準単価 | 基準単価 | 3％ |
| 出荷日 | 通常 | ＋4日 | お見積り |
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
コンベヤ構成部品
関連商品
| 種類 | GVシリーズ フルベルトタイプ ヘッド駆動2溝フレーム（プーリ径30mm） | SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）- | SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30 | SVシリーズ ヘッド駆動2溝フレーム（プーリ径30mm） | モータ内蔵タイプ 3溝フレーム φ70 |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | ヘッド駆動 | 内部駆動 |
| 最大搬送重量（kg） | 15 | 15 | 15 | 15 | 15 | 10 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
- ( - ) | 8日目 |
- ( - ) | 14日目 |
- ( - ) | 40日目 |
- ( - ) | 40日目 |
- ( - ) | 30日目 |
- ( - ) | 30日目 |
詳細情報
基本情報
【オススメ】CVSFAの後継機種となるGVFAはこちら！ACブラシレスモータを搭載したGVFA2はこちら！
CVSFAと比較し駆動部をコンパクトな構造とした、ほぼ全面を搬送面として使用できるコンベヤです。
また、メンテナンス性の向上、ミスミアルミフレーム5シリーズの溝形状を採用による豊富なアクセサリーが利用可能などメリット盛り沢山です。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】ベルト仕様「HY（黄緑）」は2025年3月3日に販売終了となりました。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
- 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
コンベヤ技術関連情報
ベルト交換方法
ミスミコンベヤヘッド駆動タイプにおける平ベルト交換方法
その他の技術情報について
メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。
ミスミコンベヤ選定サイト
商品担当おすすめ
平ベルトコンベヤ フルベルトタイプ ヘッド駆動２溝フレーム φ３０のレビュー
シールの搬送用
4
4.02020/12/16
自動車製造ラインで使用する、シールの搬送用コンベアに、この平ベルトコンベア（CVSFA）を使用しました。搬送用モーターに...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qメンテナンス用部品を購入出来ますか？
A
「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
Q基準搬送方向と逆に搬送したい
A
配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付ヘッド駆動２溝フレーム φ３０
4.5通常出荷日:11日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）
4.7通常出荷日:在庫品1日目
ミスミ
タイミングベルトコンベヤ GVシリーズ ２列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.3通常出荷日:11日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ 中間駆動２溝フレーム φ３０
3.6通常出荷日:11日目～
ミスミ
平ベルトコンベヤ ＳＶシリーズ 蛇行抑制桟付中間駆動２溝フレーム φ３０
2.8通常出荷日:11日目～
ミスミ
タイミングベルトコンベヤ GVシリーズ 単列中間駆動２溝フレーム（プーリ径３０ｍｍ）
4.5通常出荷日:11日目～
ミスミ
平ベルトコンベヤ GVシリーズ ヘッド駆動２溝フレーム（プーリ径３０mm）
5通常出荷日:11日目～
ミスミ
平ベルトコンベヤ GVシリーズ フルベルトタイプ 中間駆動２溝フレーム（プーリ径３０ｍｍ）
5通常出荷日:11日目～
ミスミ
平ベルトコンベヤ モータ内蔵タイプ ２溝フレーム φ３２
2通常出荷日:11日目
