アジャスタパッド 完全固定タイプ
- chemSHERPA対応品あり
- 通常単価(税別)
- 770円～3,745円
- 税込単価
- 847円～4,120円
アンカーボルト打ち込み用の2穴をあけた仕様のアジャスタパッドです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

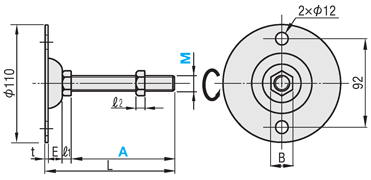

外形図・規格表
FJWNS（ステンレス）
[ ! ]ねじ軸は回転し、多少傾きます。
| Type | [ M ] 材質 | [ S ] 表面処理 |
| FJWN | SS400相当 | 三価クロメ−ト |
| FJWNS | SUS304相当 | 電解研磨 |
規格表
| 型式 |
| FJWN12−150 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | ℓ1 | ℓ2 | E | B | ｔ | M (並目) | 垂直耐荷重 (kN) | 質量 (g) | ￥基準単価 | ||
| Type | M(並目)－A | FJWN | FJWNS | |||||||||
| FJWN FJWNS | 10－75 | 107 | 7 | 8 | 23 | 17 | 2 | 10 | 4.3 | 239 | 609 | 1,260 |
| 10－100 | 132 | 251 | 630 | 1,313 | ||||||||
| 12－75 | 107.5 | 8 | 10 | 22.5 | 19 | 12 | 4.9 | 276 | 662 | 1,386 | ||
| 12－100 | 132.5 | 294 | 672 | 1,449 | ||||||||
| 12－125 | 157.5 | 310 | 704 | 1,502 | ||||||||
| 12－150 | 182.5 | 329 | 725 | 1,575 | ||||||||
| 16－75 | 109.5 | 10 | 13 | 24 | 16 | 5.9 | 377 | 788 | 1,722 | |||
| 16－100 | 134.5 | 407 | 809 | 1,775 | ||||||||
| 16－130 | 164.5 | 446 | 861 | 1,932 | ||||||||
| 16－150 | 184.5 | 473 | 893 | 2,016 | ||||||||
| 16－180 | 214.5 | 512 | 977 | 2,226 | ||||||||
| 20－100 | 136.5 | 13 | 16 | 21.5 | 30 | 20 | 8.8 | 587 | 1,008 | 2,289 | ||
| 20－130 | 166.5 | 653 | 1,050 | 2,468 | ||||||||
| 20－150 | 186.5 | 690 | 1,113 | 2,615 | ||||||||
| 20－180 | 216.5 | 752 | 1,229 | 2,961 | ||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
- |
796円 ( 876円 ) | 在庫品1日目当日出荷可能 |
- |
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
- |
849円 ( 934円 ) | 在庫品1日目当日出荷可能 |
- |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
- |
917円 ( 1,009円 ) | 在庫品1日目当日出荷可能 |
- |
997円 ( 1,097円 ) | 在庫品1日目当日出荷可能 |
- |
1,023円 ( 1,125円 ) | 在庫品1日目当日出荷可能 |
- |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
- |
1,129円 ( 1,242円 ) | 在庫品1日目当日出荷可能 |
- |
1,236円 ( 1,360円 ) | 在庫品1日目当日出荷可能 |
- |
1,275円 ( 1,403円 ) | 在庫品1日目当日出荷可能 |
- |
1,328円 ( 1,461円 ) | 在庫品1日目当日出荷可能 |
- |
1,407円 ( 1,548円 ) | 在庫品1日目当日出荷可能 |
- |
1,554円 ( 1,709円 ) | 在庫品1日目当日出荷可能 |
- |
1,593円 ( 1,752円 ) | 在庫品1日目当日出荷可能 |
|
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
|
1,753円 ( 1,928円 ) | 在庫品1日目当日出荷可能 |
|
1,833円 ( 2,016円 ) | 在庫品1日目当日出荷可能 |
|
1,899円 ( 2,089円 ) | 在庫品1日目当日出荷可能 |
|
1,992円 ( 2,191円 ) | 在庫品1日目当日出荷可能 |
|
2,178円 ( 2,396円 ) | 在庫品1日目当日出荷可能 |
|
2,245円 ( 2,470円 ) | 在庫品1日目当日出荷可能 |
|
2,443円 ( 2,687円 ) | 在庫品1日目当日出荷可能 |
|
2,550円 ( 2,805円 ) | 在庫品1日目当日出荷可能 |
|
2,816円 ( 3,098円 ) | 在庫品1日目当日出荷可能 |
|
2,895円 ( 3,185円 ) | 在庫品1日目当日出荷可能 |
|
3,122円 ( 3,434円 ) | 在庫品1日目当日出荷可能 |
|
3,308円 ( 3,639円 ) | 在庫品1日目当日出荷可能 |
|
3,745円 ( 4,120円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
アンカーボルト打ち込み用の2穴をあけた仕様のアジャスタパッドです。
