ミスミ

本商品の使用例

５シリーズ（溝幅６ｍｍ）用薄型ブラケット

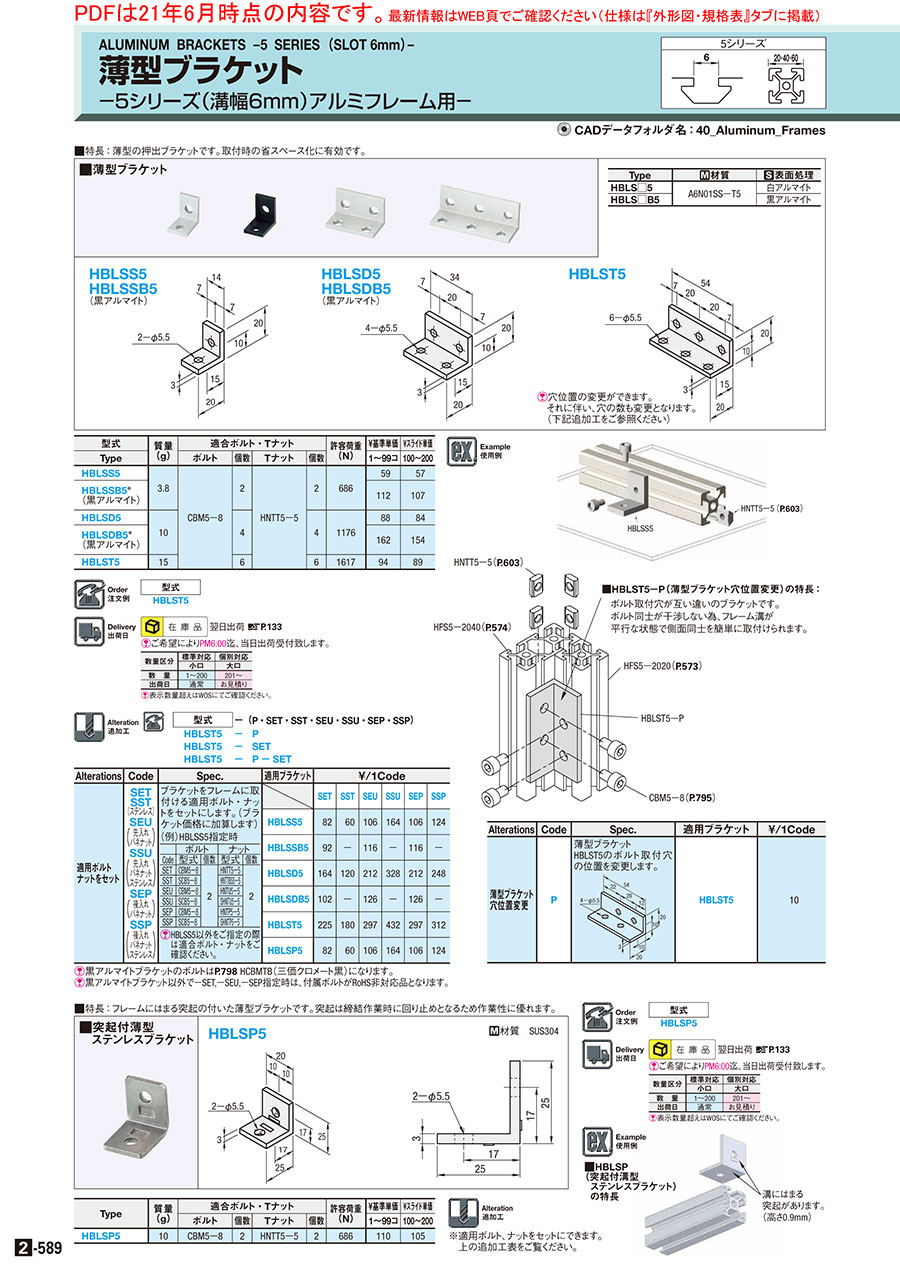

カタログ |P.2-589

規格拡大
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（50件）

通常単価(税別): 66円～597円

税込単価: 73円～657円

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

脱脂洗浄精密洗浄

ミスミ

【クリーン洗浄品】５シリーズ（溝幅６ｍｍ）用薄型ブラケット

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット

4.6

通常価格(税別)： 70円 (税込価格：77円)

通常出荷日：在庫品1日目

薄型の押出ブラケットです。取付時の省ｽﾍﾟｰｽ化に有効です。追加工で穴位置の変...

詳細情報を確認する

詳細材質
A6N01SS-T5
ブラケット種類
薄型ブラケット
シリーズ
ミスミ　5シリーズ（溝幅6mm）
突起位置選択
突起なし
直角度
基準なし
カバー取付け穴追加工
無
適合ボルト
M5ボルト

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が36型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HBLSS5
HBLSSB5
(黒アルマイト)

HBLSD5
HBLSDB5
(黒アルマイト)

HBLST5

[ ! ]穴位置の変更ができます。
それに伴い、穴の数も変更となります。
(下記追加工をご参照ください)

Type	[ M ]材質	[ S ]表面処理
HBLS□5	A6N01SS−T5	白アルマイト
HBLS□B5	A6N01SS−T5	黒アルマイト

規格表

型式

HBLST5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式	質量 (g)	適合ボルト・Tナット				許容荷重 (N)	￥基準単価	￥スライド単価
Type		ボルト	個数	Tナット	個数		1〜99コ	100〜200
HBLSS5	3.8	CBM5−8	2	HNTT5−5	2	686	63	61
HBLSSB5 (黒アルマイト)							119	114
HBLSD5	10		4		4	1176	94	89
HBLSDB5 (黒アルマイト)							173	164
HBLST5	15		6		6	1617	100	95

追加工

型式	−	(P・SET・SST・SEU・SSU・SEP・SSP)
HBLST5	−	P
HBLST5	−	SET
HBLST5	−	P − SET

Alterations

Code

Spec.

適用ブラケット

￥/1Code

適用ボルト
ナットをセット

SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)

ブラケットをフレームに取付ける適用
ボルト・ナットをセットにします。
(ブラケット価格に加算します)
(例)HBLSS5指定時

	ボルト		ナット
Code	型式	個数	型式	個数
SET	CBM5－8	2	HNTT5－5	2
SST	SCB5－8		HNTTBS5－5
SEU	CBM5－8		HNTU5－5
SSU	SCB5－8		SHNTU5－5
SEP	CBM5－8		HNTP5－5
SSP	SCB5－8		SHNTP5－5

[ ! ]HBLSS5以外をご指定の際は適合
ボルト・ナットをご確認ください。

－

SET

SST

SEU

SSU

SEP

SSP

HBLSS5

106

164

106

124

HBLSSB5

−

116

−

116

−

HBLSD5

164

120

212

328

212

248

HBLSDB5

102

−

126

−

126

−

HBLST5

225

180

297

432

297

312

HBLSP5

106

164

106

124

[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB(三価クロメート黒)になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応品となります。

Alterations	Code	Spec.	適用ブラケット	￥/1Code
薄型ブラケット穴位置変更	P	薄型ブラケット HBLST5のボルト取付穴の位置を変更します。	HBLST5	10

追加工詳細

■適応ボルト・ナットセット詳細

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM5-8	鉄	先入れ	HNTT5-5	鉄	無し
SST	SCB5-8	ステンレス	先入れ	HNTTBS5-5	ステンレス	無し
SEU	CBM5-8	鉄	先入れ	HNTU5-5	鉄	有り
SSU	SCB5-8	ステンレス	先入れ	SHNTU5-5	ステンレス	有り
SEP	CBM5-8	鉄	後入れ	HNTP5-5	鉄	有り
SSP	SCB5-8	ステンレス	後入れ	SHNTP5-5	ステンレス	有り

■薄型ブラケット穴位置変更タイプ（-P）

薄型ブラケットのボルト取付穴位置を変更します。
穴位置変更対応：HBLST5（3つ穴タイプ）のみ（穴位置変更に伴い、穴数が2つになります）

Point！
①ボルト同士が干渉しないため、フレーム溝が
平行な状態で側面同士を簡単に取り付け可能。

②低コストで、薄型ブラケットのため、取り付け
部分の省スペース化を実現！

使用例

■HBLST5-P（薄型ブラケット穴位置変更）の特長
ボルト取付穴が互い違いのブラケットです。
ボルト同士が干渉しないため、フレーム溝が平行な状態で
側面同士を簡単に取付けられます。

商品名	型式例
薄型ブラケット	HBLSS5-SET
アルミフレーム	HFS5-2020

商品名	型式例
薄型ブラケット	HBLST5-P-SET
アルミフレーム	HFS5-2020
アルミフレーム	HFS5-2040

お客さまの声

締結方法の選択肢が広がりました。
他メーカーの類似品と比べ価格も安いため、また購入したいです。
薄型のため見た目もすっきりと締結ができ満足しています。

類似商品

■5シリーズ-1列溝-押出型ブラケット

商品名	薄型ブラケット	厚型ブラケット	極厚型ブラケット	厚型ブラケット	偏芯ブラケット	異種サイズフレーム接続ブラケット	不等辺ブラケット
製品写真
特長	クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。	アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。	厚型ブラケットとボルトの本数が同じでより強固に接続できます。	1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。	穴位置が偏芯しており、側面にプレートを付ける際、3mm厚のプレートもフレーム面と面イチで取付可能です。	取付穴が互い違いのタイプです。20角と30角のフレームを接続可能なタイプです。	縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。
許容荷重	686	833	833	1176	833	-	1004
代表型式	本商品	HBLTS5	HBLUS5	HBLTSW5	HBLTH5	HBLTS6-5L	HBLTF5
代表型式	HBLSP5 （突起付き）	HBKTS5 （直角加工タイプ）	HBKUS5 （直角加工タイプ）	HBLTSW5	HBLTH5	HBLTS6-5L	HBLTF5

技術情報

■ブラケット許容荷重の考え方

左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）	A6N01SS-T5
引張り強さ（N/mm²）	245以上
耐力（N/mm²）	205以上
縦弾性係数（N/mm²）	69972
ブリネル硬度（HB）	88
表面処理	アルマイト処理9μm以上

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

環境対応

適用フレーム幅

(mm)

適用溝数

表面処理

ブラケットタイプ

付属品

フレーム接続穴数

RoHS?

最小発注数量

RoHS対応（10物質）	40	2列溝	白アルマイト	薄型ブラケット	無	4	10	1個
-	40	2列溝	白アルマイト	薄型ブラケット	SEP(ボルト・後入れバネナットセット)	4	-	1個
-	40	2列溝	白アルマイト	薄型ブラケット	SET(ボルト・ナットセット)	4	-	1個
-	40	2列溝	白アルマイト	薄型ブラケット	SEU(ボルト・先入れバネナットセット)	4	-	1個
RoHS対応（10物質）	40	2列溝	白アルマイト	薄型ブラケット	SSP(ステンレスボルト・後入れバネナットセット)	4	10	1個
RoHS対応（10物質）	40	2列溝	白アルマイト	薄型ブラケット	SST(ステンレスボルト・ナットセット)	4	10	1個
RoHS対応（10物質）	40	2列溝	白アルマイト	薄型ブラケット	SSU(ステンレスボルト・先入れバネナットセット)	4	10	1個
RoHS対応（10物質）	40	2列溝	黒アルマイト	薄型ブラケット	無	4	10	1個
RoHS対応（10物質）	40	2列溝	黒アルマイト	薄型ブラケット	SEP(ボルト・後入れバネナットセット)	4	10	1個
RoHS対応（10物質）	40	2列溝	黒アルマイト	薄型ブラケット	SET(ボルト・ナットセット)	4	10	1個
RoHS対応（10物質）	40	2列溝	黒アルマイト	薄型ブラケット	SEU(ボルト・先入れバネナットセット)	4	10	1個
RoHS対応（10物質）	20	1列溝	白アルマイト	薄型ブラケット	無	2	10	1個
-	20	1列溝	白アルマイト	薄型ブラケット	SEP(ボルト・後入れバネナットセット)	2	-	1個
-	20	1列溝	白アルマイト	薄型ブラケット	SET(ボルト・ナットセット)	2	-	1個
-	20	1列溝	白アルマイト	薄型ブラケット	SEU(ボルト・先入れバネナットセット)	2	-	1個
RoHS対応（10物質）	20	1列溝	白アルマイト	薄型ブラケット	SSP(ステンレスボルト・後入れバネナットセット)	2	10	1個
RoHS対応（10物質）	20	1列溝	白アルマイト	薄型ブラケット	SST(ステンレスボルト・ナットセット)	2	10	1個
RoHS対応（10物質）	20	1列溝	白アルマイト	薄型ブラケット	SSU(ステンレスボルト・先入れバネナットセット)	2	10	1個
RoHS対応（10物質）	20	1列溝	黒アルマイト	薄型ブラケット	無	2	10	1個
RoHS対応（10物質）	20	1列溝	黒アルマイト	薄型ブラケット	SEP(ボルト・後入れバネナットセット)	2	10	1個
RoHS対応（10物質）	20	1列溝	黒アルマイト	薄型ブラケット	SET(ボルト・ナットセット)	2	10	1個
RoHS対応（10物質）	20	1列溝	黒アルマイト	薄型ブラケット	SEU(ボルト・先入れバネナットセット)	2	10	1個
RoHS対応（10物質）	60	3列溝	白アルマイト	薄型ブラケット	無	6	10	1個
RoHS対応（10物質）	60	3列溝	白アルマイト	薄型ブラケット　穴位置変更タイプ	無	6	10	1個
-	60	3列溝	白アルマイト	薄型ブラケット　穴位置変更タイプ	SEP(ボルト・後入れバネナットセット)	6	-	1個
-	60	3列溝	白アルマイト	薄型ブラケット　穴位置変更タイプ	SET(ボルト・ナットセット)	6	-	1個
-	60	3列溝	白アルマイト	薄型ブラケット　穴位置変更タイプ	SEU(ボルト・先入れバネナットセット)	6	-	1個
RoHS対応（10物質）	60	3列溝	白アルマイト	薄型ブラケット　穴位置変更タイプ	SSP(ステンレスボルト・後入れバネナットセット)	6	10	1個
RoHS対応（10物質）	60	3列溝	白アルマイト	薄型ブラケット　穴位置変更タイプ	SST(ステンレスボルト・ナットセット)	6	10	1個
RoHS対応（10物質）	60	3列溝	白アルマイト	薄型ブラケット　穴位置変更タイプ	SSU(ステンレスボルト・先入れバネナットセット)	6	10	1個
-	60	3列溝	白アルマイト	薄型ブラケット	SEP(ボルト・後入れバネナットセット)	6	-	1個
-	60	3列溝	白アルマイト	薄型ブラケット	SET(ボルト・ナットセット)	6	-	1個
-	60	3列溝	白アルマイト	薄型ブラケット	SEU(ボルト・先入れバネナットセット)	6	-	1個
RoHS対応（10物質）	60	3列溝	白アルマイト	薄型ブラケット	SSP(ステンレスボルト・後入れバネナットセット)	6	10	1個
RoHS対応（10物質）	60	3列溝	白アルマイト	薄型ブラケット	SST(ステンレスボルト・ナットセット)	6	10	1個
RoHS対応（10物質）	60	3列溝	白アルマイト	薄型ブラケット	SSU(ステンレスボルト・先入れバネナットセット)	6	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

98円 ( 108円 )	在庫品1日目当日出荷可能	SL-HBLSD5
334円 ( 367円 )	在庫品1日目当日出荷可能	SL-HBLSD5
281円 ( 309円 )	在庫品1日目当日出荷可能	SL-HBLSD5
334円 ( 367円 )	在庫品1日目当日出荷可能	SL-HBLSD5
374円 ( 411円 )	在庫品1日目当日出荷可能	SL-HBLSD5-SSP
232円 ( 255円 )	在庫品1日目当日出荷可能	SL-HBLSD5-SST
463円 ( 509円 )	在庫品1日目当日出荷可能	SL-HBLSD5-SSU
181円 ( 199円 )	在庫品1日目当日出荷可能	SL-HBLSDB5
321円 ( 353円 )	在庫品1日目当日出荷可能	SL-HBLSDB5
295円 ( 325円 )	在庫品1日目当日出荷可能	SL-HBLSDB5
321円 ( 353円 )	在庫品1日目当日出荷可能	SL-HBLSDB5
66円 ( 73円 )	在庫品1日目当日出荷可能	SL-HBLSS5
184円 ( 202円 )	在庫品1日目当日出荷可能	SL-HBLSS5
157円 ( 173円 )	在庫品1日目当日出荷可能	SL-HBLSS5
184円 ( 202円 )	在庫品1日目当日出荷可能	SL-HBLSS5
204円 ( 224円 )	在庫品1日目当日出荷可能	SL-HBLSS5-SSP
133円 ( 146円 )	在庫品1日目当日出荷可能	SL-HBLSS5-SST
249円 ( 274円 )	在庫品1日目当日出荷可能	SL-HBLSS5-SSU
124円 ( 136円 )	在庫品1日目当日出荷可能	SL-HBLSSB5
254円 ( 279円 )	在庫品1日目当日出荷可能	SL-HBLSSB5
226円 ( 249円 )	在庫品1日目当日出荷可能	SL-HBLSSB5
254円 ( 279円 )	在庫品1日目当日出荷可能	SL-HBLSSB5
105円 ( 116円 )	在庫品1日目当日出荷可能	SL-HBLST5
116円 ( 128円 )	在庫品1日目当日出荷可能	SL-HBLST5-P
446円 ( 491円 )	在庫品1日目当日出荷可能	SL-HBLST5
367円 ( 404円 )	在庫品1日目当日出荷可能	SL-HBLST5
446円 ( 491円 )	在庫品1日目当日出荷可能	SL-HBLST5
463円 ( 509円 )	在庫品1日目当日出荷可能	SL-HBLST5-P-SSP
317円 ( 349円 )	在庫品1日目当日出荷可能	SL-HBLST5-P-SST
597円 ( 657円 )	在庫品1日目当日出荷可能	SL-HBLST5-P-SSU
435円 ( 479円 )	在庫品1日目当日出荷可能	SL-HBLST5
356円 ( 392円 )	在庫品1日目当日出荷可能	SL-HBLST5
435円 ( 479円 )	在庫品1日目当日出荷可能	SL-HBLST5
452円 ( 497円 )	在庫品1日目当日出荷可能	SL-HBLST5-SSP
306円 ( 337円 )	在庫品1日目当日出荷可能	SL-HBLST5-SST
586円 ( 645円 )	在庫品1日目当日出荷可能	SL-HBLST5-SSU

基本情報

薄型の押出ブラケットです。取付時の省ｽﾍﾟｰｽ化に有効です。追加工で穴位置の変更が可能です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～200	201～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

概要・仕様

～穴位置ずれタイプ（HBLST5-P）をご検討中のお客様へ～
アルミフレームの側面同士の締結に！
ミスミ初のボルト取り付け穴が互い違いの薄型ブラケット

※絞り込み条件より
【ブラケット：薄型ブラケット穴位置変更タイプ】を選択してください。

※以下内容は穴位置ずれブラケット「HBLST5-P」についての内容となります。

こんなお悩みございませんか？

お悩み　1	1列溝のフレーム同士を平行に90度にした構成で設計したい
お悩み　2	2列溝と1列溝のフレームでフレーム同士を平行に90度締結する際、背面に板金プレートで締結するしかなく不安があった
お悩み　3	安くコンパクトにフレームの側面同士を締結したい

５シリーズ（溝幅６ｍｍ）用薄型ブラケット:関連画像

薄型ブラケット　穴位置変更タイプで解決！

解決	ボルト同士が干渉しない為、フレーム溝が平行な状態で側面同士を簡単に取付け可能！

解決	低コスト！さらに薄型ブラケットの為、取付け部分の省スペース化を実現！

商品特長

お客様の声

締結方法の選択肢が広がりました。

他メーカーの類似品と比べ価格も安いため、また購入したいです。

薄型のため見た目もすっきりと締結ができ満足しています。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット
6シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。
ミスミ
５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット
5シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。
ミスミ
８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット
8シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

５シリーズ（溝幅６ｍｍ）用薄型ブラケットのレビュー

4.5平均満足度：4.550件のレビュー

星5
64%
星4
26%
星3
10%
星2
0%
星1
0%

ハンディ治具に使用

満足度：5.02025/12/01

軽量・省スペースを留意しなければならない箇所には重宝しています。

0人が参考にしています。

組付け

満足度：5.02023/06/14

そこまで強度のいらない箇所には安価でシンプルで使いやすいブラケットだと思います。

0人が参考にしています。

実験装置

満足度：4.02023/06/07

今まで接続部品を自作していたが、多種類の接続部品が選べるので、重宝します。

0人が参考にしています。

カバー固定

満足度：5.02023/05/31

小型検査装置の上部のカバーの取り付けに使用しています。小さくて邪魔にならず助かります

0人が参考にしています。

アルミフレームの固定に

満足度：5.02023/05/28

そこまで強度のいらない箇所には安価でシンプルで使いやすいブラケットだと思います。

0人が参考にしています。

50件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品５シリーズ（溝幅６ｍｍ）用薄型ブラケット	６シリーズ（溝幅８ｍｍ）用薄型ブラケット	８－４５シリーズ（溝幅１０ｍｍ）用薄型ブラケット	８シリーズ（溝幅１０ｍｍ）用薄型ブラケット	５シリーズ（溝幅６ｍｍ）用突起付薄型ステンレスブラケット	６シリーズ（溝幅８ｍｍ）用薄型ステンレスブラケット
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	66円-	75円 -	192円 -	119円 -	130円 -	130円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
詳細材質	A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	SUS304	SUS304
ブラケット種類	薄型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット	薄型ブラケット
シリーズ	ミスミ　5シリーズ（溝幅6mm）	ミスミ　6シリーズ（溝幅8mm）	ミスミ　8-45シリーズ（溝幅10mm）	ミスミ　8シリーズ（溝幅10mm）	ミスミ　5シリーズ（溝幅6mm）	ミスミ　6シリーズ（溝幅8mm）
突起位置選択	突起なし	突起なし	突起なし	突起なし	両側突起付き	突起なし
直角度	基準なし	基準なし	基準なし	基準なし	基準なし	基準なし

よく一緒に購入される商品

ミスミ
５シリーズ（溝幅６ｍｍ）　アルミフレーム…3.9
通常価格(税別) : 156円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
アルミフレーム 5シリーズ Nタイプ正…0
通常価格(税別) : 1,703円-
通常出荷日 : 1日目
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）用　アルミフレー…4.5
通常価格(税別) : 47円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）　－１列溝用－　…4.5
通常価格(税別) : 70円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）　２０・２５・４…4.4
通常価格(税別) : 72円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）　２０・２５・４…4.3
通常価格(税別) : 456円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
フラットフレームツバつきタイプ用フレーム…4.7
通常価格(税別) : 144円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）用角度付きブラケ…4.5
通常価格(税別) : 181円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
５シリーズ（溝幅６ｍｍ）　２０角コーナー…4.4
通常価格(税別) : 481円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

直角接続ブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

商品名	アルミフレーム	ブラインドジョイント	フレームキャップ	溝カバー	ナット
写真
カタログページ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

絞り込み条件

環境対応

適用フレーム幅(mm)

適用溝数

表面処理

ブラケットタイプ

付属品

フレーム接続穴数

タイプ

CAD

出荷日

５シリーズ（溝幅６ｍｍ）用薄型ブラケット

ご注意

外形図・規格表

規格表

追加工

追加工詳細

使用例

お客さまの声

類似商品

技術情報

関連商品

アルミフレーム 総合情報ページ

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

概要・仕様

商品特長

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

直角接続ブラケットカテゴリの売れ筋ランキング

技術サポート窓口

アルミフレーム総合情報ページ

この商品に関連するミスミユニット事例その他の事例を探す
