ミスミ

5シリーズ(溝幅6mm)－1列溝用－押出厚型ブラケット（直角加工タイプ）

5シリーズ(溝幅6mm)－1列溝用－押出厚型ブラケット（直角加工タイプ）
  • chemSHERPA対応品あり
通常単価(税別)
140円～356円
税込単価
154円～392円
通常出荷日：在庫品1日目当日出荷可能

押出型ブラケットの底面に溝にはめ込む突起がついた直角加工タイプです。突起は締結作業時に回りとめとなる為...

詳細を確認
  • 【新商品】黒アルマイト塗装仕様のHBKTSTB5を、26年10月より発売いたします。
  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は26年7月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

5シリーズ(溝幅6mm)用薄型ブラケット

ミスミ

5シリーズ(溝幅6mm)用薄型ブラケット
通常価格(税別)： 69円 (税込価格：76円)

通常出荷日：在庫品1日目

よく一緒に見られています

5シリーズ(溝幅6mm)－1列溝用－突起付反転ブラケット

ミスミ

5シリーズ(溝幅6mm)－1列溝用－突起付反転ブラケット
通常価格(税別)： 73円 (税込価格：80円)

通常出荷日：在庫品1日目

未確定：候補が32型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

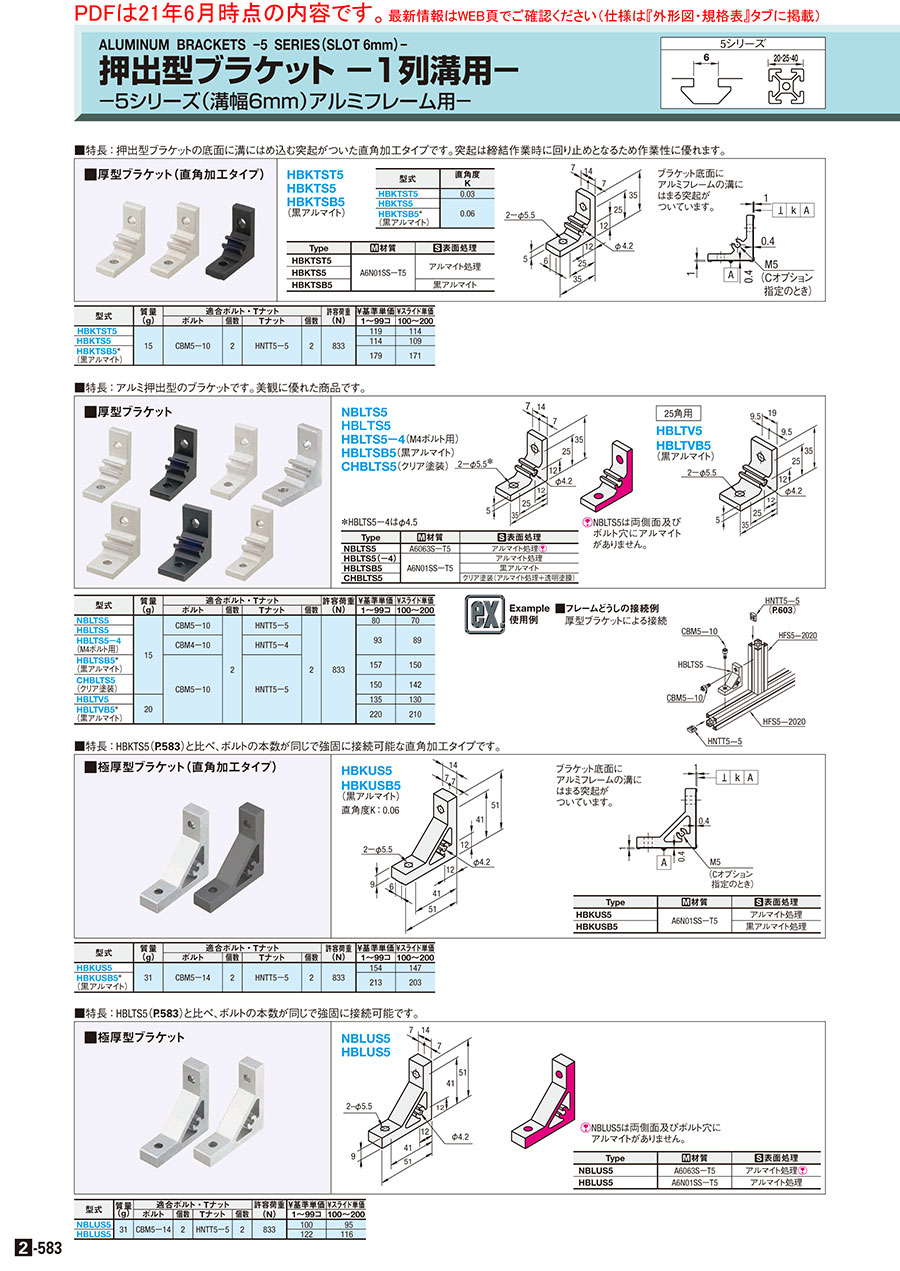

外形図・規格表

HBKTST5
HBKTSTB5(黒アルマイト)
HBKTS5
HBKTSB5(黒アルマイト)
ブラケット底面にアルミフレームの溝にはまる突起がついています。 ５シリーズ（溝幅６ｍｍ）　－１列溝用－　押出厚型ブラケット（直角加工タイプ）:関連画像
型式直角度K　　
HBKTST50.03
HBKTSTB5
(黒アルマイト)
HBKTS50.06
HBKTSB5
(黒アルマイト)
Type[ M ]材質[ S ]表面処理
HBKTST5A6N01SS-T5アルマイト処理
HBKTSTB5 黒アルマイト
HBKTS5 アルマイト処理
HBKTSB5黒アルマイト
＊黒アルマイト品のボルト用の穴内部に、表面処理の吊り跡が残る場合がございます。

規格表

型式
HBKTST5
・下表の価格表は26年7月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式質量
(g)		適合ボルト・ナット許容荷重
(N)		￥基準単価
Typeボルト個数ナット個数
HBKTST515CBM5-102HNTT5-52833152
HBKTSTB5
(黒アルマイト)		 HCBMTB5-10205
HBKTS5CBM5-10140
HBKTSB5
(黒アルマイト)		HCBMTB5-10220

追加工

型式-(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBKTS5-SET
HBKTS5-C-SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付用両面M5タップ穴を追加できます。
型式例：HBKTS5-C
(取付け用ねじこちらHCBM)
HBKTS533

AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルト・
ナットをセット		SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(ステンレス先入れバネナット)
SEP
(後入れバネナット)
SSP
(ステンレス後入れバネナット)
SEC
(座金組込ボルト・ナット)		       -SETSSTSEUSSUSEPSSPSEC
 ブラケットをフレームに取付ける適用ボルト・ナットをセット
にします。(ブラケット価格に加算します)		HBKTST59168118184118138138

 (例)HBKTS5指定時
  ボルトナット
 Code型式個数型式個数 HBKTSTB597-123-123--
 SETCBM5-102HNTT5-52
 SSTSCB5-10HNTTBS5-5
 SEUCBM5-10HNTU5-5
 SSUSCB5-10SHNTU5-5 HBKTS59167118183118138138
 SEPCBM5-10HNTP5-5
 SSPSCB5-10SHNTP5-5
 SECHCBST5-12HNTT5-5

  • [ ! ]HBKTS5以外をご指定の際はそれぞれの適合
    ボルト・ナットをご確認ください。

 		 HBKTSB597-123-123--



[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB(三価クロメート黒)です。

■適応ボルト・ナットセット詳細（単品購入可能です）
追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM5-10鉄先入れHNTT5-5鉄無し
SSTSCB5-10ステンレス先入れHNTTBS5-5ステンレス無し
SEUCBM5-10鉄先入れHNTU5-5鉄有り
SSUSCB5-10ステンレス先入れSHNTU5-5ステンレス有り
SEPCBM5-10鉄後入れHNTP5-5鉄有り
SSPSCB5-10ステンレス後入れSHNTP5-5ステンレス有り
SECHCBST5-12鉄（座金付き）先入れHNTT5-5鉄無し

商品特長

本商品は押出型ブラケットの底面にフレーム溝にはめ込む突起が付いた直角加工タイプです。
突起は締結作業時に回り止めとなるため作業性に優れます。

本商品は直角度を保証しています。
HBKTST5：直角度0.03
HBKTS5、HBKTSB5：直角度0.06

類似商品

商品名厚型ブラケット極厚型
ブラケット		厚型ブラケット
（穴2倍）		偏芯ブラケット異種サイズ
フレーム接続
ブラケット		不等辺
ブラケット		薄型ブラケット
製品写真

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像1_類似商品

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像2_類似商品

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像3_類似商品

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像4_類似商品

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像5_類似商品

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像6_類似商品

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像7_類似商品

特長アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。25角フレーム用があります。厚型ブラケットとボルトの本数が同じでより強固に接続できます。1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。25角フレーム用があります。穴位置が偏芯しており、側面にプレートを付ける際、5mm・3mm厚のプレートもフレーム面と面イチで取付可能です。取付穴が互い違いのタイプです。20角と30角のフレームを接続可能なタイプです。縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。
許容荷重8338331176833-1004686
代表型式HBLTS5HBLUS5HBLTSW5HBLTH5HBLTS6-5LHBLTF5HBLST5
本商品
（直角加工タイプ）		HBKUS5
（直角加工タイプ）		HBLSP5
（突起付き）
■押出型ブラケットと突起付きブラケットの違い
【本商品】押出型ブラケット

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像1_ブラケットの違い

・押出型ブラケットの材質A6N01SS-T5で、アルミ押出しで作成しています。表面にアルマイト処理を施しております。
・フレームと外観を統一したい際に有効です。埃のたまりにくい構造です。
・突起付きブラケットより強度がでるため、強度を必要とする箇所に最適です。
突起付きブラケット

5シリーズ（溝幅6mm） -1列溝用- 押出厚型ブラケット（直角加工タイプ） 関連画像2_ブラケットの違い

・突起付ブラケットは材質ADC12を型で作成したブラケットです。基本アルマイト処理なく同サイズの押出型ブラケットに比べ安価です。
・突起は締結作業時の回り止めとなるため、作業性に優れます。
・付加機能をつけたさまざまな種類のブラケットがあります。

技術情報

■ブラケット許容荷重の考え方


５シリーズ（溝幅６ｍｍ）　－１列溝用－　押出厚型ブラケット（直角加工タイプ） 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

関連商品
