6シリーズ(溝幅8mm)－1列溝用－押出異種サイズフレーム接続ブラケット
- 通常単価(税別)
- 201円～327円
- 税込単価
- 221円～360円
通常出荷日：在庫品1日目当日出荷可能
6シリーズ30角・5シリーズ20角フレームを接続可能なブラケットです。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

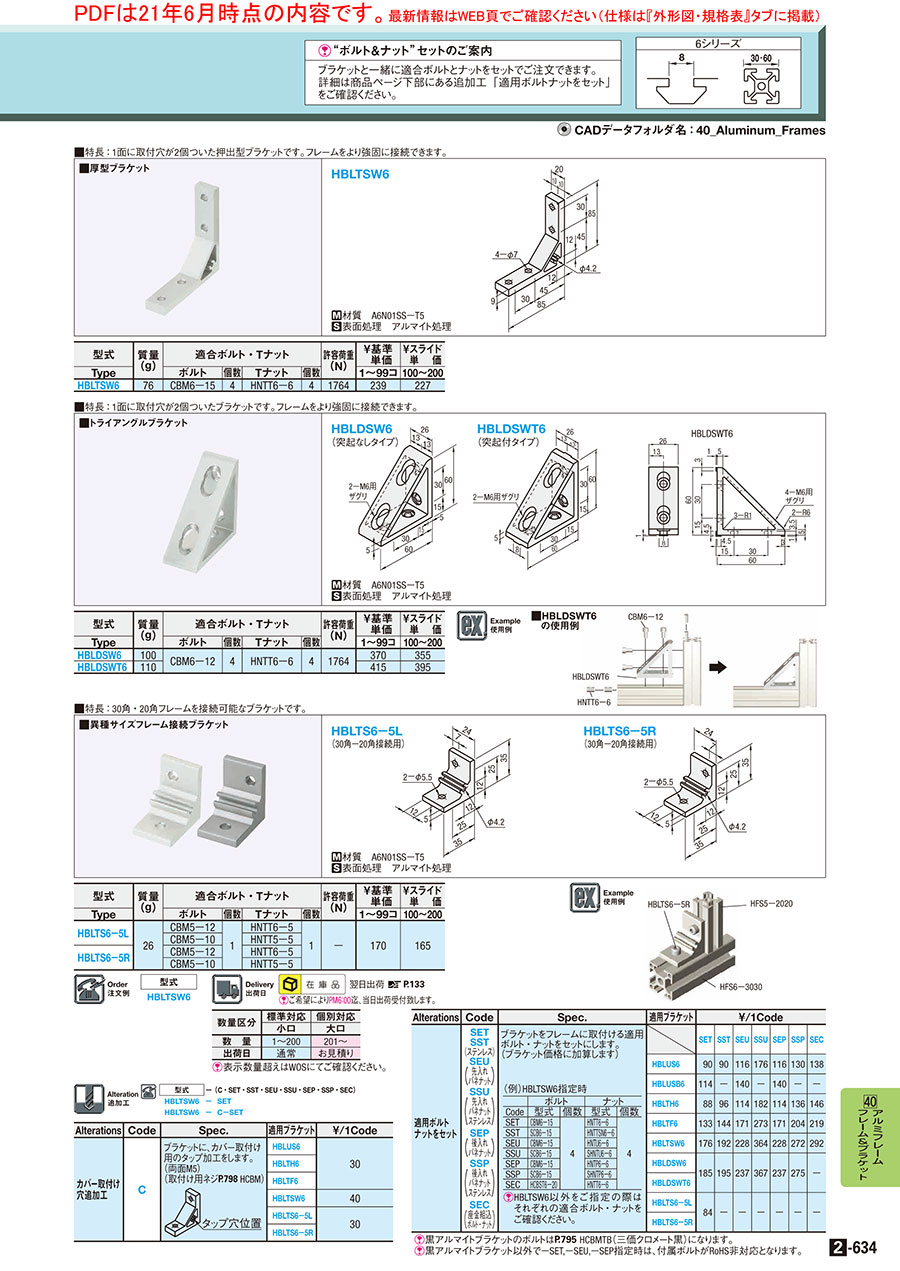

外形図・規格表
HBLTS6－5L
(30角－20角接続用)
(30角－20角接続用)
HBLTS6－5R
(30角－20角接続用)
(30角－20角接続用)
[ M ]材質：A6N01SS−T5 [ S ]表面処理：アルマイト処理
規格表
| 型式 |
| HBLTS6−5L |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
| 型式 | 質量 (g) | 適合ボルト・ナット | 許容荷重 (N) | ￥基準 単価 | ￥スライド 単 価 | |||
| Type | ボルト | 個数 | ナット | 個数 | 1〜99コ | 100〜200 | ||
| HBLTS6−5L | 26 | CBM5−12 | 1 | HNTT6−5 | 1 | − | 181 | 176 |
| CBM5−10 | HNTT5−5 | |||||||
| HBLTS6−5R | CBM5−12 | HNTT6−5 | ||||||
| CBM5−10 | HNTT5−5 | |||||||
追加工
| 型式 | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLTS6−5L HBLTS6−5L | − − | SET C−SET |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code |
| カバー取付け穴追加工 | C | ブラケットに、カバー取付用両面M5タップ穴を追加できます。 型式例：HBLTS6-5L-C (取付け用ネジこちら HCBM)  | HBLTS6－5L | 30 |
| HBLTS6－5R |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code | |||||||||||||||||||||||||||||||||||||||
| 適用ボルト ナットをセット | SET SST (ステンレス) SEU (先入れ バネナット) SSU (ステンレス先入れ バネナット) SEP (後入れ バネナット) SSP (ステンレス後入れ バネナット) SEC (座金組込 ボルト・ナット) | ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。 (ブラケット価格に加算します) (例)HBLTSW6指定時
[ ! ]HBLTSW6以外をご指定の際は規格表の適合ボルト・ナットをご確認ください。 | － | SET | SST | SEU | SSU | SEP | SSP | SEC | |||||||||||||||||||||||||||||||||
| HBLUS6 | 90 | 90 | 116 | 176 | 116 | 130 | 138 | ||||||||||||||||||||||||||||||||||||
| HBLUSB6 | 114 | − | 140 | − | 140 | − | − | ||||||||||||||||||||||||||||||||||||
| HBLTH6 | 88 | 96 | 114 | 182 | 114 | 136 | 146 | ||||||||||||||||||||||||||||||||||||
| HBLTF6 | 133 | 144 | 171 | 273 | 171 | 204 | 219 | ||||||||||||||||||||||||||||||||||||
| HBLTSW6 | 176 | 192 | 228 | 364 | 228 | 272 | 292 | ||||||||||||||||||||||||||||||||||||
| HBLDSW6 | 185 | 195 | 237 | 367 | 237 | 275 | − | ||||||||||||||||||||||||||||||||||||
| HBLDSWT6 | |||||||||||||||||||||||||||||||||||||||||||
| HBLTS6－5L | 84 | − | − | − | − | − | − | ||||||||||||||||||||||||||||||||||||
| HBLTS6－5R | |||||||||||||||||||||||||||||||||||||||||||
■適応ボルト・ナットセット詳細（単品購入可能です）
| 追加工 | ボルト | 材質 | 個数 | ナット | 種類 | 個数 |
|---|---|---|---|---|---|---|
| SET | CBM5-12 | 鉄 | 1 | HNTT6-5 | 先入れ/鉄 | 1 |
| CBM5-10 | 鉄 | 1 | HNTT5-5 | 先入れ/鉄 | 1 |
使用例
特長：取付穴が互い違いのタイプです。20角と30角のフレームを接続可能です。
アルミフレームの右側面を面一にする場合、HBLTS6-5Rを使用する。
（左側面を面一にする場合はHBLTS6-5Lを使用します。）
■フレーム右側を面一で接続する例
| 記号 | 商品名 | 型式 | 数量 |
|---|---|---|---|
| （1） | 5-6シリーズ締結ブラケット | HBLTS6-5R | 1 |
| （2） | 20×20アルミフレーム | HFS5-2020-長さ | 1 |
| （3） | 30×30アルミフレーム | HFS6-3030-長さ | 1 |
■ほかにも
| フレーム中央で接続する場合 5と6締結ブラインドブラケット | HBLBS6-5 | |
| 30角と40角フレームを接続する場合 8と6締結ブラケット | HBLTS8-6L | |
| 30角と45角フレームを接続する場合 8-45と6締結ブラケット | HBLTS845-6L | |
類似商品
| 商品名 | 異種サイズ フレーム接続 ブラケット | 厚型ブラケット | 極厚型 ブラケット | 厚型ブラケット/ トライアングル ブラケット | 偏芯ブラケット | 不等辺 ブラケット | 薄型ブラケット |
|---|---|---|---|---|---|---|---|
| 製品写真 |
|
|
|
|
|
|
|
| 特長 | 取付穴が互い違いのタイプです。20角と30角、40角・45角と30角のフレームを接続可能なタイプがあります。 | アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。 | 厚型ブラケットとボルトの本数が同じでより強固に接続できます。 | 1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。 | 穴位置が偏芯しており、側面にプレートを付ける際、3mm/5mm厚のプレートをフレーム面と合わせて取付可能です。 | 縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。 | クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。 |
| 許容荷重 | - | 1176 | 1176 | 1764 | 1176 | 1470 | 980/1568/2352 |
| 代表型式 | 本商品 | HBLTS6 | HBLUS6 | HBLTSW6（厚型） | HBLTH6 | HBLTF6 | HBLSS6 |
| HBLTS8-6L | HBKTST6 （直角加工タイプ） | HBKUS6 （直角加工タイプ） | HBLDSWT6 （トライアングル） | HBLSP6 （突起付き） |
■押出型ブラケットと突起付きブラケットの違い
| 【本商品】押出型ブラケット
| ・押出型ブラケットの材質A6N01SS-T5で、アルミ押出しで作成しています。表面にアルマイト処理を施しております。 ・フレームと外観を統一したい際に有効です。埃のたまりにくい構造です。 ・突起付きブラケットより強度がでるため、強度を必要とする箇所に最適です。 |
| 突起付きブラケット
| ・突起付ブラケットは材質ADC12を型で作成したブラケットです。基本アルマイト処理なく同サイズの押出型ブラケットに比べ安価です。 ・突起は締結作業時の回り止めとなるため、作業性に優れます。 ・付加機能をつけたさまざまな種類のブラケットがあります。 |
技術情報
■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
