ミスミ

スプロケット　６０Ｂ

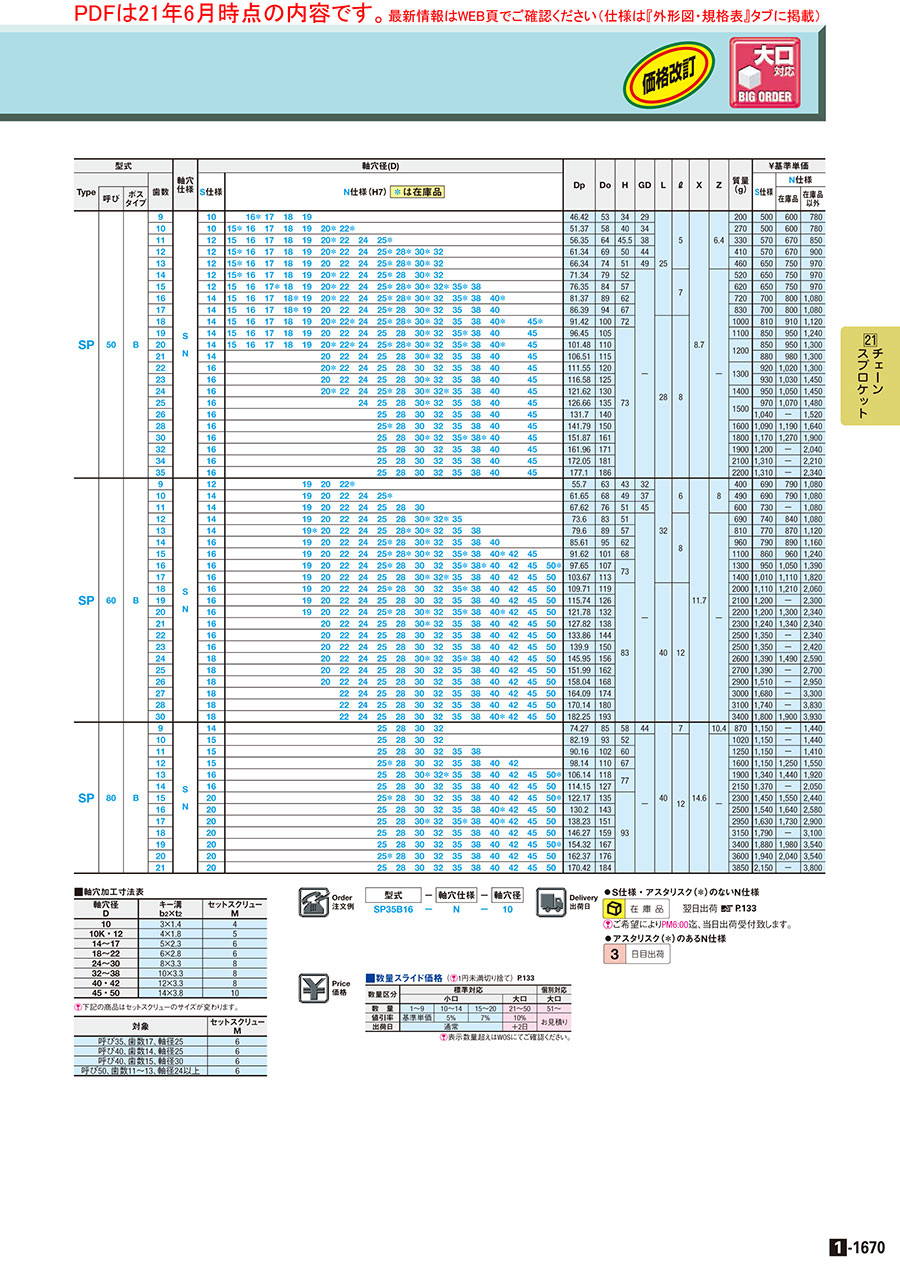

カタログ| P.1-1670

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～16日目一部当日出荷可能

軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

4.74.7

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

スプロケット　４０Ｂ

通常価格(税別)： 570円 (税込価格：627円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

スプロケット　５０Ｂ

通常価格(税別)： 870円 (税込価格：957円)

通常出荷日：在庫品1日目

未確定：候補が114型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

SP60B	軸穴仕様 S	軸穴仕様 N
	（粗加工）お客様任意加工品です。	（新JISキー＋タップ）


BSP60B	軸穴仕様 N
	（新JISキー＋タップ）


SSP60B	軸穴仕様 S	軸穴仕様 N
	（粗加工）お客様任意加工品です。	（新JISキー＋タップ）

[ ! ]刃先とキー溝のズレ(回転方向)は±0.5㎜

軸穴加工寸法表

軸穴径 D	キー溝 b2xt2	セットスクリュー M
10	3x1.4	4
10K・12	4x1.8	5
14~17	5x2.3	6
18~22	6x2.8	6
24～30	8x3.3	8
32～38	10x3.3
40・42	12x3.3
45・50	14x3.8	10

[ ! ]セットスクリューは軸穴仕様［Ｎ］のみ、2個付属します。
[ ! ]10Kは旧JIS規格です。

下記の寸法指定時はセットスクリューのサイズが変わります。

対象	セットスクリュー
	M(並目)	ピッチ
呼び35、歯数17、軸径25	6	1.0
呼び40、歯数14、軸径25
呼び40、歯数15、軸径30
呼び50、歯数11～13、軸径24以上

Type	[ M ]材質	[ S ]表面処理
SP60B	S45C相当 (歯先高周波焼入)	－
BSP60B	S45C相当 (歯先高周波焼入)	四三酸化鉄皮膜
SSP60B	SUS304相当	－

[ ! ]S型軸穴径の数値は目安であり、数値より－1㎜になる場合もございます。(下穴加工品)
[ ! ]マシンキー(平行キー)は付属しません。別途ご用意ください。>>こちら
[ ! ]チェーンとスプロケットの組み合わせは「呼び番号」を合わせてください。
例　チェーン：CHE40-236、スプロケット：RS40-1B9T など
※同じ呼び番号であれば、他社製の組み合わせも可能です。

規格表

型式	−	軸穴仕様	−	軸穴径
SP60B16	−	N	−	20
BSP60B16	−	N	−	20
SSP60B17	−	S	−	16

■適合チェーン選定方法>>こちら
チェーン伝動機構の技術情報>> こちら
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				軸穴仕様	軸穴径(D)																Dp	Do	H	GD	L	ℓ	X	Z	質量 (g)	￥基準単価
Type			歯数		S仕様	N仕様(H7) ＊は在庫品																								S仕様	N仕様
Type	呼び	ボスタイプ	歯数		S仕様	N仕様(H7) ＊は在庫品																								S仕様	在庫品	在庫品以外
SP	60	B	9	S N	12		19	20	22＊												55.7	63	43	32	32	6	11.7	8	400	720	830	1,130
			10		14		19	20	22	24	25＊										61.65	68	49	37					490	720	830	1,130
			11		14		19	20	22	24	25	28	30								67.62	76	51	45					600	770	－	1,130
			12		14		19	20	22	24	25	28	30＊	32＊	35						73.6	83	51	−		8		−	690	780	880	1,130
			13		14		19＊	20	22	24	25	28＊	30＊	32	35	38					79.6	89	57						810	810	910	1,180
			14		16		19	20	22	24	25＊	28	30＊	32	35	38	40				85.61	95	62						960	830	930	1,220
			15		16		19	20	22	24	25＊	28＊	30＊	32	35＊	38	40＊	42	45		91.62	101	68						1100	900	1,010	1,300
			16		16		19	20	22	24	25＊	28	30	32	35＊	38＊	40	42	45	50＊	97.65	107	73						1300	1,000	1,100	1,460
			17		16		19	20	22	24	25	28	30＊	32＊	35	38	40	42	45	50	103.67	113	73						1400	1,060	1,170	1,910
			18		16		19	20	22	24	25＊	28	30	32	35＊	38	40	42	45	50	109.71	119	83		40	12			2000	1,170	1,270	2,160
			19		16		19	20	22	24	25	28	30	32	35	38	40	42	45	50	115.74	126							2100	1,260	－	2,420
			20		16		19	20	22	24	25＊	28	30＊	32	35＊	38	40＊	42	45	50	121.78	132							2200	1,260	1,370	2,460
			21		16			20	22	24	25	28	30＊	32	35	38	40	42	45	50	127.82	138							2300	1,300	1,410	2,460
			22		16			20	22	24	25	28	30	32	35	38	40	42	45	50	133.86	144							2500	1,420	－	2,460
			23		16			20	22	24	25	28	30	32	35	38	40	42	45	50	139.9	150							2500	1,420	－	2,540
			24		18			20	22	24	25	28	30＊	32	35＊	38	40	42	45	50	145.95	156							2600	1,460	1,560	2,720
			25		18			20	22	24	25	28	30	32	35	38	40	42	45	50	151.99	162							2700	1,460	－	2,840
			26		18			20	22	24	25	28	30	32	35	38	40	42	45	50	158.04	168							2900	1,590	－	3,100
			27		18				22	24	25	28	30	32	35	38	40	42	45	50	164.09	174							3000	1,760	－	3,470
			28		18				22	24	25	28	30	32	35	38	40	42	45	50	170.14	180							3100	1,830	－	4,020
			30		18				22	24	25	28	30	32	35	38	40＊	42	45	50	182.25	193							3400	1,890	2,000	4,130

型式				軸穴仕様	軸穴径(D)																Dp	Do	H	GD	L	ℓ	X	Z	質量 (g)	￥基準単価
Type			歯数		S仕様	N仕様(H7) ＊は在庫品																								S仕様	N仕様
Type	呼び	ボスタイプ	歯数		S仕様	N仕様(H7) ＊は在庫品																								S仕様	在庫品	在庫品以外
BSP	60	B	9	N	−		19	20	22												55.7	63	43	32	32	6	11.7	8	400	−	－	1,530
			10				19	20	22	24	25										61.65	68	49	37					490	−	－	1,530
			11				19	20	22	24	25	28	30								67.62	76	51	45					600	−	－	1,530
			12				19	20＊	22	24	25	28	30	32	35						73.6	83	51	−		8		−	690	−	1,380	1,530
			13				19	20	22	24	25	28	30	32	35	38					79.6	89	57						810	−	－	1,600
			14				19	20＊	22	24	25	28	30	32	35	38	40				85.61	95	62						960	−	1,480	1,650
			15				19	20	22	24	25	28	30	32	35	38	40	42	45		91.62	101	68						1100	−	－	1,760
			16				19	20	22	24	25＊	28	30	32	35	38	40	42	45	50	97.65	107	73						1300	−	1,660	1,840
			17				19	20	22	24	25	28	30	32	35	38	40	42	45	50	103.67	113	73						1400	−	－	2,120
			18				19	20	22	24	25	28	30	32	35	38	40	42	45	50	109.71	119	83		40	12			2000	−	－	2,440
			19				19	20	22	24	25	28	30	32	35	38	40	42	45	50	115.74	126							2100	−	－	2,530
			20				19	20	22	24	25	28	30＊	32	35	38	40	42	45	50	121.78	132							2200	−	2,130	2,610
			21					20	22	24	25	28	30	32	35	38	40	42	45	50	127.82	138							2300	−	－	2,700
			22					20	22	24	25	28	30	32	35	38	40	42	45	50	133.86	144							2500	−	－	2,920
			23					20	22	24	25	28	30	32	35	38	40	42	45	50	139.9	150							2500	−	－	2,920
			24					20	22	24	25	28	30	32	35	38	40	42	45	50	145.95	156							2600	−	－	3,190
			25					20	22	24	25	28	30	32	35	38	40	42	45	50	151.99	162							2700	−	－	3,300
			26					20	22	24	25	28	30	32	35	38	40	42	45	50	158.04	168							2900	−	－	3,400
			27						22	24	25	28	30	32	35	38	40	42	45	50	164.09	174							3000	−	－	3,540
			28						22	24	25	28	30	32	35	38	40	42	45	50	170.14	180							3100	−	－	3,680
			30						22	24	25	28	30	32	35＊	38	40	42	45	50	182.25	193							3400	−	3,080	3,930

型式				軸穴仕様	軸穴径(D)										Dp	Do	H	GD	L	ℓ	X	Z	質量 (g)	￥基準単価
Type			歯数		S仕様	N仕様(H7)＊は在庫品																		S仕様	N仕様
Type	呼び	ボスタイプ	歯数		S仕様	N仕様(H7)＊は在庫品																		S仕様	在庫品	在庫品以外
SSP	60	B	10	S N	14	20	22	25							61.65	68	49	37	32	6	11.7	8	490	1,440	－	3,190
			11		14	20	22	25							67.62	76	51	45		6		8	600	1,560	－	3,480
			12		14	20	22	25							73.6	83	51	−		8		−	690	1,670	－	3,590
			13		14	20	22	25	28						79.6	89	57						810	1,750	－	3,820
			14		16	20	22	25	28						85.61	95	62						960	1,790	－	4,040
			15		16	20	22	25	28	30	32	35	38		91.62	101	68						1100	1,810	－	4,370
			16		16			25	28	30	32	35	38		97.65	107	73						1300	2,110	－	4,590
			17		16			25	28	30	32	35	38		103.67	113	73						1400	2,330	－	5,290
			18		16			25	28	30	32	35	38	40	109.71	119	83		40	12			2000	3,360	－	5,950
			19		16			25	28	30	32	35	38	40	115.74	126							2100	3,570	－	6,560
			20		16			25	28	30	32	35	38	40	121.78	132							2200	3,680	－	6,810
			21		16					30		35		40	127.82	138							2300	3,890	－	6,810
			22		16					30		35		40	133.86	144							2500	4,540	－	7,460
			23		16					30		35		40	139.9	150							2500	5,230	－	8,260
			24		18					30		35		40	145.95	156							2600	6,040	－	8,790
			25		18					30		35		40	151.99	162							2700	6,300	－	9,040
			30		18					30		35		40	182.25	193							3400	7,350	－	11,690

型番リスト

表示件数

型番

BSP60B9-N-[19,20,22]

BSP60B10-N-19

BSP60B10-N-[20,22,24,25]

BSP60B11-N-[19,20,24]

BSP60B11-N-[22,25,28,30]

BSP60B12-N-[19,20,22,24,25,28,30,32,35]

BSP60B13-N-[19,20,22,25,28,30,32,35]

BSP60B13-N-[24,38]

BSP60B14-N-[19,20,22,24,25,28,30,32,35,38,40]

BSP60B15-N-20

BSP60B15-N-[19,22,24,25,28,30,32,35,38,40,42,45]

BSP60B16-N-[19,20,22,24,25,28,30,32,35,38,40,42,45,50]

BSP60B17-N-[19,20]

BSP60B17-N-[22,24,25,28,30,32,35,38,40,42,45,50]

BSP60B18-N-[19,24]

BSP60B18-N-[20,22,25,28,30,32,35,38,40,42,45,50]

BSP60B19-N-[19,25,28,30,32,35,38,40,42,45,50]

BSP60B19-N-[20,22,24]

BSP60B20-N-24

BSP60B20-N-[19,20,22,25,28,30,32,35,38,40,42,45,50]

BSP60B21-N-[20,22,25,28,30,32,35,38,40,45,50]

BSP60B21-N-[24,42]

BSP60B22-N-[20,22,24]

BSP60B22-N-[25,28,30,32,35,38,40,42,45,50]

BSP60B23-N-[20,22,24,38]

BSP60B23-N-[25,28,30,32,35,40,42,45,50]

BSP60B24-N-[20,22,24]

BSP60B24-N-[25,28,30,32,35,38,40,42,45,50]

BSP60B25-N-24

BSP60B25-N-[20,22,25,28,30,32,35,38,40,42,45,50]

BSP60B26-N-20

BSP60B26-N-[22,24,30,38]

BSP60B26-N-[25,28,32,35,40,42,45,50]

BSP60B27-N-[22,24,25,28]

BSP60B27-N-[30,32,35,38,40,42,45,50]

BSP60B28-N-[22,24,32]

BSP60B28-N-[25,28,30,35,38,40,42,45,50]

BSP60B30-N-[22,24,25,28,30,32,35,38,40,42,45,50]

SP60B9-N-[19,20,22]

SP60B9-S-12

SP60B10-N-[19,20,22,24,25]

SP60B10-S-14

SP60B11-N-[19,20,22,24,25,28,30]

SP60B11-S-14

SP60B12-N-[19,20,22,24,25,28,30,32,35]

SP60B12-S-14

SP60B13-N-[19,20,22,24,25,28,30,32,35,38]

SP60B13-S-14

SP60B14-N-[19,20,22,24,25,28,30,32,35,38,40]

SP60B14-S-16

SP60B15-N-[19,20,22,24,25,28,30,32,35,38,40,42,45]

SP60B15-S-16

SP60B16-N-[19,20,22,24,25,28,30,32,35,38,40,42,45,50]

SP60B16-S-16

SP60B17-N-[19,20,22,24,25,28,30,32,35,38,40,42,45,50]

SP60B17-S-16

SP60B18-N-[19,20,22,24,25,28,30,32,35,38,40,42,45,50]

SP60B18-S-16

SP60B19-N-[19,20,22,24,25,28,30,32,35,38,40,42,45,50]

SP60B19-S-16
