本商品の使用例

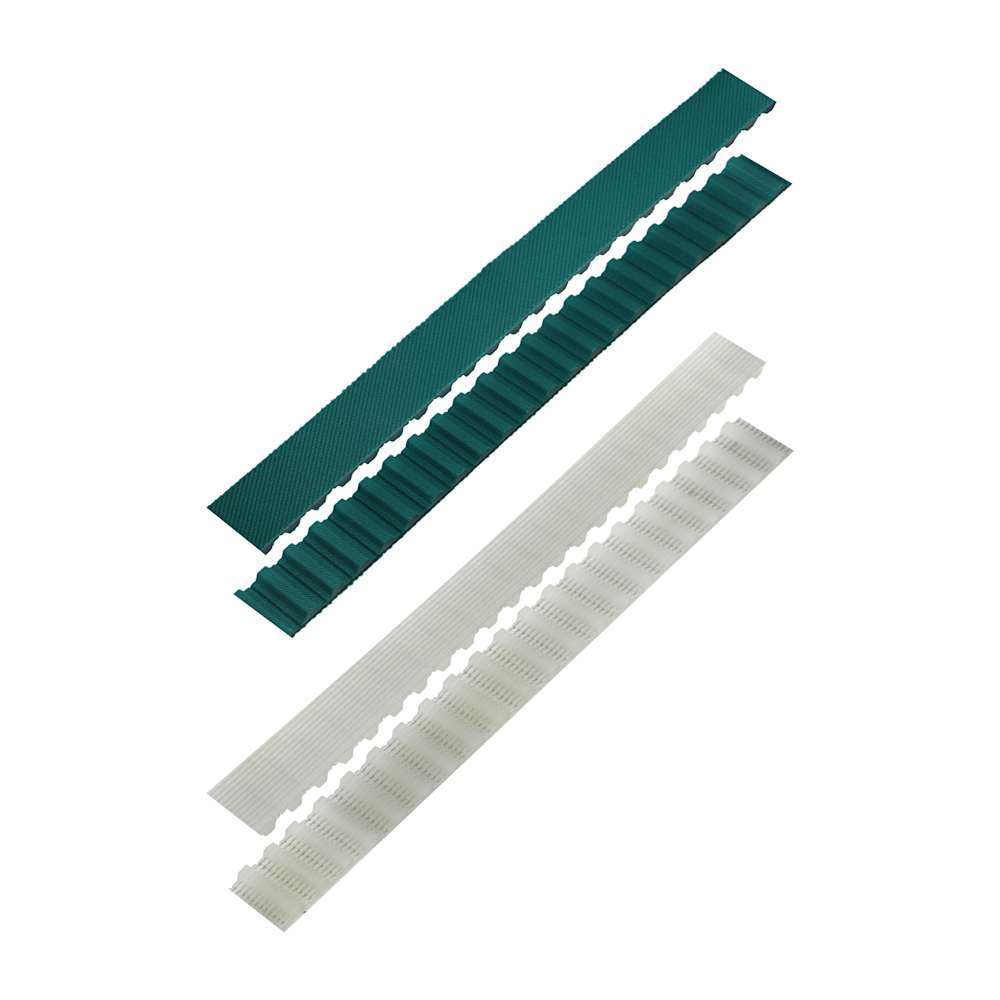

ロングタイミングベルト　ポリウレタン歯数指定ジョイント加工

カタログ |P.1-1560

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロングタイミングベルトアイアンラバーR 歯数指定ジョイント加工

4.2

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ロングタイミングベルト　スタンダードタイプ歯数指定エンドレス加工

通常出荷日：5 日目

ベルトの長さが自由に選定でき、長いスパンの同期搬送に適しています。【材質】ベル...

詳細情報を確認する

ベルト形状
クローズエンド(溶着接合)
ベルト材質
ポリウレタン

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

プーリ・ベルト選定サイト

未確定：候補が54型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

LTBJ（標準布張りなし）

L
H
T5
T10
AT5
AT10

S5M
S8M

LTBN（背面布張り）

LTBR（両面布張り）

Type	種類	色		[ M ]材質
Type	種類	本体	布	①本体	②心線	③帆布
LTBJ	標準	白	－	ポリウレタン	T5・T10・L・H・S5M・S8M：アラミド心線 AT5・AT10：スチ−ルコ−ド	−
LTBN	背面布張り	緑	緑			ナイロン帆布
LTBR	両面布張り	緑	緑			ナイロン帆布

規格表

型式				−	歯数

Type		ベルト種類	ベルト呼び幅
LTBJ LTBN	− −	AT5 H	150 200	− −	800 300

[ ! ]使用温度−20℃〜70℃（参考値）
[ ! ]ベルトの設計資料は>>こちら、耐薬品性は>>こちらをご参照ください。
[ ! ]アイアンラバーベルトの選定は>>こちら
■摩擦係数比較表（参考値）

ベルトタイプ相手材	歯面		背面
ベルトタイプ相手材	布張りタイプ	標準タイプ	布張りタイプ	標準タイプ
鉄	0.34	0.65	0.29	0.75
ステンレス	0.22	0.68	0.17	0.69
アルミ	0.19	0.42	0.15	0.50
超高分子量ポリエチレン	0.18	0.31	0.17	0.32
ふっ素樹脂	0.12	0.21	0.12	0.28

＊表中の数値は実測値の一例であり、規格値ではありません。

ベルト種類	Pitch	2θ(°)	H	h	i	L	単位質量g/m(幅:10mm)
ベルト種類	Pitch	2θ(°)	H	h	i	L	標準	背面布張り	両面布張り
L	9.525	40°	3.6	1.91	1.69	3.25	29.1	28.8	−
H	12.7	40°	4.36	2.29	2.07	4.4	36.2	33.8	−
T5	5	40°	2.2	1.2	1.0	1.8	19.0	−	20.0
T10	10	40°	4.5	2.5	2.0	3.5	37.7	34.5	32.5
AT5	5	50°	2.7	1.2	1.5	2.5	32.0	−	−
AT10	10	50°	4.5	2.5	2.0	5.0	58.6	−	−

ベルト種類	Pitch	Ra	Lr	H	h	i	単位質量g/m(幅:10mm)
ベルト種類	Pitch	Ra	Lr	H	h	i	標準
S5M	5	3.25	3.25	3.31	1.81	1.5	29.0
S8M	8	5.2	5.2	5.3	2.95	2.35	45.2

●タイミングベルトアイアンラバー用最小プーリ歯数

回転数(rpm)	MA3	MA5	MA8	AT5	AT10	T5	T10	MXL	XL	L	H
600以下	18	15	20	15	15	12	14	12	10	10	14
720以下			20							12
900以下			22
1200以下		16	24		18		16				16
1800以下	20	20	26	16	20	14	18	14	12	14	18
3000以下	22	24	28	18	22	16	20	16	12	16	20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			歯数下限〜上限	ベルト幅 (mm)	許容張力 (N)	￥本体価格 1〜5本			エンドレス加工費 (本体価格＋)
Type	ベルト種類	ベルト呼び幅	歯数下限〜上限	ベルト幅 (mm)	許容張力 (N)	LTBJ	LTBN	LTBR	標準	布張り
LTBJ (標準) LTBN (背面布張り) LTBR (両面布張り)	L	050	74〜1049	12.7	92	歯数×22	歯数×30	-	900	1,170
		075		19.1	138	歯数×30	歯数×42	-	1,010	1,300
		100		25.4	184	歯数×38	歯数×53	-	1,110	1,460
		150		38.1	276	歯数×53	歯数×72	-	1,510	1,870
	H	075	56〜787	19.1	163	歯数×47	歯数×65	-	2,030	2,650
		100		25.4	216	歯数×55	歯数×77	-	2,170	2,840
		150		38.1	324	歯数×75	歯数×103	-	2,720	3,550
		200		50.8	432	歯数×88	歯数×123	-	2,720	3,550
	S5M	100	140〜2000	10	60	歯数×22	-	-	1,670	-
		150		15	90	歯数×27	-	-	2,010	-
		250		25	150	歯数×35	-	-	3,990	-
	S8M	150	88〜1250	15	117	歯数×35	-	-	2,010	-
		250		25	196	歯数×55	-	-	4,000	-
		300		30	235	歯数×71	-	-	5,010	-
		400		40	313	歯数×75	-	-	5,940	-
	T5	100	140〜2000	10	58	歯数×16	-	歯数×27	540	870
		150		15	87	歯数×16	-	歯数×27	850	1,340
		200		20	116	歯数×23	-	歯数×36	1,530	2,390
		250		25	145	歯数×27	-	歯数×42	1,590	2,490
	T10	150	70〜1000	15	180	歯数×27	歯数×38	歯数×45	1,110	1,460
		200		20	240	歯数×37	歯数×50	歯数×56	1,370	1,770
		250		25	300	歯数×37	歯数×50	歯数×61	1,850	2,400
		300		30	360	歯数×57	歯数×78	歯数×80	2,100	2,740
		400		40	481	歯数×65	歯数×90	歯数×91	2,400	3,130
		500		50	601	歯数×72	歯数×100	歯数×105	2,840	3,710
	AT5	100	140〜2000	10	74	歯数×18	-	-	810	-
	AT5	150	140〜2000	15	110	歯数×20	-	-	1,270	-
	AT10	150	70〜1000	15	234	歯数×35	-	-	1,670	-
		200		20	312	歯数×48	-	-	2,060	-
		250		25	391	歯数×48	-	-	3,150	-

[ ! ]全長は（歯数×Pitch）です。 [ ! ]Kgf＝N×0.101972
[ ! ]表示数量超えはお見積り

商品特徴詳細

■ベルト部位の名称

ロングタイミングベルト　ポリウレタン歯数指定ジョイント加工関連図1_ベルト部位名称

■使用例

■エンドレス加工
オープンエンドベルトを熱融着することにより、
エンドレスにする加工です。
接合部の心線はつながっていません。

■布張りベルトの特長
背面布張り：搬送物との摩擦係数を下げ、アキューム搬送に適しています。
両面布張り：搬送物やプーリとの摩擦係数を下げ騒音を小さくできます。

使用方法

■早期破損要因とその対策

異常の現象	要因	処置
ベルト側面異常摩耗	プーリアライメント不良	アライメントを再調整する
	プーリシャフトの平行度不足	プーリシャフトの平行度を修正する
	プーリフランジの曲がり	フランジの曲がりを修正する
歯の圧力作用面の異常摩耗	オーバーロード	設計変更し､ベルトの幅を広げるかベルトのピッチの大きいベルトを使用する
歯の圧力作用面の異常摩耗	ベルトの張りすぎ､ゆるみすぎ	ベルトの初張力を調整する
プーリ外周面に接する部分の異常摩耗	プーリ歯形不良	ベルトの初張力を調整する
プーリ外周面に接する部分の異常摩耗	ベルトの張りすぎ	特にプーリ歯先のRに注意し作り直す
歯の欠損	プーリ径過小	設計変更する
	小プーリかみ合いが6歯以下	小プーリかみ合い歯数を増加または設計変更する
	ショックロードがかかる	ベルトにショックががかからないようにする
	ショックロードがかかる	ベルト幅を広げる
心線の切断	オーバーロード	設計変更する
	心線の弾性低下又は腐食	ベルトの保存・輸送状況をチェックする
	異物のかみ込み	ショックがかからないようにする
	使用温度以上での使用	ベルト周りにカバーの設置
	使用温度以上での使用	環境温度を下げる
背面（背ゴム）の亀裂	低温環境下での使用	環境温度を上げる
背面（背ゴム）の亀裂	プーリ径過小	プーリ径を大きくする
ゴムの熱劣化	環境温度が高温であることによるゴムの熱老化	環境温度を下げる
ゴムの膨潤	油が付着する	油の付着をさける
ゴムの膨潤	水が付着する	水の付着をさける
プーリ歯の異常摩耗	オーバーロード	設計変更する
	ベルトの張りすぎ	ベルトの初張力を調整する
	プーリ材質不適（柔らかすぎる）	表面処理をするか材質を変更する
プーリ外周摩耗	プーリの寿命	新しいプーリに取替える
プーリ外周摩耗	ベルトの張りすぎ（ベルトの裏側に心線が見える）	新しいプーリ、ベルトに替え､同時にベルトの張りをゆるめる
異常運転音	アライメント不良	アライメントを再調整する
	ベルトの張りすぎ	ベルトの初張力を調整する
	オーバーロード	設計変更する
	プーリ径過小	プーリ歯形を正規の寸法にする
	プーリ歯形不良	プーリ歯形を正規の寸法にする
みかけ上のベルトの伸び	軸間距離が短い	正確な軸間距離に調整する
みかけ上のベルトの伸び	基礎がゆるんでいる	基礎の固定を強化する

■ベルト交換時期の目安となる事例

事例	状態
1. ベルトの歯部補強布が摩耗により無くなり、ゴム層や心線が露出しているとき歯面や歯底面が摩耗して無くなり、ゴムや心線が露出しているとき
2. ベルトの背中のゴムが硬度上昇等により亀裂が発生しているとき
3. ベルトの歯元クラックが発生し、ゴム層まで達しているとき
4. ベルト側面が摩耗により損傷しているとき
5. ベルトに歯かけ等が発生しているとき
6. ベルト背部の摩耗が著しいとき
7. ベルトの心線や、ベルトそのものが切断してしまったとき

使用例

●基板搬送（2本のタイミングベルトで板を搬送）

●アキューム搬送（摩擦係数低減のため布張りタイプを使用）

■ジョイント加工ベルト許容張力表

ベルト種類	ベルト幅（mm）
ベルト種類	10	15	20	25	30	40	50
S5M	120	180	-	300	-	-	-
S8M	-	235	-	392	471	627	-
T5	58	87	116	145	-	-	-
T10	-	180	240	300	360	481	601
AT5	74	110	-	-	-	-	-
AT10	-	234	312	391	-	-	-

（単位：N）

ベルト種類	ベルト呼び幅
ベルト種類	50	75	100	150	200
L	92	138	184	276	-
H	-	163	216	324	432

（単位：N）

■プーリ最小許容歯数

ベルト種類	ピッチ（mm）	最小歯数	プーリ径（mm）
L	9.525	14	42.45
H	12.7	14	56.6
S5M	5	14	22.28
S8M	8	24	61.12
T5	5	12	19.1
T10	10	14	44.56
AT5	5	20	31.83
AT10	10	14	44.56

製品性能情報

■耐薬品特性

○：抵抗性あり、△：限定された抵抗性あり、×：抵抗性なし

薬品名	抵抗性
酢酸	△
アセトン	△
塩化アルミニウム（水分5%）	○
アンモニア水（10%）	○
アニリン	×
ASTM1号オイル	○
ASTM2号オイル	○
ASTM3号オイル	△
ベンゼン	△
ブタノール	△
ブチルアセテート	×
四塩化炭素	×
シクロヘクサノール	△
ディーゼル油	○
ジメチルホルムアミド	×
エタノール	△
酢酸エチル	×
エチルエーテル	○
n-ヘプタン	○
20%塩酸	△

薬品名	抵抗性
塩化鉄（水分5%）	△
イソプロパノール	△
灯油	○
潤滑グリース	○
メタノール	△
メタノール/ガソリン（15/85）	△
メチルエチルケトン	△
塩化メチル	△
ミネラル油	○
硝酸20%	×
ノーマルガソリン	△
スーパーガソリン	△
食塩水	○
海水	○
塩化ナトリウム水溶液	○
水酸化ナトリウム	△
テトラヒドラフラン	×
トルエン	×
トリクロロエチレン	×
水	○

製品比較情報

シリーズ名	ロングタイミングベルトポリウレタン歯数指定ジョイント加工	ロングタイミングベルトアイアンラバーR 歯数指定ジョイント加工	アタッチメント付タイミングベルト
画像
ベルト形状	クローズエンド	クローズエンド	クローズエンド
特性	標準 / 背面布張り / 両面布張り	標準 / 歯面布張り / 背面布張り / 両面布張り	標準
ベルト形種類	AT5 ～ L	AT5 ～ XL	T5 ～ T10
ベルト呼び幅（mm）	10 ～ 50.8	6.4 ～ 50.8	10 ～ 50

型番リスト

表示件数

型番

LTBJ-AT10150-[70-1000/1]

LTBJ-AT10200-[70-1000/1]

LTBJ-AT10250-[70-1000/1]

LTBJ-AT5100-[140-2000/1]

LTBJ-AT5150-[140-2000/1]

LTBJ-L050-[74-1049/1]

LTBJ-L075-[74-1049/1]

LTBJ-L100-[74-1049/1]

LTBJ-L150-[74-1049/1]

LTBJ-S5M100-[140-2000/1]

LTBJ-S5M150-[140-2000/1]

LTBJ-S5M250-[140-2000/1]

LTBJ-S8M150-[88-1250/1]

LTBJ-S8M250-[88-1250/1]

LTBJ-S8M300-[88-1250/1]

LTBJ-S8M400-[88-1250/1]

LTBJ-T10150-[70-1000/1]

LTBJ-T10200-[70-1000/1]

LTBJ-T10250-[70-1000/1]

LTBJ-T10300-[70-1000/1]

LTBJ-T10400-[70-1000/1]

LTBJ-T10500-[70-1000/1]

LTBJ-T5100-[140-2000/1]

LTBJ-T5150-[140-2000/1]

LTBJ-T5200-[140-2000/1]

LTBJ-T5250-[140-2000/1]

LTBN-L050-[74-1049/1]

LTBN-L075-[74-1049/1]

LTBN-L100-[74-1049/1]

LTBN-L150-[74-1049/1]

LTBN-T10150-[70-1000/1]

LTBN-T10200-[70-1000/1]

LTBN-T10250-[70-1000/1]

LTBN-T10300-[70-1000/1]

LTBN-T10400-[70-1000/1]

LTBN-T10500-[70-1000/1]

LTBR-T10150-[70-1000/1]

LTBR-T10200-[70-1000/1]

LTBR-T10250-[70-1000/1]

LTBR-T10300-[70-1000/1]

LTBR-T10400-[70-1000/1]

LTBR-T10500-[70-1000/1]

LTBR-T5100-[140-2000/1]

LTBR-T5150-[140-2000/1]

LTBR-T5200-[140-2000/1]

LTBR-T5250-[140-2000/1]

特性

ベルト種類

ベルト幅

(mm)

心線材質

ベルト形種類

ベルト呼び幅

歯数

RoHS?

最小発注数量

標準	AT10	15	スチールコード	台形歯形ATタイプ	150	70 ～ 1000	10	1個
標準	AT10	20	スチールコード	台形歯形ATタイプ	200	70 ～ 1000	10	1個
標準	AT10	25	スチールコード	台形歯形ATタイプ	250	70 ～ 1000	10	1個
標準	AT5	10	スチールコード	台形歯形ATタイプ	100	140 ～ 2000	10	1個
標準	AT5	15	スチールコード	台形歯形ATタイプ	150	140 ～ 2000	10	1個
標準	H	19.1	アラミド	台形歯形サーキュラータイプ	075	56 ～ 787	10	1個
標準	H	25.4	アラミド	台形歯形サーキュラータイプ	100	56 ～ 787	10	1個
標準	H	38.1	アラミド	台形歯形サーキュラータイプ	150	56 ～ 787	10	1個
標準	H	50.8	アラミド	台形歯形サーキュラータイプ	200	56 ～ 787	10	1個
標準	L	12.7	アラミド	台形歯形サーキュラータイプ	050	74 ～ 1049	10	1個
標準	L	19.1	アラミド	台形歯形サーキュラータイプ	075	74 ～ 1049	10	1個
標準	L	25.4	アラミド	台形歯形サーキュラータイプ	100	74 ～ 1049	10	1個
標準	L	38.1	アラミド	台形歯形サーキュラータイプ	150	74 ～ 1049	10	1個
標準	S5M	10	アラミド	丸歯形スーパートルク	100	140 ～ 2000	10	1個
標準	S5M	15	アラミド	丸歯形スーパートルク	150	140 ～ 2000	10	1個
標準	S5M	25	アラミド	丸歯形スーパートルク	250	140 ～ 2000	10	1個
標準	S8M	15	アラミド	丸歯形スーパートルク	150	88 ～ 1250	10	1個
標準	S8M	25	アラミド	丸歯形スーパートルク	250	88 ～ 1250	10	1個
標準	S8M	30	アラミド	丸歯形スーパートルク	300	88 ～ 1250	10	1個
標準	S8M	40	アラミド	丸歯形スーパートルク	400	88 ～ 1250	10	1個
標準	T10	15	アラミド	台形歯形メトリックタイプ	150	70 ～ 1000	10	1個
標準	T10	20	アラミド	台形歯形メトリックタイプ	200	70 ～ 1000	10	1個
標準	T10	25	アラミド	台形歯形メトリックタイプ	250	70 ～ 1000	10	1個
標準	T10	30	アラミド	台形歯形メトリックタイプ	300	70 ～ 1000	10	1個
標準	T10	40	アラミド	台形歯形メトリックタイプ	400	70 ～ 1000	10	1個
標準	T10	50	アラミド	台形歯形メトリックタイプ	500	70 ～ 1000	10	1個
標準	T5	10	アラミド	台形歯形メトリックタイプ	100	140 ～ 2000	10	1個
標準	T5	15	アラミド	台形歯形メトリックタイプ	150	140 ～ 2000	10	1個
標準	T5	20	アラミド	台形歯形メトリックタイプ	200	140 ～ 2000	10	1個
標準	T5	25	アラミド	台形歯形メトリックタイプ	250	140 ～ 2000	10	1個
背面布張り	H	19.1	アラミド	台形歯形サーキュラータイプ	075	56 ～ 787	10	1個
背面布張り	H	25.4	アラミド	台形歯形サーキュラータイプ	100	56 ～ 787	10	1個
背面布張り	H	38.1	アラミド	台形歯形サーキュラータイプ	150	56 ～ 787	10	1個
背面布張り	H	50.8	アラミド	台形歯形サーキュラータイプ	200	56 ～ 787	10	1個
背面布張り	L	12.7	アラミド	台形歯形サーキュラータイプ	050	74 ～ 1049	10	1個
背面布張り	L	19.1	アラミド	台形歯形サーキュラータイプ	075	74 ～ 1049	10	1個
背面布張り	L	25.4	アラミド	台形歯形サーキュラータイプ	100	74 ～ 1049	10	1個
背面布張り	L	38.1	アラミド	台形歯形サーキュラータイプ	150	74 ～ 1049	10	1個
背面布張り	T10	15	アラミド	台形歯形メトリックタイプ	150	70 ～ 1000	10	1個
背面布張り	T10	20	アラミド	台形歯形メトリックタイプ	200	70 ～ 1000	10	1個
背面布張り	T10	25	アラミド	台形歯形メトリックタイプ	250	70 ～ 1000	10	1個
背面布張り	T10	30	アラミド	台形歯形メトリックタイプ	300	70 ～ 1000	10	1個
背面布張り	T10	40	アラミド	台形歯形メトリックタイプ	400	70 ～ 1000	10	1個
背面布張り	T10	50	アラミド	台形歯形メトリックタイプ	500	70 ～ 1000	10	1個
両面布張り	T10	15	アラミド	台形歯形メトリックタイプ	150	70 ～ 1000	10	1個
両面布張り	T10	20	アラミド	台形歯形メトリックタイプ	200	70 ～ 1000	10	1個
両面布張り	T10	25	アラミド	台形歯形メトリックタイプ	250	70 ～ 1000	10	1個
両面布張り	T10	30	アラミド	台形歯形メトリックタイプ	300	70 ～ 1000	10	1個
両面布張り	T10	40	アラミド	台形歯形メトリックタイプ	400	70 ～ 1000	10	1個
両面布張り	T10	50	アラミド	台形歯形メトリックタイプ	500	70 ～ 1000	10	1個
両面布張り	T5	10	アラミド	台形歯形メトリックタイプ	100	140 ～ 2000	10	1個
両面布張り	T5	15	アラミド	台形歯形メトリックタイプ	150	140 ～ 2000	10	1個
両面布張り	T5	20	アラミド	台形歯形メトリックタイプ	200	140 ～ 2000	10	1個
両面布張り	T5	25	アラミド	台形歯形メトリックタイプ	250	140 ～ 2000	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	5日目
- ( - )	5日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

ベルトの長さが自由に選定でき、長いスパンの同期搬送に適しています。

【材質】ベルト：ポリウレタン、心線（T5・T10・L・H・S5M・S8M）：アラミド心線、心線（AT5・AT10）：スチールコード、帆布：ナイロン帆布、なし
【ベルト形状】エンドレス
【使用温度】-20℃～70℃（参考値）
【ベルト種類（幅寸法）】
L050（12.7mm：1/2インチ）、L075（19.1mm：3/4インチ）、L100（25.4mm：1インチ）、L150（38.1mm：1.5インチ）
H075（19.1mm：3/4インチ）、H100（25.4mm：1インチ）、H150（38.1mm：1.5インチ）、H200（50.8mm：2インチ）
S5M100（10mm）、S5M150（15mm）、S5M250（25mm）
S8M150（15mm）、S8M250（25mm）、S8M300（30mm）、S8M400（40mm）
T5100（10mm）、T5150（15mm）、T5200（20mm）、T5250（25mm）
T10150（15mm）、T10200（20mm）、T10250（25mm）、T10300（30mm）、T10400（40mm）、T10500（50mm）
AT5100（10mm）、AT5150（15mm）
AT10150（15mm）、AT10200（20mm）、AT10250（25mm）

・エンドレス加工：オープンエンドベルトを熱融着することにより、エンドレスにする加工です。接合部の心線はつながっていません。
・布張りベルトの特長：
＜背面布張り＞搬送物との摩擦係数を下げ、アキューム搬送に適しています。
＜両面布張り＞搬送物やプーリとの摩擦係数を下げ騒音を小さくできます。
【関連商品】
＜タイミングプーリ＞
タイミングプーリ　Ｌタイプ、タイミングプーリ　Ｈタイプ、ハイトルクタイミングプーリ　Ｓ５Ｍタイプ、ハイトルクタイミングプーリ　Ｓ８Ｍタイプ、バックラッシレスプーリ　Ｓ８Ｍタイプ、タイミングプーリ　Ｔ５タイプ、タイミングプーリ　Ｔ１０タイプ、タイミングプーリ　ＡＴ５・ＡＴ１０タイプ
＜ベルトガイド：T5、T10、AT5、AT10＞
タイミングベルトガイド

◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

（例）LTBJ−T5 100−600

￥本体価格			＋	エンドレス加工費	＝	基準単価

歯数	╳	歯数単価
600	╳	15円	＋	510円	＝	9,510円

納期

日目出荷

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜5	6〜12	13～
出荷日	通常	＋3日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■エンドレス加工
オープンエンドベルトを熱融着することにより、
エンドレスにする加工です。
接合部の心線はつながっていません。

使用例

[ ! ]その他の使用例はこちら

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ロングタイミングベルトアイアンラバーR 歯数指定ジョイント加工
歯面に帆布を一体成形したベルトです。プーリやガイドレールとの摩擦係数を下げ、騒音を小さくします。
ミスミ
アタッチメント付タイミングベルト
タイミングベルトの背面にアタッチメントを融着することにより、さまざまなワークを一定のピッチで搬送することができます。
ミスミ
ロングタイミングベルト　スタンダードタイプ歯数指定エンドレス加工
エンドレス加工のスタンダードタイプのベルトです。ベルトの長さが自由に選定でき、長いスパンの同期搬送に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロングタイミングベルト　ポリウレタン歯数指定ジョイント加工のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

機械装置の一部として使用しました。

満足度：5.02019/12/29

機械装置の一部として使用しました。色々なタイプがありとても便利でした。

1人が参考にしています。

単位送りコンベアのベルトとして使用

満足度：3.02019/01/08

商品説明に「接合部の心線はつながっていない」とあります、接合部は樹脂によって接着されていますので引張強度は期待できないが...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q許容張力はどのぐらい？

一覧でこちらに下記URLに記載ございます。
https://jp.misumi-ec.com/maker/misumi/mech/tech/transfertimingbelts.html

Qジョイント加工部の心線が繋がっていませんが、強度上には問題ないでしょうか。

カタログ記載の許容張力範囲内でご使用になる場合、問題がありません。

この商品を見た人は、こんな商品も見ています

	今見ている商品ロングタイミングベルト　ポリウレタン歯数指定ジョイント加工	ロングタイミングベルトアイアンラバーR 歯数指定ジョイント加工	ロングタイミングベルト　スタンダードタイプ歯数指定エンドレス加工	ハバシンク HTD14Mタイプ歯面布張り	アタッチメント付タイミングベルトアイアンラバー（R）	ハバシンク T20タイプ
メーカー	ミスミ	ミスミ	ミスミ	ハバジット	ミスミ	ハバジット
通常価格	-	-	-	-	-	-
通常出荷日	5日目〜	5日目	5日目	7日目	8日目	7日目
ベルト形状	クローズエンド(溶着接合)	クローズエンド(溶着接合)	クローズエンド(溶着接合)	オープンエンド	クローズエンド(溶着接合)	オープンエンド
ベルト材質	ポリウレタン	ポリウレタン	ポリウレタン	ポリウレタンベルト	ポリウレタン	ポリウレタンベルト
