タイミングプーリ Lタイプ

タイミングプーリ Lタイプ
通常単価(税別)
-
税込単価
-
通常出荷日：5日目～6日目

規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品タイミングベルト Lタイプはこちら...

詳細を確認
  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
  • フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

よく一緒に見られています

ハイトルクタイミングプーリ S5Mタイプ

ミスミ

ハイトルクタイミングプーリ S5Mタイプ

通常出荷日：5 日目 ～

よく一緒に見られています

面圧タイミングプーリ　Ｌタイプ

ミスミ

面圧タイミングプーリ　Ｌタイプ

通常出荷日：5 日目 ～

未確定：候補が16,945型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

外形図

■Lタイプ

●プーリ形状

歯形(ISO標準ラック寸法)

A形

B形

D形

* H寸法 L050= 5　L075=8　L100=11

[ ! ]2

[ ! ]2

[ ! ]1

[ ! ]1

[ ! ]1

タイミングプーリ Lタイプ:関連画像
歯溝寸法は歯数によって若干変わります。(Pitch：9.525mm)
[ ! ]1 軸穴仕様H(丸穴)・V(段付穴)・ F(段付穴ボス側ザグリ)・Y(両側段付穴)・WB(二段段付穴)の場合、タップ穴とセットスクリューは付きません。
[ ! ]*A,W,L寸法は下記「ベルト呼び幅・寸法」表を参照ください。

■フランジについて
[ ! ]2 歯数60、72のときt＝1.6が2.0(切削フランジになります)。また、アルミフランジの場合、フランジ厚みt=1.6が1.5になります。
[ ! ]フランジはカシメ済です。フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は規格外品サービスへお問合せください。
  • [ ! ]D形選択時、フランジは付属いたしません。

■公差について
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

■ベルト呼び幅・寸法
mm呼び
L050L075L100L150
A14212740
W19263245
L　歯数10～5931384457
L　歯数60・7239465357
指示無き寸法公差
寸法区分公差
(㎜)
を超え以下
0.53±0.1
36
630±0.2
30120±0.3
[ ! ]JIS B 0405ｍ級(中級)に準拠

軸穴仕様

■プーリ形状と軸穴加工対応表

形穴
HPN(C)VFYWB
A○○○○‐○○
B○○○○○‐‐
D○○○‐‐‐‐


H 丸穴

P 丸穴＋タップ

N 新JISキー溝穴＋タップ
C 旧JISキー溝穴＋タップ

タイミングプーリ Lタイプ:関連画像

[ ! ]使用する軸のはめあいは、
>>こちらを参照ください。

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]新JISキー溝穴、軸穴径10、キー溝幅4.0mm選定時はNK10をご指定ください。
[ ! ]型式N10とNK10の違いは加工寸法です。詳細は下記表「新JISキー溝寸法公差」を参照ください。
[ ! ]キー溝の位置と歯の位相は保証しておりません。

V 段付穴

F 段付穴

Y 両端段付穴

WB 二段段付穴

(ボス側ザグリ)

タイミングプーリ Lタイプ:関連画像

[ ! ]Z－V(d)≧2
[ ! ]3.0≦J≦W－3.0

[ ! ]Z－F(d)≧2
[ ! ]3.0≦J≦L－3.0

[ ! ]Q－Y(d)≧2
[ ! ]R－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■共通注意点
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]d寸法の面取りは規定値を設けておりません。
  • [ ! ]軸穴P、N、Cにはセットスクリューが付属します。
[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。		■タップ穴寸法表
 (軸穴仕様：P・N・C)
dH7
軸穴内径		M
(並目)		付属品
セットスクリュー
6〜12M4M4×3
13〜17M5M5×4
18〜30M6M6×5
31〜45M8M8×6
46〜70M10M10×8

[ ! ]セットスクリューの締付トルクを規定を設けていません。

■キー溝寸法表
d寸法公差(H7)
呼び(N,C)dH7
8～10(K)＋0.015
0
11～18＋0.018
0
19～30＋0.021
0
31～50＋0.025
0
51～70＋0.030
0
新JISキー溝寸法公差
呼び(N)bJS9t
8～103±0.01251.4＋0.1
0
10K～124±0.01501.8
13～1752.3
18～2262.8
23～308±0.01803.3＋0.2
0
31～3810
39～4412±0.0215
45～50143.8
55164.3
旧JISキー溝寸法公差
呼び(C)bJS9t
10～124＋0.022
＋0.010		1.5＋0.1
   0
15～2052
Typeベルト幅[ M ]材質[ S ]表面処理[ A ]付属品
セットスクリュー
12.7mm
(1/2inch)		19.1mm
(3/4inch)		25.4mm
(1inch)		38.1mm
(1.5inch)		プーリフランジ
L050L075L100L150
ATPA●●●●超々ジュラルミン系
アルミ合金		アルミ合金白アルマイトSUS304
ATPB●●●●黒アルマイト
ATPK●●●●硬質アルマイト
ATPN●●●●無電解ニッケルメッキ
ATPT●●●●S45C相当SPCC−SCM435
(四三酸化鉄皮膜)
ATP●●●●四三酸化鉄皮膜
ATPP●●●●無電解ニッケルメッキ
ATPS●●●−SUS304SUS304−SUS304

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N・C)ATP14L075−A−N10       R47
(軸穴仕様：V・F)ATP36L100−A−V15−Z29−J18.0
(軸穴仕様：Y・WB)ATP50L150−A−Y25    −Q47−−S12−T12
型式プーリ
形状		プーリ形状P.D.O.DDFE
Type歯数種類
呼び幅		A・D(歯数60・72のみ)B
軸穴仕様
H
丸穴
V・Y・WB
段付穴		P
丸穴
タップ		N・C
キー溝
タップ		H
丸穴
V・F
段付穴		P
丸穴
タップ		N・C
キー溝
タップ
d(～)1mm単位指定(・)選択
アルミ
ATPA
ATPB
ATPK
ATPN

鉄
ATPT
ATP
ATPP

ステンレス
ATPS		10L050A

B		6〜206～148～146〜186～148～1430.3229.56223624
118〜238～188～188〜188～1433.3532.594027
12L050
L075		8〜268〜238～188～1836.3835.62274530
1339.4138.65
14L050

L075

L100

L150		8〜318～238～218〜268～208～2042.4541.68304835
158～2345.4844.72
1610〜3610～2810～2310〜2810～2210～2248.5147.75325540
1710～2610〜3010～2410～2351.5450.7834
1810〜4110～3310～3410〜3210～2654.5753.81366145
1912〜4612～3412～3512～3412～2812～2557.6156.84386750
2012～3612～3012～2660.6459.8840
2112〜5212～4012～3712～3863.6762.91427056
2212〜5312～4412～3812～4112～3312～3066.7065.94458060
2369.7368.9750
2412〜6312～4912～4412～4612～3872.7772.008767
2512～4575.8075.04
2678.8378.07
2781.8681.10
2812〜7112～5712～5084.8984.139575
2987.9387.17
3012〜7212～6212～5512～5212～4212～3490.9690.20569980
3193.9993.23
3214〜7614～6514～5514～5214～4214～3497.0296.2610484
3314〜8314～7014～5914～4914～41100.0599.296311190
34103.08102.32
35106.12105.3611595
3614〜85109.15108.39123102
37112.18111.42
3815〜8515～7015～5515～5915～4915～41115.21114.45127105
39118.24117.48
40121.28120.51131110
4116～6716～5716～49124.31123.55135115
4216〜8516～7016～55127.34126.5871
43130.37129.61140120
44133.40132.64
45136.44135.68144125
46139.47138.71
47142.50141.74152130
48145.53144.77
49148.56147.80160140
50151.60150.83
鉄
ATPT
ATP
ATPP		51154.63153.87165
52157.66156.90
53160.69159.93170150
54163.72162.96
5516〜90166.75165.99180155
56169.79169.03
5716〜95172.82172.06160
5816〜100175.85175.09190165
5916〜105178.88178.12170
60A
D
(L150Aのみ)		181.91181.15170(160)
72218.30217.53225200(197)
■注意事項
[ NG ]軸穴仕様Nの場合、軸穴径9・51〜54は製作できません。
[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～55は製作できません。
■型番生成について
[ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。
[ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。>>こちら参照。
[！]寸法：Z、J、Q、S、T、Rの指定範囲は加工条件式もしくは絞り込み条件を参照ください。
[ ! ]型式エラーが発生する際は、下部軸穴の加工条件式にあてはまっているか、ご確認ください。

■その他
[ ! ]D形状の場合、E寸法は（ ）の寸法となります。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−(KC90…etc.)
ATP20L075−A−H25            −KSC36−K5
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカット
CodeKC90NFCRFC・LFCFC
Spec.
止めねじ角度を90°に
変更します。

[ ! ]A形プーリの場合は
山を避けるため
90°近辺になります。

タイミングプーリ Lタイプ:関連画像
(フランジ2枚付属)
指定方法NFC

[ NG ]D形は
適用不可

タイミングプーリ Lタイプ:関連画像
(フランジ1枚付属)
指定方法RFC
適用条件

[ NG ]D形は
適用不可

タイミングプーリ Lタイプ:関連画像
フランジ外径を0.5mm単位でカット
指定方法FC17
適用条件
[ ! ]FC≧(O. D.)＋1
[ ! ]FC≦F－2
[ ! ]フランジ外周は表面処理されません。
[ NG ]D形は適用不可
タイミングプーリ Lタイプ:関連画像
￥/1Code無料無料無料300
Alterations止め輪溝追加工ベアリング押さえ用テーパ加工ボスカットタップ穴寸法変更付属セットスクリュー
長さ変更
CodeSRGBTCBCTPCSLH
Spec.段付穴の軸径に合った止め輪溝を加工します。
止め輪溝寸法>>P.1465
SRG指定 2.5～36.5㎜
0.5㎜単位
適用条件 [ ! ]肉厚最低2mm

[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規格を適用

[ ! ]n≦J－SRG－m
指定方法SRG7
タイミングプーリ Lタイプ:関連画像
ベアリング内輪押さえ用
テーパ加工
指定方法BTC8-TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]TL＜L－W

[ ! ]E－D≦6の際、片側カシメ・フランジ一枚付属

タイミングプーリ Lタイプ:関連画像
ボスの長さを0.5mm単位でカット
指定方法 BC6.5
適用条件

[ ! ]軸穴仕様H・V・F： 3≦BC＜L－W

[ ! ]軸穴仕様P・N・C： M＋3≦BC＜L－W

[ NG ]A・D形は適用不可
タイミングプーリ Lタイプ:関連画像
指定方法TPC5
適用条件

[ ! ] 軸穴仕様がP・N・Cの場合のみ適用

MTPC
M4M5
M5M4・M6
M6M5・M8
M8M6・M10
M10M8
指定方法SLH10
適用条件

[ ! ]軸穴仕様がP・N・ Cの場合のみ適用

セットスクリューSLH
M4×35・8
M5×46・10
M6×510
M8×610・12
M10×812・15
詳細は追加工概要>>P.1466
￥/1Code200500500無料無料
Alterations側面穴追加工
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法 QTC28−M4
Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
M選択 M3,M4,M5,M6,M8
適用条件
[ NG ]D形は適用不可
[ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
タイミングプーリ Lタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にキリ穴を追加工します。
指定方法 KTC28−K4.5
K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
K指定 K4.0～13.0(0.5mm単位指定)
適用条件
[ NG ]D形は適用不可
[ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
タイミングプーリ Lタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にザグリ穴を追加工します。
指定方法 ZTC28−ZM4
Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ NG ]D形は適用不可
[ ! ]肉厚条件　最低2mm　加工計算式は>>こちら
タイミングプーリ Lタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

￥/1CodeQTC:400 QFC:500 QSC:600KTC:500 KFC:600 KSC:800ZTC・ZFC:700   ZSC:1,000
[ ! ]側面穴追加工は軸穴仕様により、条件が異なります。詳細は>>こちらをご確認ください。
[ ! ]追加工で指定できない加工依頼は規格外品サービスへお問合せください。

関連商品

タイミングベルトLタイプオープンエンドベルトフランジ付歯月アイドラー
センターベアリングタイプ		フランジ付歯月アイドラー
両サイドベアリングタイプ		回転軸
Screenshot 2026-08-19 at 17-57-04 10302652760_20230801115836.jpgScreenshot 2026-08-19 at 17-58-26 110300414430_001.jpgScreenshot 2026-08-19 at 17-57-56 10302650410_20230801115836.jpg (JPEG 画像 1000 × 1000 px)Screenshot 2026-08-19 at 17-57-32 10302650570_20230801115836.jpg (JPEG 画像 1000 × 1000 px)Screenshot 2026-08-19 at 18-06-46 110300086920_001.jpg

■回転軸について
新材質「高硬度ステンレス」を新発売いたしました。SUS303程度の耐食性と、優れた機械的性質を備えております。
各種形状で「高硬度ステンレス」を選定できますので、ご希望の形状ページで高硬度ステンレスを選定頂ければと思います。
(参考値)機械的性質
材質
引張強さ
(MPa)
降伏点
(0.2%耐力)
(Mpa)
縦弾性係数
(GPa)
横弾性係数
(GPa)
S45C
570以上
345以上
200以上
77以上
SUS304
520以上
210以上
193以上
74以上
SCM435
930以上
785以上
206以上
79以上
高硬度ステンレス
1102
715
199
77
※ポアソン比はすべて0.3
塩水噴霧試験(JIS Z2371に準ずる)
 試験前96hr
高硬度ステンレス
SUS303
SUS440C 相当

関連リンク

タイミングベルト・プーリ総合情報
main_img
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    283
  • 次へ
    • 型番
    ATP10L050-A-C[10,12]
    ATP10L050-A-H6.35
    ATP10L050-A-H[6-20/1]
    ATP10L050-A-N[8,10,11,12,13,14]
    ATP10L050-A-NK10
    ATP10L050-A-P6.35
    ATP10L050-A-P[6-14/1]
    ATP10L050-A-V6.35
    ATP10L050-A-V[6-18/1]
    ATP10L050-A-WB[6-18/1]
    ATP10L050-A-Y[6-18/1]
    ATP10L050-B-C[10,12]
    ATP10L050-B-F6.35
    ATP10L050-B-F[6-16/1]
    ATP10L050-B-H6.35
    ATP10L050-B-H[6-18/1]
    ATP10L050-B-N[8,10,11,12,13,14]
    ATP10L050-B-NK10
    ATP10L050-B-P6.35
    ATP10L050-B-P[6-14/1]
    ATP10L050-B-V6.35
    ATP10L050-B-V[6-16/1]
    ATP11L050-A-C[10,12,15,16,18]
    ATP11L050-A-H[8-23/1]
    ATP11L050-A-N8
    ATP11L050-A-N[10-18/1]
    ATP11L050-A-NK10
    ATP11L050-A-P[8-18/1]
    ATP11L050-A-V[8-21/1]
    ATP11L050-A-WB[8-21/1]
    ATP11L050-A-Y[8-21/1]
    ATP11L050-B-C[10,12]
    ATP11L050-B-F[8-16/1]
    ATP11L050-B-H[8-18/1]
    ATP11L050-B-N8
    ATP11L050-B-N[10-14/1]
    ATP11L050-B-NK10
    ATP11L050-B-P[8-14/1]
    ATP11L050-B-V[8-16/1]
    ATP12L050-A-C[10,12,15,16,18]
    ATP12L050-A-H[8-26/1]
    ATP12L050-A-N8
    ATP12L050-A-N[10-18/1]
    ATP12L050-A-NK10
    ATP12L050-A-P[8-18/1]
    ATP12L050-A-V[8-24/1]
    ATP12L050-A-WB[8-24/1]
    ATP12L050-A-Y[8-24/1]
    ATP12L050-B-C[10,12,15,16,18]
    ATP12L050-B-F[8-21/1]
    ATP12L050-B-H[8-23/1]
    ATP12L050-B-N8
    ATP12L050-B-N[10-18/1]
    ATP12L050-B-NK10
    ATP12L050-B-P[8-18/1]
    ATP12L050-B-V[8-21/1]
    ATP12L075-A-C[10,12,15,16,18]
    ATP12L075-A-H[8-26/1]
    ATP12L075-A-N8
    ATP12L075-A-N[10-18/1]

    使用ベルト幅

    (mm)

    ベルト幅

    (inch)

    歯数

    (T)

    プーリ形状

    表面処理

    材質

    丸穴 (H)[d]

    (φ)

    丸穴+タップ (P)[d]

    (φ)

    新JISキー溝穴+タップ (N)[d]

    (φ)

    旧JISキー溝穴+タップ (C)[d]

    (φ)

    段付穴 (V)[d]

    (φ)

    段付穴(ボス側ザグリ) (F)[d]

    (φ)

    両端段付穴 (Y)[d]

    (φ)

    二段段付穴 (WB)[d]

    (φ)

    		RoHS2（10物質）?最小発注数量
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    10 ～ 12
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    6.35
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    6 ～ 20
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    8 ～ 14
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    6.35
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    6 ～ 14
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    6.35
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    6 ～ 18
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    -
    -
    6 ～ 18
    対応
    1個
    12.7
    0.5
    10
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    -
    6 ～ 18
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    10 ～ 12
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    6.35
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    6 ～ 16
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    6.35
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    6 ～ 18
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    8 ～ 14
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    6.35
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    6 ～ 14
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    6.35
    -
    -
    -
    対応
    1個
    12.7
    0.5
    10
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    6 ～ 16
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    10 ～ 18
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    8 ～ 23
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    8
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    10 ～ 18
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    8 ～ 18
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    8 ～ 21
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    -
    -
    8 ～ 21
    対応
    1個
    12.7
    0.5
    11
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    -
    8 ～ 21
    -
    対応
    1個
    12.7
    0.5
    11
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    10 ～ 12
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    8 ～ 16
    -
    -
    対応
    1個
    12.7
    0.5
    11
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    8 ～ 18
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    8
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    10 ～ 14
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    8 ～ 14
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    11
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    8 ～ 16
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    10 ～ 18
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    8 ～ 26
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    8
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    10 ～ 18
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    8 ～ 18
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    8 ～ 24
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    -
    -
    8 ～ 24
    対応
    1個
    12.7
    0.5
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    -
    8 ～ 24
    -
    対応
    1個
    12.7
    0.5
    12
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    10 ～ 18
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    -
    8 ～ 21
    -
    -
    対応
    1個
    12.7
    0.5
    12
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    8 ～ 23
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    8
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    10 ～ 18
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    8 ～ 18
    -
    -
    -
    -
    -
    -
    対応
    1個
    12.7
    0.5
    12
    B形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    -
    8 ～ 21
    -
    -
    -
    対応
    1個
    19.1
    0.75
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    -
    10 ～ 18
    -
    -
    -
    -
    対応
    1個
    19.1
    0.75
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    8 ～ 26
    -
    -
    -
    -
    -
    -
    -
    対応
    1個
    19.1
    0.75
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    8
    -
    -
    -
    -
    -
    対応
    1個
    19.1
    0.75
    12
    A形
    四三酸化鉄皮膜
    [スチール] S45C相当
    -
    -
    10 ～ 18
    -
    -
    -
    -
    -
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    283
  • 次へ

    • 詳細情報

    基本情報

    規格拡張のご案内ステンレス材質が選択出来るようになりました。関連商品タイミングベルト Lタイプはこちらオープンエンドベルトはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

    タイミングベルト・プーリ総合情報はこちらからご覧ください。

    ご注意

    • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
    • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
    • フランジ単品販売をご希望の場合は、規格外品サービスへお問合せください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格

    価格表

    ■価格計算例
    ①H（丸穴）指定時
    例：ATPA10L050-A-H6
    （本体価格：1,720円×係数：1.0）＝1,720円
    ②P（タップ穴）指定時
    例：ATPA10L050-A-P6
    （本体価格：1,720円×係数：1.0）＋軸穴加工価格：540円＝2,260円
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    歯数
    ￥本体価格
    ￥軸穴加工価格(本体価格＋)
    ATPA(×1.0)　ATPB・ATPK(×1.1)　ATPN(×1.2)
    ATPT(×1.0)　ATP(×1.05)　ATPP(×1.15)
    ATPS(×1.0)
    ATPA・ATPB・ATPK・ATPN
    ATPT・ATP・ATPP
    ATPS
    L050
    L075
    L100
    L150
    L050
    L075
    L100
    L150
    L050
    L075
    L100
    A形
    B形
    A形
    B形
    A形
    B形
    A形
    B形
    A形
    B・D形
    A形
    B・D形
    A形
    B・D形
    A形
    B形
    A形
    B形
    A形
    B形
    A形
    P穴
    N・C・V・F穴
    Y・WB穴
    P穴
    N・C・V・F穴
    Y・WB穴
    10
    1,720
    2,060
    −
    −
    −
    −
    −
    −
    1,430
    1,670
    −
    −
    −
    −
    −
    −
    2,750
    3,300
    -
    -
    -
    540
    880
    1,420
    680
    1,100
    1,780
    11
    1,820
    2,090
    1,470
    1,670
    2,910
    3,340
    540
    880
    1,420
    680
    1,100
    1,780
    12
    1,820
    2,090
    1,980
    2,350
    1,470
    1,670
    1,600
    1,860
    2,910
    3,340
    3,170
    3,760
    540
    880
    1,420
    680
    1,100
    1,780
    13
    1,850
    2,140
    2,040
    2,440
    1,470
    1,690
    1,610
    1,900
    2,960
    3,420
    3,260
    3,900
    580
    960
    1,510
    730
    1,200
    1,890
    14
    1,850
    2,140
    2,040
    2,440
    2,330
    2,710
    3,160
    3,700
    1,470
    1,690
    1,610
    1,900
    1,850
    2,110
    2,300
    2,650
    2,960
    3,420
    3,260
    3,900
    3,730
    580
    960
    1,510
    730
    1,200
    1,890
    15
    1,860
    2,180
    2,070
    2,480
    2,370
    2,760
    3,220
    3,760
    1,470
    1,690
    1,610
    1,900
    1,850
    2,110
    2,300
    2,650
    2,980
    3,490
    3,310
    3,970
    3,790
    580
    960
    1,510
    730
    1,200
    1,890
    16
    1,960
    2,310
    2,150
    2,500
    2,660
    2,900
    3,610
    3,950
    1,550
    1,790
    1,690
    1,920
    2,080
    2,230
    2,600
    2,780
    3,140
    3,700
    3,440
    4,000
    4,260
    580
    1,010
    1,590
    730
    1,260
    1,990
    17
    2,030
    2,430
    2,250
    2,640
    2,770
    3,060
    3,770
    4,160
    1,550
    1,790
    1,690
    1,920
    2,080
    2,230
    2,600
    2,780
    3,250
    3,850
    3,600
    4,220
    4,430
    580
    1,010
    1,590
    730
    1,260
    1,990
    18
    2,060
    2,420
    2,310
    2,650
    2,780
    3,160
    3,790
    4,310
    1,580
    1,810
    1,750
    1,950
    2,100
    2,350
    2,640
    2,940
    3,300
    3,870
    3,700
    4,240
    4,450
    760
    1,090
    1,700
    950
    1,360
    2,130
    19
    2,060
    2,420
    2,310
    2,650
    2,780
    3,160
    3,790
    4,310
    1,580
    1,810
    1,750
    1,950
    2,100
    2,350
    2,640
    2,940
    3,300
    3,870
    3,700
    4,240
    4,450
    760
    1,090
    1,700
    950
    1,360
    2,130
    20
    2,140
    2,560
    2,510
    2,870
    2,910
    3,320
    3,980
    4,530
    1,630
    1,870
    1,860
    2,060
    2,150
    2,400
    2,710
    3,010
    3,420
    4,100
    4,020
    4,590
    4,660
    770
    1,190
    1,820
    960
    1,490
    2,280
    21
    2,170
    2,600
    2,540
    2,910
    2,960
    3,380
    4,040
    4,610
    1,630
    1,870
    1,860
    2,060
    2,150
    2,400
    2,710
    3,010
    3,470
    4,160
    4,060
    4,660
    4,740
    770
    1,190
    1,820
    960
    1,490
    2,280
    22
    2,260
    2,710
    2,610
    3,080
    3,120
    3,570
    4,240
    4,870
    1,700
    1,960
    1,930
    2,190
    2,300
    2,560
    2,870
    3,210
    3,620
    4,340
    4,180
    4,930
    4,990
    800
    1,220
    1,850
    1000
    1,530
    2,310
    23
    2,460
    2,910
    2,850
    3,340
    3,370
    3,850
    4,600
    5,260
    1,850
    2,080
    2,080
    2,350
    2,460
    2,730
    3,080
    3,430
    3,940
    4,660
    4,560
    5,340
    5,390
    870
    1,290
    1,950
    1090
    1,610
    2,440
    24
    2,460
    2,910
    2,850
    3,340
    3,370
    3,850
    4,600
    5,260
    1,850
    2,080
    2,080
    2,350
    2,460
    2,730
    3,080
    3,430
    3,940
    4,660
    4,560
    5,340
    5,390
    870
    1,290
    1,950
    1090
    1,610
    2,440
    25
    2,530
    2,990
    2,920
    3,420
    3,470
    3,950
    4,730
    5,400
    1,850
    2,080
    2,080
    2,350
    2,460
    2,730
    3,080
    3,430
    4,050
    4,780
    4,670
    5,470
    5,550
    870
    1,290
    1,950
    1090
    1,610
    2,440
    26
    2,530
    3,050
    3,010
    3,570
    3,630
    4,160
    4,950
    5,650
    1,900
    2,190
    2,230
    2,560
    2,690
    3,000
    3,360
    3,750
    4,050
    4,880
    4,820
    5,710
    5,810
    960
    1,470
    2,190
    1200
    1,840
    2,740
    27
    2,860
    3,440
    3,300
    3,920
    4,010
    4,640
    5,460
    6,310
    2,050
    2,340
    2,310
    2,650
    2,810
    3,150
    3,520
    3,950
    4,580
    5,500
    5,280
    6,270
    6,420
    990
    1,510
    2,250
    1240
    1,890
    2,810
    28
    2,860
    3,440
    3,300
    3,920
    4,010
    4,640
    5,460
    6,310
    2,050
    2,340
    2,310
    2,650
    2,810
    3,150
    3,520
    3,950
    4,580
    5,500
    5,280
    6,270
    6,420
    990
    1,510
    2,250
    1240
    1,890
    2,810
    29
    3,280
    3,960
    3,790
    4,530
    4,610
    5,340
    6,270
    7,280
    2,300
    2,650
    2,590
    2,970
    3,170
    3,550
    3,960
    4,440
    5,250
    6,340
    6,060
    7,250
    7,380
    990
    1,510
    2,250
    1240
    1,890
    2,810
    30
    3,280
    3,960
    3,790
    4,530
    4,610
    5,340
    6,270
    7,280
    2,300
    2,650
    2,590
    2,970
    3,170
    3,550
    3,960
    4,440
    5,250
    6,340
    6,060
    7,250
    7,380
    990
    1,510
    2,250
    1240
    1,890
    2,810
    31
    3,820
    4,630
    4,290
    5,090
    5,160
    5,950
    7,040
    8,120
    2,730
    3,130
    2,970
    3,370
    3,570
    3,960
    4,460
    4,960
    6,110
    7,410
    6,860
    8,140
    8,260
    1,120
    1,680
    2,460
    1,400
    2,100
    3,080
    32
    3,820
    4,630
    4,290
    5,090
    5,160
    5,950
    7,040
    8,120
    2,730
    3,130
    2,970
    3,370
    3,570
    3,960
    4,460
    4,960
    6,110
    7,410
    6,860
    8,140
    8,260
    1,120
    1,680
    2,460
    1,400
    2,100
    3,080
    33
    3,960
    4,820
    4,460
    5,320
    5,370
    6,230
    7,320
    8,480
    2,730
    3,130
    2,970
    3,370
    3,570
    3,960
    4,460
    4,960
    6,340
    7,710
    7,140
    8,510
    8,590
    1,120
    1,680
    2,460
    1,400
    2,100
    3,080
    34
    3,960
    4,820
    4,460
    5,320
    5,370
    6,230
    7,320
    8,480
    2,730
    3,130
    2,970
    3,370
    3,570
    3,960
    4,460
    4,960
    6,340
    7,710
    7,140
    8,510
    8,590
    1,120
    1,680
    2,460
    1,400
    2,100
    3,080
    35
    4,380
    5,400
    5,100
    6,140
    5,900
    6,910
    8,040
    9,410
    2,970
    3,420
    3,360
    3,830
    3,820
    4,290
    4,790
    5,370
    7,010
    8,640
    8,160
    9,820
    9,440
    1,200
    1,830
    2,650
    1,500
    2,290
    3,310
    36
    4,380
    5,400
    5,100
    6,140
    5,900
    6,910
    8,040
    9,410
    2,970
    3,420
    3,360
    3,830
    3,820
    4,290
    4,790
    5,370
    7,010
    8,640
    8,160
    9,820
    9,440
    1,200
    1,830
    2,650
    1,500
    2,290
    3,310
    37
    4,490
    5,480
    5,200
    6,240
    6,000
    7,000
    8,180
    9,540
    3,100
    3,550
    3,480
    3,960
    3,960
    4,410
    4,950
    5,510
    7,180
    8,770
    8,320
    9,980
    9,600
    1,200
    1,830
    2,650
    1,500
    2,290
    3,310
    38
    4,490
    5,480
    5,200
    6,240
    6,000
    7,000
    8,180
    9,540
    3,100
    3,550
    3,480
    3,960
    3,960
    4,410
    4,950
    5,510
    -
    -
    -
    -
    -
    1,200
    1,830
    2,650
    -
    -
    -
    39
    4,910
    6,060
    5,640
    6,730
    6,640
    8,020
    9,060
    10,930
    3,310
    3,790
    3,620
    4,080
    4,250
    4,960
    5,310
    6,200
    1,240
    1,860
    2,690
    40
    4,910
    6,060
    5,640
    6,730
    6,640
    8,020
    9,060
    10,930
    3,310
    3,790
    3,620
    4,080
    4,250
    4,960
    5,310
    6,200
    1,240
    1,860
    2,690
    41
    4,910
    6,060
    5,640
    6,730
    6,640
    8,020
    9,060
    10,930
    3,310
    3,790
    3,620
    4,040
    4,250
    4,960
    5,310
    6,200
    1,240
    1,860
    2,690
    42
    4,910
    6,060
    5,640
    6,730
    6,640
    8,020
    9,060
    10,930
    3,310
    3,790
    3,620
    4,040
    4,250
    4,960
    5,310
    6,200
    1,240
    1,860
    2,690
    43
    5,860
    6,900
    6,330
    7,390
    7,720
    9,350
    10,510
    12,730
    3,960
    4,290
    4,040
    4,390
    4,960
    5,780
    6,200
    7,220
    1,460
    2,160
    3,090
    44
    5,860
    6,900
    6,330
    7,390
    7,720
    9,350
    10,510
    12,730
    3,960
    4,290
    4,040
    4,390
    4,960
    5,780
    6,200
    7,220
    1,460
    2,160
    3,090
    45
    6,150
    7,300
    6,680
    7,820
    8,100
    9,800
    11,030
    13,350
    4,080
    4,410
    4,170
    4,530
    5,070
    5,910
    6,330
    7,380
    1,460
    2,160
    3,090
    46
    6,150
    7,300
    6,680
    7,820
    8,100
    9,800
    11,030
    13,350
    4,080
    4,410
    4,170
    4,530
    5,070
    5,910
    6,330
    7,380
    1,460
    2,160
    3,090
    47
    6,350
    7,470
    7,160
    8,780
    8,210
    10,270
    11,180
    13,990
    4,230
    4,540
    4,540
    5,280
    5,120
    6,260
    6,420
    7,830
    1,460
    2,230
    3,180
    48
    6,350
    7,470
    7,160
    8,780
    8,210
    10,270
    11,180
    13,990
    4,230
    4,540
    4,540
    5,280
    5,120
    6,260
    6,420
    7,830
    1,460
    2,230
    3,180
    49
    6,790
    7,990
    7,630
    9,350
    8,720
    10,890
    11,880
    14,850
    4,470
    4,790
    4,790
    5,520
    5,370
    6,510
    6,710
    8,130
    1,600
    2,370
    3,360
    50
    6,790
    7,990
    7,630
    9,350
    8,720
    10,890
    11,880
    14,850
    4,470
    4,790
    4,790
    5,520
    5,370
    6,510
    6,710
    8,130
    1,600
    2,370
    3,360
    51
    −
    −
    −
    −
    −
    −
    −
    −
    4,620
    5,120
    5,250
    6,320
    5,720
    7,210
    6,960
    −
    1,660
    2,440
    3,620
    52
    4,620
    5,120
    5,250
    6,320
    5,720
    7,210
    6,960
    1,660
    2,440
    3,620
    53
    4,620
    5,120
    5,250
    6,320
    5,720
    7,210
    6,960
    1,660
    2,440
    3,620
    54
    4,620
    5,120
    5,250
    6,320
    5,720
    7,210
    6,960
    1,660
    2,440
    3,620
    55
    4,770
    5,460
    5,710
    7,120
    6,080
    7,920
    7,210
    1,720
    2,500
    3,890
    56
    4,770
    5,460
    5,710
    7,120
    6,080
    7,920
    7,210
    1,720
    2,500
    3,890
    57
    4,770
    5,460
    5,710
    7,120
    6,080
    7,920
    7,210
    1,720
    2,500
    3,890
    58
    4,770
    5,460
    5,710
    7,120
    6,080
    7,920
    7,210
    1,720
    2,500
    3,890
    59
    4,770
    5,460
    5,710
    7,120
    6,080
    7,920
    7,210
    1,720
    2,500
    3,890
    60
    4,830
    5,640
    5,950
    7,510
    6,260
    8,260
    7,350
    1,740
    2,520
    4,020
    72
    7,000
    8,180
    7,460
    9,390
    7,650
    10,100
    8,980
    2,490
    3,230
    5,180
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口大口
    数　量1～910～1415～2930～5051～
    値引率基準単価20%25%45%50%
    出荷日通常＋9日お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    [ ! ]ATPは係数（×1.05）、ATPB・ATPKは係数（×1.1）、
    ATPPは係数（×1.15）、ATPNは係数（×1.2）を
    表中の価格に掛けた金額が本体価格となります。
    （1円単位切り捨て）
    [ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
    [ ! ]H穴仕様の軸穴加工価格は無料です。

    納期

    ●ATPA・ATPT・ATP・ATPP・ATPS●ATPB・ATPK・ATPN
     3 日目出荷
        ご注文締切
    急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷800円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律300円
    [ ! ]ストークAは3本以上で１明細行当たり一律2,160円
     5 日目出荷


    出荷日については、こちらをご覧ください。

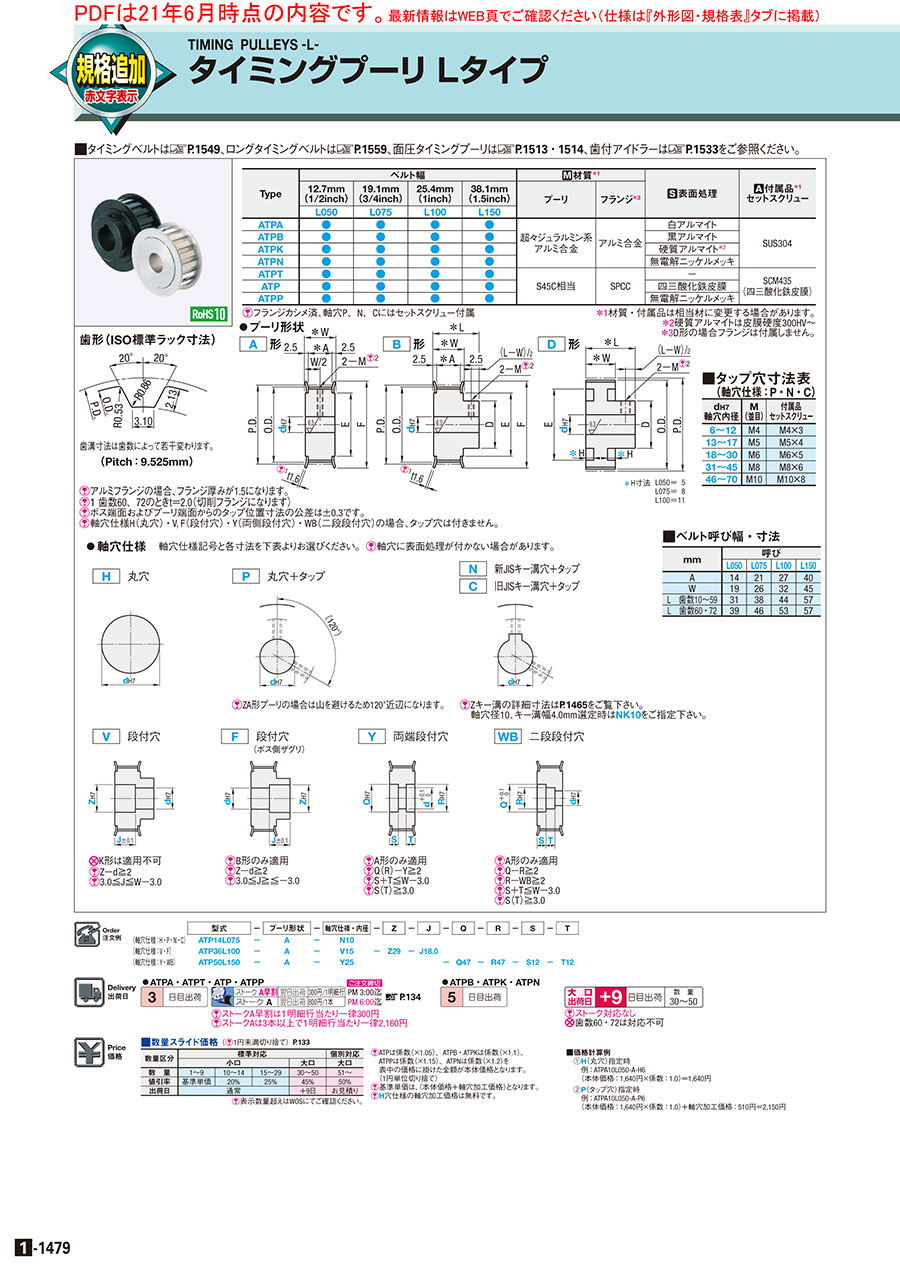

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タイミングプーリ Lタイプのレビュー
    4.5平均満足度：4.513件のレビュー
    交換
    5
    満足度：5.02022/06/13
    軸穴加工等でも納期が早く助かってます。もう少し価格が安ければ良いのですが。
    0人が参考にしています。
    社内用生産設備に使用しています
    4
    満足度：4.02021/10/27
    社内で新規に製作した生産設備装置の動力伝達用として、この商品とタイミングベルトＬタイプを組んで使用しています。仕様的にも...もっと読む
    0人が参考にしています。
    装置内の部品に使用
    5
    満足度：5.02021/09/15
    装置内の駆動部品に、このタイミングプーリー(ATPA)を使用しました。気になる点はなく、問題なく使用できました。既に装置...もっと読む
    0人が参考にしています。
    製造装置の部品に使用
    4
    満足度：4.02021/09/15
    製造装置の駆動部品に、このタイミングプーリーを使用しました。組み立て時に、気になった点としては、プーリーのベルトを支える...もっと読む
    0人が参考にしています。
    設備の機械部品に使用
    3
    満足度：3.02021/09/15
    設備の製造装置の機械部品に、このタイミングプーリー(ATP12L050-B、ATP15L050-A)とタイミングベルト(...もっと読む
    0人が参考にしています。
    13件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タイミングプーリ Lタイプ
    面圧タイミングプーリ　Ｌタイプ
    タイミングプーリ XLタイプ
    【クリーン洗浄品】タイミングプーリ　Ｌタイプ
    面圧タイミングプーリ　ＸＬタイプ
    【クリーン洗浄品】タイミングプーリ　ＸＬタイプ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日5日目〜5日目〜5日目〜6日目〜5日目5日目〜
    特性・用途該当なし該当なし該当なしクリーン洗浄該当なし-
    種類タイミングプーリ面圧プーリタイミングプーリタイミングプーリ面圧プーリタイミングプーリ
    バックラッシレスタイプ非該当非該当非該当非該当非該当非該当
    ベルト種類LLXLLXLXL
    タイミングプーリ/アイドラープーリプーリプーリプーリプーリプーリ

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    この商品に関連するミスミ ユニット事例その他の事例を探す

    タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    タイミングプーリ・アイドラーに関連する通販・販売特集

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
